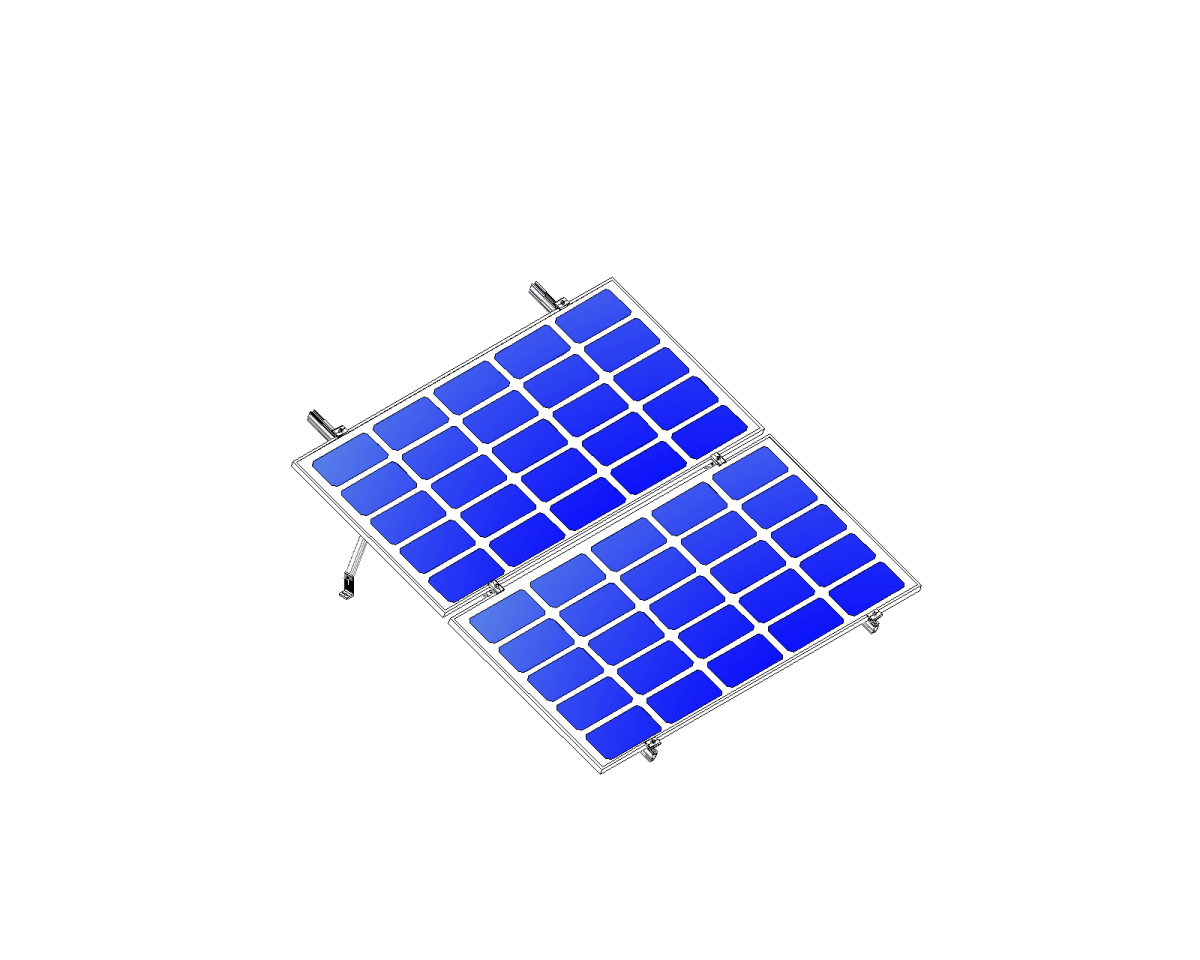

Kit Montaje 2 Paneles Solares Horizontal 20° Reforzado 1135mm Aluminext NXT-SMH2-1135-R

Precio normal: $ 3,479.99 MXN
Precio en oferta
$ 2,717.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

80 en stock
80 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Kit reforzado Nxt-Rx Horizontal 2 paneles en 1 fila a 20° hasta 1135mm

Modelo NXT-SMH2-1135-R | Marca ALUMINEXT

2 Paneles SolaresMontaje HorizontalÁngulo 20°1 FilaHasta 1135mmConstrucción Reforzada

El kit de montaje NXT-SMH2-1135-R es un sistema estructural reforzado fabricado en aluminio de alta resistencia diseñado específicamente para instalación horizontal de 2 paneles solares en 1 fila con ángulo de inclinación fijo a 20°, compatible con módulos fotovoltaicos de hasta 1135mm de ancho. Este sistema de montaje cumple con estándares internacionales de resistencia a cargas de viento hasta 150 km/h y carga de nieve según normas IEC 61215 y UL 1703, garantizando estabilidad estructural en instalaciones residenciales, comerciales e industriales sobre techos planos o superficies niveladas.

Diseñado por ALUMINEXT, especialista en estructuras para energía solar con más de 15 años de experiencia en el mercado mexicano, el kit NXT-SMH2-1135-R incorpora componentes pre-ensamblados que reducen hasta 40% el tiempo de instalación comparado con sistemas convencionales. El diseño reforzado incluye perfiles de aluminio 6063-T5 con espesor incrementado en puntos críticos de soporte, tornillería de acero inoxidable 304 con recubrimiento anticorrosivo, y ajustes de nivelación que permiten compensar desniveles de hasta ±5° en la superficie de montaje.

La configuración horizontal de 1 fila con 2 paneles optimiza el aprovechamiento de espacios rectangulares en azoteas, marquesinas o instalaciones en suelo, permitiendo expansión modular mediante la interconexión de múltiples kits para formar arreglos de 4, 6, 8 o más paneles manteniendo la misma geometría y ángulo de inclinación. El ángulo fijo de 20° está calculado para maximizar la captación solar en latitudes de 15° a 25° Norte, rango que incluye la mayoría de las instalaciones en México, generando hasta 12% más energía anual comparado con instalaciones planas (0°).

Beneficios Principales

  • Construcción reforzada en aluminio 6063-T5 con mayor espesor en puntos críticos, garantizando resistencia estructural a vientos de hasta 150 km/h y cargas de nieve según normas internacionales IEC 61215 y UL 1703
  • Configuración horizontal optimizada para 2 paneles en 1 fila, ideal para espacios rectangulares en azoteas residenciales, comerciales o instalaciones en suelo con maximización de área útil
  • Ángulo de inclinación fijo a 20° calculado para latitudes de 15° a 25° Norte, incrementando hasta 12% la generación anual de energía comparado con montaje plano en territorio mexicano
  • Compatibilidad universal con paneles solares de hasta 1135mm de ancho, incluyendo módulos de 60, 72 y 144 celdas de marcas como Jinko, Canadian Solar, Trina, LONGi, JA Solar y otras
  • Sistema modular expandible que permite interconexión de múltiples kits para formar arreglos de 4, 6, 8 o más paneles manteniendo ángulo y geometría consistentes
  • Reducción de hasta 40% en tiempo de instalación mediante componentes pre-ensamblados, tornillería incluida y sistema de ajuste rápido sin soldaduras ni cortes en campo
  • Ajustes de nivelación integrados que compensan desniveles de superficie de hasta ±5°, eliminando necesidad de plataformas adicionales o nivelación previa del terreno
  • Tornillería completa de acero inoxidable 304 con recubrimiento anticorrosivo que garantiza vida útil superior a 25 años en ambientes marinos, industriales o alta humedad
  • Diseño con drenaje integrado que evita acumulación de agua en perfiles, previniendo corrosión prematura y reduciendo peso estructural durante lluvias intensas
  • Cumplimiento con normativas mexicanas NOM-001-SEDE y estándares internacionales para instalaciones fotovoltaicas, facilitando trámites de interconexión con CFE

Especificaciones Técnicas

Característica Especificación
Modelo NXT-SMH2-1135-R
Marca ALUMINEXT
Tipo de Montaje Horizontal, 1 fila, 2 paneles
Ángulo de Inclinación 20° fijo
Ancho Máximo de Panel 1135mm
Compatibilidad de Paneles 60, 72, 144 celdas (hasta 1135mm ancho)
Material Estructura Aluminio 6063-T5 reforzado
Tornillería Incluida Acero inoxidable 304 anticorrosivo
Resistencia al Viento Hasta 150 km/h
Capacidad de Carga de Nieve Según IEC 61215 / UL 1703
Ajuste de Nivelación ±5° compensación de desnivel
Aplicación Techo plano, azotea, suelo nivelado
Expansión Modular Sí, interconectable con múltiples kits
Vida Útil Estimada >25 años
Normativas IEC 61215, UL 1703, NOM-001-SEDE

Contenido del Paquete

2x Rieles horizontales de aluminio reforzado4x Soportes verticales con ángulo 20°8x Abrazaderas de fijación de panel1x Kit de tornillería acero inoxidable 3044x Conectores de nivelación ajustable1x Manual de instalación y especificaciones

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas solares en azoteas de viviendas unifamiliares o edificios departamentales con 2-4 paneles
🏢 Proyectos ComercialesInstalaciones en techos planos de naves industriales, bodegas o centros comerciales con arreglos modulares
🌾 Sistemas AgrícolasBombeo solar y electrificación rural en terrenos nivelados o plataformas elevadas
🏗️ Instalaciones en SueloGranjas solares pequeñas o sistemas aislados sobre bases de concreto niveladas

Preguntas Frecuentes

¿Este kit es compatible con cualquier marca de panel solar?
Sí, el kit NXT-SMH2-1135-R es compatible con la mayoría de paneles solares estándar de hasta 1135mm de ancho, incluyendo módulos de 60 celdas (dimensiones típicas 1640x992mm), 72 celdas (1960x992mm) y 144 celdas half-cut (hasta 2100x1135mm) de marcas como Jinko, Canadian Solar, Trina, LONGi, JA Solar, Risen, Astronergy y otras. Antes de la compra, verifique que el ancho de su panel no exceda 1135mm.
¿Cuántos kits necesito para una instalación de 8 paneles solares?
Para una instalación de 8 paneles solares necesitará 4 kits NXT-SMH2-1135-R (cada kit soporta 2 paneles). Los kits son modulares y se pueden interconectar para formar arreglos de 4, 6, 8 o más paneles manteniendo el mismo ángulo de 20° y configuración horizontal. Para instalaciones grandes, consulte con su distribuidor sobre kits de expansión o sistemas integrados que puedan optimizar la estructura.
¿El ángulo de 20° es el óptimo para mi ubicación en México?
El ángulo de 20° es óptimo para latitudes entre 15° y 25° Norte, que incluye la mayor parte del territorio mexicano (desde Chiapas hasta el norte del país). Este ángulo maximiza la captación solar promedio anual, generando 10-12% más energía que instalaciones planas. Para ubicaciones en latitudes mayores (>25°N como Baja California o Sonora norte) o menores (<15°N como Quintana Roo), consulte estudios de sombreado y rendimiento específicos.
¿Qué resistencia al viento tiene este sistema de montaje?
El kit NXT-SMH2-1135-R está diseñado para resistir vientos de hasta 150 km/h según pruebas bajo normas IEC 61215 y UL 1703, cuando se instala correctamente con anclaje adecuado a la superficie (techo o suelo). En zonas con vientos superiores o condiciones extremas (costas, montañas, zonas ciclónicas), consulte con un ingeniero estructural para validar el anclaje y considerar balastro adicional o sistemas de fijación reforzada.
¿Incluye el sistema de anclaje al techo o suelo?
El kit incluye toda la estructura de aluminio, abrazaderas de panel y tornillería para ensamble de la estructura. NO incluye elementos de anclaje al techo o suelo (taquetes, tornillos de expansión, balastro, bases de concreto), ya que estos dependen del tipo de superficie: concreto, lámina, teja, suelo compactado, etc. Consulte con su instalador para seleccionar el sistema de anclaje adecuado según NOM-001-SEDE y códigos locales de construcción.
¿Puedo ajustar el ángulo de inclinación a más o menos de 20°?
No, el modelo NXT-SMH2-1135-R tiene ángulo fijo de 20° diseñado en los soportes verticales. Si requiere un ángulo diferente (15°, 25°, 30°), consulte con ALUMINEXT o su distribuidor por modelos con ángulos alternativos o sistemas ajustables. Modificar el ángulo de fábrica puede comprometer la resistencia estructural y anular garantías.
