Kit Montaje Reforzado 4 Paneles Solares Horizontal 1 Fila 20° 1135mm ALUMINEXT NXT-SMH4-1135-R
- SKU / Modelo: NXT-SMH4-1135-R
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 7,084.99 MXN
Precio en oferta
$ 5,534.99MXN
Envío calculado al finalizar la compra.
40 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit reforzado Nxt-Rx Horizontal 4 paneles en 1 fila a 20° hasta 1135mm
Modelo NXT-SMH4-1135-R | Marca ALUMINEXT
Configuración Horizontal4 Paneles 1 FilaInclinación 20°Hasta 1135mmKit ReforzadoEstructura Aluminio

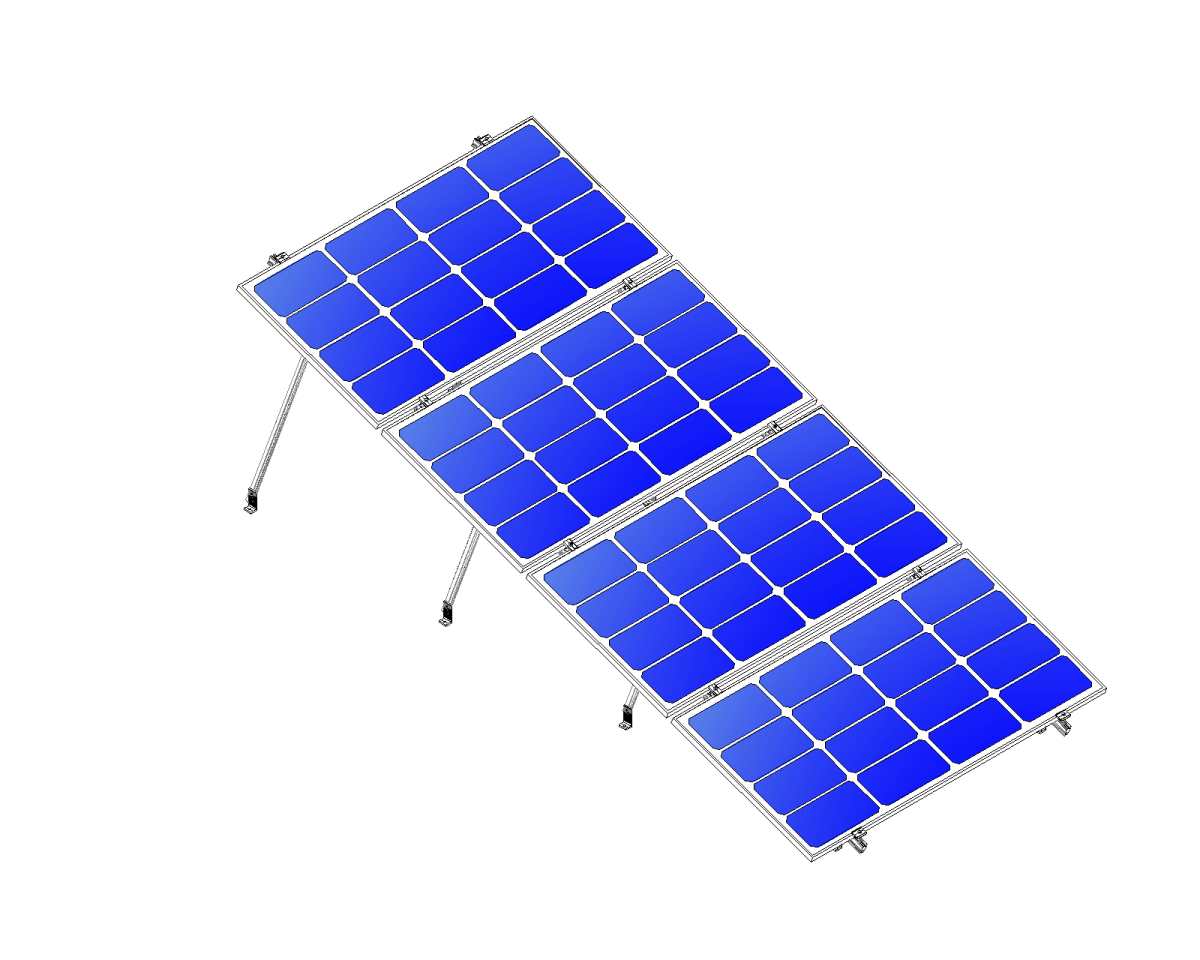

El sistema de montaje NXT-SMH4-1135-R es un kit reforzado de estructura horizontal diseñado para la instalación de 4 paneles solares en 1 fila con inclinación fija de 20 grados, soportando módulos de hasta 1135mm de longitud. Este sistema de montaje está fabricado en aluminio de alta resistencia con acabado anodizado que garantiza durabilidad contra condiciones climáticas extremas, certificado para soportar cargas de viento de hasta 190 km/h según normas internacionales de estructuras fotovoltaicas.
El kit incluye todos los componentes pre-ensamblados necesarios para montaje en techo plano o superficie horizontal, optimizando el tiempo de instalación con sistema de ensamble rápido sin necesidad de soldadura. La configuración horizontal en una sola fila maximiza el aprovechamiento del espacio disponible y facilita el mantenimiento de los paneles solares.
Fabricado por ALUMINEXT, líder en sistemas de montaje para energía solar, este kit reforzado ofrece garantía estructural de hasta 15 años y está diseñado para instalaciones residenciales y comerciales de pequeña y mediana escala en México y Latinoamérica.
Beneficios Principales
- Estructura reforzada de aluminio anodizado resistente a corrosión y oxidación para vida útil superior a 25 años
- Configuración optimizada para 4 paneles en 1 fila horizontal con inclinación fija de 20° que maximiza captación solar en latitudes medias
- Compatible con paneles solares de hasta 1135mm de longitud, adaptable a la mayoría de módulos monocristalinos y policristalinos del mercado
- Sistema de ensamble rápido con conectores pre-perforados que reduce tiempo de instalación hasta 40% comparado con sistemas convencionales
- Diseño ingenieril certificado para resistir cargas de viento de hasta 190 km/h y carga de nieve de 1.5 kN/m² según estándares IEC 61215
- Kit completo con tornillería grado 8.8 de acero inoxidable incluida, eliminando compras adicionales
- Montaje versátil para techo plano, azotea o superficie horizontal con lastre o anclaje directo
- Ajuste de inclinación pre-calculado para optimizar producción energética sin necesidad de calibración adicional
Especificaciones Técnicas
| Especificación | Detalle |
|---|---|
| Modelo | NXT-SMH4-1135-R |
| Marca | ALUMINEXT |
| Tipo de Sistema | Kit Reforzado Horizontal |
| Configuración | 4 Paneles en 1 Fila |
| Inclinación | 20° Fijo |
| Longitud Máxima Panel | Hasta 1135mm |
| Material Estructura | Aluminio Anodizado 6063-T5 |
| Tornillería | Acero Inoxidable Grado 8.8 |
| Resistencia al Viento | Hasta 190 km/h |
| Carga de Nieve | 1.5 kN/m² |
| Tipo de Montaje | Techo Plano / Superficie Horizontal |
| Acabado | Anodizado Anti-Corrosión |
| Garantía Estructural | 15 años |
| Vida Útil Estimada | Más de 25 años |
| Certificaciones | Compatible con IEC 61215 |
Contenido del Paquete
🔩 Perfiles de aluminio estructurales reforzados🔧 Conectores y abrazaderas de ensamble rápido⚙️ Tornillería completa acero inoxidable grado 8.8📐 Soportes de inclinación 20° pre-ajustados🛠️ Clips de sujeción para 4 paneles solares📋 Manual de instalación y especificaciones técnicas✅ Kit completo para instalación inmediata
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares domésticos de 1.5 a 2 kW en techos planos o azoteas con espacio limitado
🏢 Comercial Pequeña EscalaNegocios y oficinas con consumo moderado que requieren montaje robusto y profesional
🏗️ Proyectos MúltiplesDesarrollos habitacionales o condominios con instalación estandarizada de paneles solares
🌾 Instalaciones RuralesRanchos, granjas y zonas alejadas de la red eléctrica con superficie horizontal disponible
Productos Complementarios
Paneles Solares MonocristalinosMódulos de 400-550W con dimensiones compatibles hasta 1135mm para máxima eficiencia
Controlador de Carga Solar MPPTRegulador 30-60A para optimizar la energía captada por los 4 paneles del sistema
Inversor Solar HíbridoInversor de 2-3 kW para convertir la energía DC a AC con respaldo de baterías
Cable Fotovoltaico 4mm²Cable solar certificado UV con conectores MC4 para interconexión segura de paneles
Sistema de Anclaje para TechoAnclajes químicos o mecánicos según tipo de superficie para fijación permanente
Protecciones Eléctricas DCFusibles y protecciones para circuito fotovoltaico de acuerdo a normativa NEC 690
Preguntas Frecuentes
¿Qué dimensiones de paneles solares son compatibles con este kit?
El sistema NXT-SMH4-1135-R está diseñado para paneles solares con longitud máxima de 1135mm, lo que incluye la mayoría de módulos residenciales y comerciales de 300W a 450W. El ancho puede variar, pero típicamente soporta paneles de 60 celdas (aproximadamente 1640x990mm) y 72 celdas (1960x990mm) siempre que la dimensión longitudinal no exceda 1135mm. Se recomienda verificar las especificaciones del panel antes de la compra.
¿Puedo instalar este sistema en techo inclinado?
Este kit está específicamente diseñado para montaje en superficies horizontales o techos planos. La estructura ya incluye una inclinación fija de 20° optimizada para captación solar. Si su instalación es en techo inclinado, se recomienda consultar la línea de sistemas de montaje para techo inclinado de ALUMINEXT. El uso en superficies no horizontales puede comprometer la integridad estructural y la garantía del producto.
¿Qué tipo de anclaje necesito para la instalación?
El tipo de anclaje depende de la superficie de montaje. Para techos de concreto se recomienda anclaje químico o taquetes mecánicos de expansión de alta resistencia. Para superficies impermeabilizadas se puede optar por sistema de lastre (bloques de concreto) para evitar perforaciones. El kit incluye los puntos de fijación pero los anclajes deben adquirirse por separado según el tipo de superficie. Se recomienda consultar a un ingeniero estructural para cargas específicas de su proyecto.
¿El kit incluye los paneles solares?
No, el kit NXT-SMH4-1135-R es únicamente la estructura de montaje. Los paneles solares, el cableado fotovoltaico, el inversor, el controlador de carga y las protecciones eléctricas deben adquirirse por separado. Este sistema de montaje es universal y compatible con la mayoría de marcas y modelos de paneles solares que cumplan con las dimensiones máximas especificadas de 1135mm.
¿Cuál es la garantía y vida útil del sistema de montaje?
ALUMINEXT ofrece garantía estructural de 15 años contra defectos de fabricación y corrosión del aluminio anodizado. La vida útil estimada del sistema excede los 25 años bajo condiciones normales de operación. El aluminio 6063-T5 con acabado anodizado es altamente resistente a la intemperie, rayos UV, salinidad y temperaturas extremas. La tornillería de acero inoxidable grado 8.8 también está diseñada para décadas de servicio sin degradación significativa.
¿Qué herramientas necesito para la instalación?
La instalación requiere herramientas básicas: taladro percutor (para anclaje en concreto), llaves allen y españolas, nivel de burbuja, cinta métrica y desarmador de impacto. El sistema de ensamble rápido de ALUMINEXT minimiza la necesidad de herramientas especializadas. No se requiere soldadura. Se recomienda instalación por personal capacitado o técnico certificado en sistemas fotovoltaicos para garantizar seguridad estructural y cumplimiento de normativas locales.
