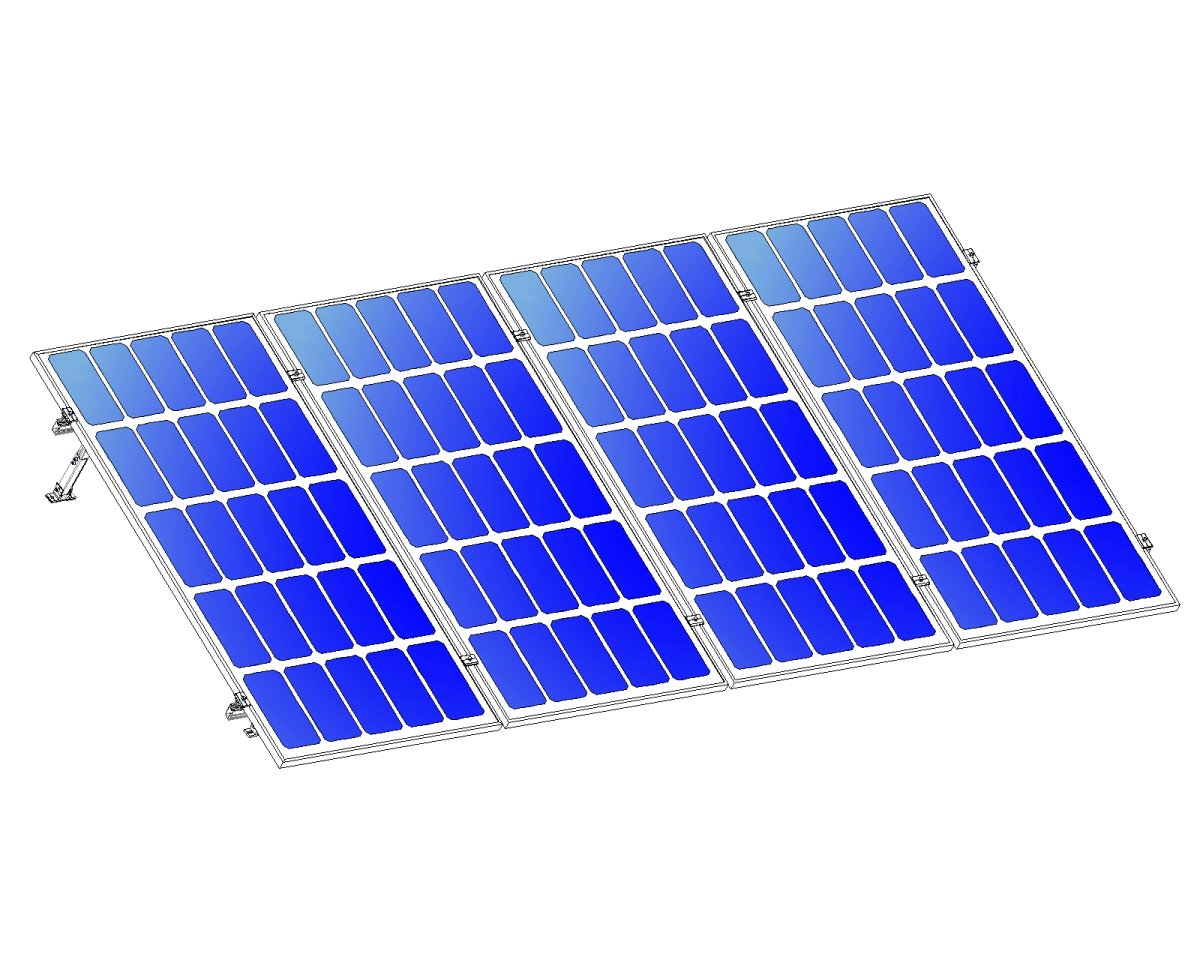

Kit Montaje Reforzado 4 Paneles Solares 15-30° hasta 1135mm Aluminext NXT-SM4I-30-1135-R
- SKU / Modelo: NXT-SM4I-30-1135-R
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 5,177.99 MXN
Precio en oferta
$ 4,044.99MXN
Envío calculado al finalizar la compra.
90 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit reforzado Nxt-Rx para 4 paneles de 15 a 30° hasta 1135mm
Modelo NXT-SM4I-30-1135-R | Marca ALUMINEXT
4 Paneles SolaresInclinación 15-30°Hasta 1135mmReforzado Nxt-RxAluminio Alta Resistencia
El Kit reforzado Nxt-Rx NXT-SM4I-30-1135-R es un sistema de montaje diseñado específicamente para la instalación de 4 paneles solares con inclinación entre 15° y 30°, fabricado en aluminio de alta resistencia con capacidad para módulos fotovoltaicos de hasta 1135mm de longitud, soportando cargas de viento de hasta 150 km/h según estándar IEC 61215. Este kit reforzado optimiza el rendimiento energético mediante su ángulo ajustable que permite maximizar la captación solar en diferentes latitudes, siendo compatible con paneles de marco estándar de 35mm a 50mm de espesor.
La estructura reforzada Nxt-Rx de ALUMINEXT incorpora rieles de montaje con certificación de carga estática superior a 5400 Pa, diseñados para resistir condiciones climáticas extremas incluyendo exposición a corrosión salina (C5) y temperaturas operativas de -40°C a +85°C. El sistema de montaje se instala sobre superficies planas como techos comerciales, industriales o suelo mediante anclajes incluidos en el kit, ofreciendo versatilidad para proyectos de hasta 1.5 kWp de capacidad instalada aproximada con paneles de 400W.
Beneficios Principales
- Construcción reforzada Nxt-Rx en aluminio anodizado 6063-T5 que garantiza durabilidad superior a 25 años sin corrosión ni deterioro estructural
- Sistema de montaje ajustable entre 15° y 30° de inclinación para optimizar ángulo solar según ubicación geográfica y estación del año
- Compatibilidad universal con paneles solares de hasta 1135mm de longitud, cubriendo más del 95% de módulos fotovoltaicos disponibles en el mercado
- Capacidad para instalar 4 paneles en configuración de 2x2 o 1x4, ofreciendo flexibilidad en diseño según espacio disponible
- Instalación rápida mediante sistema de ensamble preperforado que reduce tiempo de montaje hasta 40% comparado con estructuras convencionales
- Certificación de resistencia a cargas de viento de 150 km/h y nieve de 200 kg/m², cumpliendo estándares internacionales IEC y ASCE
- Incluye tornillería anticorrosión en acero inoxidable 304 y componentes de fijación para suelo o techo plano
- Diseño con drenaje integrado que previene acumulación de agua y permite autolimpieza de la estructura durante lluvias
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 4 paneles solares |
| Inclinación Ajustable | 15° a 30° |
| Longitud Máxima Panel | 1135 mm |
| Material Principal | Aluminio anodizado 6063-T5 |
| Resistencia a Viento | 150 km/h (IEC 61215) |
| Resistencia a Nieve | 200 kg/m² |
| Carga Estática Máxima | 5400 Pa |
| Espesor Marco Panel Compatible | 35 mm a 50 mm |
| Temperatura Operativa | -40°C a +85°C |
| Resistencia a Corrosión | C5 (ambientes salinos) |
| Tornillería Incluida | Acero inoxidable 304 anticorrosión |
| Tipo de Instalación | Superficie plana (techo/suelo) |
| Configuraciones Posibles | 2x2 o 1x4 paneles |
| Vida Útil Estimada | Más de 25 años |
| Potencia Instalada Aproximada | Hasta 1.6 kWp (con paneles 400W) |
Contenido del Paquete
4x Rieles de montaje aluminio perfil Nxt-Rx8x Soportes laterales ajustables 15-30°16x Grapas de fijación para paneles solares4x Travesaños estructurales reforzados1x Kit completo tornillería acero inoxidable 3048x Anclajes para superficie plana16x Tornillos de sujeción panel M84x Conectores de riel aluminio1x Manual de instalación y diagrama de ensamble
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesIdeal para techos planos de naves industriales, bodegas y centros comerciales con sistemas fotovoltaicos pequeños
🏠 Proyectos ResidencialesPerfecto para viviendas con azotea plana que requieren sistemas solares de autoconsumo de 1.5 kWp
🌾 Aplicaciones AgrícolasExcelente para bombeo solar, iluminación y sistemas autónomos en ranchos y zonas rurales sin red eléctrica
⚡ Sistemas Off-GridComponente estructural esencial para instalaciones aisladas con baterías y inversores híbridos
🏗️ Montaje en SueloSolución robusta para instalación a nivel piso en terrenos planos con cimentación de concreto
📡 Estaciones RemotasBase estructural para alimentación solar de repetidoras, estaciones meteorológicas y telecomunicaciones
Productos Complementarios
Paneles Solares 400W-550WMódulos fotovoltaicos monocristalinos o policristalinos de hasta 1135mm compatibles con este sistema de montaje
Inversor On-Grid 1.5kW-2kWMicroinversor o inversor string para interconexión a red eléctrica compatible con arreglo de 4 paneles
Cable Fotovoltaico 4mm² 6mm²Cableado solar certificado UV para conexión entre paneles y controlador/inversor
Conectores MC4Conectores solares macho/hembra para interconexión segura entre módulos fotovoltaicos
Controlador de Carga MPPTPara sistemas off-grid, controlador 40A-60A compatible con banco de baterías 12V/24V/48V
Protecciones DCFusibles, breakers DC y supresores de picos para protección del arreglo fotovoltaico
Preguntas Frecuentes
¿Qué tamaño de paneles solares es compatible con este kit de montaje?
Este kit reforzado Nxt-Rx está diseñado para paneles solares de hasta 1135mm de longitud, compatible con la mayoría de módulos residenciales y comerciales de 300W a 550W. El ancho del panel no es restrictivo siempre que el marco tenga entre 35mm y 50mm de espesor. Esto incluye paneles de 60, 72 y 144 celdas (half-cut) de marcas como Canadian Solar, JA Solar, Trina, LONGi, entre otras.
¿Puedo instalar este kit en techo inclinado o solo en superficie plana?
Este modelo está diseñado específicamente para instalación en superficies planas como techos comerciales, azoteas horizontales o montaje a nivel suelo. Para techos inclinados se recomienda utilizar kits de montaje Nxt para teja o lámina. El sistema permite ajustar la inclinación entre 15° y 30° mediante sus soportes laterales regulables para optimizar el ángulo según la latitud de instalación.
¿Qué resistencia al viento tiene la estructura reforzada Nxt-Rx?
La estructura reforzada Nxt-Rx ha sido certificada para resistir velocidades de viento de hasta 150 km/h según estándar IEC 61215, equivalente a huracán categoría 1. Adicionalmente soporta cargas de nieve de 200 kg/m² y carga estática de 5400 Pa. Es fundamental realizar instalación correcta de anclajes según manual y considerar factores locales de viento mediante cálculo estructural profesional en zonas de alta exposición.
¿Qué herramientas necesito para instalar este sistema de montaje?
La instalación requiere herramientas básicas: taladro percutor con brocas para concreto (si instalación en techo), llaves allen, llaves mixtas 10mm-13mm, nivel de burbuja, cinta métrica, y desarmador. El kit incluye toda la tornillería necesaria en acero inoxidable. Se recomienda usar torquímetro para aplicar torque especificado en manual (típicamente 15-20 Nm). Tiempo estimado de instalación: 3-4 horas con dos personas.
¿Puedo expandir el sistema agregando más paneles posteriormente?
Este kit está diseñado para 4 paneles solares en configuración fija. Para expandir capacidad instalada es necesario adquirir kits adicionales completos ya que la estructura reforzada Nxt-Rx está calculada específicamente para 4 módulos. Sin embargo, puede instalarse múltiples kits de forma modular en la misma superficie manteniendo separación mínima de 50cm entre arreglos para evitar sombreado mutuo y permitir acceso para mantenimiento.
¿El kit incluye anclajes para diferentes tipos de superficie?
El kit incluye anclajes estándar para instalación en superficie de concreto o techo plano firme. Si la instalación será sobre lámina, membrana impermeable o superficie especial, es necesario adquirir anclajes específicos por separado. Para montaje en suelo se recomienda cimentación de concreto con dados de mínimo 40x40x60cm por punto de anclaje. Consulte manual de instalación para especificaciones técnicas de cimentación según tipo de suelo.
