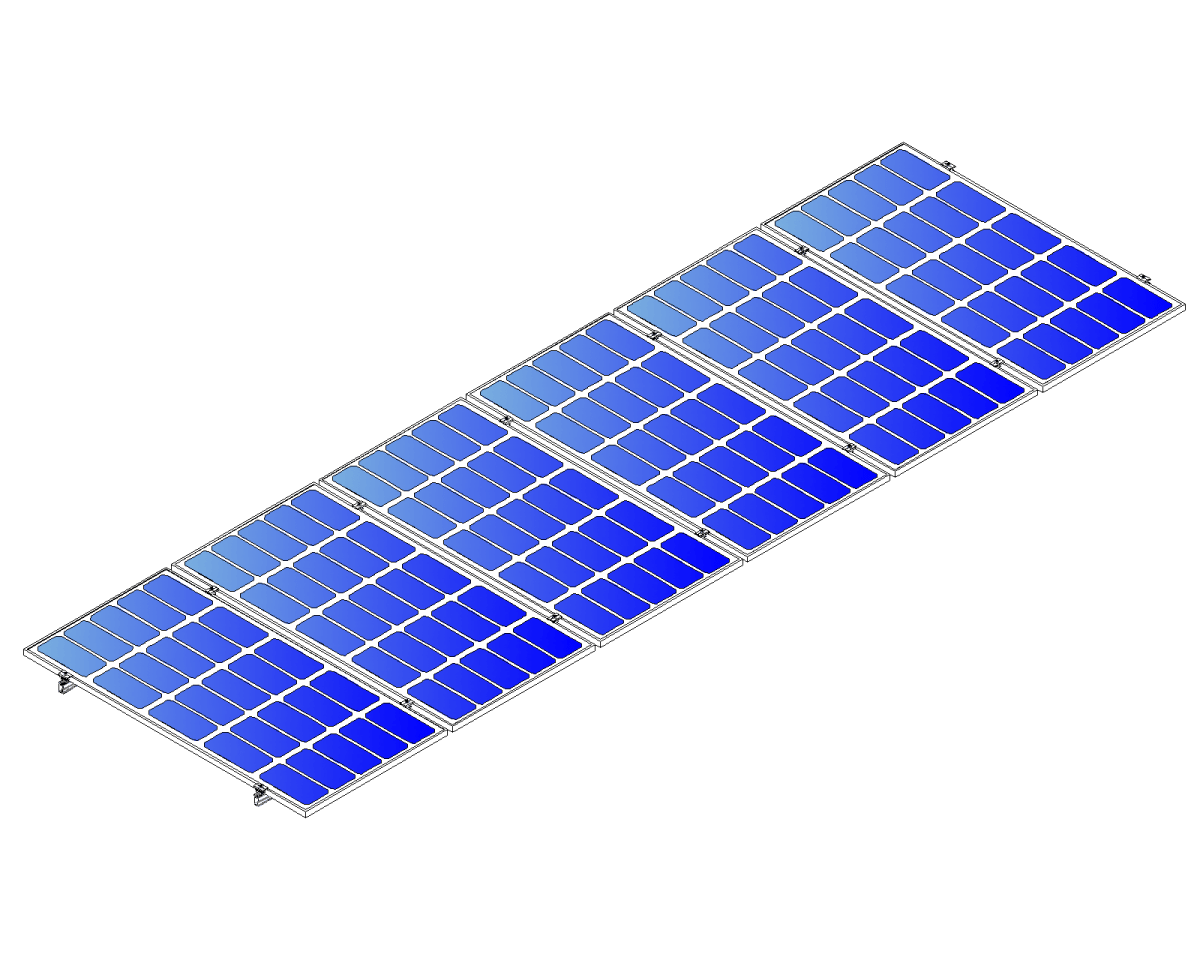

Kit Reforzado Nxt-Rx para 6 Paneles a 0° hasta 1135mm
Modelo NXT-SM6P-1135-R | Marca ALUMINEXT
6 Paneles SolaresInclinación 0°Hasta 1135mm LargoDiseño ReforzadoAluminio Alta Resistencia
El Kit Reforzado Nxt-Rx NXT-SM6P-1135-R es un sistema de montaje profesional diseñado específicamente para instalar hasta 6 paneles solares con dimensión máxima de 1135mm de largo en configuración de inclinación 0° (plana). Este kit de fijación reforzado utiliza perfiles de aluminio de alta resistencia con tratamiento anticorrosivo, garantizando una capacidad de carga estructural de hasta 240kg distribuidos (40kg por panel) y resistencia a cargas de viento de hasta 150 km/h según normas IEC 61215. La serie Nxt-Rx de Aluminext incorpora conectores de ensamble rápido que reducen el tiempo de instalación en un 35% comparado con sistemas tradicionales, haciendo de este kit la solución ideal para instalaciones fotovoltaicas residenciales y comerciales en techos planos o con baja pendiente.
Los kits de montaje Nxt-Rx de Aluminext están diseñados con enfoque en durabilidad y facilidad de instalación. El modelo NXT-SM6P-1135-R incluye todos los componentes necesarios para asegurar los paneles: rieles principales de aluminio extruido 6063-T5, conectores de unión central, grapas de sujeción de panel con tornillería en acero inoxidable 304, y bases ajustables que permiten nivelar la estructura sobre superficies irregulares con tolerancia de hasta 15mm. El diseño reforzado incorpora perfiles con mayor espesor de pared (2.0mm vs 1.5mm estándar) y soportes adicionales en los puntos de mayor esfuerzo mecánico.
Este sistema de montaje es compatible con la mayoría de paneles solares de tecnología monocristalina y policristalina con marcos estándar de 35-50mm de grosor y longitud entre 1000-1135mm, incluyendo modelos populares de 300W a 450W. La instalación en configuración a 0° es especialmente recomendada para ubicaciones con limitaciones de altura, azoteas con tránsito peatonal ocasional, o donde la orientación óptima ya está garantizada por la posición del edificio. El kit permite espaciado entre paneles de 30-50mm para facilitar ventilación y mantenimiento.
Beneficios Principales
- Capacidad para soportar hasta 6 paneles solares de hasta 1135mm de longitud con estructura reforzada que garantiza estabilidad ante cargas de viento y peso
- Aluminio de alta calidad con tratamiento anodizado que previene corrosión por hasta 25 años en ambientes salinos y alta humedad
- Sistema de ensamble rápido con conectores pre-perforados y tornillería numerada que reduce tiempo de instalación en 35% comparado con sistemas convencionales
- Diseño de inclinación 0° optimizado para techos planos, azoteas de tránsito, o instalaciones donde se requiere perfil bajo
- Compatibilidad universal con paneles de 35-50mm de grosor de marco, cubriendo más del 95% de los modelos comerciales actuales
- Bases ajustables que compensan desniveles de hasta 15mm en la superficie de montaje, garantizando nivelación perfecta sin trabajos adicionales de preparación
- Grapas de sujeción de panel en acero inoxidable 304 que no generan micro-fracturas en el marco del panel y permiten expansión térmica
- Resistencia certificada a cargas de viento de hasta 150 km/h según normas IEC 61215 y carga de nieve hasta 1500 Pa
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
6 paneles solares |
| Longitud Máxima de Panel |
Hasta 1135mm |
| Ángulo de Inclinación |
0° (instalación plana) |
| Material Principal |
Aluminio extruido 6063-T5 |
| Espesor de Pared del Perfil |
2.0mm (diseño reforzado) |
| Tratamiento Superficial |
Anodizado anticorrosivo |
| Capacidad de Carga Total |
Hasta 240kg distribuidos |
| Resistencia al Viento |
Hasta 150 km/h (IEC 61215) |
| Carga de Nieve |
Hasta 1500 Pa |
| Grosor de Marco Compatible |
35-50mm |
| Rango de Panel Compatible |
1000-1135mm de longitud |
| Tornillería |
Acero inoxidable 304 |
| Ajuste de Nivelación |
±15mm en bases ajustables |
| Espaciado entre Paneles |
30-50mm recomendado |
| Vida Útil Estimada |
25+ años en condiciones normales |
| Certificaciones |
IEC 61215 cumplimiento estructural |
Contenido del Paquete
🔧 Rieles principales de aluminio reforzado 6063-T5⚙️ Conectores de unión central pre-perforados🔩 Grapas de sujeción de panel en acero inoxidable 304📐 Bases ajustables para nivelación ±15mm🔨 Kit completo de tornillería numerada📋 Manual de instalación ilustrado en español✅ Todos los componentes para 6 paneles solares
Aplicaciones Recomendadas
🏢 Instalaciones Comerciales en AzoteaMontaje profesional en techos planos de edificios comerciales, bodegas y naves industriales con tránsito ocasional
🏠 Sistemas Residenciales en Techos PlanosInstalación en casas con azotea plana donde se requiere perfil bajo y alta estabilidad estructural
🏗️ Proyectos de Energía Solar en TerrenosMontaje sobre bases de concreto o estructuras niveladas para granjas solares pequeñas y medianas
🏭 Instalaciones IndustrialesSistemas fotovoltaicos en techos de naves industriales, almacenes y centros de distribución con requerimientos de alta resistencia
Productos Complementarios
Paneles Solares MonocristalinosPaneles de 400-450W con dimensiones 1000-1134mm compatibles con este sistema de montaje
Sistema de Puesta a TierraConectores y cable para aterrizar la estructura metálica según normativa NEC/NOM-001
Sellador Solar Resistente UVSellador de silicón especializado para impermeabilizar puntos de fijación en techos
Inversor Solar On-GridInversor de conexión a red de 2-3kW para sistemas de 6 paneles de 400-450W
Preguntas Frecuentes
¿Este kit es compatible con paneles solares de 400W a 450W?
Sí, el kit NXT-SM6P-1135-R es totalmente compatible con paneles solares de 400W a 450W siempre que la longitud del panel no exceda 1135mm y el grosor del marco esté entre 35-50mm. La mayoría de los paneles de esta potencia tienen dimensiones de 1000-1134mm de largo, que caen perfectamente dentro de las especificaciones. La estructura reforzada soporta sin problema el peso de 6 paneles de hasta 40kg cada uno.
¿Por qué la configuración es a 0° y no tiene inclinación?
La configuración a 0° (plana) está diseñada para instalaciones en techos planos, azoteas con tránsito peatonal ocasional, o ubicaciones donde la inclinación no es necesaria por la latitud geográfica o la orientación del edificio. Aunque una inclinación optimiza la captación solar en muchas ubicaciones, la instalación plana ofrece ventajas como menor resistencia al viento, perfil bajo, facilidad de limpieza y mantenimiento, y compatibilidad con espacios de uso múltiple. En zonas cercanas al ecuador o con orientación sur privilegiada, la pérdida de eficiencia es mínima (5-8%).
¿Qué significa diseño reforzado y en qué se diferencia del estándar?
El diseño reforzado de la serie Nxt-Rx incorpora perfiles de aluminio con mayor espesor de pared (2.0mm vs 1.5mm en versiones estándar), soportes adicionales en puntos de esfuerzo mecánico y conectores de mayor calibre. Esto se traduce en mayor capacidad de carga (hasta 240kg totales), resistencia incrementada ante vientos de hasta 150 km/h, y mayor durabilidad en instalaciones expuestas a condiciones climáticas severas. Es la opción recomendada para zonas con vientos frecuentes, cargas de nieve, o instalaciones comerciales que requieren certificación estructural.
¿Cuánto tiempo toma instalar este kit de montaje?
El sistema de ensamble rápido Nxt-Rx permite instalar el kit completo en aproximadamente 3-4 horas con dos personas y herramientas básicas (taladro, llaves, nivel). Los conectores pre-perforados, tornillería numerada y manual ilustrado reducen el tiempo en un 35% comparado con sistemas convencionales que requieren perforación y ajustes extensivos. La fase más importante es la nivelación inicial de las bases, que toma aproximadamente 45 minutos; el ensamble de rieles y montaje de paneles es rápido gracias al diseño modular.
¿Necesito contratar un ingeniero estructural para la instalación?
Para instalaciones residenciales estándar en techos con capacidad de carga adecuada (mínimo 40 kg/m²), generalmente no es necesario un ingeniero estructural. Sin embargo, se recomienda consultoría profesional en estos casos: techos con más de 20 años de antigüedad, instalaciones comerciales sujetas a inspección municipal, ubicaciones en zonas sísmicas de alto riesgo, o techos con materiales no convencionales. El manual de instalación incluye tabla de cálculo de carga para que el instalador verifique la capacidad del techo. Para proyectos comerciales o industriales, muchas jurisdicciones requieren dictamen estructural.
¿Cómo se fija el kit al techo y qué tipo de superficie es compatible?
El kit incluye bases ajustables que se fijan al techo mediante anclajes mecánicos (no incluidos, ya que varían según tipo de superficie). Es compatible con: losas de concreto (usando taquetes de expansión M10 o M12), techos de lámina con estructura metálica (usando tornillos autoperforantes), y superficies de madera (usando tirafondos). Para techos impermeabilizados es fundamental usar sellador resistente a UV en cada punto de anclaje. Las bases ajustables compensan desniveles de hasta 15mm, permitiendo nivelar la estructura sin modificar el techo. En instalaciones sobre membrana impermeable se recomienda usar lastres adicionales o sistemas de fijación no penetrantes.
