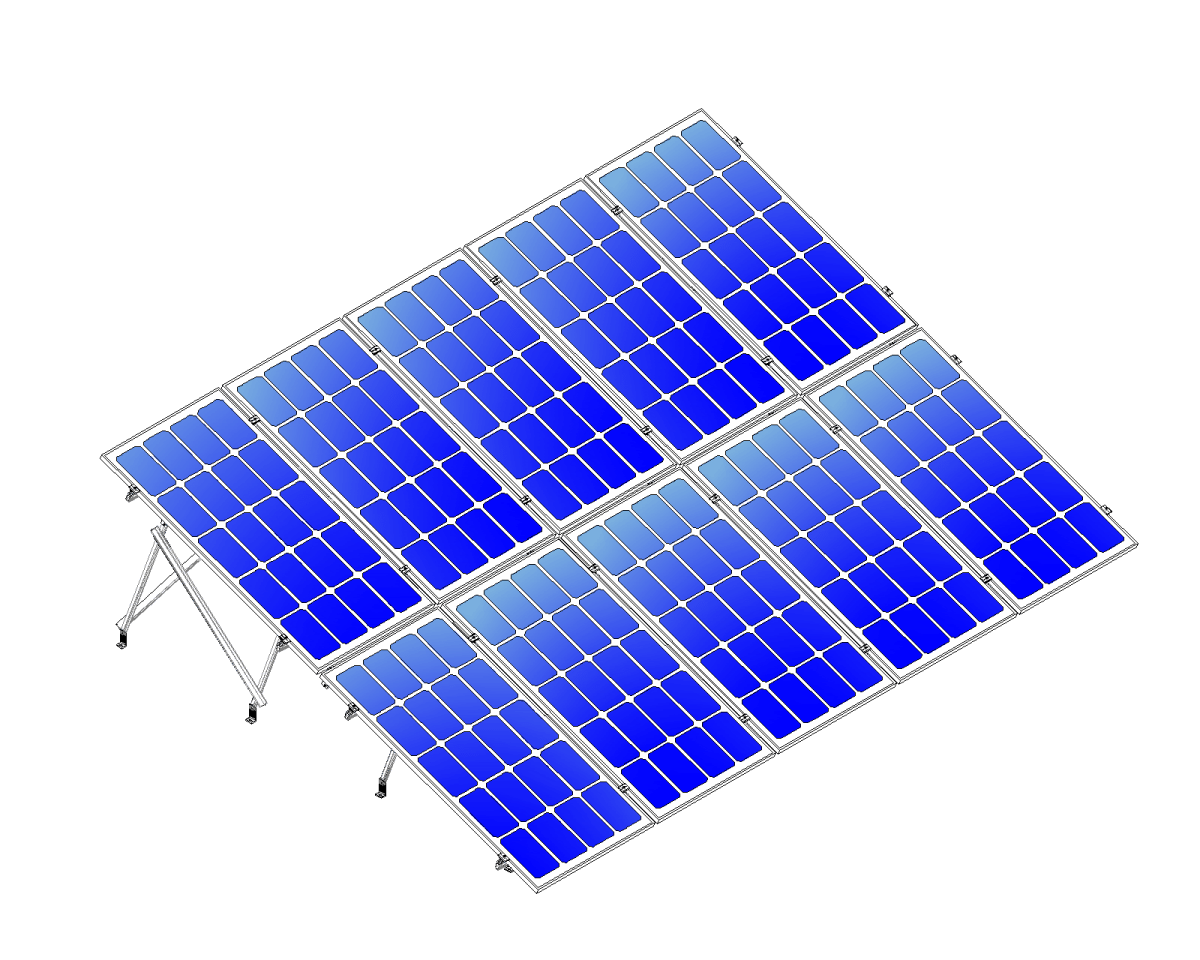

Kit reforzado Nxt-Rx Vertical 10 paneles en 2 filas 20° hasta 1135mm
Modelo: NXT-SM2X5-1135-R | Marca: ALUMINEXT
10 Paneles SolaresConfiguración 2x5Orientación VerticalInclinación 20°Hasta 1135mmMontaje Reforzado
El kit de montaje NXT-SM2X5-1135-R es un sistema de estructuras reforzadas diseñado para instalación fotovoltaica de 10 paneles solares en configuración vertical de 2 filas por 5 columnas, con ángulo de inclinación de 20 grados para maximizar la captación solar. Este sistema soporta módulos fotovoltaicos de hasta 1135mm de ancho, compatible con la mayoría de paneles de alta eficiencia del mercado actual (desde 400W hasta 550W), fabricado en aluminio de alta resistencia con tratamiento anticorrosivo que garantiza durabilidad superior a 25 años en condiciones climáticas adversas.
El diseño reforzado Nxt-Rx incorpora perfiles de aluminio estructural con espesor superior al estándar, rieles de montaje con certificación de carga de viento hasta 180 km/h y sistema de anclaje optimizado para techos planos, techos inclinados, terrazas comerciales y estructuras industriales. La orientación vertical de los paneles permite mejor auto-limpieza por lluvia, reduce acumulación de polvo y optimiza el espacio disponible en instalaciones con limitaciones de área.
Beneficios Principales
- Estructura reforzada de aluminio 6005-T5 con tratamiento anodizado para resistencia a corrosión superior en ambientes salinos, húmedos e industriales
- Configuración 2x5 vertical optimizada para instalaciones residenciales y comerciales de 4-5.5 kW de capacidad nominal
- Ángulo de inclinación fijo de 20° ideal para latitudes entre 15°N y 25°N (México central y norte), maximizando producción anual de energía
- Compatibilidad universal con paneles solares de 1650mm a 2100mm de largo y hasta 1135mm de ancho (módulos de 60, 72, 120 y 144 celdas)
- Sistema de rieles pre-perforados que reduce tiempo de instalación en 40% comparado con sistemas tradicionales de montaje
- Certificación de resistencia estructural a cargas de viento de hasta 180 km/h y cargas de nieve de 1.5 kN/m² según estándares internacionales
- Diseño modular que permite expansión futura agregando kits adicionales en la misma estructura de soporte
- Incluye sistema completo de anclaje y fijación: tornillería de acero inoxidable grado A4, grapas de sujeción tipo mid-clamp y end-clamp, perfiles de conexión a tierra
Especificaciones Tecnicas
| Característica |
Especificación |
| Modelo |
NXT-SM2X5-1135-R |
| Capacidad de Paneles |
10 unidades |
| Configuración de Montaje |
2 filas x 5 columnas (vertical) |
| Orientación de Panel |
Vertical (portrait) |
| Ángulo de Inclinación |
20° fijo |
| Ancho Máximo de Panel |
1135mm |
| Largo Compatible de Panel |
1650mm - 2100mm |
| Material Estructura |
Aluminio 6005-T5 anodizado |
| Material Tornillería |
Acero inoxidable A4-316 |
| Resistencia a Viento |
Hasta 180 km/h (carga dinámica) |
| Resistencia a Nieve |
1.5 kN/m² |
| Tipo de Superficie |
Techo plano, techo inclinado, suelo |
| Garantía Estructura |
10 años contra defectos de fabricación |
| Vida Útil Estimada |
25+ años |
| Peso Aproximado del Kit |
45-55 kg |
Contenido del Paquete
📦 Rieles de montaje longitudinales de aluminio📦 Perfiles de soporte transversales reforzados📦 Grapas mid-clamp para paneles intermedios📦 Grapas end-clamp para paneles extremos📦 Tornillería de acero inoxidable A4 completa📦 Escuadras de refuerzo estructural📦 Conectores de puesta a tierra📦 Manual de instalación en español
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas fotovoltaicos de autoconsumo en techos de viviendas unifamiliares y multifamiliares de 4-5.5 kW
🏢 Proyectos ComercialesInstalaciones en techos planos de naves industriales, bodegas, centros comerciales y edificios corporativos
🌾 Aplicaciones AgrícolasSistemas de bombeo solar, electrificación de ranchos y granjas, invernaderos con energía fotovoltaica
🏭 Sector IndustrialGeneración distribuida para reducción de demanda en horarios pico, plantas manufactureras con alto consumo diurno
🏫 Instituciones EducativasEscuelas, universidades y centros de investigación con programas de sustentabilidad energética
⛽ Estaciones de ServicioTechos de gasolineras y estaciones de carga vehicular que requieren energía solar para autoconsumo
Productos Complementarios
Paneles Solares 450-550WMódulos fotovoltaicos monocristalinos de alta eficiencia compatibles con este sistema de montaje
Inversor Solar On-Grid 5kWInversor de interconexión a red eléctrica con eficiencia >98% para sistemas de 10 paneles
Controlador de Carga MPPTPara sistemas off-grid, regulador MPPT de 60-80A compatible con arreglos de 10 paneles
Estructura de LastreBases con contrapeso para instalación en techos planos sin perforación, evita daños a impermeabilización
Cable Fotovoltaico 6mm²Cable solar certificado USE-2/RHW-2 con aislamiento XLPE resistente a UV para interconexión de paneles
Sistema de Tierras FísicasVarillas cooperweld y conectores para puesta a tierra de la estructura metálica según NOM-001-SEDE
Preguntas Frecuentes
¿Qué tamaño de paneles solares es compatible con este kit de montaje?
El kit NXT-SM2X5-1135-R está diseñado para paneles solares con ancho máximo de 1135mm y largo entre 1650mm y 2100mm. Esto incluye módulos de 60 celdas (1650x990mm), 72 celdas (1960x990mm), 120 celdas (1690x1040mm) y 144 celdas (2100x1135mm). Es compatible con paneles de potencias entre 400W y 550W de marcas como LONGi, JA Solar, Jinko, Trina Solar y Canadian Solar.
¿El ángulo de 20 grados es óptimo para mi ubicación en México?
El ángulo de inclinación de 20° es ideal para instalaciones en latitudes entre 15°N y 25°N, que comprende la mayor parte de México central y norte (Ciudad de México, Guadalajara, Monterrey, Querétaro, León, Puebla). Para latitudes más al sur (Chiapas, Oaxaca, Yucatán), el ángulo ideal sería menor (15°). Para latitudes más al norte (Chihuahua, Sonora, Baja California), el ángulo ideal sería 25-30°. Sin embargo, 20° ofrece un excelente equilibrio de producción anual en todo el país.
¿Puedo instalar este kit en techo inclinado o solo en techo plano?
El kit NXT-SM2X5-1135-R es versátil y puede instalarse en techos planos, techos inclinados y montaje en suelo. Para techos planos, se recomienda usar bases de lastre o anclaje químico. Para techos inclinados, debe considerarse la inclinación existente del techo más los 20° del sistema (si el techo tiene 10° de pendiente, el ángulo final será 30°). Consulte con un instalador certificado para determinar el método de anclaje adecuado según su tipo de cubierta.
¿Cuánto tiempo tarda la instalación de este sistema de montaje?
Un equipo de 2 instaladores certificados puede completar el montaje de la estructura en 4-6 horas, incluyendo anclaje a superficie, ensamble de rieles, instalación de grapas y conexión a tierra. La instalación de los 10 paneles solares toma aproximadamente 2-3 horas adicionales. El tiempo total de instalación (estructura + paneles + cableado) es de 6-9 horas en condiciones normales. El sistema de rieles pre-perforados y grapas de ajuste rápido reduce significativamente el tiempo comparado con sistemas tradicionales.
¿Qué mantenimiento requiere la estructura de montaje?
El aluminio anodizado 6005-T5 requiere mantenimiento mínimo. Se recomienda inspección visual semestral para verificar: apriete de tornillería (especialmente después de temporada de vientos fuertes), ausencia de corrosión en puntos de conexión, limpieza de acumulación de hojas o escombros bajo los paneles, y continuidad de conexión a tierra. En zonas costeras o industriales con ambiente corrosivo, realizar inspección trimestral. La tornillería de acero inoxidable A4-316 es altamente resistente a corrosión y no requiere reemplazo durante la vida útil del sistema.
¿El kit incluye los elementos de fijación a la superficie del techo?
El kit incluye toda la tornillería para ensamble de la estructura y fijación de paneles (grapas, conectores, tornillos de aluminio a aluminio). Sin embargo, los elementos de anclaje a la superficie (taquetes de expansión, anclas químicas, tornillos autorroscantes para lámina, bases de lastre) NO están incluidos porque varían según el tipo de superficie (concreto, lámina, teja, impermeabilizante). Debe adquirirse por separado según recomendación del instalador certificado después de evaluar la estructura del techo.
