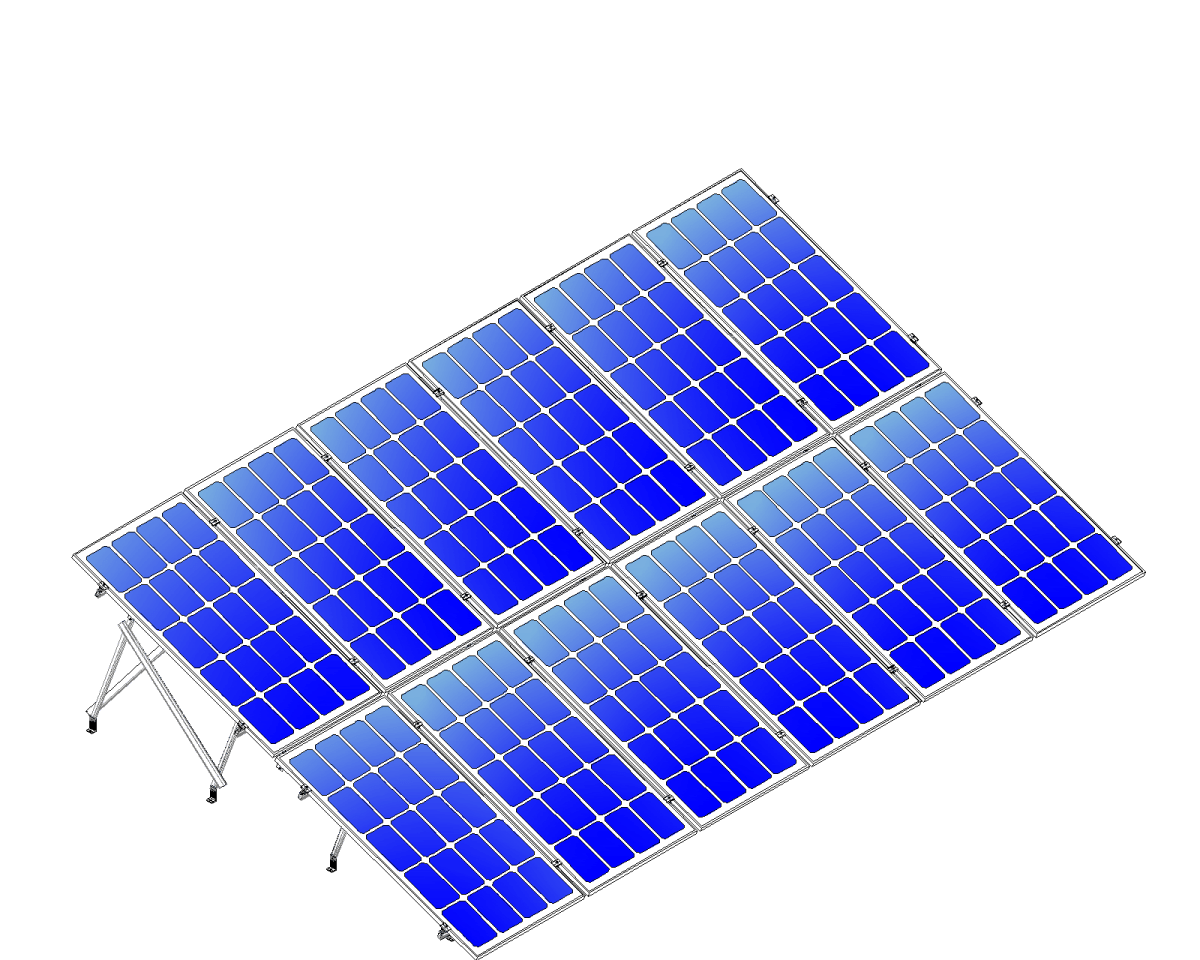

Kit Montaje Solar 12 Paneles 2x6 Vertical 20° hasta 1135mm Reforzado Aluminext NXT-SM2X6-1135-R
- SKU / Modelo: NXT-SM2X6-1135-R
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Oferta
$ 23,660.99 MXN
$ 18,484.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
292 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Reforzado Nxt-Rx Vertical 12 Paneles en 2 Filas 20° hasta 1135mm Aluminext NXT-SM2X6-1135-R
Modelo NXT-SM2X6-1135-R | Marca Aluminext
12 Paneles SolaresConfiguración 2x6 VerticalInclinación 20°Altura hasta 1135mmAluminio ReforzadoDiseño Nxt-Rx
El kit de montaje Nxt-Rx NXT-SM2X6-1135-R es un sistema de soporte reforzado diseñado para instalación vertical de 12 paneles solares en configuración de 2 filas de 6 paneles con inclinación fija de 20 grados, soportando módulos fotovoltaicos con altura máxima de 1135mm. Este sistema optimiza la captación solar mediante su ángulo precalculado y estructura de aluminio de alta resistencia apta para soportar cargas de viento según normas internacionales CFE y ASCE 7-10.
Fabricado en aluminio extruido y anodizado con tornillería de acero inoxidable grado 304, el kit Nxt-Rx garantiza durabilidad superior a 25 años en ambientes corrosivos, instalaciones costeras y zonas de alta humedad. Su diseño modular permite montaje rápido en superficies inclinadas, techos planos con lastre o estructuras elevadas, reduciendo hasta 40% el tiempo de instalación comparado con sistemas tradicionales soldados.
Beneficios Principales
- Sistema reforzado Nxt-Rx soporta vientos hasta 180 km/h según certificación de diseño estructural para zonas de alto riesgo meteorológico
- Configuración vertical 2x6 optimiza espacio en techos residenciales y comerciales con superficie limitada de instalación
- Inclinación fija de 20 grados maximiza captación solar para latitudes entre 15° y 30° Norte sin necesidad de ajustes estacionales
- Compatible con paneles solares de 60, 72 y 144 celdas con altura de marco entre 1000mm y 1135mm de marcas líderes
- Construcción en aluminio 6063-T5 anodizado resiste corrosión salina, lluvia ácida y degradación UV sin mantenimiento
- Tornillería de acero inoxidable 304 elimina oxidación galvánica entre metales garantizando integridad estructural permanente
- Sistema de rieles pre-perforados acelera montaje con herramienta manual estándar sin requerir equipo especializado
- Diseño modular facilita expansión futura del arreglo fotovoltaico agregando kits adicionales sobre misma estructura base
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SM2X6-1135-R |
| Marca | Aluminext |
| Tipo de Sistema | Kit Reforzado Nxt-Rx |
| Capacidad de Paneles | 12 paneles solares |
| Configuración | 2 filas x 6 paneles (vertical) |
| Orientación de Paneles | Vertical (portrait) |
| Ángulo de Inclinación | 20° fijo |
| Altura Máxima de Panel | Hasta 1135mm |
| Material de Estructura | Aluminio extruido 6063-T5 anodizado |
| Material de Tornillería | Acero inoxidable 304 |
| Resistencia al Viento | Hasta 180 km/h (según diseño CFE/ASCE 7-10) |
| Vida Útil Estimada | Más de 25 años |
| Compatibilidad de Paneles | 60, 72, 144 celdas (marco 1000-1135mm) |
| Tipo de Montaje | Techo inclinado, plano con lastre, estructura elevada |
| Tratamiento Anticorrosivo | Anodizado + SS304 |
| Normativas de Diseño | CFE, ASCE 7-10 |
Contenido del Paquete
📦 Rieles principales de aluminio pre-perforados📦 Rieles transversales reforzados Nxt-Rx📦 Soportes de montaje ajustables 20°📦 Grapas de sujeción para paneles solares📦 Kit completo de tornillería acero inoxidable 304📦 Arandelas y tuercas de seguridad📦 Manual de instalación y diagrama estructural📦 Certificado de resistencia de materiales
Aplicaciones Recomendadas
🏠 Sistemas ResidencialesInstalaciones fotovoltaicas en techos de viviendas unifamiliares y multifamiliares con orientación sur óptima
🏢 Proyectos ComercialesArreglos solares en edificios corporativos, centros comerciales y naves industriales de mediana escala
🌾 Instalaciones AgrícolasSistemas de generación para bombeo solar, riego tecnificado y electrificación rural en zonas aisladas
🏗️ Estructuras ElevadasMontaje en marquesinas, estacionamientos solares y estructuras metálicas independientes de edificaciones
Productos Complementarios
Paneles SolaresMódulos fotovoltaicos monocristalinos o policristalinos de 60-72 celdas con altura de marco compatible 1000-1135mm
Sistema de Puesta a TierraConectores de puesta a tierra WEEB, varillas copperweld y cable de tierra calibre 6 AWG para protección eléctrica
ImpermeabilizanteSelladores elastoméricos y tapajuntas metálicos para penetraciones en techo y prevención de filtraciones
Sistema de LastreBloques de concreto o contenedores de grava para instalación en techos planos sin penetración de membrana
Preguntas Frecuentes
¿Este kit soporta paneles solares de 550W o mayor potencia?
Sí, el kit NXT-SM2X6-1135-R es compatible con paneles de alta potencia (450W-650W) siempre que la altura del marco no exceda 1135mm. Los paneles de 144 celdas tipo bifacial de marcas como LONGi, Jinko, JA Solar y Trina cumplen con esta especificación. Verifique las dimensiones físicas del panel antes de la compra.
¿Qué tipo de techo requiere este sistema de montaje?
El kit Nxt-Rx es versátil y se adapta a techos inclinados de lámina, concreto o teja mediante anclajes apropiados, techos planos con sistema de lastre (sin perforación), y estructuras metálicas elevadas tipo marquesina. La inclinación de 20° es fija, ideal para techos con pendiente mínima o instalación horizontal.
¿Cuánto tiempo toma instalar este kit de 12 paneles?
Con equipo de 2 instaladores experimentados, el montaje completo se realiza en 4-6 horas incluyendo preparación de superficie, ensamble de estructura y fijación de paneles. El sistema modular pre-perforado reduce 40% el tiempo comparado con estructuras tradicionales que requieren corte y perforación en sitio.
¿El kit incluye los anclajes para el techo?
No, los anclajes específicos se venden por separado ya que varían según el tipo de superficie: taquetes expansores para concreto, tornillos autoperforantes para lámina, ganchos tipo teja para techos inclinados, o sistema de lastre para techos planos. Consulte con su instalador certificado el tipo de anclaje requerido para su caso.
¿Este sistema cumple con normativas mexicanas de construcción?
Sí, el diseño estructural del kit Nxt-Rx cumple con las especificaciones de la Comisión Federal de Electricidad (CFE) para sistemas fotovoltaicos interconectados y los estándares de carga de viento ASCE 7-10 adoptados en el Reglamento de Construcción. Se recomienda validación de cálculo estructural con ingeniero civil para instalaciones en zonas de alto riesgo sísmico o ciclónico.
