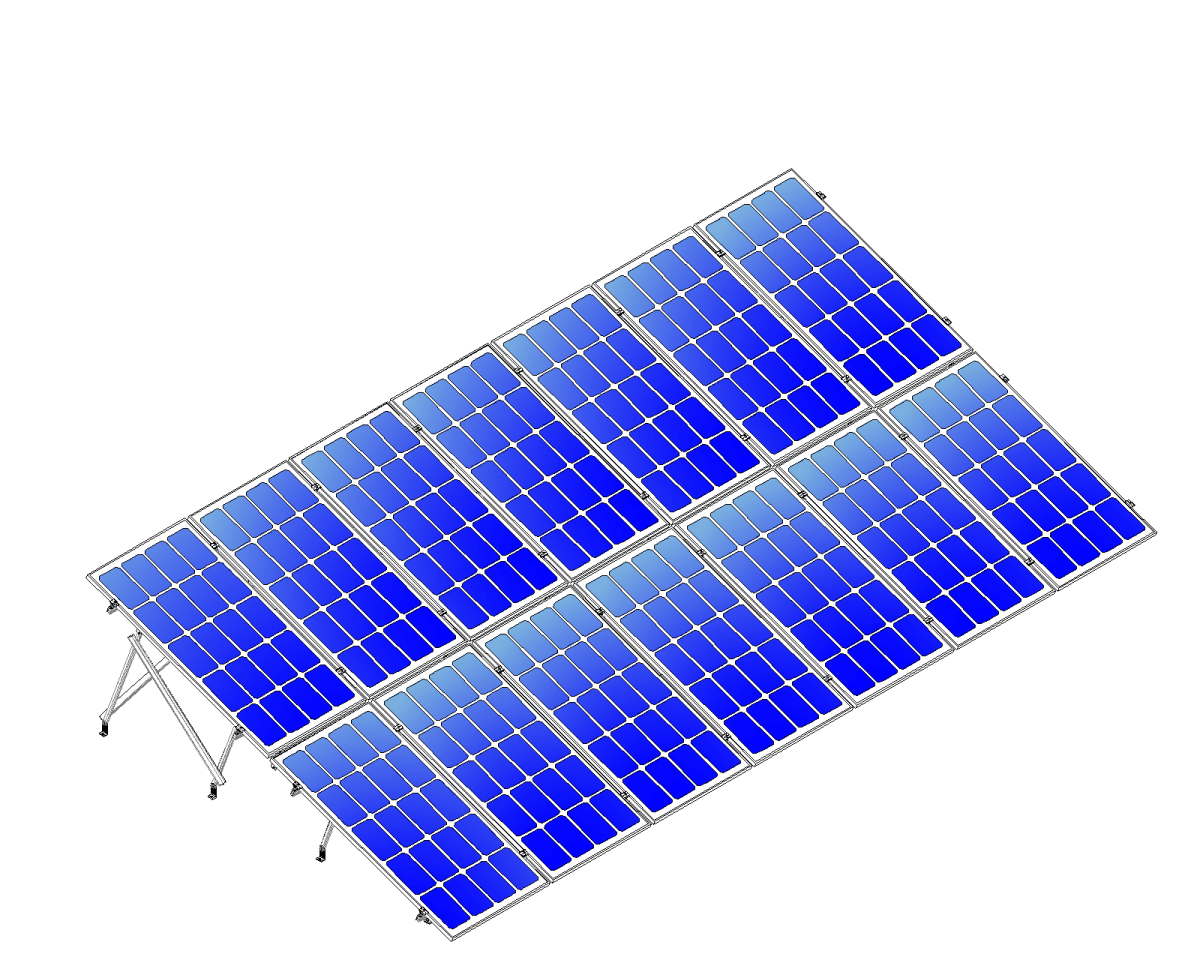

Kit Montaje Solar 14 Paneles 2 Filas Vertical 20° 1135mm Reforzado Aluminext NXT-SM2X7-1135-R
- SKU / Modelo: NXT-SM2X7-1135-R
- Marca: ALUMINEXT
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Oferta
$ 27,210.99 MXN
$ 21,257.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
256 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Reforzado Nxt-Rx Vertical 14 Paneles en 2 Filas 20° hasta 1135mm Aluminext NXT-SM2X7-1135-R
Modelo: NXT-SM2X7-1135-R | Marca: Aluminext
14 Paneles Solares2 Filas VerticalesInclinación 20°Altura hasta 1135mmEstructura ReforzadaAluminio Anodizado
El kit de montaje Nxt-Rx Vertical NXT-SM2X7-1135-R es un sistema de estructura reforzada en aluminio anodizado diseñado para instalación de 14 paneles solares fotovoltaicos en configuración vertical de 2 filas (2x7), con ángulo de inclinación fijo de 20° y altura máxima de 1135mm. Este sistema de montaje utiliza perfiles de aluminio de alta resistencia con tratamiento de anodizado que garantiza resistencia a la corrosión superior a 25 años en ambientes marinos y urbanos, cumpliendo con normativas internacionales de carga de viento hasta 150 km/h según ASCE 7-16.
La estructura reforzada del kit NXT-SM2X7-1135-R está optimizada para paneles solares de hasta 2200mm de largo (modelos de 500W-600W), con sistema de rieles premarcados que facilita la instalación y reduce el tiempo de montaje en un 40% comparado con sistemas convencionales. El diseño vertical en 2 filas permite maximizar el aprovechamiento de espacios reducidos en azoteas residenciales y comerciales, mientras que la inclinación de 20° es ideal para latitudes entre 15°N y 30°N donde se ubica México, optimizando la captación solar anual.
Beneficios Principales
- Sistema reforzado con capacidad para 14 paneles solares en configuración 2x7 vertical, soportando hasta 8,400W en instalaciones residenciales y comerciales
- Estructura de aluminio anodizado tipo 6005-T5 con resistencia a corrosión superior, garantizando durabilidad de más de 25 años en condiciones climáticas extremas
- Diseño de rieles con sistema de ajuste rápido y premarcado que reduce el tiempo de instalación hasta en 40%, optimizando costos de mano de obra
- Inclinación óptima de 20° para máxima captación solar en la zona centro y norte de México (latitudes 15°N-30°N), incrementando generación anual hasta 8%
- Compatible con paneles solares de hasta 2200mm de largo y marcos de 35-50mm, incluyendo marcas como LONGi, Jinko, Trina Solar, Canadian Solar y JA Solar
- Sistema de drenaje integrado en perfiles que evita acumulación de agua y reduce riesgo de corrosión prematura en conexiones
- Capacidad de carga de viento certificada hasta 150 km/h según ASCE 7-16, cumpliendo con normativas de seguridad estructural en zonas de alto riesgo
- Diseño modular que permite expansión futura del sistema fotovoltaico mediante adición de kits complementarios de la misma línea Nxt-Rx
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-SM2X7-1135-R |
| Marca | Aluminext |
| Capacidad de Paneles | 14 paneles solares (2 filas x 7 paneles) |
| Configuración | 2x7 vertical (2 filas, 7 paneles por fila) |
| Ángulo de Inclinación | 20° fijo |
| Altura Máxima Estructura | Hasta 1135mm |
| Material Principal | Aluminio anodizado tipo 6005-T5 |
| Acabado Superficial | Anodizado plata mate (espesor mínimo 15 micras) |
| Compatibilidad Paneles | Largo hasta 2200mm, marco 35-50mm |
| Potencia Máxima Sistema | Hasta 8,400W (14 x 600W) |
| Resistencia a Viento | Hasta 150 km/h según ASCE 7-16 |
| Resistencia a Nieve | Hasta 1.2 kN/m² (120 kg/m²) |
| Vida Útil Estimada | Más de 25 años |
| Tipo de Montaje | Superficie plana (techo, azotea, terreno) |
| Resistencia Corrosión | Clase C5-M según ISO 12944 (ambientes marinos) |
| Rango Temperatura Operación | -40°C a +85°C |
Contenido del Paquete
14x Rieles de aluminio longitudinales4x Rieles transversales reforzados2x Patas de soporte con inclinación 20°28x Grapas de sujeción para paneles (mid clamp)4x Grapas terminales (end clamp)Tornillería de acero inoxidable A2-304Kit de anclaje para superficieManual de instalación en español
Aplicaciones Recomendadas
Instalaciones ResidencialesSistemas fotovoltaicos de 5kW a 8kW para casas con alto consumo eléctrico, reduciendo facturas de CFE hasta 95%
Proyectos ComercialesAzoteas de negocios, oficinas, naves industriales y centros comerciales que requieren sistemas de generación distribuida
Interconexión CFESistemas de autoconsumo con venta de excedentes a la red eléctrica bajo esquemas de generación distribuida y neteo
Sistemas Off-GridInstalaciones aisladas en ranchos, cabañas y zonas rurales sin acceso a red eléctrica, con sistemas de respaldo de baterías
Preguntas Frecuentes
¿Qué tamaño de paneles solares es compatible con este kit de montaje?
El kit NXT-SM2X7-1135-R es compatible con paneles solares de hasta 2200mm de largo y marco de 35-50mm de espesor. Esto incluye la mayoría de paneles modernos de 500W, 550W y 600W de marcas como LONGi, Jinko Solar, Trina Solar, Canadian Solar y JA Solar. Se recomienda verificar las dimensiones exactas de los paneles antes de la instalación.
¿El ángulo de 20° es adecuado para mi ubicación en México?
La inclinación de 20° es óptima para la zona centro y norte de México (latitudes entre 15°N y 30°N), que incluye ciudades como Ciudad de México, Guadalajara, Monterrey, Puebla, León y Querétaro. Este ángulo permite una captación solar balanceada durante todo el año, maximizando la generación de energía anual. Para latitudes más al sur (Chiapas, Oaxaca), se recomendaría un ángulo menor (15°).
¿Qué tipo de superficie requiere este sistema de montaje?
El kit está diseñado para instalación sobre superficies planas como azoteas de concreto, techos de lámina estructural reforzada, o terreno preparado con base de concreto. La superficie debe ser capaz de soportar el peso del sistema completo (aproximadamente 350-400 kg incluyendo paneles) y contar con puntos de anclaje apropiados. En azoteas se recomienda impermeabilización previa.
¿Incluye el kit todos los componentes necesarios para la instalación?
Sí, el kit incluye todos los componentes estructurales de aluminio (rieles, patas de soporte, grapas), tornillería de acero inoxidable y sistema de anclaje básico. No incluye los paneles solares, cableado eléctrico, microinversores o inversores, ni herramientas de instalación. Dependiendo del tipo de superficie, pueden requerirse anclajes adicionales especializados.
¿Cuál es la garantía del sistema de montaje Aluminext?
Los sistemas de montaje Aluminext cuentan con garantía de 10 años contra defectos de fabricación y 25 años de vida útil estimada gracias al aluminio anodizado tipo 6005-T5. La estructura está certificada para resistir condiciones climáticas extremas incluyendo vientos de hasta 150 km/h y ambientes marinos con alta corrosión (clase C5-M según ISO 12944).
¿Puedo expandir este sistema en el futuro?
Sí, el diseño modular de la línea Nxt-Rx permite agregar módulos adicionales para expandir la capacidad del sistema fotovoltaico. Se pueden instalar kits complementarios de la misma serie para incrementar la cantidad de paneles solares. Es importante considerar la capacidad estructural de la superficie y la capacidad del inversor al planear expansiones futuras.
