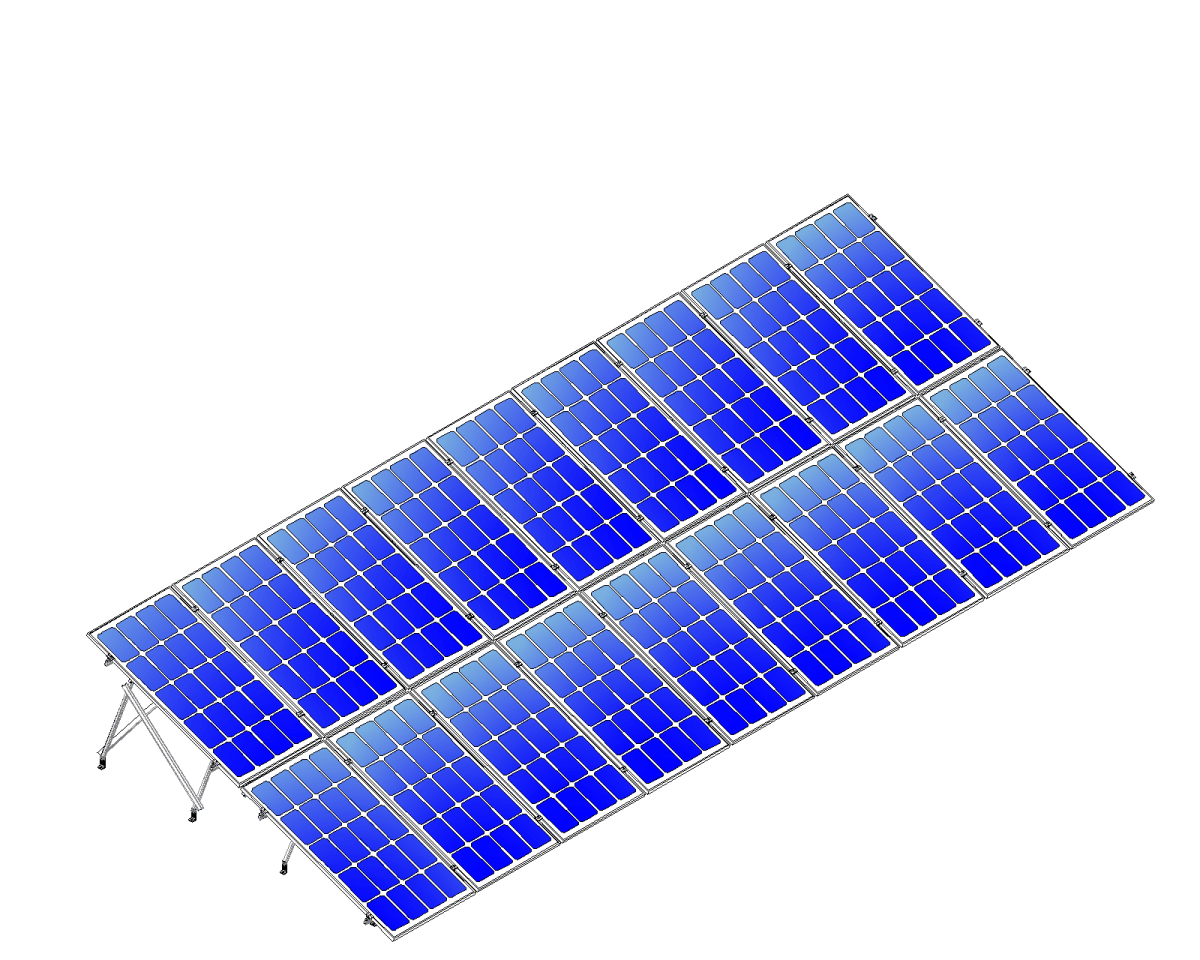

Kit Montaje Solar Reforzado 18 Paneles 2 Filas Vertical 20° 1135mm Aluminext NXT-SM2X9-1135-R

Oferta
$ 32,252.99 MXN
$ 25,196.99 MXN

IVA Incluido.

Envío calculado al finalizar la compra.

225 en stock
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Agregar al carrito Seleccionar las opciones anteriores

Kit Reforzado Nxt-Rx Vertical 18 Paneles en 2 Filas 20° hasta 1135mm Aluminext NXT-SM2X9-1135-R

Modelo: NXT-SM2X9-1135-R | Marca: ALUMINEXT

18 Paneles SolaresConfiguración 2 Filas × 9Inclinación 20°Orientación VerticalAltura hasta 1135mmConstrucción Reforzada

El kit de montaje Aluminext NXT-SM2X9-1135-R es una estructura reforzada diseñada para instalación de 18 paneles solares en configuración vertical, distribuidos en 2 filas de 9 paneles cada una, con ángulo de inclinación de 20° y capacidad para paneles de hasta 1135mm de altura. Fabricado en aluminio de alta resistencia con certificación estructural para soportar cargas de viento de hasta 180 km/h según norma ASCE 7-10, este sistema está optimizado para instalaciones en azoteas comerciales e industriales que requieren máxima durabilidad y estabilidad a largo plazo.

La serie Nxt-Rx de Aluminext representa la línea profesional de montaje con perfilería reforzada de calibre industrial, especialmente diseñada para proyectos que demandan mayor resistencia estructural ante condiciones climáticas adversas. Este kit incluye todos los componentes pre-cortados y perforados para instalación rápida, reduciendo tiempo de montaje hasta 40% comparado con sistemas convencionales.

La configuración en 2 filas verticales permite optimizar el espacio disponible en techos con orientación sur, maximizando la captación solar en un área reducida. El ángulo de 20° está calculado para latitudes entre 15° y 25° norte, ideal para México y Centroamérica, garantizando producción energética anual óptima sin sacrificar área de instalación.

Beneficios Principales

  • Estructura reforzada de aluminio 6063-T5 con tratamiento anodizado que resiste corrosión por más de 25 años en ambientes marinos
  • Configuración optimizada para 18 paneles en formato vertical 2×9, ideal para paneles de 60-72 celdas hasta 1135mm de altura
  • Inclinación fija de 20° calculada para máxima eficiencia energética en latitudes tropicales y subtropicales
  • Sistema de montaje modular con componentes precortados que reduce tiempo de instalación en 35-40%
  • Certificación estructural para resistir vientos de hasta 180 km/h y cargas de nieve de 1.5 kN/m² según ASCE 7-10
  • Compatible con paneles solares de marco estándar de 30-50mm de grosor de múltiples fabricantes
  • Incluye herrajes de acero inoxidable A2-304 que garantizan conexiones libres de corrosión
  • Diseño con drenaje integrado que evita acumulación de agua y prolonga vida útil de la estructura

Especificaciones Técnicas

Especificación Detalle
Modelo NXT-SM2X9-1135-R
Marca ALUMINEXT
Capacidad de Paneles 18 paneles solares
Configuración 2 filas × 9 columnas (vertical)
Altura Máxima Panel 1135mm
Ancho Compatible Panel 1640-2100mm (paneles estándar 60-72 celdas)
Grosor Marco Panel 30-50mm
Inclinación 20° fija
Material Estructura Aluminio 6063-T5 anodizado
Material Herrajes Acero inoxidable A2-304
Resistencia al Viento Hasta 180 km/h (según ASCE 7-10)
Carga de Nieve 1.5 kN/m²
Tipo de Instalación Azotea plana, superficie horizontal
Garantía Estructura 10 años (típica del fabricante)
Vida Útil Estimada 25+ años
Tratamiento Superficial Anodizado clase marina
Certificaciones ASCE 7-10, resistencia estructural certificada

Contenido del Paquete

📐 Perfiles de aluminio reforzado precortados🔩 Kit completo de herrajes acero inoxidable A2-304⚙️ Abrazaderas y grapas de sujeción para paneles🔧 Tornillería y anclajes para montaje📋 Manual de instalación y planos estructurales✅ Componentes para configuración 2×9 vertical

Aplicaciones Recomendadas

🏢 Instalaciones ComercialesEdificios corporativos, plazas comerciales y oficinas que requieren sistemas solares de mediana capacidad con estructura certificada
🏭 Proyectos IndustrialesNaves industriales, bodegas y centros de distribución con azoteas planas que demandan montaje robusto y duradero
🏫 Instituciones EducativasEscuelas, universidades y centros de investigación que instalan sistemas fotovoltaicos en techos horizontales
🏥 Sector SaludHospitales y clínicas que requieren estructuras confiables para alimentación de respaldo solar en instalaciones críticas

Productos Complementarios

Paneles Solares 400-550WMódulos fotovoltaicos monocristalinos de 60-72 celdas compatibles con altura hasta 1135mm para configuración 2×9
Inversor On-Grid 5-7kWInversor de interconexión trifásico para sistemas de 18 paneles (~7-10kWp) con certificación CFE
Kit de Puesta a TierraConectores, cables de cobre y varillas para aterrizar estructura metálica según NOM-001-SEDE
Sellador Poliuretano PVSellador resistente a rayos UV para impermeabilizar penetraciones en azotea y garantizar estanqueidad

Preguntas Frecuentes

¿Este kit es compatible con paneles de 72 celdas?
Sí, el kit NXT-SM2X9-1135-R está diseñado para paneles de hasta 1135mm de altura, lo que cubre tanto paneles de 60 celdas (aproximadamente 1640×990mm) como de 72 celdas (hasta 2100×1135mm). Verifique las dimensiones exactas de sus paneles antes de la instalación.
¿Qué tipo de azotea requiere este sistema de montaje?
Este kit está optimizado para instalación en azoteas planas o superficies horizontales (pendiente menor a 5°). La estructura genera la inclinación de 20° mediante sus soportes integrados. Para techos inclinados se requieren kits de montaje diferentes.
¿Necesito contratar ingeniero estructural para la instalación?
Se recomienda realizar un estudio de carga estructural previo, especialmente en edificios antiguos o con losas de capacidad desconocida. El peso total del sistema (paneles + estructura) es aproximadamente 420-480kg para 18 paneles de 25-27kg cada uno. Consulte con un ingeniero civil certificado.
¿El kit incluye los anclajes para fijar a la azotea?
El kit incluye herrajes y tornillería para ensamble de la estructura, pero los anclajes específicos para fijación a concreto, lámina o impermeabilizante dependen del tipo de superficie. Se deben adquirir por separado según el tipo de azotea (taquetes químicos, anclas mecánicas, bases lastradas, etc.).
¿Cuál es la separación entre filas de paneles en este sistema?
En configuración 2×9 vertical con inclinación de 20°, la separación entre filas (pitch) es aproximadamente 1.2-1.5 metros para evitar sombreado entre filas en horas de baja elevación solar. El kit incluye espaciadores diseñados para esta configuración óptima.
