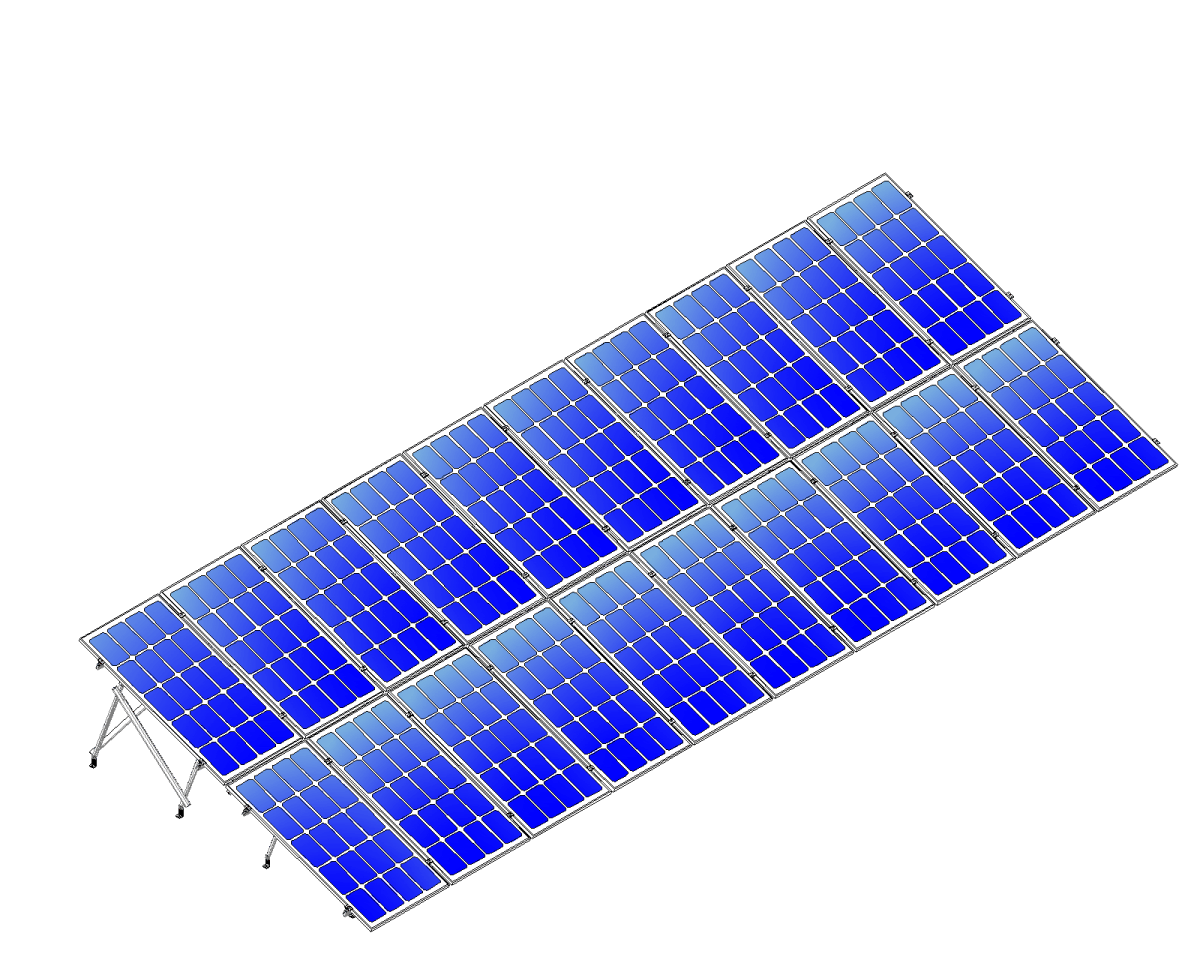

Kit Montaje Solar Reforzado 20 Paneles 2 Filas Vertical 20° 1135mm Aluminext NXT-SM2X10-1135-R

Oferta
$ 36,087.99 MXN
$ 28,192.99 MXN

IVA Incluido.

Envío calculado al finalizar la compra.

196 en stock
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Agregar al carrito Seleccionar las opciones anteriores

Kit Reforzado Nxt-Rx Vertical 20 Paneles en 2 Filas 20° hasta 1135mm Aluminext NXT-SM2X10-1135-R

Modelo: NXT-SM2X10-1135-R | Marca: ALUMINEXT

20 Paneles SolaresConfiguración 2 FilasInclinación 20°Hasta 1135mmMontaje VerticalKit Reforzado

El Kit Reforzado Nxt-Rx Vertical NXT-SM2X10-1135-R es un sistema de montaje profesional diseñado para instalaciones solares de 20 paneles fotovoltaicos dispuestos en configuración vertical de 2 filas (10 paneles por fila), con inclinación fija de 20° según estándar óptimo de captación solar para latitudes medias. Este kit reforzado soporta paneles de hasta 1135mm en su dimensión mayor, compatible con módulos solares de 400W a 550W en orientación vertical, fabricado en aluminio anodizado y acero galvanizado grado industrial con resistencia a corrosión clase C5-M según ISO 12944 para instalaciones costeras y alta montaña.

La estructura reforzada Nxt-Rx incorpora perfiles de aluminio extruido 6005-T5 con espesor mínimo de 2.5mm y rieles transversales de acero galvanizado calibre 14, diseñados para soportar cargas de viento de hasta 180 km/h (velocidad básica) y cargas de nieve de hasta 2.4 kN/m² según normativa ASCE 7-16. El sistema de anclaje incluye tornillería grado 8.8 en acero inoxidable 304 y clips de sujeción mid-clamp y end-clamp ajustables para marcos de panel de 30mm a 50mm de grosor, garantizando instalación segura en techos de concreto, lámina, teja y sistemas ballast en azotea plana.

Este kit de montaje vertical optimiza el aprovechamiento del espacio disponible en techos con orientación sur (hemisferio norte) o norte (hemisferio sur), permitiendo instalaciones solares residenciales de hasta 10 kW o comerciales de mediana capacidad con mínima ocupación de superficie. La configuración de 2 filas facilita el mantenimiento y limpieza de paneles, mientras que la inclinación de 20° favorece el escurrimiento natural de agua de lluvia y reduce acumulación de polvo, maximizando la eficiencia energética del sistema fotovoltaico a largo plazo.

Beneficios Principales

  • Sistema reforzado para instalación de 20 paneles solares en configuración vertical optimizada para máxima captación solar con inclinación fija de 20°
  • Construcción robusta con aluminio anodizado 6005-T5 y acero galvanizado grado industrial, resistente a corrosión clase C5-M para ambientes agresivos costeros y montañosos
  • Compatibilidad universal con paneles solares de hasta 1135mm en dimensión mayor, soportando módulos de 400W a 550W en orientación vertical estándar
  • Ingeniería estructural certificada para resistir vientos de hasta 180 km/h y cargas de nieve de 2.4 kN/m² según normativa internacional ASCE 7-16
  • Sistema de clips mid-clamp y end-clamp ajustables de acero inoxidable 304 para marcos de panel de 30mm a 50mm, instalación sin perforaciones en módulos
  • Configuración de 2 filas (10+10 paneles) que facilita mantenimiento, limpieza y maximiza aprovechamiento de espacio en techos residenciales y comerciales
  • Inclinación de 20° optimizada para latitudes de 15° a 30° N/S, favorece autolimpieza por lluvia y reduce acumulación de polvo y suciedad
  • Kit completo pre-ingeniería con todos los componentes de montaje, tornillería grado 8.8 y manual de instalación detallado para reducir tiempo de obra
  • Diseño modular escalable compatible con sistemas on-grid y off-grid, permite expansiones futuras y reconfiguración de arreglo solar
  • Garantía estructural de 10 años contra defectos de fabricación y corrosión prematura en condiciones normales de instalación y uso

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 20 paneles solares
Configuración de Montaje 2 filas verticales (10 paneles por fila)
Orientación de Paneles Vertical (portrait)
Inclinación (Tilt) 20° fija
Dimensión Máxima de Panel Hasta 1135mm en lado mayor
Compatibilidad de Potencia Paneles de 400W a 550W
Material de Estructura Aluminio anodizado 6005-T5 + Acero galvanizado
Espesor de Perfil 2.5mm mínimo
Resistencia a Corrosión Clase C5-M según ISO 12944
Carga de Viento Soportada Hasta 180 km/h (velocidad básica)
Carga de Nieve Soportada 2.4 kN/m² según ASCE 7-16
Tipo de Clips Mid-clamp y End-clamp ajustables
Grosor de Marco Compatible 30mm a 50mm
Material de Tornillería Acero inoxidable 304, grado 8.8
Tipo de Instalación Techo inclinado, plano, ballast
Garantía Estructural 10 años

Contenido del Paquete

Perfiles de aluminio longitudinales reforzadosRieles transversales de acero galvanizado20x Clips mid-clamp ajustables acero inoxidable4x Clips end-clamp de extremoKit completo de tornillería grado 8.8Anclajes para techo (tipo según superficie)Elementos de conexión y unión estructuralManual de instalación y guía técnica

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas solares residenciales de 8 kW a 10 kW en techos con orientación óptima, ideales para viviendas con consumo eléctrico medio-alto
🏢 Comercios y OficinasProyectos solares comerciales de mediana escala en edificios de hasta 3 pisos con techos de concreto o estructura metálica
🌾 Aplicaciones AgrícolasMontaje en techos de naves agrícolas, bodegas rurales y sistemas de bombeo solar para riego tecnificado
🏭 Industria LigeraInstalaciones solares en techos industriales de manufactura ligera, almacenes y centros de distribución con consumo eléctrico constante
🏖️ Zonas CosterasProyectos en ambientes marinos y alta salinidad gracias a protección anticorrosión clase C5-M certificada
⛰️ Alta MontañaInstalaciones en regiones con nevadas y vientos fuertes, soporta cargas estructurales extremas según ASCE 7-16

Preguntas Frecuentes

¿Qué dimensiones de paneles solares son compatibles con este kit?
El kit NXT-SM2X10-1135-R soporta paneles solares con dimensión máxima de hasta 1135mm en su lado mayor (orientación vertical). Es compatible con la mayoría de paneles residenciales y comerciales de 400W a 550W, incluyendo módulos de 72 celdas (156mm) y 144 half-cells. Los clips ajustables permiten marcos de 30mm a 50mm de grosor. Se recomienda verificar las dimensiones exactas de sus paneles antes de la instalación.
¿Para qué latitudes geográficas es óptima la inclinación de 20°?
La inclinación de 20° es óptima para instalaciones solares ubicadas entre latitudes 15° y 30° Norte o Sur del ecuador, que incluye gran parte de México, Centroamérica, norte de Sudamérica, sur de Estados Unidos, norte de África y sur de Asia. Esta inclinación maximiza la captación solar anual promedio, favorece el autolimpiado por lluvia y reduce pérdidas por sombreado. Para latitudes mayores a 30° se recomienda considerar kits con mayor inclinación.
¿Qué tipos de techo son compatibles con este sistema de montaje?
El kit reforzado Nxt-Rx es versátil para múltiples tipos de superficie: techos de concreto (con taquetes de expansión), techos de lámina galvanizada o acanalada (con tornillos autoperforantes), techos de teja (con ganchos especiales), estructura metálica (atornillado directo) y azoteas planas con sistema ballast (contrapeso sin perforación). Cada tipo de techo requiere anclajes específicos que deben seleccionarse según el manual de instalación incluido.
¿Cuánto espacio de techo se requiere para instalar los 20 paneles?
El área aproximada requerida depende de las dimensiones exactas de sus paneles, pero como referencia: con paneles de 550W (2278mm x 1134mm) en configuración vertical de 2 filas, se requieren aproximadamente 52 m² de superficie útil de techo, considerando espaciamientos mínimos de 30cm entre filas para mantenimiento y 15cm de perímetro libre. Para paneles de 450W (2094mm x 1038mm) se requieren aproximadamente 44 m². Siempre considere área adicional para pasillos de acceso y evitar sombreado entre filas.
¿El kit incluye los anclajes para fijación al techo?
El kit incluye elementos de conexión estructural, tornillería grado 8.8 y clips de sujeción de paneles. Los anclajes específicos para techo (taquetes de expansión, tornillos autoperforantes, ganchos para teja, etc.) deben seleccionarse según el tipo de superficie donde se instalará el sistema. Consulte el manual técnico incluido que especifica el tipo y cantidad de anclajes recomendados para cada aplicación, o solicite asesoría técnica para determinar los anclajes óptimos para su proyecto específico.
¿Se puede instalar este kit sin experiencia previa en montaje solar?
Aunque el kit incluye manual de instalación detallado, se recomienda que la instalación sea realizada por personal con conocimientos básicos de construcción, uso de herramientas eléctricas y comprensión de seguridad en alturas. Para instalaciones comerciales o en techos de más de 4 metros de altura, es obligatorio contratar instaladores certificados. Si no cuenta con experiencia, considere contratar un integrador solar profesional que garantice instalación segura, cumplimiento de normativas locales y máxima durabilidad del sistema.
