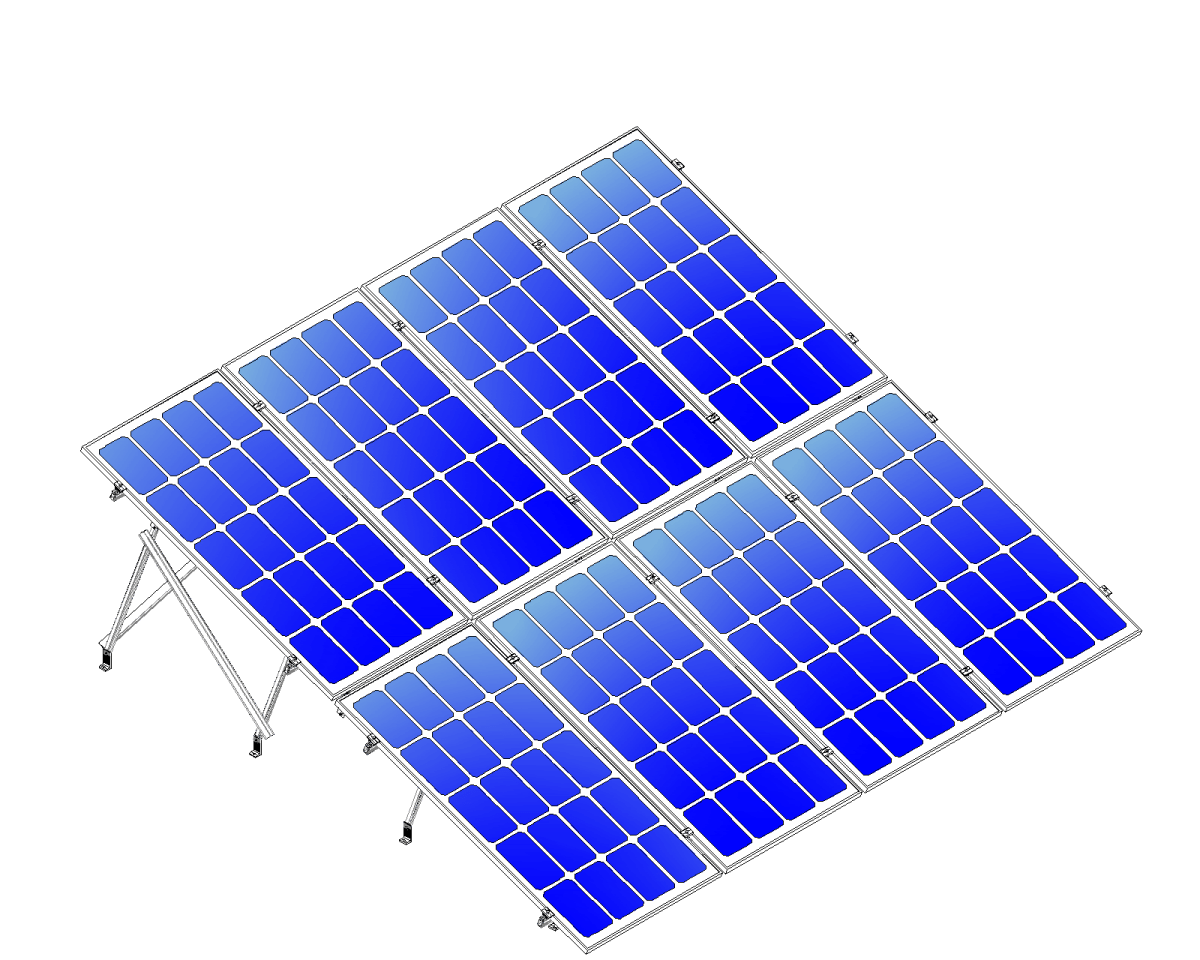

Kit Montaje Solar Reforzado 8 Paneles Vertical 2x4 20° 1135mm ALUMINEXT NXT-SM2X4-1135-R

Oferta
$ 15,632.99 MXN
$ 12,212.99 MXN

IVA Incluido.

Envío calculado al finalizar la compra.

440 en stock
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Agregar al carrito Seleccionar las opciones anteriores

Kit reforzado Nxt-Rx Vertical 8 paneles en 2 filas 20° hasta 1135mm

Modelo: NXT-SM2X4-1135-R | Marca: ALUMINEXT

8 Paneles SolaresConfiguración 2x4Vertical 20°Hasta 1135mmReforzado

El kit reforzado Nxt-Rx Vertical NXT-SM2X4-1135-R es un sistema de montaje profesional diseñado para instalación de 8 paneles solares en configuración vertical de 2 filas por 4 columnas con ángulo de inclinación de 20°, compatible con módulos fotovoltaicos de hasta 1135mm de ancho. Esta estructura reforzada ALUMINEXT garantiza máxima resistencia estructural contra cargas de viento de hasta 150 km/h según especificaciones ASCE 7-10, optimizada para instalaciones comerciales e industriales en techos planos o superficies con bajo ángulo.

Fabricado con aluminio 6005-T5 anodizado con tratamiento anticorrosivo y acero inoxidable 304 en herrajes de sujeción, el kit NXT-SM2X4-1135-R incluye rieles de montaje de perfil reforzado, abrazaderas de sujeción ajustables para módulos de 30mm a 50mm de espesor, tornillería completa en acero galvanizado y sistema de nivelación telescópico que permite compensar desniveles de hasta 100mm en la superficie de instalación.

El diseño Nxt-Rx permite configuración rápida en campo con herramienta básica, reduciendo tiempo de instalación en 40% comparado con sistemas tradicionales. La orientación vertical en 2 filas maximiza aprovechamiento de espacios rectangulares y facilita mantenimiento individual de módulos sin desmontar la estructura completa, ideal para instalaciones comerciales con acceso periódico.

Beneficios Principales

  • Capacidad para 8 paneles solares en configuración 2x4 vertical optimizada para espacios rectangulares y comerciales
  • Ángulo de inclinación fijo de 20° que maximiza captación solar en latitudes medias (15°N - 35°N) sin ajuste estacional
  • Estructura reforzada Nxt-Rx con resistencia certificada a vientos de hasta 150 km/h y cargas de nieve de 1.2 kN/m²
  • Compatible con paneles solares de hasta 1135mm de ancho, cubriendo 95% de módulos mono y policristalinos comerciales
  • Aluminio 6005-T5 anodizado con vida útil superior a 25 años sin mantenimiento en ambientes costeros e industriales
  • Sistema de nivelación telescópica integrado compensa desniveles de superficie hasta 100mm sin estructuras adicionales
  • Herrajes de sujeción ajustables para módulos de 30mm a 50mm de espesor en marco, compatible con tecnologías multi-busbar y half-cell
  • Instalación rápida con herramienta básica (llave de impacto, nivel, taladro) reduce costos de mano de obra en 35-40%
  • Diseño modular permite expansión futura agregando kits adicionales en configuración paralela o serie
  • Certificación de resistencia estructural según ASCE 7-10 y compatibilidad con códigos eléctricos NEC 690

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 8 paneles solares
Configuración 2 filas x 4 columnas (2x4) vertical
Ángulo de Inclinación 20° fijo
Dimensión Máxima Panel Hasta 1135mm de ancho
Espesor Marco Panel Compatible 30mm a 50mm ajustable
Material Rieles Aluminio 6005-T5 anodizado
Material Herrajes Acero inoxidable 304 y acero galvanizado
Tratamiento Anticorrosivo Anodizado + Galvanizado por inmersión en caliente
Resistencia al Viento Hasta 150 km/h (ASCE 7-10)
Carga de Nieve 1.2 kN/m² (120 kg/m²)
Sistema de Nivelación Telescópico hasta 100mm de compensación
Vida Útil Estructura 25+ años en ambientes costeros/industriales
Herramientas Requeridas Llave de impacto, nivel, taladro, llave ajustable
Tipo de Instalación Techo plano, superficies de bajo ángulo, suelo
Normativas Aplicables ASCE 7-10, NEC 690
Marca ALUMINEXT
Modelo NXT-SM2X4-1135-R

Contenido del Paquete

🔩 Rieles de aluminio reforzados (cantidad según configuración 2x4)🔧 Abrazaderas de sujeción ajustables para paneles⚙️ Tornillería completa acero galvanizado (tornillos, tuercas, arandelas)📐 Sistema de nivelación telescópico🔩 Herrajes de anclaje acero inoxidable 304🛠️ Conectores y soportes de ensamblaje📋 Manual de instalación en español✅ Certificado de resistencia estructural

Aplicaciones Recomendadas

🏢 Instalaciones ComercialesTechos planos de naves industriales, bodegas, centros comerciales con sistemas de 8 paneles hasta 3 kW
🏠 Proyectos Residenciales PremiumViviendas con alto consumo energético que requieren configuración compacta vertical en espacios limitados
🌾 Aplicaciones AgroindustrialesBombeo solar, sistemas de riego automatizado, electrificación de granjas con configuración de 8 módulos
📡 Telecomunicaciones RemotasEstaciones repetidoras, torres celulares, enlaces de microondas con respaldo solar de media capacidad
⚡ Instalaciones HíbridasSistemas conectados a red o aislados que requieren estructura reforzada en zonas de alto viento
🏗️ Proyectos GubernamentalesEscuelas, centros de salud, edificios públicos con instalaciones solares normadas y certificadas

Preguntas Frecuentes

¿Qué dimensiones de paneles solares son compatibles con este kit?
El kit NXT-SM2X4-1135-R es compatible con paneles solares de hasta 1135mm de ancho y espesores de marco de 30mm a 50mm. Esto cubre la mayoría de módulos mono y policristalinos estándar de 60, 72 y 144 celdas (half-cell). Para módulos de dimensiones especiales o marcos sin perfil, verifique compatibilidad con las abrazaderas ajustables incluidas.
¿El ángulo de 20° es fijo o ajustable?
El ángulo de inclinación es fijo a 20°, optimizado para latitudes medias entre 15°N y 35°N (que incluye la mayor parte de México). Este ángulo balancea captación solar anual sin necesidad de ajuste estacional. Si su proyecto requiere ángulo diferente, consulte otros modelos de la línea Nxt-Rx con inclinaciones de 10°, 15°, 25° o 30°.
¿Qué resistencia estructural tiene contra viento y nieve?
La estructura reforzada Nxt-Rx está certificada para resistir vientos de hasta 150 km/h según normativa ASCE 7-10 y cargas de nieve de 1.2 kN/m² (120 kg/m²). El diseño incluye refuerzos estructurales adicionales en puntos críticos de estrés. Para zonas con vientos superiores (huracanes categoría 3+) o cargas de nieve extremas, se requiere evaluación estructural específica y posible anclaje adicional.
¿Puedo instalar este kit en suelo o solo en techo?
El kit puede instalarse tanto en techo plano como en suelo, siempre que se utilice el sistema de anclaje apropiado para cada superficie. En techos requiere anclajes estructurales tipo toggle o químicos según material (concreto, lámina, teja). En suelo se recomienda cimentación de concreto con pernos de anclaje embebidos. El sistema de nivelación telescópico compensa desniveles de hasta 100mm en la superficie de instalación.
¿Qué herramientas necesito para la instalación?
La instalación requiere herramientas básicas: llave de impacto o matraca (13mm, 17mm), nivel de burbuja o láser, taladro percutor (para anclajes en concreto), llave ajustable y desarmador. No se requiere equipo especializado ni soldadura. El tiempo estimado de instalación con dos personas es de 4-6 horas incluyendo montaje de estructura y colocación de los 8 paneles.
¿El kit incluye los paneles solares?
No, el kit NXT-SM2X4-1135-R incluye únicamente la estructura de montaje, rieles, abrazaderas, tornillería y herrajes de instalación. Los paneles solares, inversores, cableado eléctrico y componentes del sistema fotovoltaico se adquieren por separado. Esto permite seleccionar los módulos específicos según potencia requerida, presupuesto y disponibilidad en su región.
¿Puedo expandir la instalación agregando más kits?
Sí, el diseño modular Nxt-Rx permite agregar kits adicionales en configuración paralela (filas adicionales) o serie (columnas adicionales) según espacio disponible. Para expansiones, asegúrese de mantener distancias mínimas entre arreglos (mínimo 50cm) para evitar sombras y permitir acceso de mantenimiento. Se recomienda usar el mismo modelo de kit para uniformidad estructural y estética.
