Malla Elevación Apoyo Permanente Cable Coaxial 1-1/4" Torres Comunicaciones SYSCOM TOWERS HG-PL-114
- SKU / Modelo: HG-PL-114
- Marca: SYSCOM TOWERS
- Categoría: Torres y Mástiles
- Código de barras: 8023966700403
- Garantía: 1 año
Oferta
$ 389.99 MXN
$ 303.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
9 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

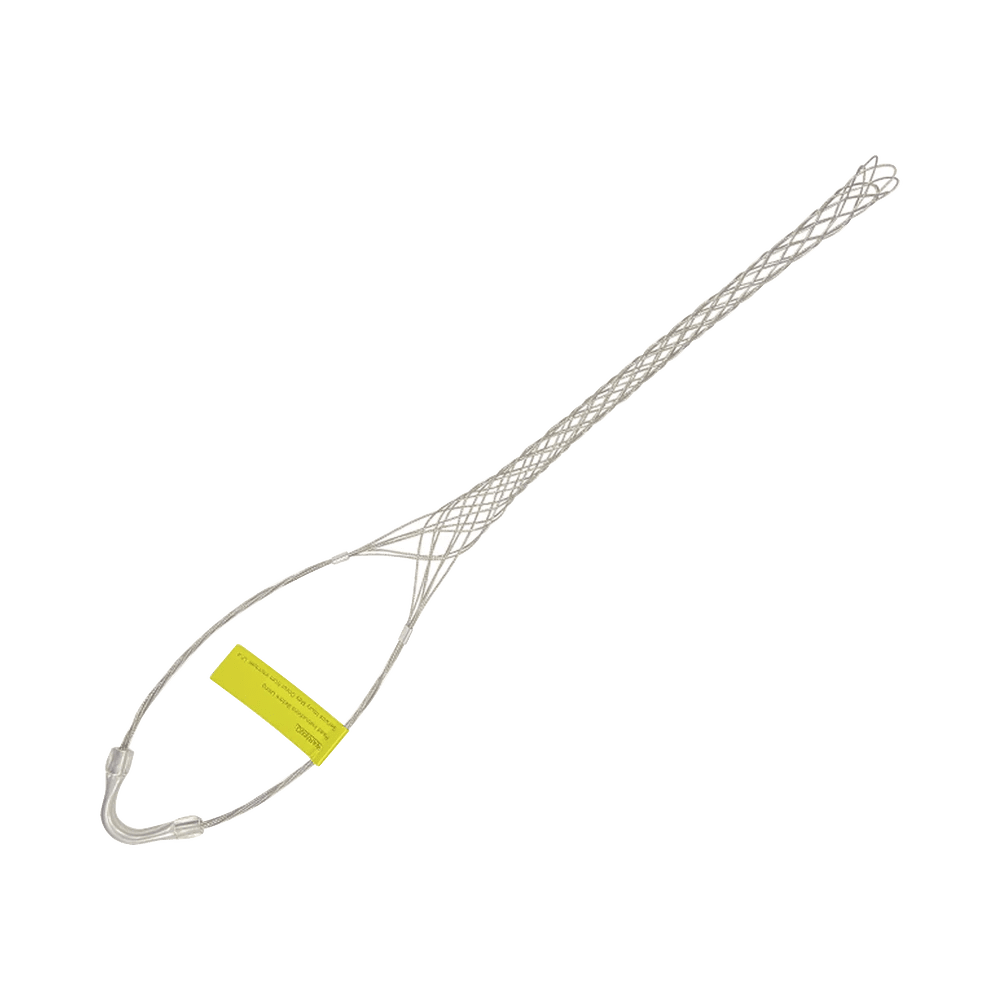

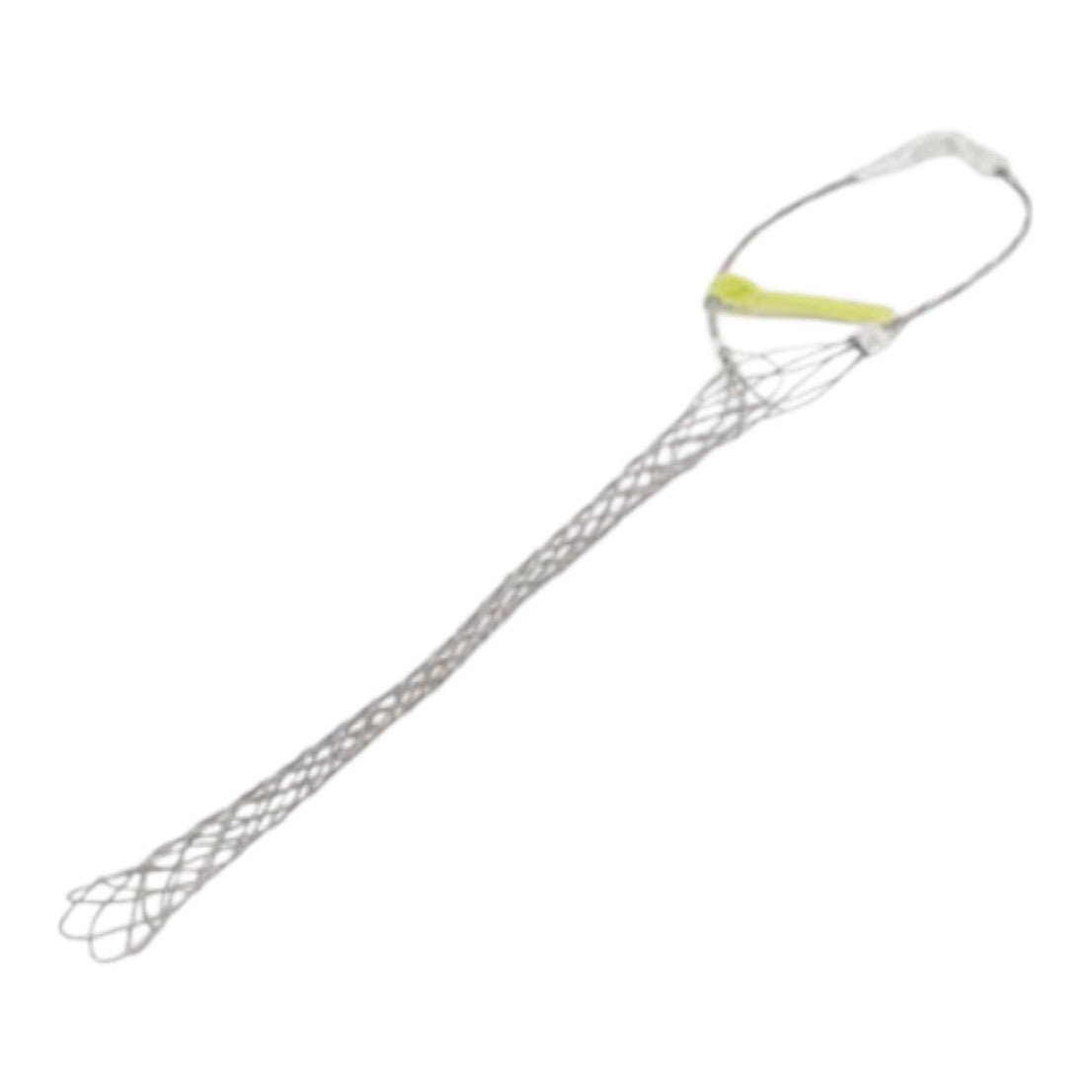

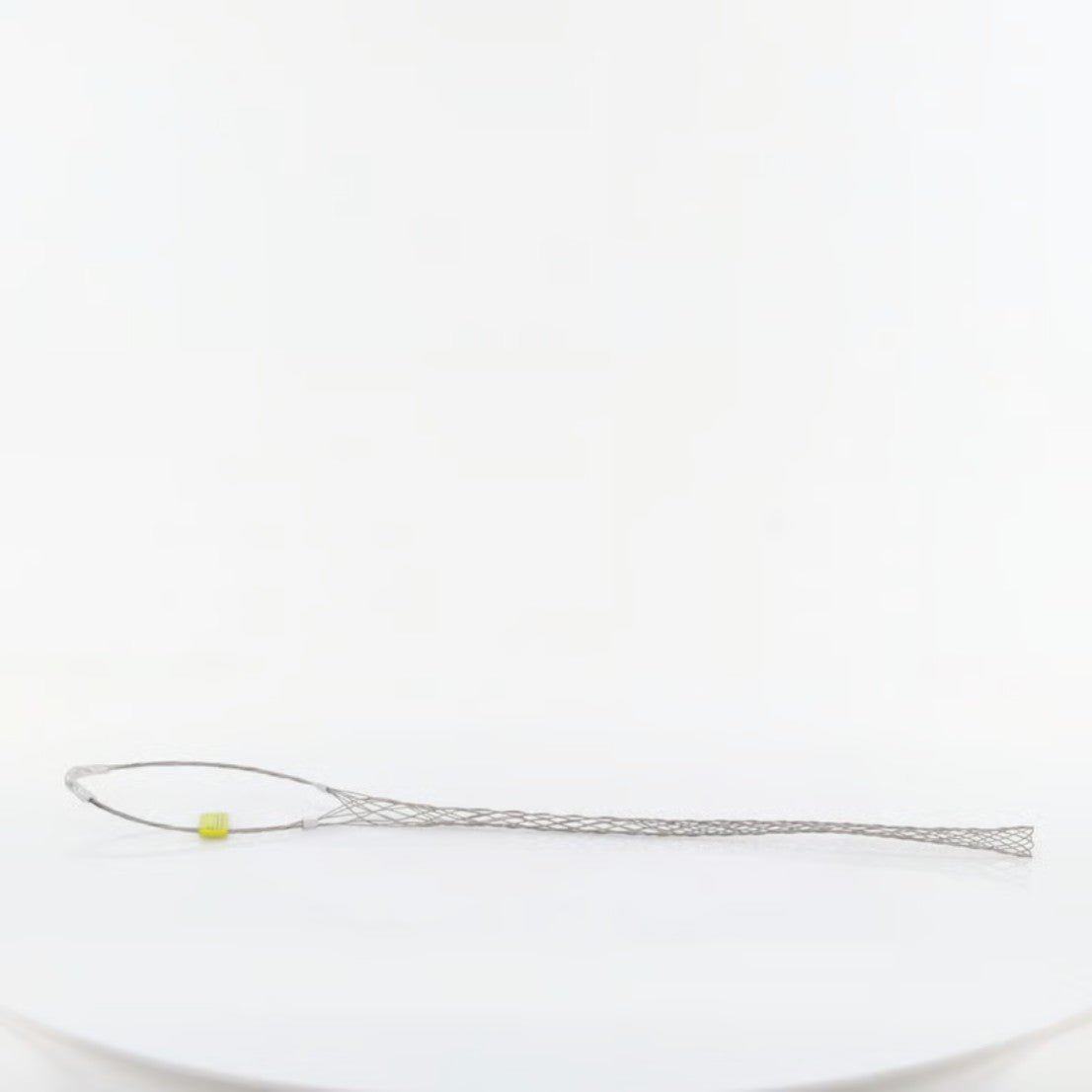

Malla para Elevación y Apoyo Permanente de Cable Coaxial de 1-1/4" En Torres de Comunicaciones.
Modelo HG-PL-114 | Marca SYSCOM TOWERS
Cable Coaxial 1-1/4"Malla PrecortadaAbsorción de TensionesApoyo PermanenteTorres de Comunicaciones
La Malla para Elevación y Apoyo Permanente de Cable Coaxial HG-PL-114 es un sistema de soporte diseñado específicamente para cables coaxiales de 1-1/4" (31.75 mm) en torres de comunicaciones, con capacidad de absorber tensiones mecánicas de hasta 500 lbf durante instalación y operación continua. Este dispositivo precortado actúa como punto de anclaje permanente que distribuye cargas de tracción, vibración y flexión a lo largo de estructuras verticales, cumpliendo con estándares TIA-222 para instalaciones en altura.
Fabricada en acero galvanizado trenzado de alta resistencia, la malla HG-PL-114 permite tanto la elevación segura del cable coaxial durante el proceso de instalación como el soporte estructural permanente una vez tendido el cable. Su diseño precortado facilita la instalación rápida sin necesidad de herramientas especiales de corte, reduciendo tiempos de montaje en campo hasta 60% comparado con sistemas tradicionales de amarre.
Este sistema es esencial en instalaciones de telecomunicaciones donde el cable coaxial debe recorrer distancias verticales superiores a 10 metros, absorbiendo expansiones térmicas de ±3% y vibraciones inducidas por viento de hasta 150 km/h. La malla proporciona múltiples puntos de contacto distribuidos que evitan concentración de esfuerzos en un solo punto del cable, prolongando la vida útil del sistema de transmisión.
Beneficios Principales
- Absorción efectiva de tensiones mecánicas: vibraciones, expansiones térmicas (hasta 3%), contracciones y flexiones en torres de comunicaciones
- Doble función: permite elevación segura durante instalación (hasta 500 lbf) y actúa como apoyo permanente del cable coaxial 1-1/4"
- Diseño precortado que elimina necesidad de herramientas de corte en campo, reduciendo tiempo de instalación hasta 60%
- Distribución uniforme de cargas a lo largo del cable, evitando puntos de concentración de esfuerzos que pueden dañar el conductor central
- Construcción en acero galvanizado de alta resistencia con protección contra corrosión para instalaciones exteriores a largo plazo
- Compatible con torres arriostradas y autosoportadas en alturas de 10 a 100+ metros según normas TIA-222
- Instalación sin deformación del cable: el diseño de malla distribuida mantiene la geometría circular del coaxial preservando impedancia de 50Ω
- Resistencia a condiciones climáticas extremas: vientos de hasta 150 km/h, radiación UV, humedad 100% y rango térmico -40°C a +70°C
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | HG-PL-114 |
| Marca | SYSCOM TOWERS |
| Tipo de Producto | Malla de Elevación y Apoyo Permanente |
| Diámetro de Cable Compatible | 1-1/4" (31.75 mm) Cable Coaxial |
| Capacidad de Carga | Hasta 500 lbf (227 kg) durante elevación |
| Material de Construcción | Acero Galvanizado Trenzado de Alta Resistencia |
| Tipo de Corte | Precortada (lista para instalación) |
| Función Principal | Absorción de tensiones, vibraciones, expansiones, contracciones y flexiones |
| Aplicación | Torres de Comunicaciones (arriostradas y autosoportadas) |
| Cumplimiento Normativo | TIA-222 para instalaciones en torres |
| Resistencia a Viento | Hasta 150 km/h |
| Rango de Temperatura Operación | -40°C a +70°C |
| Protección contra Corrosión | Galvanizado en caliente |
| Expansión Térmica Absorbida | ±3% del cable coaxial |
Contenido del Paquete
📦 1x Malla HG-PL-114 Precortada📋 Instructivo de Instalación🔧 Accesorios de Fijación
Aplicaciones Recomendadas
🗼 Torres de TelecomunicacionesInstalación de cables coaxiales 1-1/4" en torres arriostradas y autosoportadas de 10 a 100+ metros de altura
📡 Sitios de RadiocomunicaciónSoporte permanente de líneas coaxiales que conectan equipos transmisores con antenas en azoteas y estructuras elevadas
📶 Estaciones Base CelularesAnclaje de cables coaxiales de alimentación de antenas sectoriales en torres de telefonía móvil 4G/5G
🏢 Edificios CorporativosTendido vertical de cables coaxiales en fachadas y núcleos de edificios con sistemas de comunicación
⚡ Instalaciones de BroadcastSoporte de cables coaxiales de potencia en torres de transmisión de radio y televisión AM/FM/TV
🛰️ Sistemas de MicroondasApoyo de cables coaxiales que alimentan enlaces punto a punto en torres de backhaul y distribución
Preguntas Frecuentes
¿Qué diferencia hay entre usar esta malla y amarres tradicionales con cinchos?
La malla HG-PL-114 distribuye la carga de tensión a lo largo de un área amplia del cable (típicamente 30-50 cm), mientras que los cinchos concentran la fuerza en un punto que puede deformar el cable coaxial, alterar su impedancia de 50Ω y eventualmente dañar el conductor central. La malla también absorbe vibraciones y expansiones térmicas de manera continua, mientras que los cinchos rígidos transmiten estas fuerzas directamente al cable. En instalaciones en torres, la malla cumple con TIA-222 que requiere distribución de cargas en múltiples puntos de apoyo.
¿Cada cuántos metros debo instalar una malla de apoyo en una torre?
La separación recomendada entre puntos de apoyo con malla HG-PL-114 es de 3 a 6 metros en instalaciones verticales, dependiendo del peso del cable coaxial 1-1/4", condiciones de viento locales y longitud total del tendido. En torres con altura superior a 50 metros o en zonas de vientos superiores a 120 km/h, se recomienda reducir la separación a 3-4 metros. La norma TIA-222 especifica que ningún tramo de cable debe soportar más del 80% de su resistencia a la tracción entre puntos de apoyo.
¿La malla se puede reutilizar si necesito reemplazar el cable coaxial?
No se recomienda reutilizar la malla HG-PL-114 una vez instalada y retirada. Durante el proceso de instalación y uso, el acero galvanizado trenzado se ajusta a la geometría específica del cable y sufre deformaciones plásticas que optimizan la distribución de carga. Al retirarla, estas deformaciones permanecen y la malla no recupera su geometría original, lo que comprometería su efectividad en una segunda instalación. Para garantizar seguridad y cumplimiento normativo, utilice mallas nuevas en cada reemplazo de cable.
¿Puedo usar esta malla para cables coaxiales de diámetros diferentes a 1-1/4"?
No, la malla HG-PL-114 está diseñada específicamente para cables coaxiales de 1-1/4" (31.75 mm). Usar esta malla en cables de diámetro menor resultará en agarre insuficiente y deslizamiento bajo carga, mientras que en cables de mayor diámetro la malla no cerrará adecuadamente y no distribuirá las tensiones de forma uniforme. SYSCOM TOWERS ofrece diferentes modelos de malla para otros diámetros de cable coaxial (7/8", 1-5/8", etc.). Verifique siempre la compatibilidad del modelo con el diámetro exacto de su cable.
¿Qué mantenimiento requiere la malla después de instalada?
La malla HG-PL-114 requiere inspección visual semestral para verificar: ausencia de corrosión excesiva (el galvanizado debe mantener al menos 70% de cobertura), ausencia de deformaciones o deslizamientos del cable, y que los puntos de fijación a la torre permanezcan firmes. En ambientes marinos o industriales corrosivos, se recomienda inspección trimestral y aplicación de compuesto anticorrosivo en zonas donde el galvanizado muestre desgaste. La malla debe reemplazarse si muestra más de 30% de oxidación superficial, hebras rotas o deformación visible que indique sobrecarga.
📎 Descargas:📄 Ficha Técnica
