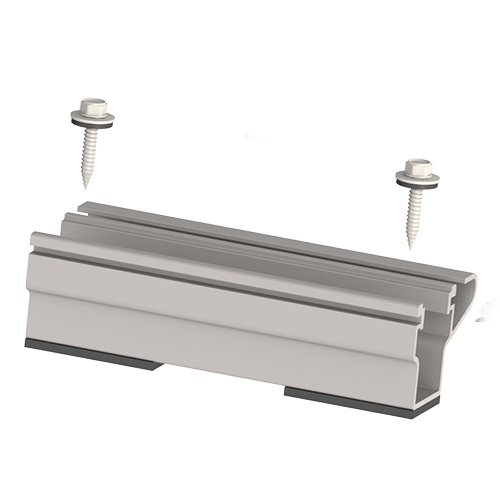

Micro Riel para Lámina Trapezoidal con 2 Puntos de Fijación para Módulos en Orientación Landscape K2 SYSTEMS K2-MICRO RAIL-2
Modelo K2-MICRO RAIL-2 | Marca K2 SYSTEMS
2 Puntos de FijaciónOrientación LandscapeLámina TrapezoidalAluminio AnodizadoInstalación Rápida
El micro riel K2-MICRO RAIL-2 de K2 SYSTEMS es un perfil de montaje compacto de aluminio anodizado diseñado específicamente para instalaciones fotovoltaicas sobre techos de lámina trapezoidal con espaciamiento entre crestas de 200 mm a 400 mm. Este sistema permite la fijación segura de módulos solares en orientación horizontal (landscape) mediante 2 puntos de anclaje optimizados, garantizando una distribución uniforme de cargas de viento y nieve según normas IEC 61215 y resistencia a tracción superior a 2.5 kN por punto de fijación.
Este micro riel está fabricado en aleación de aluminio 6005-T5 con tratamiento superficial anodizado de 15 micras, lo que proporciona resistencia a la corrosión clase C5-M según ISO 12944 y durabilidad superior a 25 años en ambientes marinos y alta humedad. Su diseño de bajo perfil reduce la altura total del sistema en hasta 40% comparado con rieles convencionales, minimizando la resistencia al viento y facilitando el cumplimiento de códigos de construcción en zonas sísmicas.
El sistema K2-MICRO RAIL-2 es compatible con módulos fotovoltaicos de marco estándar de 30-50 mm de altura y permite ajustes longitudinales de ±25 mm durante la instalación para compensar tolerancias del techo. La fijación a la lámina trapezoidal se realiza mediante ganchos de acero inoxidable 304 incluidos en el kit, sin perforación del recubrimiento impermeable, preservando la garantía del fabricante del techo.
Beneficios Principales
-
Instalación sin perforación: Sistema de ganchos ajustables que se fijan mecánicamente a las crestas de la lámina sin comprometer la impermeabilización del techo
-
Compatibilidad universal: Diseñado para láminas trapezoidales con paso de onda entre 200-400 mm, incluyendo perfiles R-101, Multypanel, Acanalada 39, Ternium R-72 y similares
-
Orientación landscape optimizada: Los 2 puntos de fijación distribuyen las cargas laterales de manera eficiente para módulos instalados horizontalmente
-
Resistencia certificada: Soporta cargas de viento de hasta 2.4 kPa y nieve de hasta 1.8 kPa según certificación TÜV SÜD
-
Reducción de materiales: El perfil compacto permite ahorros de hasta 30% en aluminio comparado con sistemas tradicionales de doble riel
-
Instalación rápida: Sistema de ensamble sin soldadura con conectores deslizantes que reducen el tiempo de montaje en 40%
-
Compatibilidad con microinversores: Canal interno para ruteo de cableado DC con clips de gestión de cables integrados
-
Durabilidad garantizada: Aluminio anodizado con garantía de 10 años contra defectos de manufactura y 25 años de vida útil esperada
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
K2-MICRO RAIL-2 |
| Puntos de Fijación |
2 puntos optimizados para landscape |
| Material del Riel |
Aleación de aluminio 6005-T5 |
| Tratamiento Superficial |
Anodizado 15 micras, clase C5-M |
| Longitud Estándar |
2100 mm (corte personalizado disponible) |
| Peso por Metro Lineal |
1.2 kg/m |
| Rango de Espaciamiento Lámina |
200-400 mm entre crestas |
| Orientación de Módulos |
Landscape (horizontal) |
| Resistencia a Tracción |
≥2.5 kN por punto de fijación |
| Carga de Viento Máxima |
2.4 kPa (certificado TÜV SÜD) |
| Carga de Nieve Máxima |
1.8 kPa |
| Compatibilidad de Marco |
30-50 mm de altura |
| Ajuste Longitudinal |
±25 mm |
| Rango de Temperatura |
-40°C a +85°C |
| Resistencia a Corrosión |
ISO 12944 clase C5-M |
| Certificaciones |
TÜV SÜD, IEC 61215, UL 2703 |
| Garantía del Fabricante |
10 años |
| Vida Útil Esperada |
25 años |
Contenido del Paquete
1x Micro Riel K2-MICRO RAIL-2 (2100 mm)4x Ganchos de Acero Inoxidable 3044x Tornillos Autoperforantes M8x252x Conectores Deslizantes de Unión8x Clips de Gestión de Cables1x Manual de Instalación Multiidioma
Aplicaciones Recomendadas
⚡ Instalaciones ResidencialesTechos de lámina trapezoidal en viviendas unifamiliares y multifamiliares con módulos de 300-550W en configuración landscape
🏭 Naves IndustrialesGrandes superficies de techos metálicos en bodegas, fábricas y centros de distribución con cargas de viento elevadas
🏬 Comercios y OficinasEdificios comerciales con techos de lámina acanalada que requieren sistemas de bajo perfil por códigos urbanos
🌊 Zonas CosterasInstalaciones en ambientes marinos que demandan alta resistencia a corrosión y cargas de viento superiores
🏔️ Regiones con NieveÁreas con acumulación estacional de nieve que requieren certificación de cargas según ASCE 7-16
🔌 Sistemas con MicroinversoresConfiguraciones que requieren ruteo de cableado DC ordenado con múltiples ramales y optimizadores
Productos Complementarios
K2-GANCHO-TRAPEZGanchos adicionales de acero inoxidable para techos con mayor separación entre crestas (400-600 mm)
K2-END-CLAMP-35Grapas terminales de 35 mm para fijación de módulos en los extremos del arreglo
K2-MID-CLAMP-35Grapas intermedias de 35 mm para unión entre módulos adyacentes en la misma fila
K2-CONECTOR-RIELConectores de empalme para extender la longitud del riel en instalaciones mayores a 2.1 m
K2-CABLE-CLIPKit adicional de 50 clips de gestión de cables para instalaciones con múltiples strings
K2-GROUNDING-KITKit de puesta a tierra con conectores bimetálicos aluminio-cobre y terminales certificados UL
Notas Importantes
⚠️ Verificación de compatibilidad del techo: Antes de la instalación, confirme que el perfil de su lámina trapezoidal está dentro del rango de 200-400 mm entre crestas. Para láminas con separación mayor, utilice el modelo K2-MICRO RAIL-3 con 3 puntos de fijación.
🔧 Instalación profesional recomendada: La instalación debe ser realizada por técnicos certificados en sistemas fotovoltaicos. Se requiere cálculo estructural previo para verificar la capacidad de carga del techo según cargas de viento y nieve locales.
📐 Orientación obligatoria: Este modelo está diseñado EXCLUSIVAMENTE para módulos en orientación landscape (horizontal). Para instalaciones en orientación portrait (vertical), utilice el modelo K2-MICRO RAIL-PORT con 4 puntos de fijación.
Preguntas Frecuentes
¿Este micro riel funciona con cualquier tipo de lámina trapezoidal?
El K2-MICRO RAIL-2 es compatible con la mayoría de láminas trapezoidales con separación entre crestas de 200-400 mm, incluyendo perfiles populares como R-101, Multypanel, Acanalada 39, Ternium R-72, Galvateja y Glamet. Sin embargo, es fundamental verificar la geometría específica de su techo antes de ordenar. Para láminas con separación mayor a 400 mm, se requiere el modelo K2-MICRO RAIL-3 con 3 puntos de fijación para garantizar la distribución adecuada de cargas.
¿Cuántos módulos puedo instalar con un solo micro riel?
La longitud estándar de 2100 mm del micro riel permite instalar 1 módulo residencial típico (1650-2100 mm de largo) en orientación landscape. Para arreglos de múltiples módulos, se utilizan rieles individuales por cada panel, conectados mediante grapas intermedias. En instalaciones comerciales con módulos de mayor dimensión (hasta 2300 mm), se pueden empalmar dos rieles mediante conectores de unión K2-CONECTOR-RIEL para alcanzar la longitud requerida.
¿Se requiere perforar el techo para la instalación?
No, el sistema K2-MICRO RAIL-2 utiliza ganchos mecánicos de acero inoxidable que se fijan por presión a las crestas de la lámina trapezoidal, sin necesidad de perforación. Este método preserva la integridad del recubrimiento impermeable del techo y mantiene vigente la garantía del fabricante de la lámina. Los ganchos cuentan con arandelas de EPDM que crean un sello adicional contra infiltraciones.
¿Qué herramientas se necesitan para la instalación?
La instalación del micro riel K2 requiere herramientas básicas: llave dinamométrica ajustable (para torque de 8-10 Nm en ganchos), nivel láser o manual, cinta métrica, taladro con brocas para aluminio (si se requiere corte personalizado), y equipo de seguridad (arnés, línea de vida y casco). No se requiere soldadura ni herramientas especializadas. El tiempo promedio de instalación es de 15-20 minutos por módulo para instaladores experimentados.
¿El micro riel incluye las grapas para sujetar los módulos?
No, el K2-MICRO RAIL-2 incluye únicamente el riel de aluminio, ganchos de fijación al techo y conectores de unión. Las grapas terminales (K2-END-CLAMP-35) y grapas intermedias (K2-MID-CLAMP-35) se venden por separado y deben seleccionarse según el grosor del marco de sus módulos fotovoltaicos (disponibles en versiones de 30, 35, 40 y 50 mm). Esto permite personalizar el sistema según las especificaciones exactas de cada proyecto.
¿Cuál es la diferencia entre orientación landscape y portrait?
La orientación landscape (horizontal) coloca los módulos con su lado largo paralelo al suelo, mientras que portrait (vertical) los ubica con el lado largo perpendicular al suelo. El K2-MICRO RAIL-2 con 2 puntos de fijación está optimizado para landscape porque distribuye las cargas laterales de viento de manera más eficiente con solo dos soportes. Para instalaciones en portrait se requiere el modelo K2-MICRO RAIL-PORT con 4 puntos de fijación para evitar flexión excesiva del módulo bajo cargas de viento y nieve.
¿Este sistema es compatible con microinversores y optimizadores?
Sí, el micro riel K2 cuenta con un canal interno de 25x15 mm diseñado específicamente para el ruteo ordenado de cables DC de microinversores (Enphase, APsystems, Hoymiles) y optimizadores de potencia (SolarEdge, Tigo, Huawei). Los clips de gestión de cables incluidos permiten fijar los cables cada 30 cm para evitar movimiento por viento. El aluminio anodizado proporciona continuidad de tierra cuando se utiliza con el kit de puesta a tierra K2-GROUNDING-KIT, cumpliendo con NEC 690.43.
¿Cuánto peso adicional agrega el sistema al techo?
El micro riel K2-MICRO RAIL-2 pesa 1.2 kg por metro lineal, lo que resulta en aproximadamente 2.5 kg por módulo instalado (incluyendo riel, ganchos y grapas). Sumando el peso del módulo fotovoltaico típico (18-25 kg), la carga total es de 20.5-27.5 kg por módulo, equivalente a 12-16 kg/m² de superficie de techo. Esta carga es significativamente menor que los sistemas de doble riel tradicionales (18-22 kg/m²) y está dentro de los límites estructurales de la mayoría de techos metálicos industriales (cargas admisibles típicas de 40-60 kg/m²).
