Módulo Control 2 Entradas Supervisadas 2 Relés 230V LoopMap 240 Dir EN54-17 INIM EM322AC
- SKU / Modelo: EM322AC
- Marca: INIM ELECTRONICS
- Categoría: Detección de Fuego
- Garantía: 1 año
Precio normal:
$ 2,453.99 MXN
Precio en oferta
$ 1,916.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

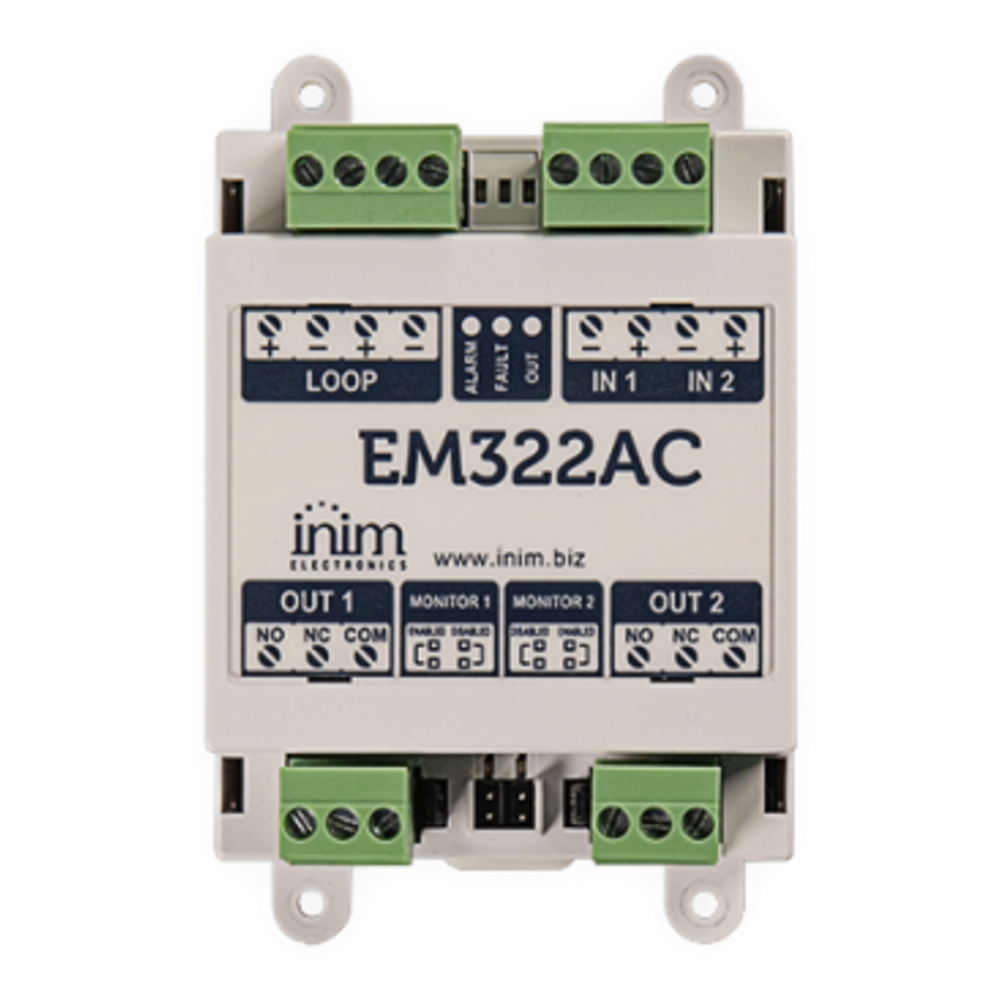

Módulo de Control / 2 Entradas Supervisadas / 2 Salidas de Relé 230 VCA / LoopMap / Autodireccionamiento 240 Direcciones / EN54-17 y EN54-18
Modelo EM322AC - INIM ELECTRONICS
2 Entradas Supervisadas2 Salidas Relé 230 VCA240 DireccionesLoopMap Versa++EN54-17 / EN54-18Aislador Incluido
El módulo de control INIM EM322AC es un módulo direccionable con 2 entradas supervisadas mediante resistencias de balanceo de 22 kΩ y 2 salidas de relé de 5A a 230 VCA, diseñado para integrarse en sistemas de detección de incendio direccionables que cumplen con las normas europeas EN54-17 y EN54-18. Este módulo EM322AC incorpora tecnología de comunicación avanzada LoopMap y protocolo Versa++ para gestión precisa en lazo de detección, con capacidad de autodireccionamiento de hasta 240 direcciones que simplifica la instalación y configuración del sistema.
El módulo INIM EM322AC integra un aislador de cortocircuito que garantiza la continuidad operativa del bus ante fallas en la línea, protegiendo la integridad de la red de detección. Con un consumo ultra bajo de 80 µA en reposo y 10 mA en estado de alarma, el EM322AC minimiza la carga sobre la fuente de alimentación del lazo, permitiendo una mayor cantidad de dispositivos en la instalación. Sus salidas de relé con capacidad de 5A a 230 VCA para cargas resistivas permiten controlar equipos de alto consumo como sirenas, ventiladores o sistemas de supresión, con opción de supervisión configurable.
Diseñado para aplicaciones profesionales de seguridad contra incendios en edificios comerciales, industriales, hospitalarios y educativos, el módulo EM322AC de INIM ELECTRONICS ofrece monitoreo preciso de dispositivos externos y control de cargas de potencia, con disponibilidad de distribución nacional en México y soporte técnico especializado.
Beneficios Principales
- Dos entradas supervisadas con resistencias de balanceo de 22 kΩ para monitoreo preciso de dispositivos externos y sensores de terceros
- Dos salidas de relé de 5A a 230 VCA que permiten controlar cargas resistivas de alto consumo como sirenas de alta potencia, ventiladores de extracción o sistemas de supresión
- Autodireccionamiento con 240 direcciones disponibles que simplifica la puesta en marcha del sistema y reduce significativamente el tiempo de instalación
- Tecnología LoopMap y protocolo Versa++ que proporcionan comunicación avanzada en el lazo de detección con diagnóstico detallado de estado
- Aislador de cortocircuito incluido que garantiza la continuidad del bus de comunicación ante fallas o cortocircuitos en la línea, protegiendo el resto del sistema
- Consumo ultra bajo de 80 µA en reposo y 10 mA en alarma que minimiza la carga sobre la fuente de alimentación del lazo y permite mayor cantidad de dispositivos
- Supervisión opcional de salidas de relé que permite verificar la continuidad de carga y detectar fallas en los dispositivos conectados
- Certificación EN54-17 para dispositivos de entrada/salida y EN54-18 para dispositivos de interfaz de entrada/salida, garantizando cumplimiento normativo europeo
- Diseño robusto adecuado para instalaciones en edificios comerciales, industriales, hospitalarios y educativos que requieren alta confiabilidad
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Entradas Supervisadas | 2 |
| Resistencia de Balanceo Entradas | 22 kΩ |
| Salidas de Relé | 2 @ 230 VCA |
| Capacidad de Relé | 5A (carga resistiva) |
| Supervisión de Salidas | Opcional |
| Direcciones Disponibles | 240 |
| Autodireccionamiento | Sí |
| Tecnología de Comunicación | LoopMap, Versa++ |
| Aislador de Cortocircuito | Incluido |
| Consumo en Reposo | 80 µA |
| Consumo en Alarma | 10 mA |
| Certificaciones | EN54-17, EN54-18 |
Contenido del Paquete
1x Módulo de Control EM322AC1x Aislador de Cortocircuito Integrado
Aplicaciones Recomendadas
🏢 Edificios Comerciales y CorporativosControl de sirenas de alta potencia, ventiladores de extracción de humo, compuertas cortafuego y monitoreo de contactos de puerta en sistemas de detección direccionables
🏭 Instalaciones Industriales y PlantasIntegración de sistemas de supresión por agente limpio, activación de equipos de ventilación industrial, monitoreo de sensores de flujo y presión en instalaciones con riesgo de incendio
🏥 Hospitales y Centros de SaludControl de sistemas de presurización de escaleras, activación de equipos de extracción en áreas críticas, supervisión de puertas cortafuego y sistemas de evacuación
🏫 Instituciones EducativasActivación de sirenas de evacuación de alta potencia, control de equipos de ventilación en auditorios y gimnasios, monitoreo de sistemas de seguridad integrados
🏨 Hoteles y Centros de ConvencionesControl de sistemas de notificación de emergencia, activación de equipos de ventilación en salones de eventos, integración con sistemas BMS para gestión de emergencias
🏬 Centros Comerciales y RetailSupervisión de contactos magnéticos en salidas de emergencia, activación de equipos de extracción de humo, control de compuertas de ventilación y sistemas de seguridad integrados
Preguntas Frecuentes
¿Qué tipo de dispositivos puedo conectar a las entradas supervisadas del módulo INIM EM322AC?
Las 2 entradas supervisadas del EM322AC con resistencias de balanceo de 22 kΩ permiten conectar contactos magnéticos, sensores de flujo de agua, interruptores de supervisión de válvulas, detectores de gases compatibles, pulsadores manuales convencionales y cualquier dispositivo de contacto seco que requiera supervisión continua. El módulo verifica la integridad del circuito mediante la resistencia de fin de línea y reporta estados de normalidad, alarma, falla de cableado o cortocircuito al panel de control direccionable.
¿Qué capacidad tienen las salidas de relé del EM322AC y qué equipos puedo controlar?
Las 2 salidas de relé del módulo EM322AC tienen capacidad de 5A a 230 VCA para cargas resistivas. Esto permite controlar sirenas de alta potencia, ventiladores de extracción de humo, compuertas cortafuego motorizadas, sistemas de supresión por agente limpio, campanas de emergencia industriales, equipos de iluminación de evacuación y otros dispositivos que requieran activación eléctrica de hasta 1150 W. Para cargas inductivas se recomienda aplicar factor de reducción según especificaciones del fabricante del equipo a controlar.
¿Cómo funciona el autodireccionamiento del módulo EM322AC y cuántos dispositivos soporta el sistema?
El módulo EM322AC incorpora autodireccionamiento que permite asignar automáticamente una dirección única de entre 240 direcciones disponibles durante la configuración inicial del sistema. El panel de control direccionable INIM reconoce el módulo en el lazo y le asigna una dirección sin necesidad de programación manual mediante dipswitches o herramientas especiales. Esto simplifica la instalación y reduce significativamente el tiempo de puesta en marcha en sistemas grandes con múltiples dispositivos.
¿Qué función cumple el aislador de cortocircuito incluido en el EM322AC?
El aislador de cortocircuito integrado en el módulo EM322AC protege la continuidad del lazo de detección ante cortocircuitos en el cableado. Cuando se detecta un cortocircuito, el aislador desconecta automáticamente la sección afectada del bus, permitiendo que el resto del sistema continúe operando normalmente. Una vez corregida la falla, el aislador se restablece automáticamente y reintegra el segmento al lazo. Esta característica es fundamental en instalaciones extensas donde un cortocircuito no debe comprometer la operación completa del sistema de detección de incendio.
¿Cuál es el consumo del módulo EM322AC y cuántos puedo instalar en un lazo de detección?
El módulo EM322AC consume 80 µA en estado de reposo y 10 mA en estado de alarma con relés activados. Este consumo ultra bajo permite instalar una gran cantidad de módulos en un solo lazo de detección sin saturar la capacidad de corriente de la fuente de alimentación del panel. La cantidad exacta de módulos EM322AC que pueden instalarse en un lazo depende de la capacidad total de corriente del panel de control INIM específico y de la cantidad y tipo de otros dispositivos direccionables presentes en el mismo lazo.
¿El módulo EM322AC requiere alimentación auxiliar externa para las salidas de relé?
No, el módulo EM322AC se alimenta completamente desde el lazo de detección direccionable y no requiere alimentación auxiliar externa. Sin embargo, los dispositivos conectados a las salidas de relé de 230 VCA (sirenas, ventiladores, etc.) deben contar con su propia alimentación eléctrica a 230 VCA, ya que el relé del EM322AC únicamente conmuta la alimentación de dichos equipos mediante contactos libres de potencial. El módulo supervisa el estado del relé y puede configurarse para supervisar también la carga conectada si se habilita la función de supervisión opcional.
