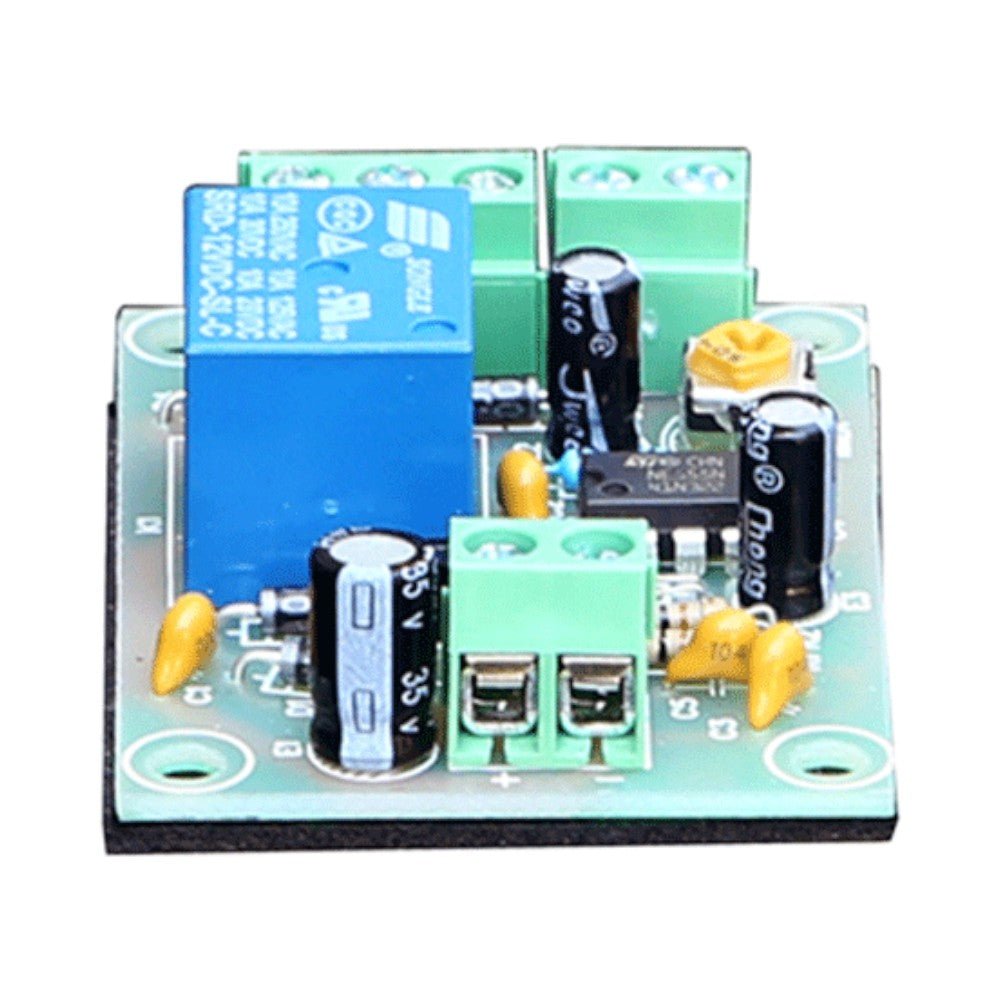

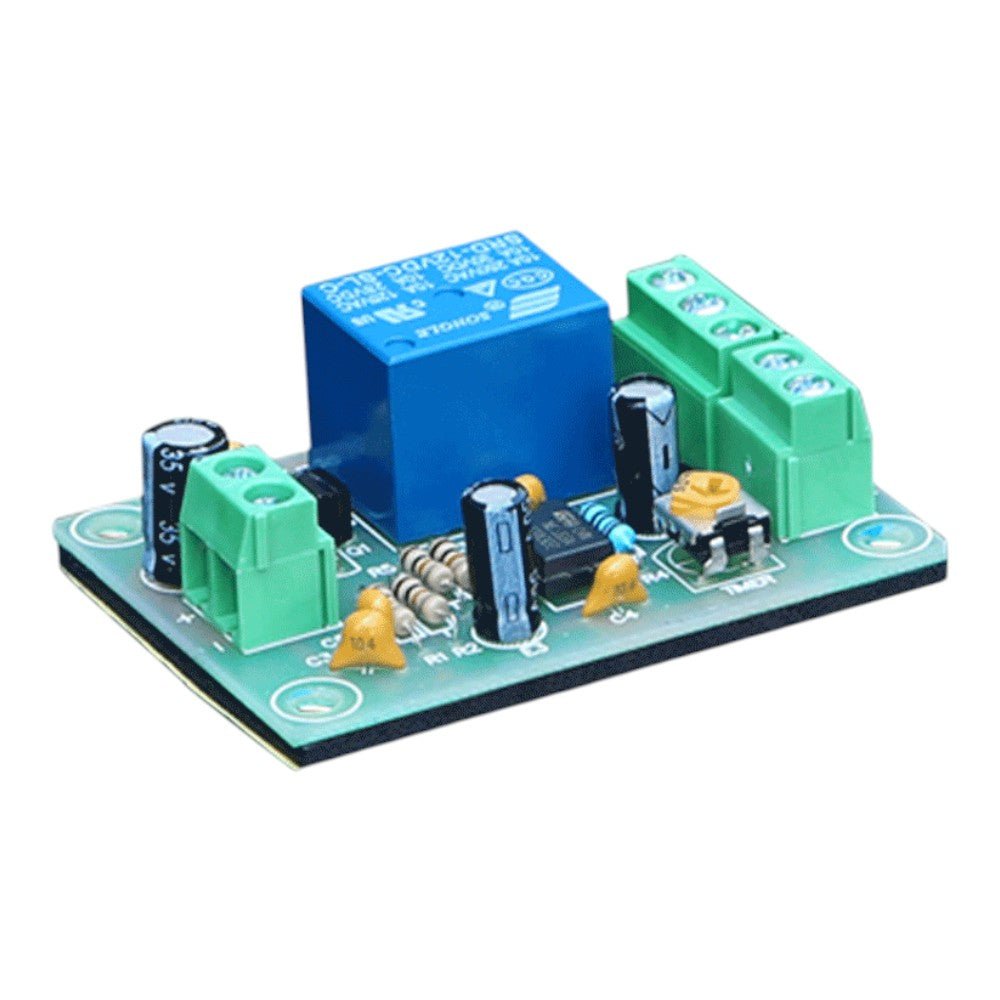

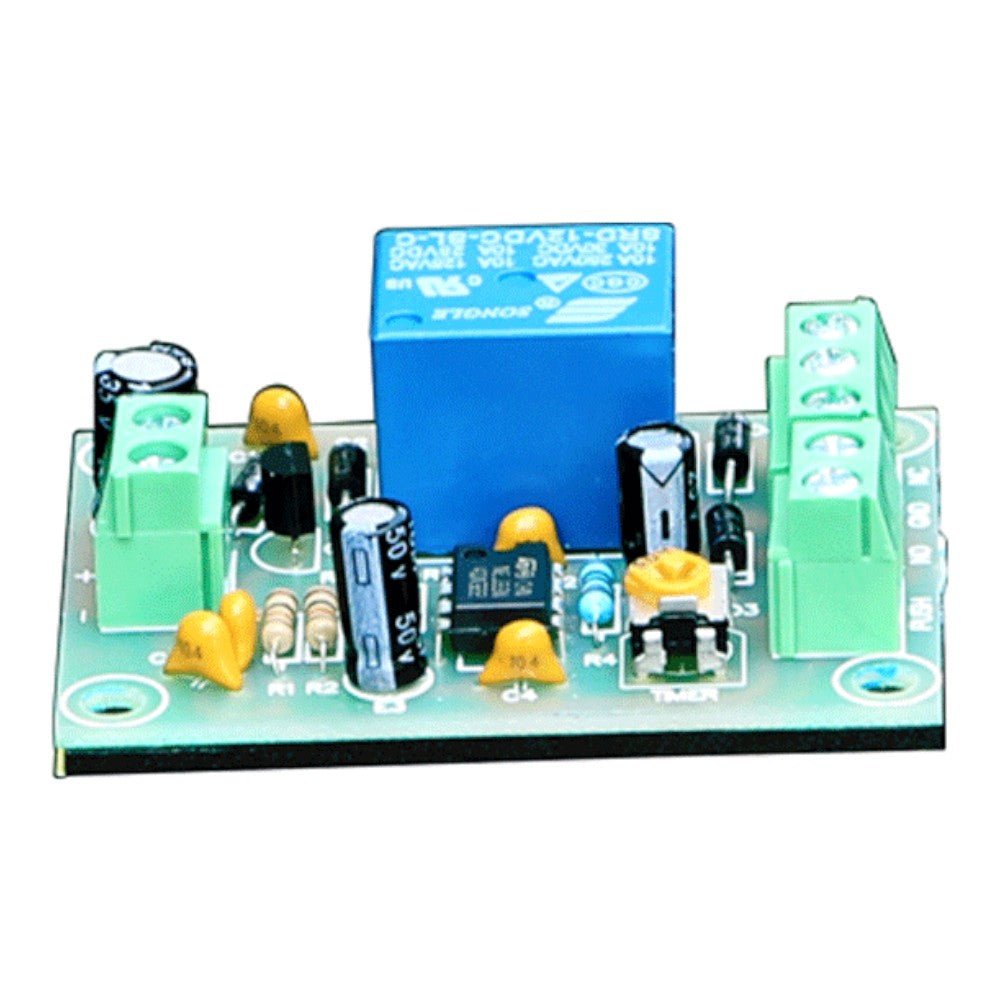

Módulo Relevador con Retardo Tiempo Ajustable 12VDC Salidas NC NO YLI ELECTRONIC PCB-505
- SKU / Modelo: PCB-505
- Marca: YLI ELECTRONIC
- Categoría: Tarjetas de Relevador
- Garantía: 1 año
Precio normal:
$ 49.99 MXN
Precio en oferta
$ 38.99MXN
Envío calculado al finalizar la compra.
193 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
YLI PCB505 - Módulo de Relevador con Retardo de Tiempo ajustable / Salidas NC y NO / Conexión de botón / Voltaje 12 VDC / 1 a 30 segundos
Modelo PCB-505 | Marca YLI ELECTRONIC
12 VDCRetardo 1-30 SegSalida NC y NOPulso Húmedo 12VUltra Compacto
El Módulo de Relevador PCB-505 de YLI Electronic es una solución profesional para control de retardo de tiempo ajustable en aplicaciones de automatización, control de acceso y seguridad. Con capacidad de configurar retardos de 1 a 30 segundos, este módulo permite activar dispositivos como cerraduras eléctricas, motores, alarmas o luces con precisión temporal.

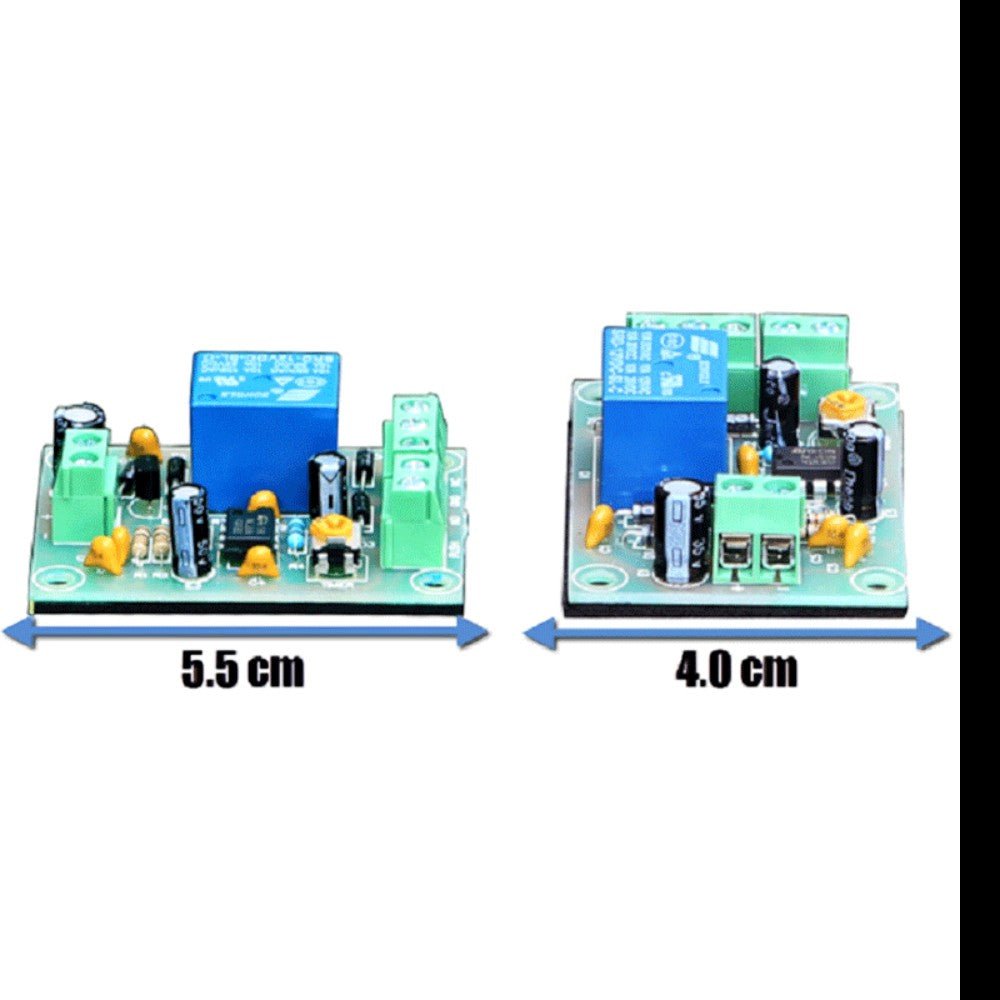

Su diseño compacto de 55x40.2x19.1mm y salida de pulso húmedo de 12V lo hace ideal para integrarse en sistemas de control donde se requiere un retardo programable antes de activar o desactivar un dispositivo. Compatible con botoneras y controladores, ofrece gran versatilidad en instalaciones profesionales.
Beneficios Principales
- Retardo Ajustable: Permite configurar tiempos de activación de 1 a 30 segundos según la necesidad de la aplicación
- Salidas Duales: Contactos NC (normalmente cerrado) y NO (normalmente abierto) para máxima flexibilidad de conexión
- Pulso Húmedo 12V: Salida de voltaje de 12VDC para alimentar directamente dispositivos compatibles sin necesidad de fuentes externas
- Diseño Compacto: Dimensiones reducidas de 55x40x19mm que facilitan su instalación en espacios limitados como gabinetes o cajas de conexión
- Conexión de Botón: Permite activación mediante pulsador o señal de control para aplicaciones manuales o automatizadas
- Bajo Consumo: Operación eficiente con solo 40mA de consumo eléctrico
- Amplio Rango de Temperatura: Funcionamiento confiable en ambientes de -20°C a +70°C
- Instalación Rápida: Diseño tipo PCB simplificado para montaje y conexionado sencillo
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | PCB-505 |
| Marca | YLI ELECTRONIC |
| Voltaje de Alimentación | 12 VDC |
| Consumo de Corriente | 40 mA |
| Rango de Retardo | 1 a 30 segundos (ajustable) |
| Tipo de Salida | Pulso Húmedo 12V |
| Contactos de Salida | NC (Normalmente Cerrado) y NO (Normalmente Abierto) |
| Método de Activación | Conexión de botón / señal de control |
| Dimensiones | 55L x 40.2W x 19.1H mm |
| Peso | 0.04 kg (40 gramos) |
| Temperatura de Operación | -20°C a +70°C |
| Tipo de Montaje | PCB (Circuito Impreso) |
Contenido del Paquete
📦 1x Módulo de Relevador PCB-505📄 Documentación técnica
Aplicaciones Recomendadas
🚪 Control de AccesoRetardo programable para apertura de cerraduras eléctricas y chapas magnéticas con tiempo de acceso controlado
🔔 Sistemas de AlarmaActivación temporal de sirenas, estrobos o luces de emergencia con retardo ajustable según protocolo
🏭 Automatización IndustrialControl de secuencias de activación en maquinaria con retardos precisos entre operaciones
💡 Iluminación TemporizadaEncendido automático de luces con apagado programado después del tiempo configurado
🚗 Barreras VehicularesControl de retardo en apertura/cierre de barreras para optimizar flujo vehicular
⚡ Automatización ResidencialActivación temporal de dispositivos domóticos como cortinas, extractores o ventiladores
Productos Complementarios
Fuentes de Poder 12VDCFuente de alimentación regulada para energizar el módulo y dispositivos conectados
Botoneras de ControlPulsadores de salida o botoneras para activación manual del módulo de retardo
Cerraduras EléctricasChapas magnéticas o electromecánicas compatibles con salida de 12VDC para aplicaciones de acceso
Gabinetes de ProtecciónCajas plásticas o metálicas para montaje protegido del módulo en instalaciones intemperie
Preguntas Frecuentes
¿Cómo se ajusta el tiempo de retardo en el módulo PCB-505?
El módulo PCB-505 cuenta con un potenciómetro ajustable que permite configurar el tiempo de retardo entre 1 y 30 segundos. Se ajusta manualmente girando el potenciómetro hasta obtener el retardo deseado para su aplicación específica.
¿Cuál es la diferencia entre las salidas NC y NO?
La salida NO (Normalmente Abierto) permanece desconectada en reposo y se cierra al activarse el relé. La salida NC (Normalmente Cerrado) permanece conectada en reposo y se abre al activarse. Esto permite conectar dispositivos que requieran activación positiva (NO) o negativa (NC) según la lógica de control necesaria.
¿Qué significa salida de pulso húmedo 12V?
El pulso húmedo significa que la salida del módulo proporciona voltaje de 12VDC al activarse, en lugar de solo cerrar un contacto seco. Esto permite alimentar directamente dispositivos de 12VDC sin necesidad de una fuente de poder adicional, simplificando la instalación.
¿Puedo usar este módulo en exteriores?
El módulo funciona en temperaturas de -20°C a +70°C, pero al no contar con protección IP específica, se recomienda instalarlo dentro de un gabinete o caja de protección adecuada para aplicaciones en exteriores, protegiéndolo de humedad, polvo y contacto directo con agua.
¿Qué dispositivos puedo conectar a la salida del PCB-505?
Puede conectar cerraduras eléctricas de 12VDC, luces LED, sirenas, motores pequeños, electroimanes, relés auxiliares o cualquier dispositivo compatible con alimentación de 12VDC. Verifique que el consumo del dispositivo no exceda la capacidad del relé del módulo.
¿Se requiere programación o software para configurar el módulo?
No, el módulo PCB-505 es completamente analógico y se configura mediante ajuste físico del potenciómetro integrado. No requiere software, programación ni herramientas especiales, lo que facilita su instalación y puesta en marcha inmediata.
📎 Descargas:📄 Ficha Técnica
