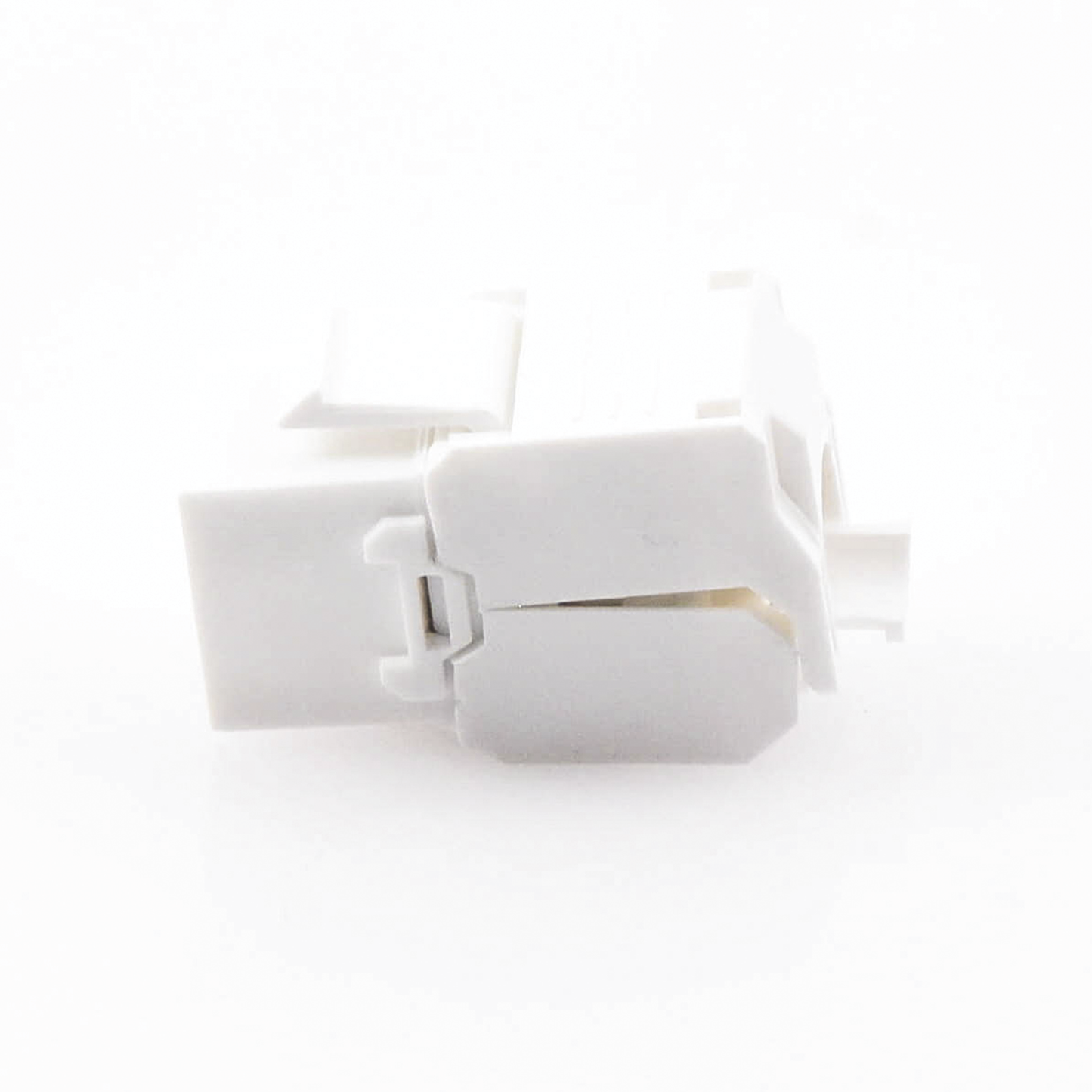

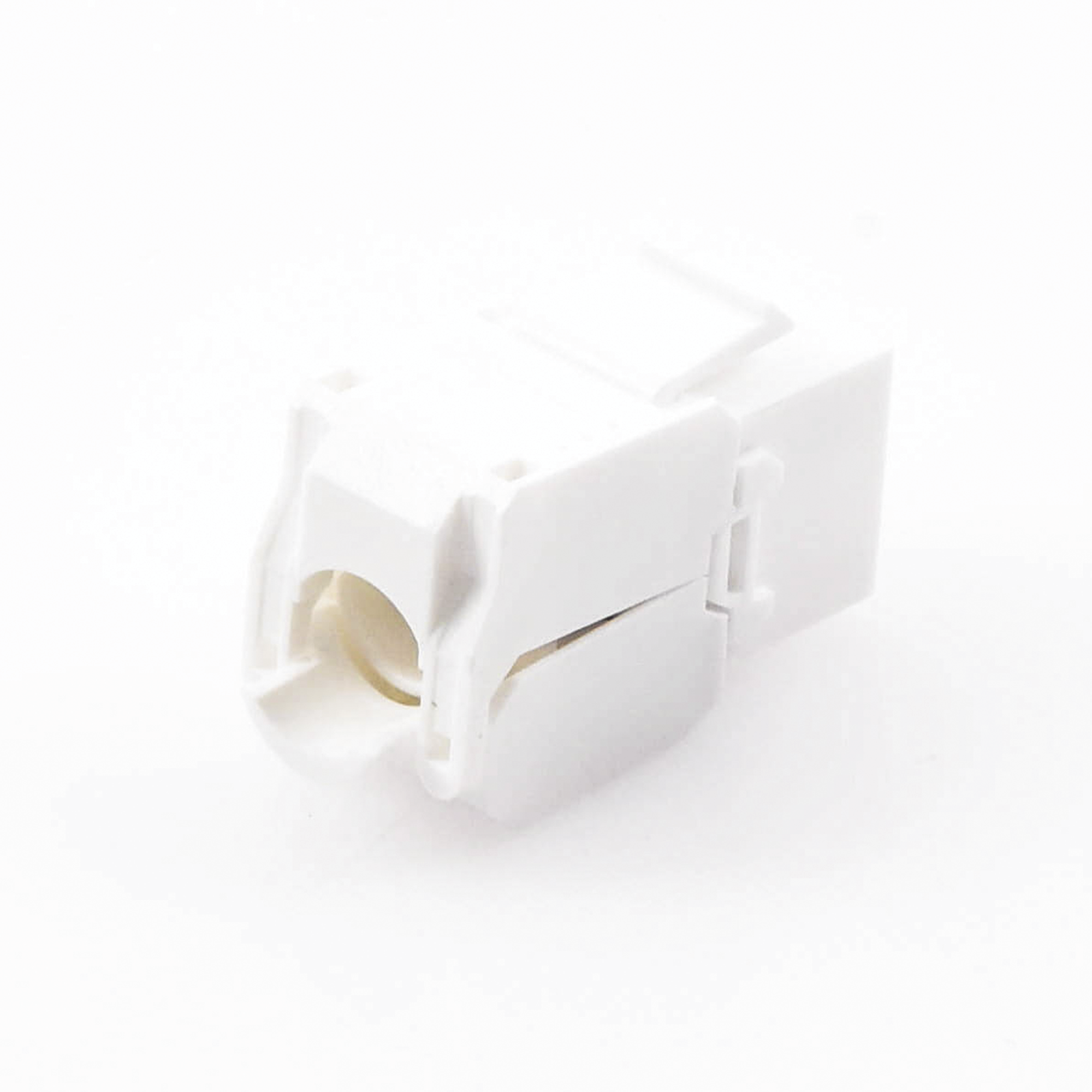

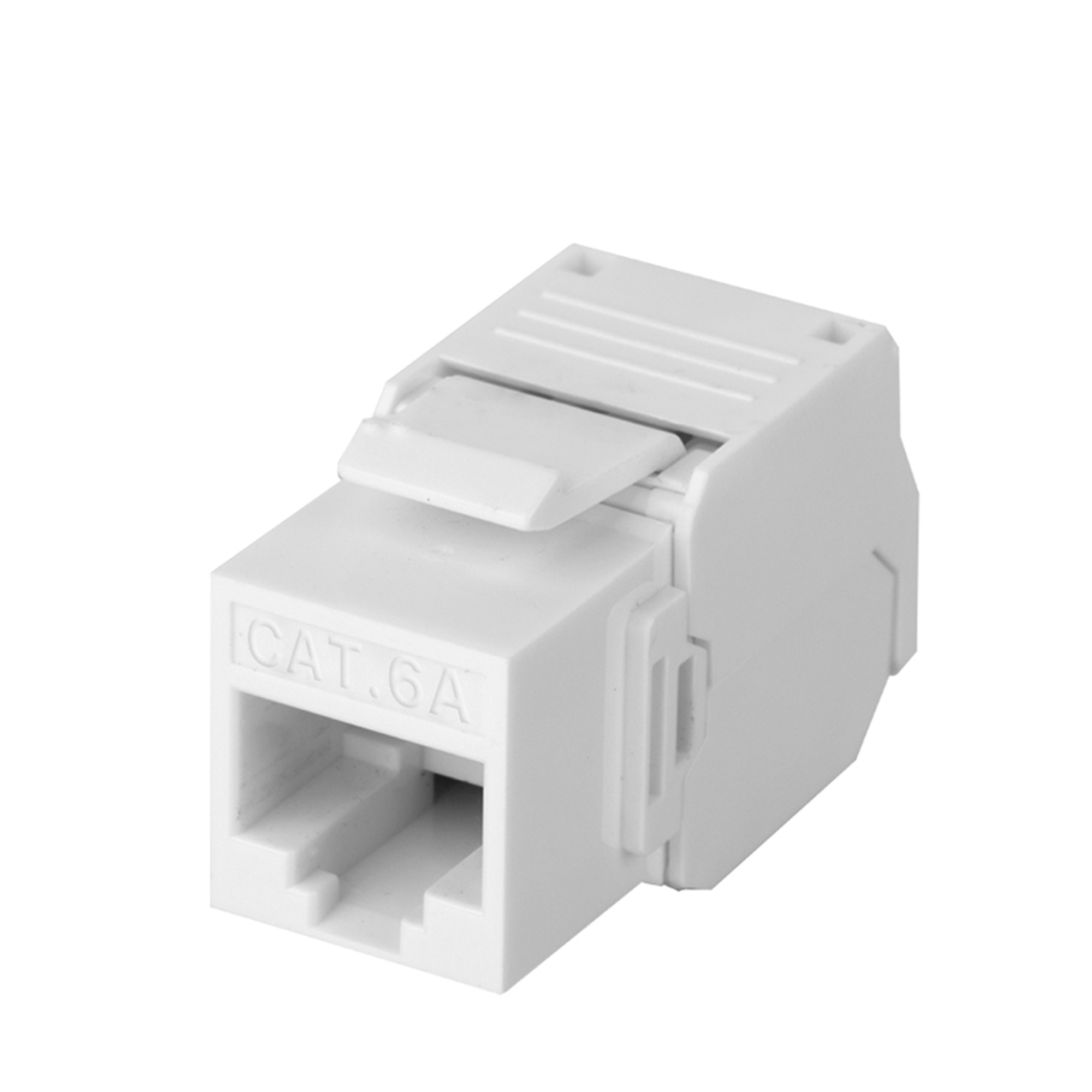

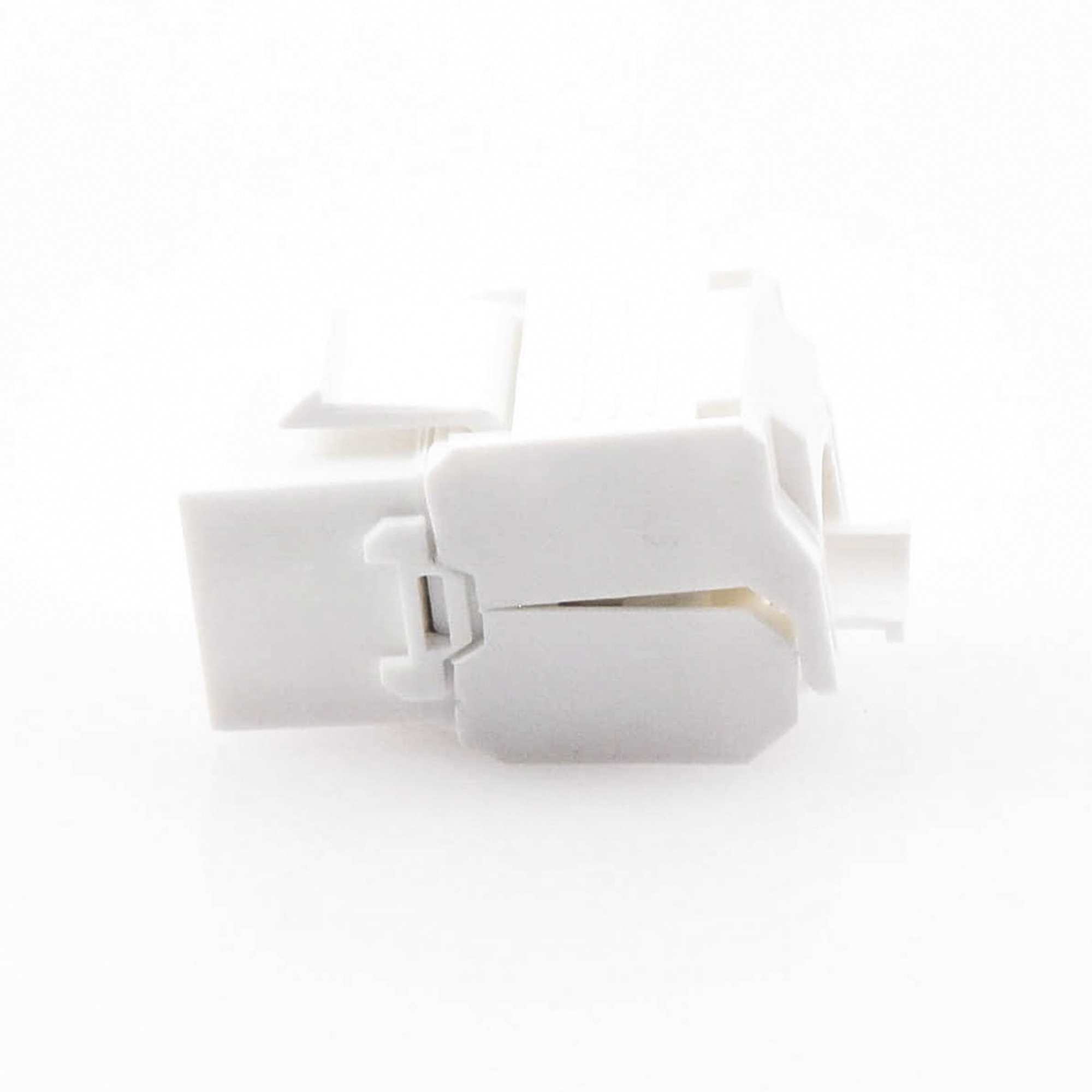

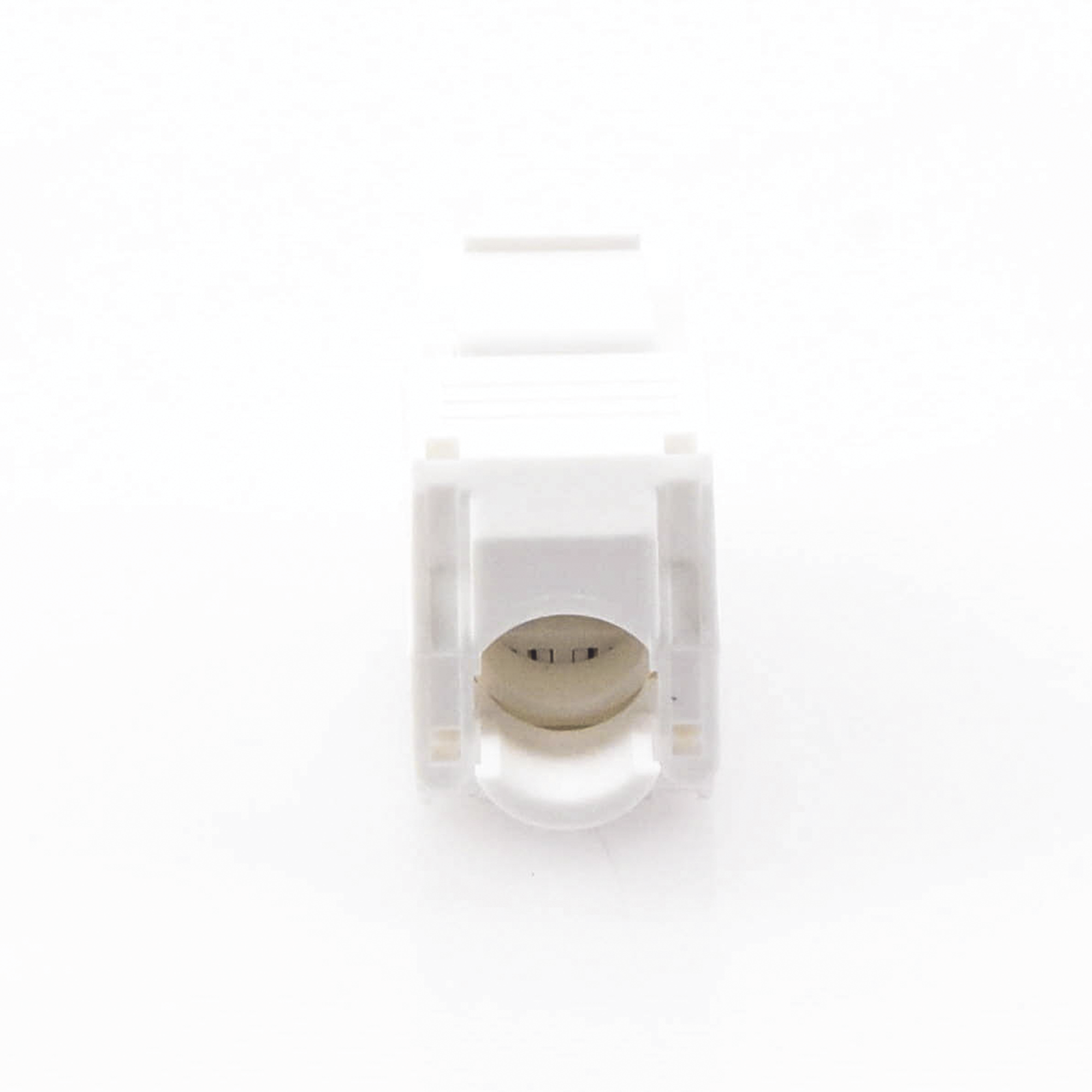

Módulo Jack Keystone Cat6A (Toolless), con Terminación en Ángulo 180 Grados Color Blanco, Compatible con Faceplate y Patchpanel Linkedpro
Modelo LP-KJ-6A-TTWH | Marca LINKEDPRO BY EPCOM
Cat6A10 GbpsToolless sin herramientas500 MHzTerminación 180°Compatible T568A/B
El módulo jack keystone LP-KJ-6A-TTWH es un conector RJ45 Cat6A con sistema de terminación sin herramientas (toolless) que soporta velocidades de hasta 10 Gbps a 100 metros y frecuencias de hasta 500 MHz según estándar TIA-568-C.2. Su diseño con terminación en ángulo de 180 grados facilita la instalación en faceplates, patch panels y cajas de superficie, permitiendo conexiones de red de alto rendimiento sin necesidad de herramientas de impacto.
Este jack keystone categoría 6A es ideal para instalaciones profesionales de cableado estructurado donde se requiere velocidad Gigabit Ethernet y 10 Gigabit Ethernet. Su sistema toolless permite terminaciones rápidas y confiables mediante inserción directa de los conductores, reduciendo el tiempo de instalación hasta en 50% comparado con jacks tradicionales. Compatible con cables UTP y FTP Cat6A, cumple con estándares IEEE 802.3an para 10GBASE-T.
El acabado en color blanco permite integración discreta en instalaciones residenciales, comerciales y corporativas. Su construcción de alta calidad garantiza conexiones estables y durabilidad superior en ambientes de uso intensivo, manteniendo los parámetros de transmisión Cat6A con pérdida de retorno superior a 35 dB y crosstalk optimizado para enlaces de hasta 100 metros.
Beneficios Principales
- Sistema toolless sin herramientas para instalación rápida y sencilla en campo sin ponchadora
- Soporta velocidades de red hasta 10 Gbps (10 Gigabit Ethernet) y ancho de banda de 500 MHz
- Terminación en ángulo 180 grados que facilita el enrutamiento de cables en espacios reducidos
- Compatible con estándares T568A y T568B para máxima flexibilidad en cableado estructurado
- Diseño keystone universal compatible con faceplates, patch panels y cajas de superficie estándar
- Certificación Cat6A que garantiza rendimiento para aplicaciones 10GBASE-T según IEEE 802.3an
- Construcción robusta con contactos bañados en oro de 50 micrones para máxima conductividad
- Reducción de tiempo de instalación hasta 50% comparado con jacks de terminación tradicional
Especificaciones Técnicas
| Característica |
Especificación |
| Categoría de Cable |
Cat6A (Clase EA) |
| Velocidad Máxima |
10 Gbps (10GBASE-T) |
| Ancho de Banda |
500 MHz |
| Tipo de Conector |
RJ45 8P8C Hembra |
| Sistema de Terminación |
Toolless (sin herramientas) |
| Ángulo de Terminación |
180 grados (recto) |
| Estándares Compatibles |
TIA-568-C.2, ISO/IEC 11801, T568A/T568B |
| Tipo de Cable Compatible |
UTP y FTP Cat6A 22-26 AWG |
| Formato |
Keystone modular estándar |
| Material Contactos |
Bronce fosforado con baño de oro 50µ" |
| Material Carcasa |
Policarbonato de alto impacto UL94V-0 |
| Color |
Blanco |
| Pérdida de Retorno |
> 35 dB @ 500 MHz |
| Ciclos de Inserción |
Mínimo 750 ciclos |
| Temperatura Operación |
-10°C a +60°C |
| Aplicaciones |
10GBASE-T, 1000BASE-T, PoE++, IEEE 802.3bt |
Contenido del Paquete
1x Módulo Jack Keystone Cat6A LP-KJ-6A-TTWH1x Cubierta protectora contra polvoManual de instalación
Aplicaciones Recomendadas
Redes 10 Gigabit EthernetInstalaciones corporativas con switches 10G, servidores y NAS de alto rendimiento
Cableado Estructurado EmpresarialTerminaciones en patch panels, faceplates y puntos de red certificados Cat6A
Power over Ethernet PoE++Alimentación IEEE 802.3bt hasta 100W para puntos de acceso WiFi 6E y cámaras IP 4K
Data Centers y Salas de ServidoresInterconexión de equipos de red con requisitos de baja latencia y alto throughput
Productos Complementarios
Faceplate 2 Puertos KeystonePlaca de pared para montaje de jacks en puntos de red residenciales y oficinas
Patch Panel 24 Puertos Cat6APanel de parcheo para rack 19" compatible con jacks keystone modulares
Bobina Cable UTP Cat6A 305mCable certificado Cat6A para tendido e instalación de cableado estructurado
Patch Cord Cat6A SSTP 2mCable de parcheo blindado para conexión final entre jack y equipo terminal
Probador de Cables de RedCertificador o tester para verificar continuidad y rendimiento de enlaces Cat6A
Caja de Superficie 2 KeystoneCaja sobreponer para instalaciones donde no es posible empotrar en pared
Preguntas Frecuentes
¿Qué significa sistema toolless y qué ventajas ofrece?
El sistema toolless o sin herramientas permite terminar el cable sin necesidad de ponchadora o herramienta de impacto. Los conductores se insertan directamente en las ranuras de terminación y una cubierta con mecanismo de presión realiza la conexión IDC. Esto reduce el tiempo de instalación hasta 50%, elimina errores por mala ponchadura y permite terminaciones confiables incluso sin experiencia previa.
¿Es compatible con cables Cat6 estándar o solo Cat6A?
Si bien está diseñado para Cat6A, el jack LP-KJ-6A-TTWH es retrocompatible con cables Cat6 estándar. Sin embargo, para obtener certificación Cat6A completa del enlace, se debe usar cable Cat6A certificado. Con cable Cat6 funcionará perfectamente para Gigabit Ethernet pero no alcanzará certificación 10GBASE-T a 100 metros.
¿Qué significa terminación en ángulo 180 grados?
La terminación a 180 grados significa que el cable entra y sale en línea recta por la parte posterior del jack, sin dobleces. Esto facilita la instalación en patch panels y cajas de poca profundidad, permite mejor organización del cableado y reduce el estrés mecánico en el cable, mejorando la confiabilidad a largo plazo.
¿Soporta Power over Ethernet (PoE) de alta potencia?
Sí, al ser Cat6A cumple con los requisitos para IEEE 802.3bt (PoE++) que permite hasta 100W de potencia. Sus contactos bañados en oro de 50 micrones garantizan baja resistencia eléctrica y mínima pérdida de potencia, siendo ideal para alimentar puntos de acceso WiFi 6E, cámaras PTZ 4K, teléfonos IP y otros dispositivos de alto consumo.
¿Cuántos ciclos de inserción soporta antes de degradarse?
El jack LP-KJ-6A-TTWH está certificado para mínimo 750 ciclos de inserción/extracción, cumpliendo con estándar TIA-568-C.2. Esto lo hace adecuado tanto para puntos de usuario final con conexiones ocasionales como para patch panels en salas de telecomunicaciones con cambios frecuentes de configuración.
¿Se puede usar en instalaciones exteriores?
Este jack está diseñado para uso en interiores con temperatura de operación de -10°C a +60°C. Para instalaciones exteriores se recomienda instalarlo dentro de cajas de conexión con grado de protección IP65 o superior que lo protejan de humedad, polvo y radiación UV directa. No debe quedar expuesto a la intemperie sin protección adecuada.
