Montaje para 3 Panel Solar, Riel "8" de 4050mm para Módulos con Espesor de 35mm, Velocidad de Viento Máx. 136km/h (20° a 45°)
Modelo: VEKTOR8R3M | Marca: EPCOM POWERLINE
4050mm (13.3 pies)Capacidad 3 PanelesRiel en 8 AluminioResistencia Viento 136 km/hÁngulo 20° a 45°Espesor Módulo 35mmAluminio AnodizadoAnti-Corrosión

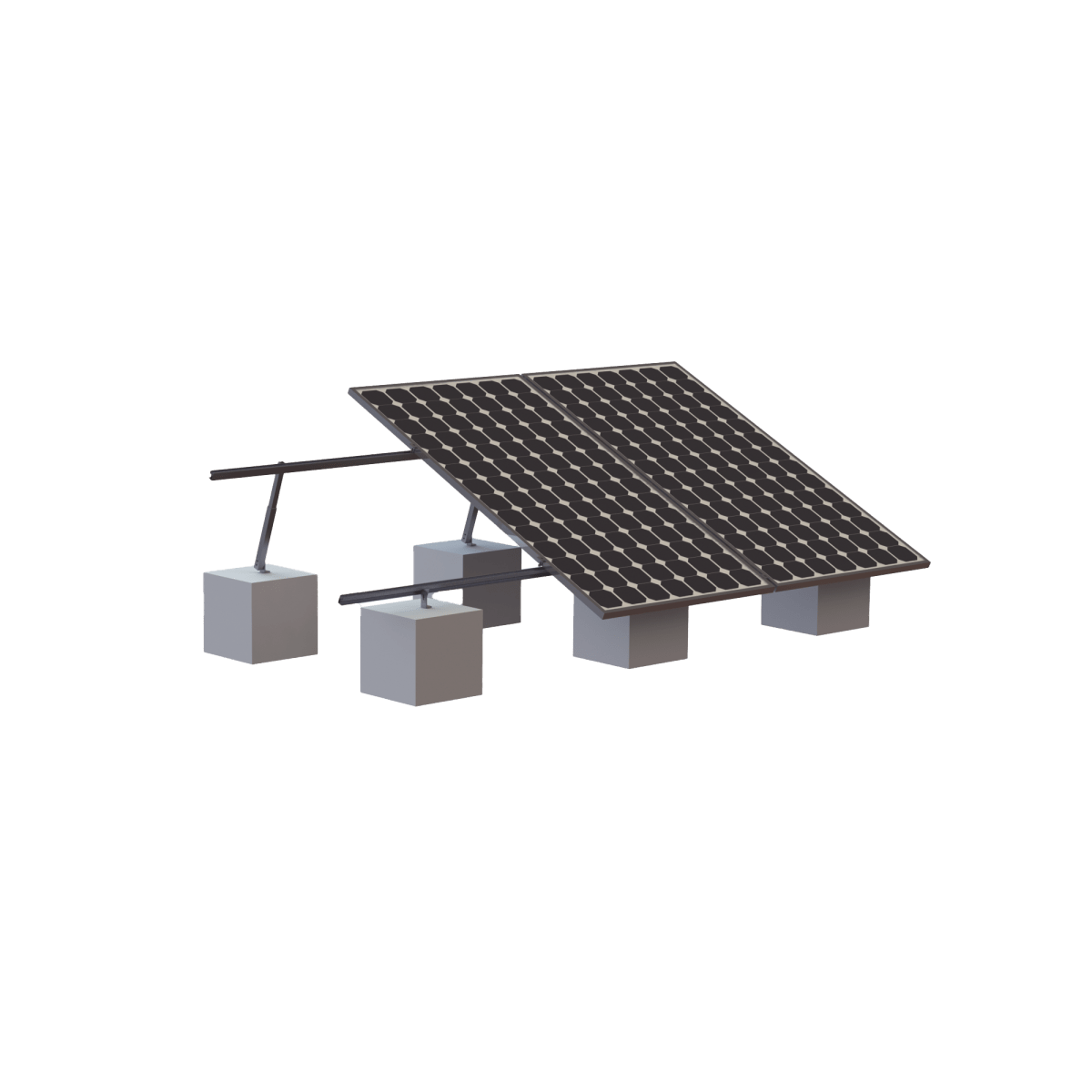

El sistema de montaje VEKTOR8R3M es una estructura diseñada para la instalación segura de 3 paneles solares fotovoltaicos en superficies planas, fabricado con riel perfil tipo 8 de aluminio anodizado de 4050mm de longitud que soporta módulos con espesor de hasta 35mm y resiste cargas de viento de hasta 136 km/h con ángulos de inclinación ajustables de 20° a 45° según normas de ingeniería estructural. Este montaje profesional mitiga la corrosión por efecto del par galvánico, garantizando instalaciones solares de larga vida útil en climas agresivos gracias a su recubrimiento de aluminio anodizado que protege contra oxidación, salinidad y exposición UV prolongada.
EPCOM POWERLINE ofrece con este sistema de montaje una solución robusta y duradera que cumple con los requerimientos técnicos más estrictos para instalaciones fotovoltaicas residenciales, comerciales e industriales. El diseño en riel tipo 8 permite una instalación modular rápida y segura, reduciendo tiempos de montaje en campo y asegurando la correcta sujeción de los paneles solares bajo condiciones climáticas extremas. Compatible con la mayoría de paneles solares de marco estándar, este montaje garantiza estabilidad estructural y protección de la inversión fotovoltaica.
La estructura VEKTOR8R3M está diseñada para instaladores profesionales que buscan un sistema de montaje confiable, resistente y fácil de ensamblar. El aluminio anodizado ofrece una resistencia superior a la corrosión galvánica comparado con sistemas de acero galvanizado tradicional, eliminando el riesgo de degradación por contacto entre metales diferentes. La capacidad de ajuste angular entre 20° y 45° permite optimizar la captación solar según la latitud geográfica de instalación, maximizando la eficiencia energética del sistema fotovoltaico.
Beneficios Principales
- Aluminio anodizado de alta resistencia que elimina la corrosión por par galvánico y prolonga la vida útil del sistema de montaje en ambientes salinos, húmedos o industriales
- Riel perfil tipo 8 de 4050mm de longitud que permite instalación modular rápida y ajuste preciso de 3 paneles solares con espesor de marco hasta 35mm
- Resistencia estructural certificada para cargas de viento de hasta 136 km/h, garantizando estabilidad y seguridad en zonas de alta exposición eólica
- Ángulo de inclinación ajustable de 20° a 45° para optimizar la captación solar según latitud geográfica y maximizar la generación fotovoltaica
- Diseño modular compatible con la mayoría de paneles solares de marco estándar, facilitando la instalación y reduciendo tiempos de montaje en campo
- Protección UV y anti-oxidación garantizada por el proceso de anodizado del aluminio, asegurando integridad estructural por más de 25 años
- Sistema ligero y de fácil transporte que reduce costos logísticos y permite instalaciones en techos con capacidad de carga limitada
- Compatibilidad con sistemas fotovoltaicos residenciales, comerciales e industriales, ofreciendo versatilidad para diferentes tipos de proyectos solares
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
VEKTOR8R3M |
| Marca |
EPCOM POWERLINE |
| Capacidad de Paneles |
3 paneles solares |
| Longitud de Riel |
4050mm (13.3 pies) |
| Tipo de Riel |
Perfil tipo 8 aluminio anodizado |
| Material de Construcción |
Aluminio anodizado anti-corrosión |
| Espesor de Módulo Compatible |
Hasta 35mm |
| Resistencia al Viento |
Hasta 136 km/h |
| Ángulo de Inclinación |
Ajustable de 20° a 45° |
| Protección contra Corrosión |
Anodizado mitiga par galvánico |
| Tipo de Instalación |
Superficie plana (techo, suelo) |
| Aplicación |
Residencial, comercial, industrial |
Contenido del Paquete
📦 1x Riel Perfil Tipo 8 de 4050mm🔩 Set de Tornillería y Sujetadores📐 Soportes de Inclinación Ajustable🔧 Abrazaderas para Módulos 35mm📋 Manual de Instalación
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistema de montaje ideal para techos planos de viviendas con hasta 3 paneles solares, optimizando espacio y captación solar
🏢 Proyectos ComercialesMontaje robusto para edificios comerciales que requieren sistemas fotovoltaicos escalables con resistencia estructural certificada
🏭 Aplicaciones IndustrialesEstructura resistente a ambientes agresivos industriales con alta exposición a corrosión, viento y condiciones extremas
🌊 Zonas Costeras y SalinasProtección anti-corrosión por anodizado ideal para instalaciones en ambientes marinos con alta salinidad en el aire
⚡ Sistemas Off-Grid y HíbridosBase estructural confiable para sistemas solares aislados y de respaldo energético con configuraciones de 3 paneles
🌍 Instalaciones en Latitudes VariablesAjuste angular de 20° a 45° permite adaptación óptima a diferentes ubicaciones geográficas para máxima eficiencia
Productos Complementarios
Paneles Solares 550W-650WMódulos fotovoltaicos monocristalinos compatibles con marco de hasta 35mm para montaje en estructura VEKTOR8R3M
Conectores MC4Conectores solares certificados para interconexión segura de paneles y cableado del sistema fotovoltaico
Cable Fotovoltaico 10 AWGCable solar XLPE resistente UV para conexión entre paneles y inversor con certificación para intemperie
Inversor Solar On-Grid/Off-GridInversores compatibles para sistemas de 3 paneles (1.6kW-2kW) con MPPT para máxima eficiencia de conversión
Sistema de Puesta a TierraConectores y varillas de tierra física para protección contra descargas eléctricas en estructura metálica
Sellador UV para MontajesSelladores de poliuretano resistentes a intemperie para impermeabilización de perforaciones en techos
Preguntas Frecuentes
¿Este montaje es compatible con cualquier marca de panel solar?
Sí, el montaje VEKTOR8R3M es compatible con la mayoría de paneles solares de marco estándar siempre que el espesor del marco no exceda los 35mm. Esto incluye marcas como LONGi, JA Solar, Trina, Canadian Solar, Jinko y la mayoría de fabricantes internacionales. El sistema de abrazaderas ajustables se adapta a diferentes dimensiones de módulos fotovoltaicos, tanto de 60 celdas como de 72 celdas (formato estándar y half-cell).
¿Qué significa que el montaje resiste vientos de hasta 136 km/h?
Esta especificación indica que la estructura ha sido diseñada y calculada estructuralmente para soportar cargas de viento de hasta 136 km/h (equivalente a 37.8 m/s o 84.5 mph) cuando se instala con ángulos de inclinación entre 20° y 45°. Esto la hace apta para zonas con vientos moderados a fuertes, pero en zonas de huracanes o vientos extremos superiores se recomienda consultar con un ingeniero estructural para refuerzos adicionales o sistemas de anclaje especializados.
¿Por qué es importante el aluminio anodizado vs acero galvanizado?
El aluminio anodizado elimina el problema del par galvánico (corrosión electroquímica) que ocurre cuando se mezclan metales diferentes con los marcos de aluminio de los paneles solares. En sistemas de acero galvanizado, el contacto entre acero y aluminio acelera la corrosión en presencia de humedad. El anodizado de EPCOM POWERLINE crea una capa protectora de óxido de aluminio que es químicamente compatible con los marcos de los paneles, prolongando la vida útil del sistema de 15-20 años típicos en acero galvanizado a más de 25 años sin degradación significativa.
¿Puedo instalar este montaje en techo inclinado o solo en superficies planas?
El VEKTOR8R3M está diseñado principalmente para instalación en superficies planas como techos horizontales o instalaciones en suelo. Para techos inclinados se requieren sistemas de montaje con bases ajustables o rieles flush-mount que se adapten al ángulo del techo. Sin embargo, en techos con inclinación menor a 10° se puede utilizar este sistema para agregar inclinación adicional y alcanzar el ángulo óptimo de captación solar (20° a 45°) según la latitud de instalación.
¿Qué herramientas necesito para instalar este sistema de montaje?
Para la instalación del VEKTOR8R3M se requieren herramientas básicas de construcción: taladro eléctrico con brocas para concreto o metal (según superficie), llaves de tuercas métricas, nivel de burbuja o láser, cinta métrica, marcador, equipo de seguridad (arnés si es instalación en altura), y dependiendo del tipo de techo pueden necesitarse anclas de expansión, taquetes químicos o tornillos autoperforantes. El manual de instalación incluye diagrama de montaje y especificaciones de torque para los sujetadores.
¿Cuál es el ángulo de inclinación óptimo para mi ubicación?
El ángulo óptimo de inclinación de paneles solares generalmente es igual a la latitud geográfica de la instalación ±5°. Para México: Ciudad de México (19°N) óptimo ~20-25°, Monterrey (25°N) ~25-30°, Guadalajara (20°N) ~20-25°, Cancún (21°N) ~20-25°. El sistema VEKTOR8R3M permite ajuste de 20° a 45°, cubriendo la mayoría de latitudes en México y Latinoamérica. En instalaciones fijas se recomienda un ángulo intermedio que balancee producción anual, mientras que para maximizar producción en invierno se prefieren ángulos mayores (35-45°).
¿Este montaje incluye los paneles solares o se venden por separado?
El VEKTOR8R3M es únicamente el sistema de montaje estructural (rieles, soportes, tornillería y abrazaderas). Los paneles solares fotovoltaicos se venden por separado y deben seleccionarse según la potencia deseada del sistema. Para un arreglo de 3 paneles se recomienda potencias individuales de 400W a 650W, logrando sistemas totales de 1.2kW a 1.95kW. Consulte en nuestra tienda los paneles solares compatibles de marcas como LONGi, Trina Solar, Canadian Solar y JA Solar.
