Montaje para Panel Solar 2x4 en Piso Riel 2200mm Módulos 40mm Viento 151km/h EPCOM POWERLINE EPLGM012X4XL
- SKU / Modelo: EPLGM012X4XL
- Marca: EPCOM POWERLINE
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto EPLGM012X4XL vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
Montaje para Panel Solar, Riel "3" de 2200mm para Módulos con Espesor de 40mm, Velocidad de Viento Máx. 151km h
Modelo EPLGM012X4XL · EPCOM POWERLINE

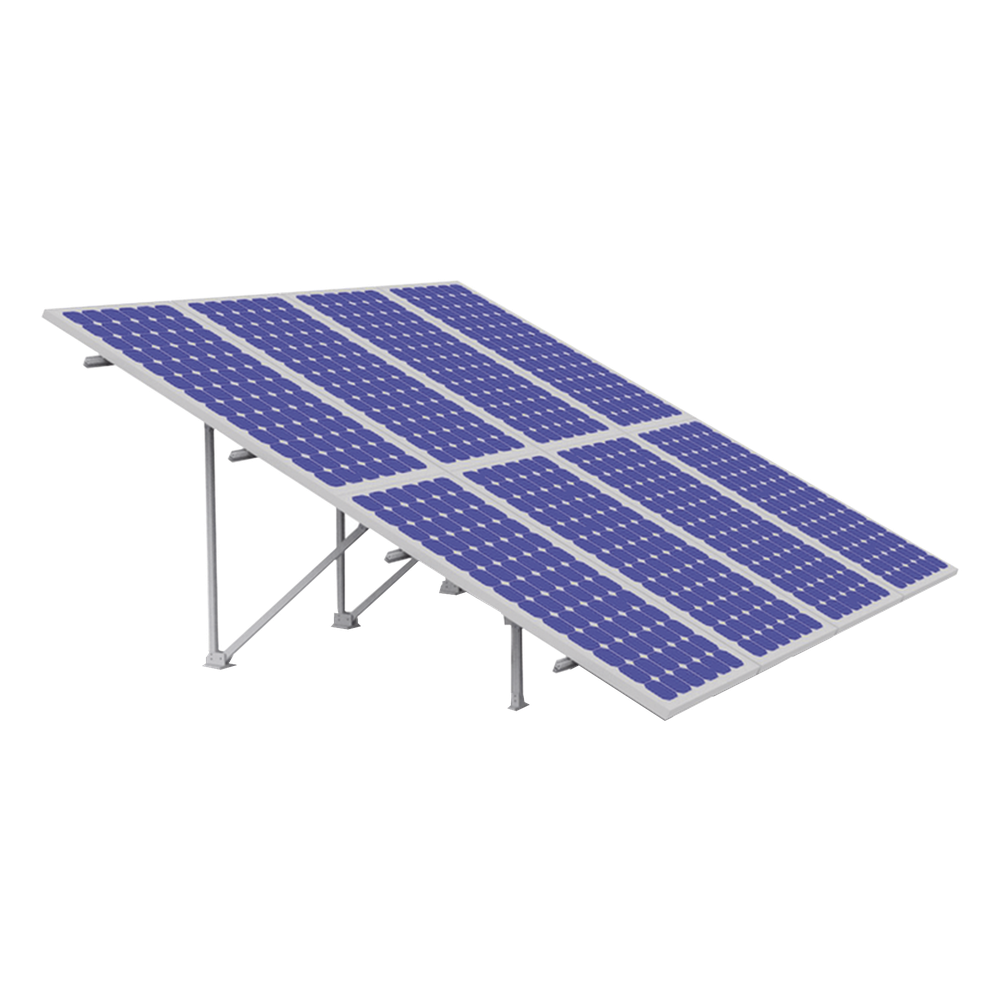

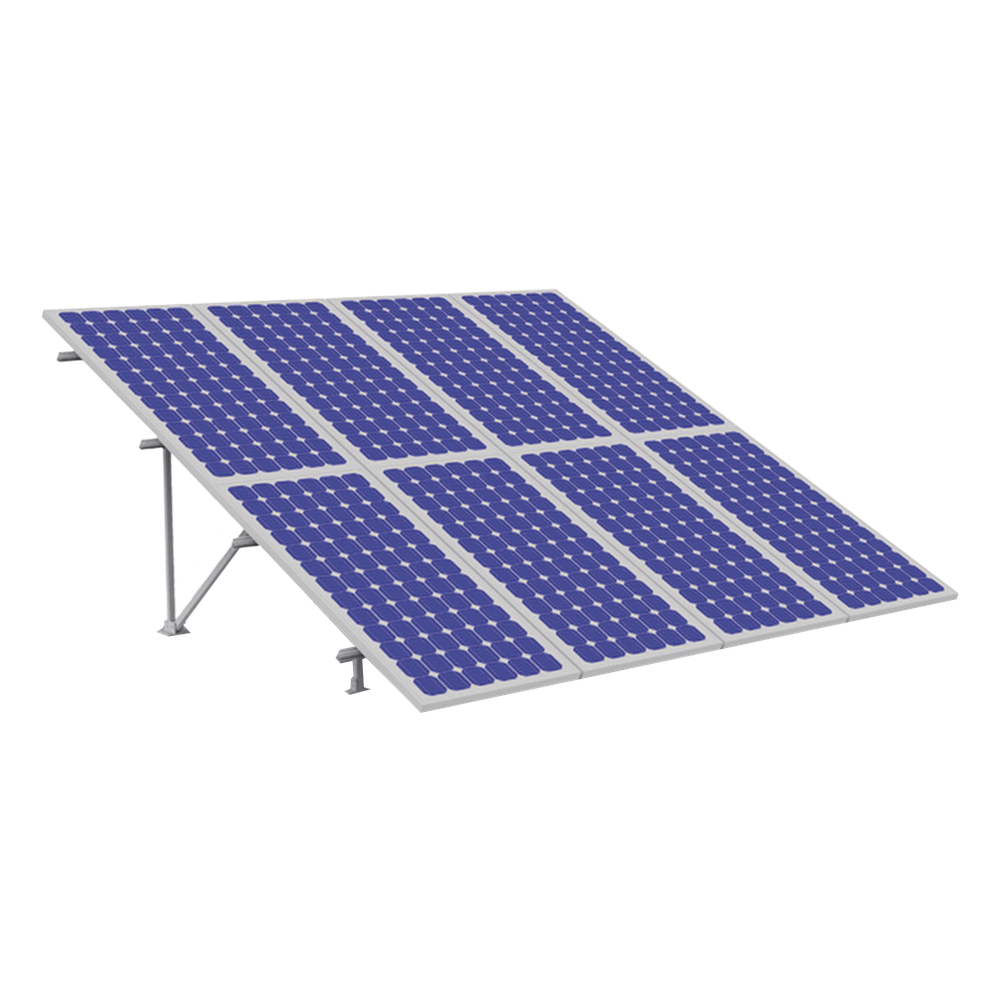

El EPLGM012X4XL de EPCOM POWERLINE es un montaje para panel solar (estructura para módulos fotovoltaicos) diseñado para fijarse en piso o base de concreto. Soporta un arreglo de 2x4 módulos de 40 mm de espesor con inclinación de 25°, riel de 2200 mm y velocidad de viento máxima de 151 km/h. Pesa 59 kg.
Dentro de la categoría de montajes para paneles solares, el kit EPLGM012X4XL de EPCOM POWERLINE reúne tubos, soportes, rieles, sujetadores finales e intermedios, tornillos de expansión M10 y clips de conexión a tierra. Con esta estructura se arma una mesa de 8 módulos sobre bases de concreto, sin necesidad de comprar piezas sueltas.
La guía del fabricante contempla bloques o barras de concreto separados 1200 mm y 1851 mm entre sí, con un ancho de arreglo de 4400 mm. El montaje EPLGM012X4XL no incluye los módulos fotovoltaicos, el electrodo ni el cable de aterrizaje, que deben considerarse aparte en el proyecto.
¿Cómo funciona y para qué sirve?
Un montaje solar de piso sostiene los módulos fotovoltaicos sobre una estructura inclinada anclada a bases de concreto. Los postes frontal y trasero, junto con el tubo de soporte, forman un triángulo que fija el ángulo de inclinación; en el EPLGM012X4XL ese ángulo es de 25°. Sobre la viga principal se colocan soportes en L que sostienen los rieles.
Los módulos se aseguran al riel con sujetadores: los finales van en los extremos de cada fila y los intermedios entre módulos contiguos. La guía del fabricante indica un par de apriete de 8 Nm. Los clips de conexión a tierra (Ground Clip) crean continuidad eléctrica entre módulos y rieles, aunque el electrodo y el cable de tierra se adquieren por separado.
Al elegir una estructura conviene verificar el espesor del marco del módulo, su ancho y la carga de viento de la zona. En este modelo el sujetador final es para marco de 40 mm; para marcos de 30 mm o 35 mm el proveedor indica sujetadores finales distintos. La guía es general y no sustituye un diseño de ingeniería específico del sitio, por lo que se debe considerar el tipo de suelo y las condiciones ambientales.
Beneficios Principales
- Aluminio anodizado: Reduce la corrosión por par galvánico y prolonga la vida de la estructura a la intemperie.
- Resistencia al viento: Soporta vientos de hasta 151 km/h, útil en zonas expuestas.
- Kit completo de herrajes: Incluye rieles, tubos, sujetadores y tornillos, de modo que el instalador no arma la lista de piezas por separado.
- Aterrizaje integrado: Los clips Ground Clip simplifican la conexión a tierra de módulos y rieles.
- Inclinación fija de 25°: Define un ángulo de montaje conocido para planear el arreglo y la separación entre filas.
- Anclaje a concreto: Incluye 24 tornillos expansores M10 para fijar la estructura a bloques o barras de concreto.
- Guía de instalación: El fabricante entrega dimensiones, herramientas y pasos de armado para planear el sitio.
Especificaciones Técnicas
General
| Marca | EPCOM POWERLINE |
| Modelo | EPLGM012X4XL |
| Tipo de montaje | Montaje solar en piso o base de concreto |
| Material | Aluminio anodizado |
| Garantía | 3 años |
Compatibilidad
| Arreglo de módulos | 2x4 (8 módulos); también 2x2 según la guía |
| Espesor del módulo | 40 mm |
| Dimensiones del módulo de referencia | 1956 x 992 x 40 mm |
| Ancho máximo del módulo (instalación de 4 módulos) | menor a 1026 mm |
Estructura
| Inclinación | 25° |
| Riel | Riel 3 de 2200 mm (EPL-SR3-2200) |
| Velocidad máxima del viento | 151 km/h |
| Sistema de aterrizaje | Ground Clip integrado (no incluye electrodo ni cable) |
| Par de apriete de sujetadores | 8 Nm |
Físicas
| Ancho del arreglo | 4400 mm |
| Separación entre bases de concreto | 1200 mm (lateral) y 1851 mm (frontal-trasera) |
| Peso | 59 kg |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Para la instalación de 4 módulos, el ancho de cada módulo debe ser menor a 1026 mm.
Se sugiere revisar compatibilidad con el departamento de ingeniería.
La guía es una instrucción general de planeación e instalación; no es un documento de diseño de ingeniería específico del sitio ni considera condiciones del suelo o ambiente.
Par de apriete recomendado de los sujetadores: 8 Nm.
Dejar un espacio de expansión, aproximadamente del ancho de un dedo, en las uniones de los rieles.
Herramientas: llave Allen de 4 mm y 6 mm, juego de llaves de 9, 13, 17 y 19 mm, herramienta eléctrica.
