Montaje para Panel Solar 1x4 Riel 4400mm Módulos 40mm Viento 151km/h Aluminio EPCOM POWERLINE EPLAM011X4LCXL
- SKU / Modelo: EPLAM011X4LCXL
- Marca: EPCOM POWERLINE
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto EPLAM011X4LCXL vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
Montaje para Panel Solar, Riel "3" de 4400mm para Módulos con Espesor de 40mm, Velocidad de Viento Máx. 151km h
Modelo EPLAM011X4LCXL · EPCOM POWERLINE

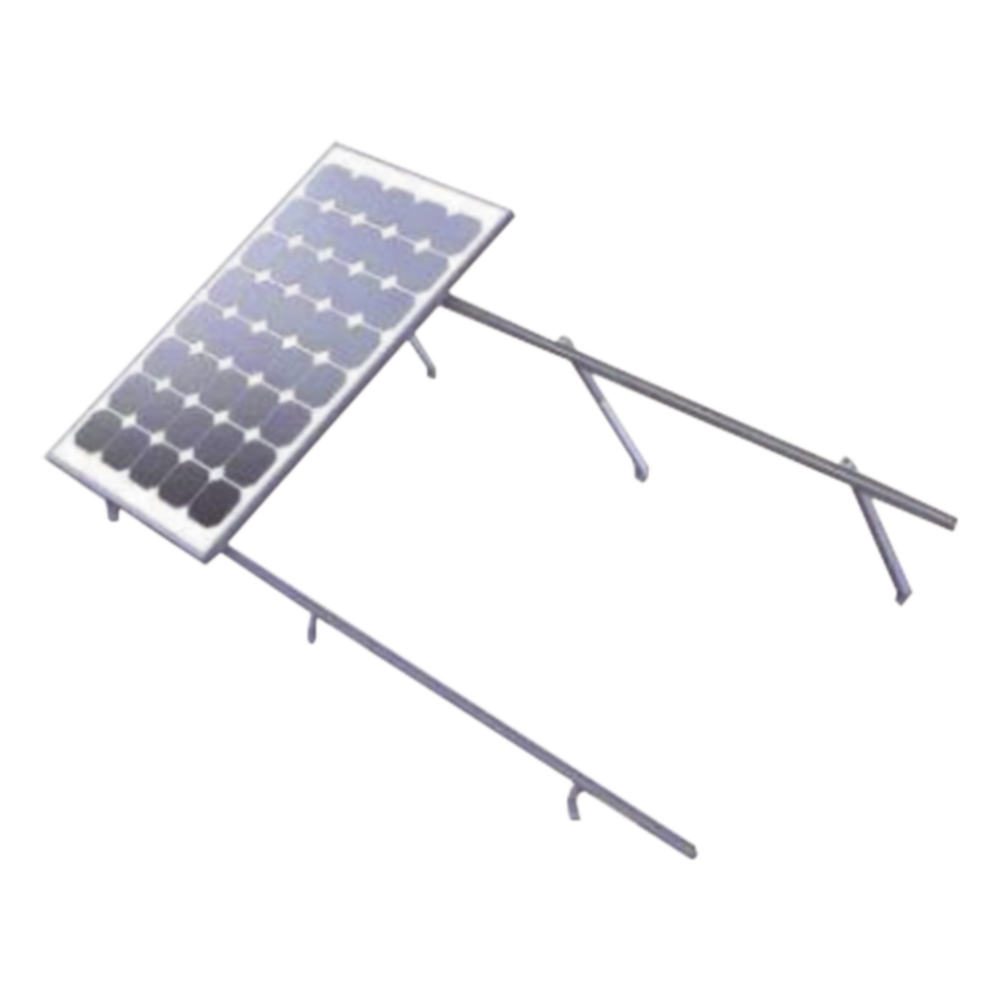

El montaje EPLAM011X4LCXL de EPCOM POWERLINE es una estructura de aluminio anodizado para instalar un arreglo de 1x4 módulos fotovoltaicos de 40 mm de espesor sobre techo o piso de concreto. Ofrece inclinación de 20 a 30°, resiste vientos de hasta 151 km/h y pesa 14.2 kg.
El kit EPLAM011X4LCXL incluye dos rieles EPL-SR3-4400 de 4400 mm, tres soportes ajustables de 455 mm, sujetadores finales e intermedios de 40 mm y el sistema de aterrizaje Ground Clip. Es una estructura de montaje para panel solar (módulo fotovoltaico) y permite inclinar los módulos para mejorar su captación de energía.
Los anclajes al concreto se hacen con seis tornillos expansores M8*70 de acero inoxidable. Con una separación de 1600 mm entre soportes y 1250 mm entre apoyos, la instalación requiere solo llave Allen y llaves españolas. El kit no incluye los módulos, el electrodo ni el cable de puesta a tierra.
¿Cómo funciona y para qué sirve?
Un montaje solar inclinado sujeta los módulos en dos rieles de aluminio, que se apoyan en soportes L fijados a la superficie con tornillos expansores. Los soportes ajustables fijan el ángulo de inclinación; en el EPLAM011X4LCXL el rango es de 20 a 30°, útil para orientar los módulos sobre una losa plana de concreto.
Los módulos se sujetan al riel con sujetadores finales en los extremos del arreglo y sujetadores intermedios entre módulos. En este kit son de 40 mm, medida que debe coincidir con la altura del marco del módulo; si el marco es de 30 o 35 mm se requieren sujetadores específicos.
El aluminio anodizado reduce la corrosión y evita el par galvánico entre metales distintos. El Ground Clip integrado permite aterrizar los módulos a través de los sujetadores y el conector de tierra del riel; el electrodo y el cable de aterrizaje se adquieren por separado.
Beneficios Principales
- Resistencia al viento: Soporta vientos de hasta 151 km/h, adecuado para azoteas expuestas.
- Aluminio anodizado: Mitiga la corrosión y el par galvánico, lo que alarga la vida de la estructura.
- Inclinación ajustable: El rango de 20 a 30° permite orientar los módulos según el sitio de instalación.
- Aterrizaje integrado: El sistema Ground Clip simplifica la puesta a tierra de los módulos.
- Kit completo 1x4: Incluye rieles, soportes, sujetadores y tornillería para cuatro módulos, sin comprar piezas sueltas.
- Instalación con herramienta básica: Se arma con llave Allen y llaves españolas.
- Anclaje a concreto: Seis tornillos expansores M8*70 de acero inoxidable fijan la estructura al piso o techo.
Especificaciones Técnicas
| Marca | EPCOM POWERLINE |
| Modelo | EPLAM011X4LCXL |
| Arreglo | 1x4 módulos fotovoltaicos |
| Espesor de módulo compatible | 40 mm |
| Inclinación | 20-30° |
| Velocidad máxima de viento | 151 km/h |
| Material | Aluminio anodizado |
| Tipo de superficie | Techo o piso de concreto |
| Riel | Riel 3 de 4400 mm, aluminio anodizado (EPL-SR3-4400) |
| Soporte ajustable | 455 mm, aluminio anodizado (EPL-ALG2-455) |
| Sujetadores | Finales e intermedios de 40 mm |
| Separación de anclajes (C x D) | C = 1600 mm, D = 1250 mm |
| Puesta a tierra | Sistema Ground Clip integrado (sin electrodo ni cable) |
| Torque recomendado | Tornillo M8: 13 N/m; tornillo M10: 25.8 N/m; sujetadores finales e intermedios: 11 N/m |
| Herramientas de instalación | Llave Allen, llaves españolas |
| Peso | 14.2 kg |
| Garantía | 3 años |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
El kit incluye sujetadores de 40 mm; para marcos de 30 mm o 35 mm se requieren sujetadores distintos.
Se sugiere revisar compatibilidad con el departamento de ingeniería.
Los módulos EPL540M144, ETM772BH550WW/WB y EGE550W144M(M10) se montan en 3 módulos por montaje y requieren sujetadores de 35 mm.
El sistema Ground Clip no incluye electrodo ni cable para aterrizaje.
Este montaje no incluye los módulos fotovoltaicos.
Torque recomendado: tornillo M8 13 N/m, tornillo M10 25.8 N/m, sujetadores finales e intermedios 11 N/m.
