Montaje Panel Solar Aluminio Anodizado Riel 4200mm Arreglo 1x4 Modulos 40mm Viento 162km/h EPCOM POWERLINE EPL-AM01-1X4V2
- SKU / Modelo: EPL-AM01-1X4V2
- Marca: EPCOM POWERLINE
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto EPL-AM01-1X4V2 vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
Montaje para Panel Solar, Riel "7" de 4200mm para Módulos con Espesor de 40mm, Velocidad de Viento Máx. 162km h
Modelo EPL-AM01-1X4V2 · EPCOM POWERLINE

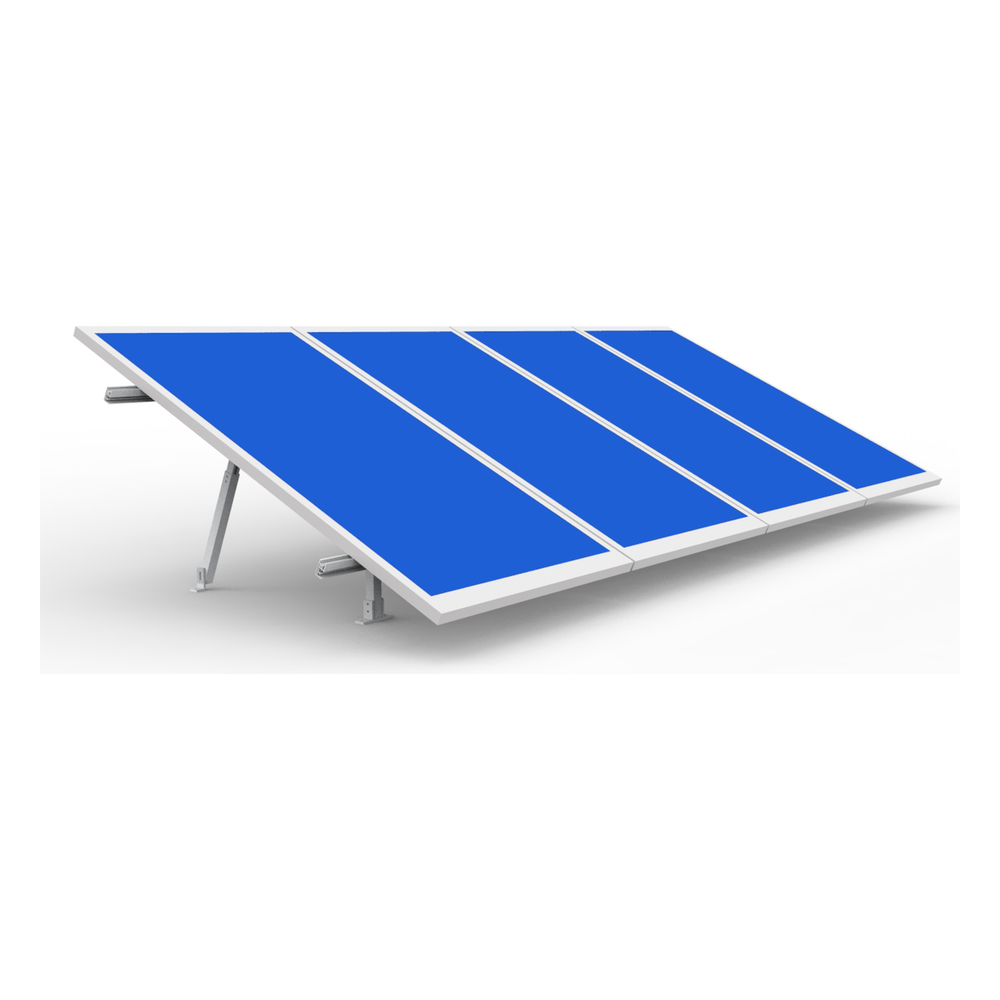

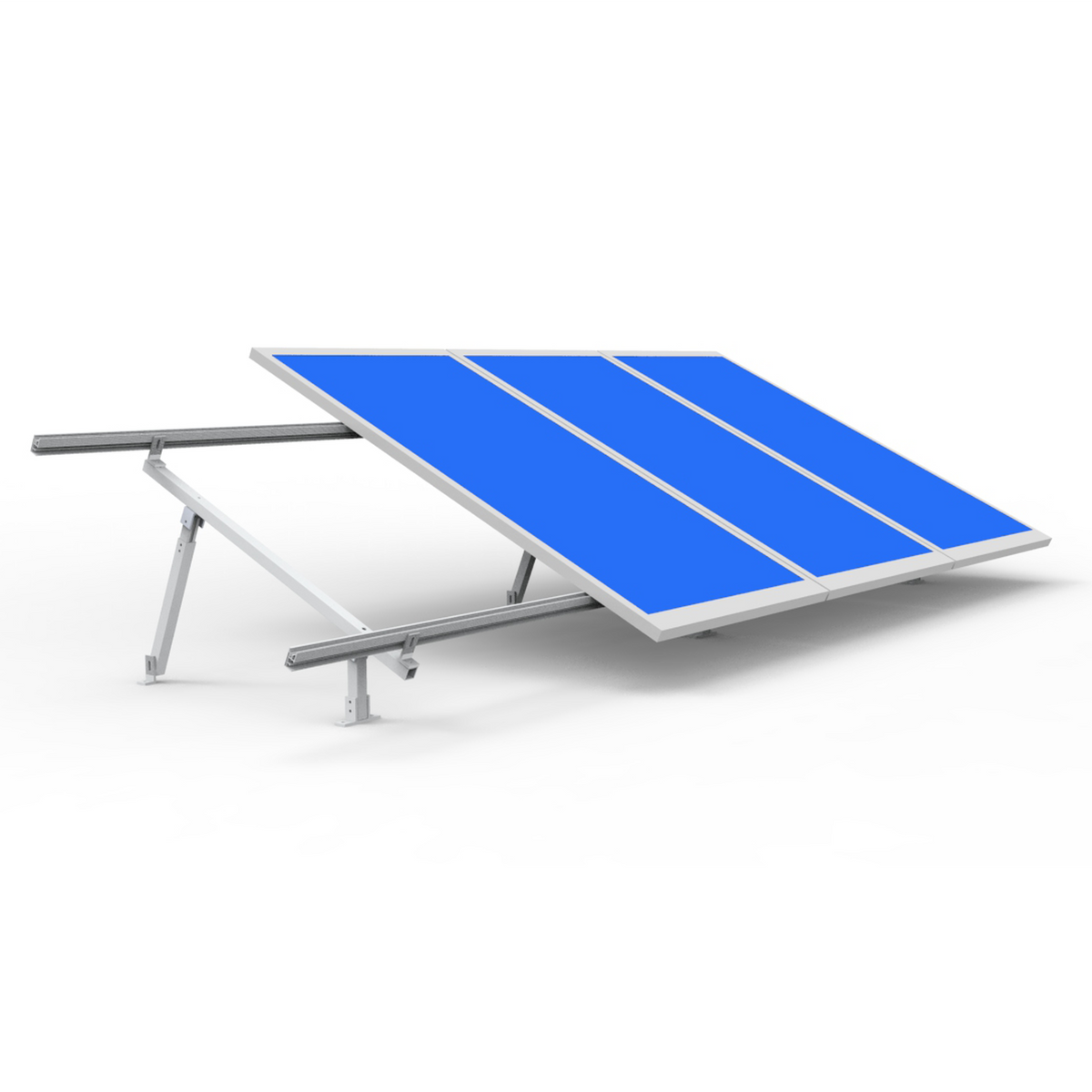

El montaje EPL-AM01-1X4V2 de EPCOM POWERLINE es una estructura de aluminio anodizado para fijar un arreglo de 1x4 módulos fotovoltaicos (paneles solares) de 40 mm de espesor sobre techo o piso de concreto. Utiliza rieles tipo "7" de 4200 mm, admite una inclinación de 20° a 45° y está especificado para vientos de hasta 162 km/h.
El EPL-AM01-1X4V2 es un kit de montaje para panel solar pensado para una sola fila de cuatro módulos. El ancho de cada módulo debe ser menor a 1026 mm. Su peso es de 21.3 kg e integra el sistema de aterrizaje Ground Clip, que conecta los marcos a tierra sin añadir herrajes por separado, aunque el electrodo y el cable de tierra no vienen incluidos.
EPCOM POWERLINE EPL-AM01-1X4V2 llega con el grupo de tubos, soportes ajustables de 455 mm, soportes L, conectores U, sujetadores finales y medios de 40 mm, clips de tierra y tornillería M8 de 55 y 65 mm. Con ello el instalador de sistemas fotovoltaicos en México cuenta con la estructura para montar cuatro módulos compatibles, como el EPL-330-24, sin comprar piezas sueltas.
¿Cómo funciona y para qué sirve?
Un montaje para panel solar es la estructura que sostiene los módulos fotovoltaicos con la orientación e inclinación adecuadas y los ancla a la superficie. En el EPL-AM01-1X4V2, los dos rieles de 4200 mm corren a lo largo del arreglo; sobre ellos se sujetan los marcos de los módulos con sujetadores finales (en los extremos) y sujetadores medios (entre módulos), ambos para marcos de 40 mm.
Las patas de soporte, formadas por tubos de aluminio de 38x38 mm y soportes ajustables, permiten fijar el ángulo entre 20° y 45°. En general, la inclinación se elige según la latitud del sitio y el aprovechamiento solar buscado: un ángulo mayor favorece la captación en invierno y ayuda a que el agua o el polvo escurran mejor. Al variar con la altura del frente y la parte trasera, el ajuste se hace en obra antes de apretar la tornillería.
El aluminio anodizado se usa en estructuras fotovoltaicas porque resiste la corrosión y pesa poco. Además, el fabricante señala que reduce la corrosión por par galvánico, el desgaste que aparece cuando metales distintos están en contacto. El Ground Clip integrado asegura el contacto eléctrico entre los marcos y la estructura para que el conjunto se conecte a la tierra física de la instalación, para lo cual se requiere electrodo y cable, que se adquieren por separado.
Beneficios Principales
- Arreglo 1x4 listo para armar: EPL-AM01-1X4V2 reúne rieles, soportes, conectores y tornillería para una fila de cuatro módulos, lo que reduce las compras de piezas sueltas en obra.
- Resistencia al viento de 162 km/h: La estructura está especificada para vientos máximos de 162 km/h, lo que da un margen de diseño en zonas expuestas.
- Aluminio anodizado: El material resiste la corrosión y evita el par galvánico, lo que ayuda a que la estructura mantenga su integridad con el tiempo a la intemperie.
- Inclinación ajustable de 20° a 45°: Se puede orientar el arreglo según la latitud y el aprovechamiento solar requerido sin cambiar de estructura.
- Ground Clip integrado: El sistema de aterrizaje integrado simplifica la conexión de los marcos a tierra, pues no se necesitan accesorios de puesta a tierra por módulo (el electrodo y el cable van aparte).
- Para techo o piso de concreto: Un mismo montaje sirve para azoteas y para instalaciones a nivel de piso sobre concreto, lo que simplifica el inventario del integrador.
- Sujetadores de 40 mm incluidos: Los sujetadores finales y medios para marcos de 40 mm vienen en el paquete, así que no hay que pedirlos aparte para los módulos de ese espesor.
Especificaciones Técnicas
General
| Marca | EPCOM POWERLINE |
| Modelo | EPL-AM01-1X4V2 |
| Tipo de producto | Montaje para panel solar (módulo fotovoltaico) |
Instalación
| Superficie de instalación | Techo o piso de concreto |
| Arreglo | 1x4 módulos fotovoltaicos |
| Inclinación | 20° a 45° |
Compatibilidad
| Espesor del módulo | 40 mm |
| Ancho máximo por módulo (instalación de 4 módulos) | Menor a 1026 mm |
| Módulo compatible | EPL-330-24 |
Estructura
| Riel | Riel "7" de 4200 mm, aluminio anodizado |
| Material | Aluminio anodizado |
| Tubo | 38x38 mm, aluminio anodizado |
| Sistema de aterrizaje | Ground Clip integrado (no incluye electrodo ni cable para aterrizaje) |
Mecánicas
| Velocidad máxima del viento | 162 km/h |
Físicas
| Peso | 21.3 kg |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Para la instalación de 4 módulos, el ancho de cada módulo debe ser menor a 1026 mm.
El sistema de aterrizaje Ground Clip viene integrado, pero no incluye electrodo ni cable para aterrizaje.
Los sujetadores incluidos son para marcos de 40 mm; para marcos de 30 mm se usa EPL-ECG2-30R y para marcos de 35 mm, EPL-ECG2-35R.
Se sugiere revisar la compatibilidad con el departamento de ingeniería antes de instalar.
