Montaje para Panel Solar, Riel de 4400mm para Módulos con Espesor de 40mm, Velocidad de Viento Máx. 162km h
Modelo EPLAM011X4XL · EPCOM POWERLINE

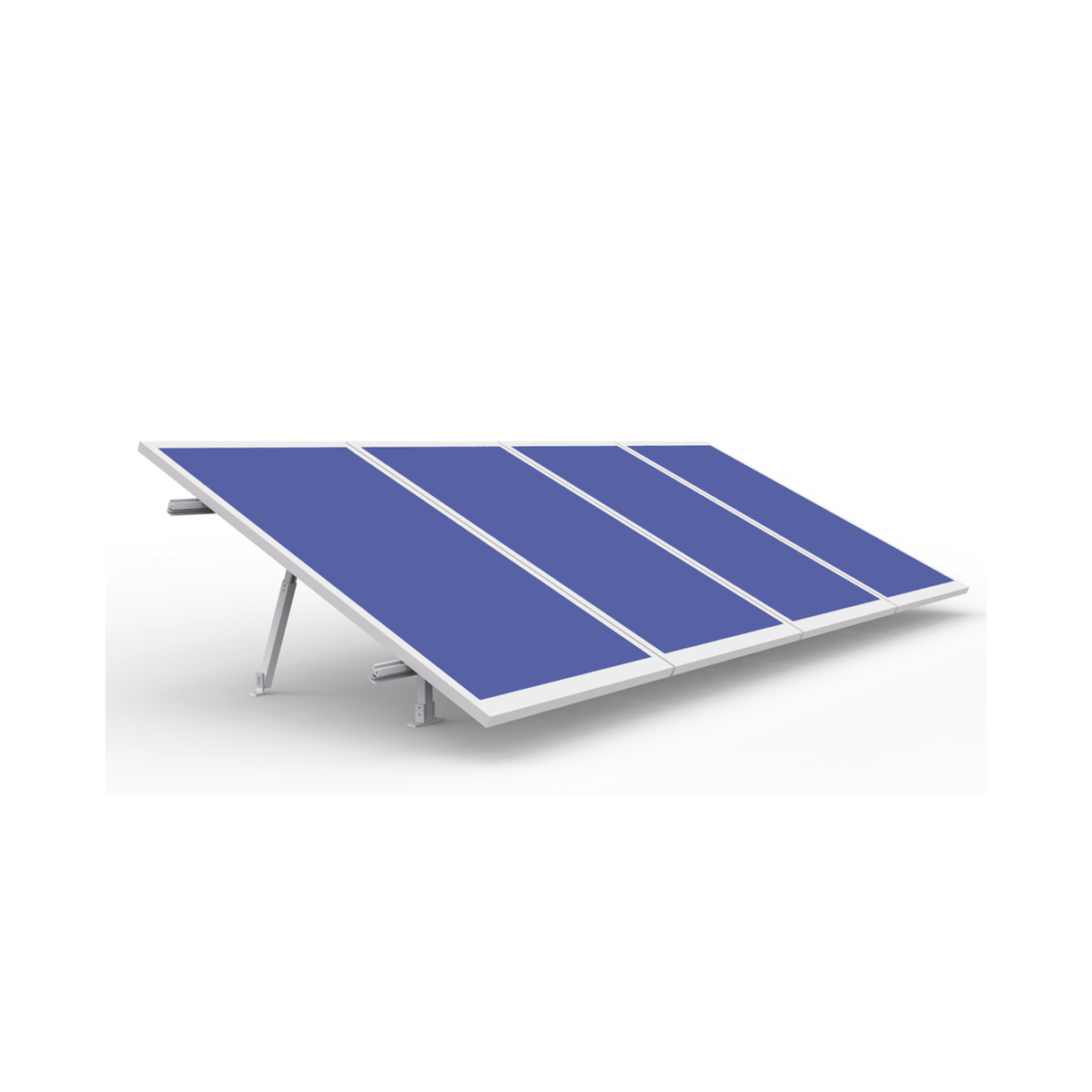

El montaje EPCOM POWERLINE EPLAM011X4XL es una estructura de aluminio anodizado para fijar paneles solares (módulos fotovoltaicos) en techo o piso de concreto, en arreglo de 1x4 módulos. Incluye rieles de 4400 mm, admite módulos con espesor de marco de 40 mm, permite inclinaciones de 20° a 45° y soporta vientos de hasta 162 km/h. Forma parte de la línea EPCOM POWERLINE.
Una estructura o montaje para paneles solares sostiene los módulos con el ángulo de trabajo adecuado y los mantiene firmes frente al viento y la intemperie. El montaje EPLAM011X4XL pesa 21.3 kg e integra el sistema de aterrizaje Ground Clip para aterrizar los marcos metálicos de los módulos; no incluye electrodo ni cable para aterrizaje, que se adquieren por separado.
Antes de instalar el EPCOM POWERLINE EPLAM011X4XL conviene verificar el módulo: los modelos EPL-330-24 y EPL-450M-144 se montan de cuatro en cuatro, mientras que módulos como el ETM772BH550WW/WB entran tres por montaje. Los módulos de 450 W y 550 W listados requieren sujetadores de 35 mm, y el kit trae sujetadores de 40 mm.
¿Cómo funciona y para qué sirve?

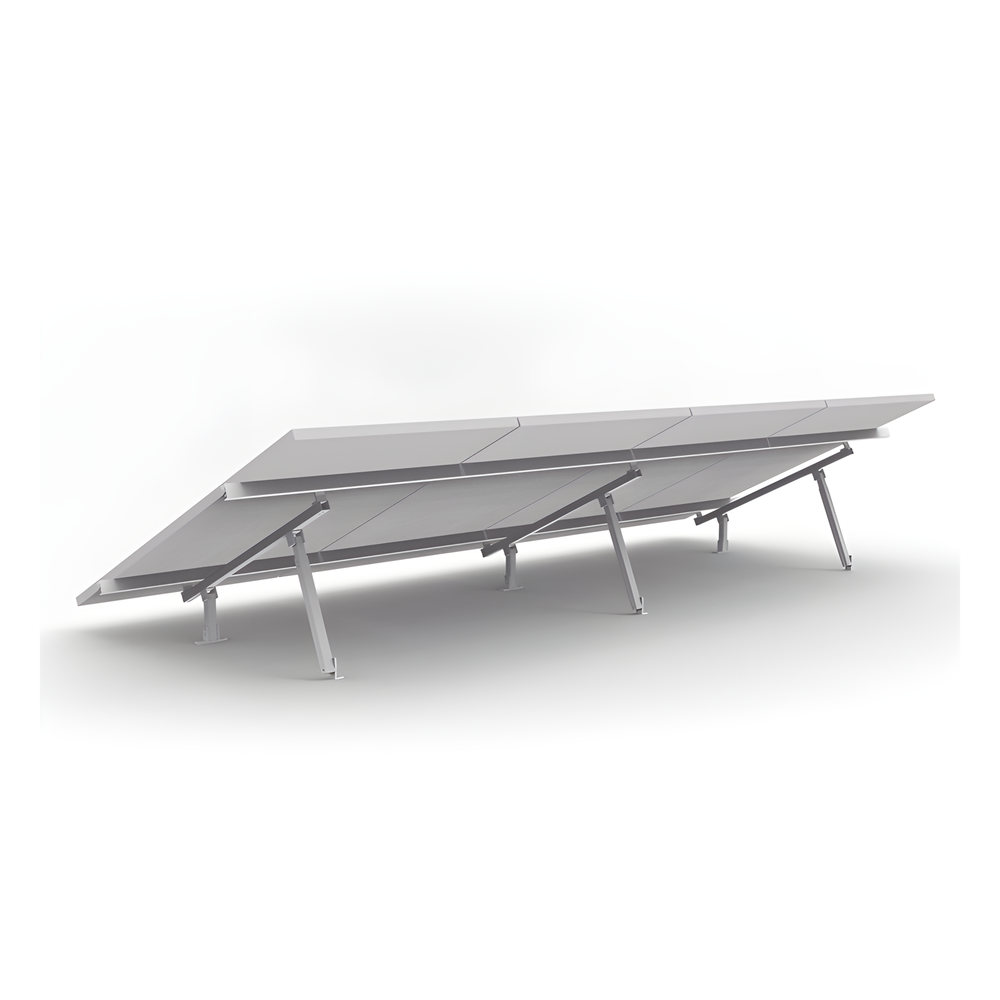

Un sistema de montaje para módulos fotovoltaicos se compone de rieles, soportes y sujetadores. Los rieles de aluminio forman la base sobre la que descansan los módulos; los soportes en L y los tubos ajustables fijan esa base al concreto con tornillos expansores; y los sujetadores finales y medios aprietan el marco de cada módulo contra el riel. En el EPLAM011X4XL, los dos rieles de 4400 mm cubren un arreglo horizontal de 1x4 módulos de 40 mm de espesor.
La inclinación del módulo influye en cuánta energía capta a lo largo del día. Este montaje permite ajustar el ángulo entre 20° y 45° mediante soportes ajustables, de modo que el instalador puede acercarse a la inclinación que pida el diseño del sistema. Una buena práctica es fijar siempre los soportes a una superficie de concreto sana y apretar todos los tornillos antes de cargar los módulos.
El aluminio anodizado resiste la corrosión y evita el efecto de par galvánico que se presenta cuando metales distintos están en contacto bajo humedad, un problema común en azoteas y zonas costeras. Además, los marcos de los módulos deben aterrizarse: el EPLAM011X4XL integra clips Ground Clip para la conexión a tierra, pero el electrodo y el cable los aporta el instalador conforme al proyecto.
Beneficios Principales
- Aluminio anodizado: Reduce el riesgo de corrosión prematura y de par galvánico, lo que protege la estructura durante la vida útil de la instalación.
- Resistencia al viento de 162 km/h: Permite instalar en azoteas y terrenos expuestos a ráfagas fuertes sin sobredimensionar la estructura.
- Inclinación ajustable de 20° a 45°: El instalador adapta el ángulo de los módulos al diseño del sistema con los mismos componentes.
- Kit con piezas listas para armar: Rieles de 4400 mm, tubos, soportes, conectores, sujetadores de 40 mm y tornillería vienen listados, lo que agiliza la preparación de la obra.
- Ground Clip integrado: Los clips de conexión a tierra vienen incluidos, de modo que solo falta agregar electrodo y cable para aterrizar los marcos.
- Doble superficie de instalación: Sirve tanto en techo como en piso de concreto, útil para azoteas comerciales y terrenos.
- Compatibilidad con varios módulos: La ficha lista módulos de 330 W, 450 W y 550 W compatibles, lo que facilita elegir el panel solar correcto.
Especificaciones Técnicas
General
| Marca | EPCOM POWERLINE |
| Modelo | EPLAM011X4XL |
| Modelo de montaje | EPL-AM01-1X4-V2 |
Mecánicas
| Material | Aluminio anodizado, resistente a la corrosión y al par galvánico |
| Longitud de riel | 4400 mm (2 rieles EPL-SR3-4400) |
| Arreglo | 1x4 módulos fotovoltaicos |
| Espesor de módulo compatible | 40 mm |
| Inclinación | 20° a 45° |
| Velocidad de viento máxima | 162 km/h |
| Superficie de instalación | Techo o piso de concreto |
| Sujetadores incluidos | 40 mm (4 finales EPL-ECG2-40 y 6 medios EPL-MCG2-40) |
Eléctricas
| Sistema de aterrizaje | Ground Clip integrado (no incluye electrodo ni cable para aterrizaje) |
Físicas
| Peso | 21.3 kg |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Se sugiere revisar compatibilidad con el departamento de ingeniería antes de la instalación.
El kit de montaje incluye sujetadores de 40 mm.
Sujetadores finales según altura del marco del módulo: marco de 30 mm, EPL-ECG2-30R; marco de 35 mm, EPL-ECG2-35R.
El sistema de aterrizaje Ground Clip integrado no incluye electrodo ni cable para aterrizaje.
Módulos de 330 W y 450 W (EPL-330-24, EPL-450M-144, EGE450W144M(M6), ETM672BH450WW/WB): 4 módulos por montaje.

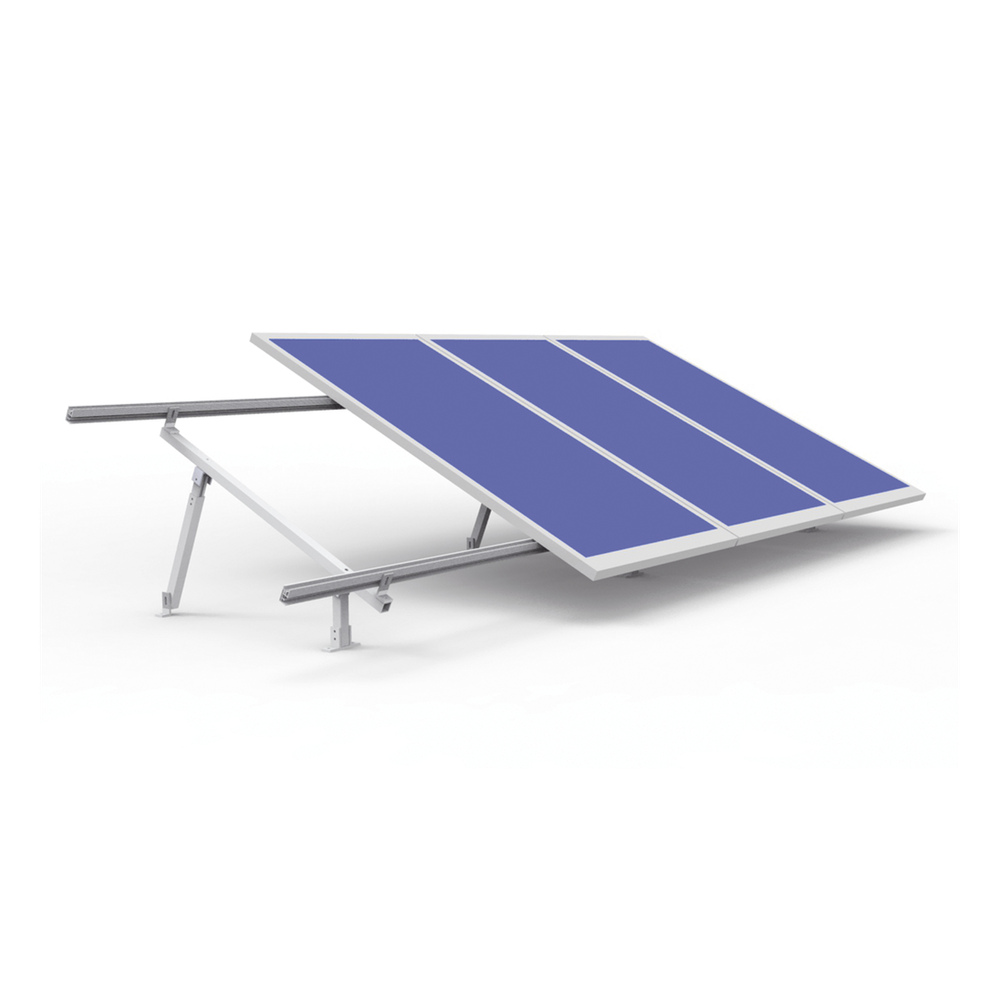

Módulos de 550 W (ETM772BH550WW/WB, EGE550W144M(M10), RSM1499550M): 3 módulos por montaje.
Los módulos EPL-450M-144, EGE450W144M(M6), ETM672BH450WW/WB, ETM772BH550WW/WB, EGE550W144M(M10) y RSM1499550M requieren sujetadores de 35 mm.
