Mordaza de Acero Fija para Viga hasta 3/4in Varilla Roscada 1/4in 570 kg Cincada INDEX SUTL-14-034
- SKU / Modelo: SUTL-14-034
- Marca: INDEX
- Categoría: Tubería Metálica CONDUIT / Accesorios
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Mordaza de Acero Fija / Varilla Roscada 1/4" / Viga hasta 3/4" / Resistencia 570 kg / Par de Instalación 17 Nm
Modelo SUTL-14-034 · INDEX

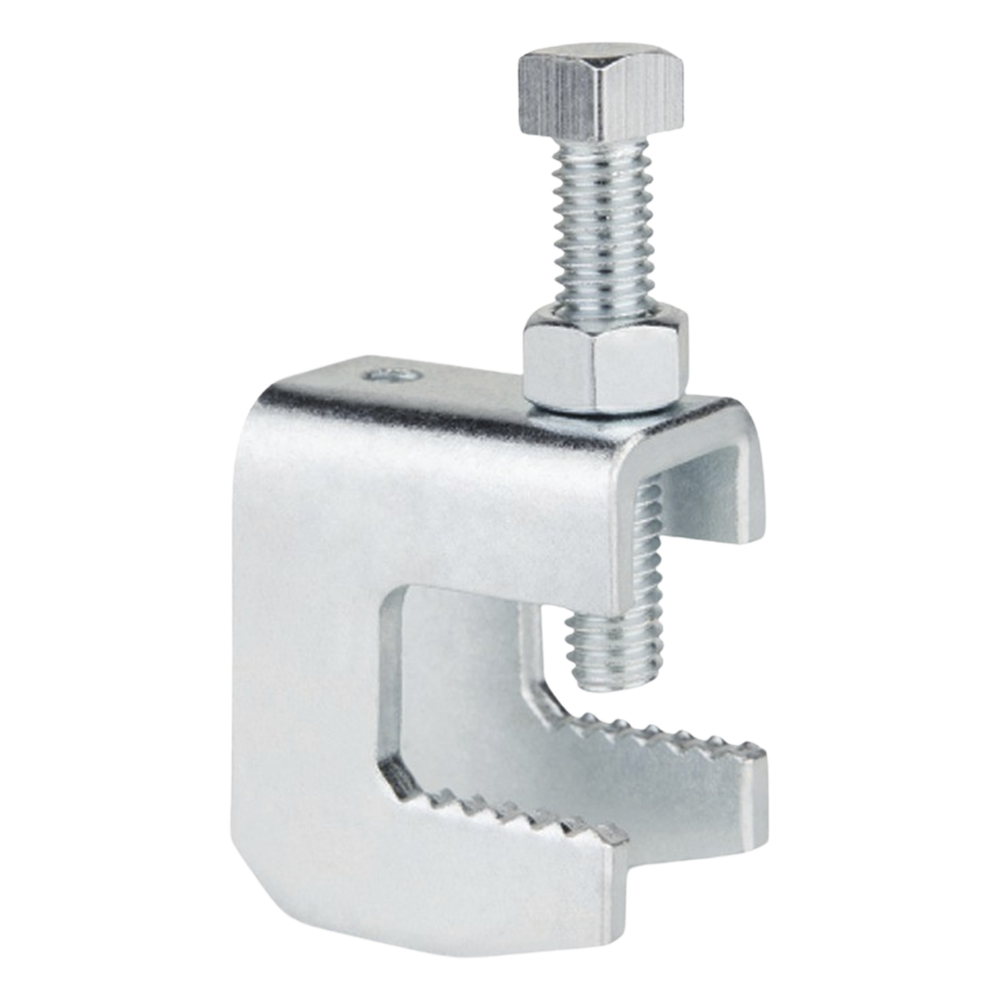

La mordaza de acero fija INDEX SUTL-14-034 (SUTL14034) es un herraje de fijación para vigas y perfiles metálicos que recibe varilla roscada de 1/4 in y se sujeta a vigas de hasta 3/4 in de espesor. Tiene una resistencia característica de 570 kg y se instala con un par de apriete de 17 Nm, sin taladrar ni soldar la estructura. Consulta más herrajes en la colección INDEX.
La mordaza INDEX SUTL-14-034 sirve para suspender falsos techos, tuberías con abrazaderas y sistemas con varilla roscada directamente de la estructura metálica. Su mecanismo de doble tuerca ayuda a mantener el apriete ante vibraciones, y está fabricada en acero con acabado cincado. Es una alternativa a los anclajes con taladro cuando la obra no permite perforar ni soldar la viga.
Las cotas de la mordaza INDEX SUTL-14-034 son A 41.5 mm, B 49 mm, C 27 mm, D 25 mm y E 19 mm, con un peso de 0.01 kg según la ficha. Con esas medidas puedes verificar el espacio disponible sobre la viga antes de instalar. La varilla roscada de 1/4 in se adquiere por separado, ya que el paquete incluye una sola mordaza.
¿Cómo funciona y para qué sirve?
Una mordaza para viga, también llamada abrazadera de viga, se coloca sobre el perfil metálico y se aprieta hasta que sujeta la estructura por presión, sin necesidad de perforarla ni soldarla. De ella se suspende varilla roscada, que a su vez sostiene falsos techos, tuberías o soportes. Es una técnica común en obra donde no se puede modificar la viga.
En la INDEX SUTL-14-034, el apriete se aplica con un par de 17 Nm y un mecanismo de doble tuerca que ayuda a evitar que el conjunto se afloje con la vibración. Usar una llave dinamométrica o respetar el par indicado es la forma de lograr una sujeción uniforme entre instalaciones y repetir la resistencia característica de 570 kg declarada.
Para elegir la mordaza correcta conviene medir el espesor de la viga y el diámetro de la varilla. La SUTL-14-034 cubre vigas de hasta 3/4 in de espesor y varilla roscada de 1/4 in. Al dimensionar la carga real de un tendido, considera el peso total de lo que se suspenderá y la separación entre puntos de apoyo.
Beneficios Principales
- Sin taladrar ni soldar: Se fija a la viga por apriete, lo que evita perforaciones y trabajos en caliente en la estructura.
- Resistencia de 570 kg: La resistencia característica declarada permite planear puntos de suspensión para cargas ligeras y medias con criterio de diseño.
- Par de apriete definido: El par de 17 Nm da un criterio claro para que todos los puntos de una instalación queden con el mismo apriete.
- Doble tuerca: El mecanismo de doble tuerca ayuda a mantener la fijación ante vibraciones, útil en techos y tendidos suspendidos.
- Vigas de hasta 3/4 in: Cubre espesores de viga de hasta 3/4 in, por lo que sirve en diversos perfiles estructurales.
- Acero cincado: El cuerpo de acero con acabado cincado es adecuado para herrajes de uso general en instalaciones de interior.
- Instalación rápida: Se monta con herramienta manual y sin preparar la viga, lo que acorta el tiempo por punto de fijación.
Especificaciones Técnicas
Desempeño
| Resistencia característica | 570 kg |
| Par de instalación | 17 Nm |
| Espesor máximo de viga | 3/4 in (19 mm) |
| Diámetro de varilla roscada | 1/4 in (6.35 mm) |
Construcción
| Material | Acero |
| Acabado | Cincado |
| Sistema de sujeción | Doble tuerca |
Dimensiones
| Cota A | 41.5 mm |
| Cota B | 49 mm |
| Cota C | 27 mm |
| Cota D | 25 mm |
| Cota E | 19 mm |
Físicas
| Peso | 0.01 kg |
General
| Garantía | 3 años |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Aplicar el par de instalación de 17 Nm al apretar la mordaza.
Compatible con vigas estructurales de hasta 3/4 in de espesor y varilla roscada de 1/4 in.
La varilla roscada no viene incluida; el paquete contiene una mordaza SUTL14034.
