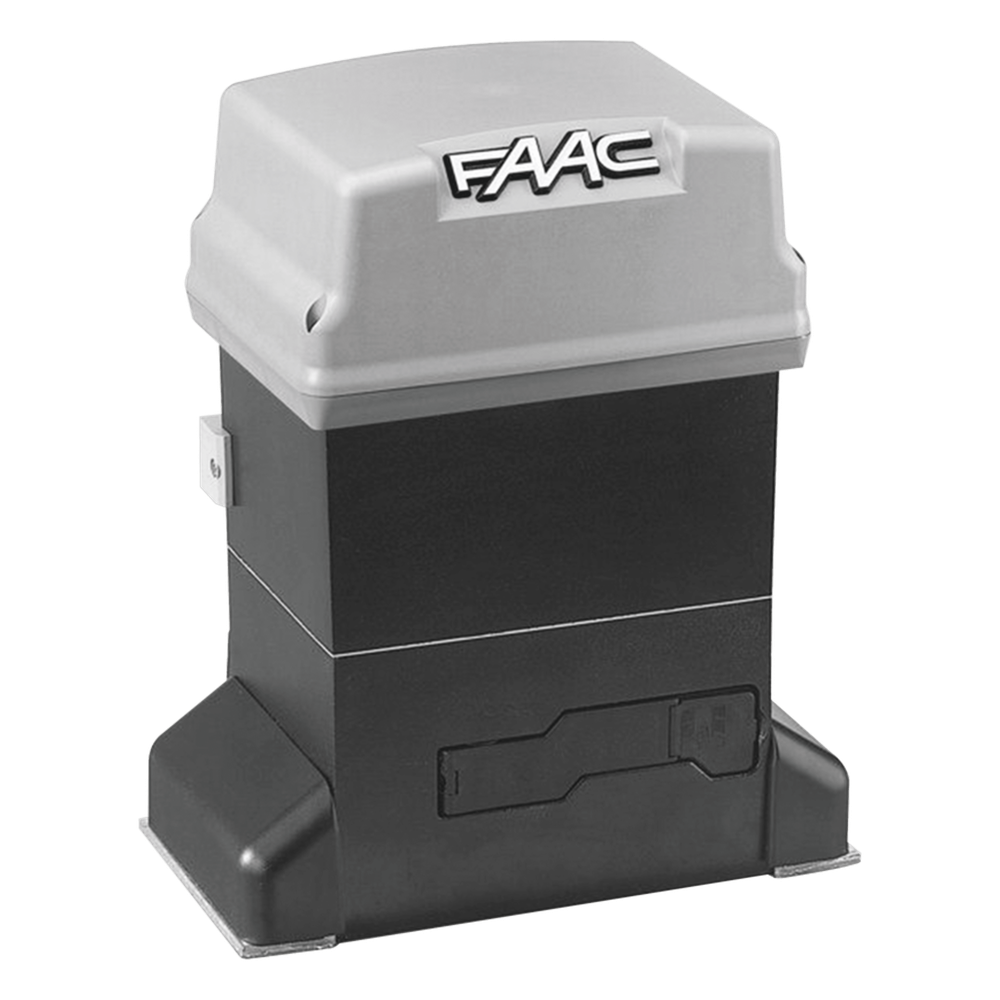

Operador Puerta Corrediza 600 kg 40 m 9.6 m/min IP44 220 VAC FAAC 746 C 109746
- SKU / Modelo: 109746
- Marca: FAAC
- Categoría: Acceso Vehicular
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Operador para Puerta Corrediza / Capacidad 600 kg / Longitud de Hoja 40 m (131.2 ft) / Velocidad 9.6 m/min / IP44 / 220 VAC
FAAC 746 C (746C) · SKU 109746 · Operador electromecánico para puertas corredizas industriales
El FAAC 746 C (109746) es un operador electromecánico para puertas corredizas industriales que mueve hojas de hasta 600 kg y hasta 40 m (131.2 ft) de longitud a una velocidad de 9.6 m/min. Trabaja a 220 VAC con una potencia máxima de 400 W, un torque máximo de 26 Nm y una fuerza máxima de 810 N, con grado de protección IP44 y rango de operación de -20 a 55 °C.
La unidad FAAC 746C está pensada para operación continua con una frecuencia de uso del 70%. Incorpora baño en aceite para la lubricación interna y protección térmica a 120 °C, dos recursos que ayudan a que el motor y la transmisión soporten ciclos frecuentes de apertura y cierre en accesos industriales con tránsito constante.
Para funcionar, el operador FAAC 746 C requiere una cremallera módulo 4 que se adquiere por separado; el modelo recomendado es 1140-0510-001. Este dato es clave al cotizar el proyecto, porque el piñón del operador es módulo 4 y la cremallera debe coincidir con él para que el sistema engrane correctamente.
Para qué sirve y cómo funciona
Un operador para puerta corrediza es el motorreductor que desplaza una hoja deslizante a lo largo de su riel. En los sistemas de piñón y cremallera, el motor gira un piñón que engrana con una cremallera fija a la hoja; al girar, el piñón empuja o jala la puerta. Por eso el FAAC 746 C especifica piñón módulo 4: el módulo define el tamaño del diente y debe ser idéntico en piñón y cremallera.
Los finales de carrera indican al sistema en qué punto debe detenerse la hoja. En el FAAC 746 C son magnéticos y definen la detención en las posiciones de apertura y cierre. A diferencia de los finales mecánicos de contacto, los magnéticos no dependen de un tope físico que se desgaste, lo que favorece la repetibilidad de la parada.
El baño en aceite es un método de lubricación en el que los engranes internos trabajan sumergidos o rociados con lubricante. Reduce la fricción y el desgaste, y ayuda a disipar calor durante ciclos continuos. Junto con la protección térmica a 120 °C, protege al motor cuando la puerta se usa de forma intensiva.
Al dimensionar un operador corredizo conviene considerar el peso real de la hoja, el estado del riel y los herrajes, y la frecuencia de uso diaria, no solo la longitud. Un error común es elegir el equipo por el peso nominal sin considerar la fricción de rodamientos desgastados, y otro es olvidar la cremallera, que casi siempre se cotiza aparte.
Beneficios Principales
- Capacidad de 600 kg en hojas de hasta 40 m (131.2 ft). Permite automatizar puertas industriales de gran tamaño con un solo operador, sin recurrir a equipos de mayor capacidad.
- Torque máximo de 26 Nm y fuerza máxima de 810 N. Dan margen de empuje para arrancar y mover cargas pesadas de forma estable.
- Frecuencia de uso del 70%. Es una especificación orientada a accesos con muchos ciclos al día, como los industriales, y reduce el riesgo de elegir un equipo subdimensionado.
- Baño en aceite. Disminuye el desgaste interno y extiende la vida útil, con menos intervenciones de mantenimiento mecánico.
- Protección térmica a 120 °C. Previene daños por sobrecalentamiento cuando el motor trabaja exigido.
- Finales de carrera magnéticos. Detienen la hoja con precisión en apertura y cierre, sin depender de topes de contacto.
- Operación de -20 a 55 °C. El amplio rango térmico permite instalarlo en naves y accesos industriales con variaciones fuertes de temperatura.
- Alimentación directa a 220 VAC. Se conecta a la red de 220 V típica de instalaciones industriales, con potencia máxima de 400 W.
Especificaciones Técnicas
| Característica | Valor |
|---|---|
| Marca | FAAC |
| Modelo | FAAC 746 C (746C) · SKU 109746 |
| Peso máximo soportado | 600 kg |
| Longitud máxima de hoja | 40 m (131.2 ft) |
| Velocidad de desplazamiento | 9.6 m/min |
| Torque máximo | 26 Nm |
| Fuerza máxima | 810 N |
| Frecuencia de uso | 70% |
| Piñón | Módulo 4 |
| Eléctricas y ambientales | Valor |
|---|---|
| Voltaje de operación | 220 VAC |
| Potencia máxima | 400 W |
| Grado de protección IP | IP44 |
| Temperatura de operación | -20 a 55 °C |
| Protección térmica | 120 °C |
| Finales de carrera | Magnéticos, de apertura y cierre |
| Lubricación | Baño en aceite |
| Cremallera requerida | Módulo 4 (no incluida); modelo recomendado 1140-0510-001 |
| Garantía | 1 año |
Contenido del Paquete
Notas Importantes
El FAAC 746 C requiere la instalación de una cremallera módulo 4, que no está incluida y se adquiere por separado. El modelo de cremallera recomendado es 1140-0510-001. Con grado de protección IP44, el operador está indicado para ambientes industriales cubiertos.
