Operador Puerta Corrediza 600 Kg 40 m 220V 400W IP44 Piñón Módulo 4 FAAC 746ER
- SKU / Modelo: 109773
- Marca: FAAC
- Categoría: Acceso Vehicular
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto 109773 vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida

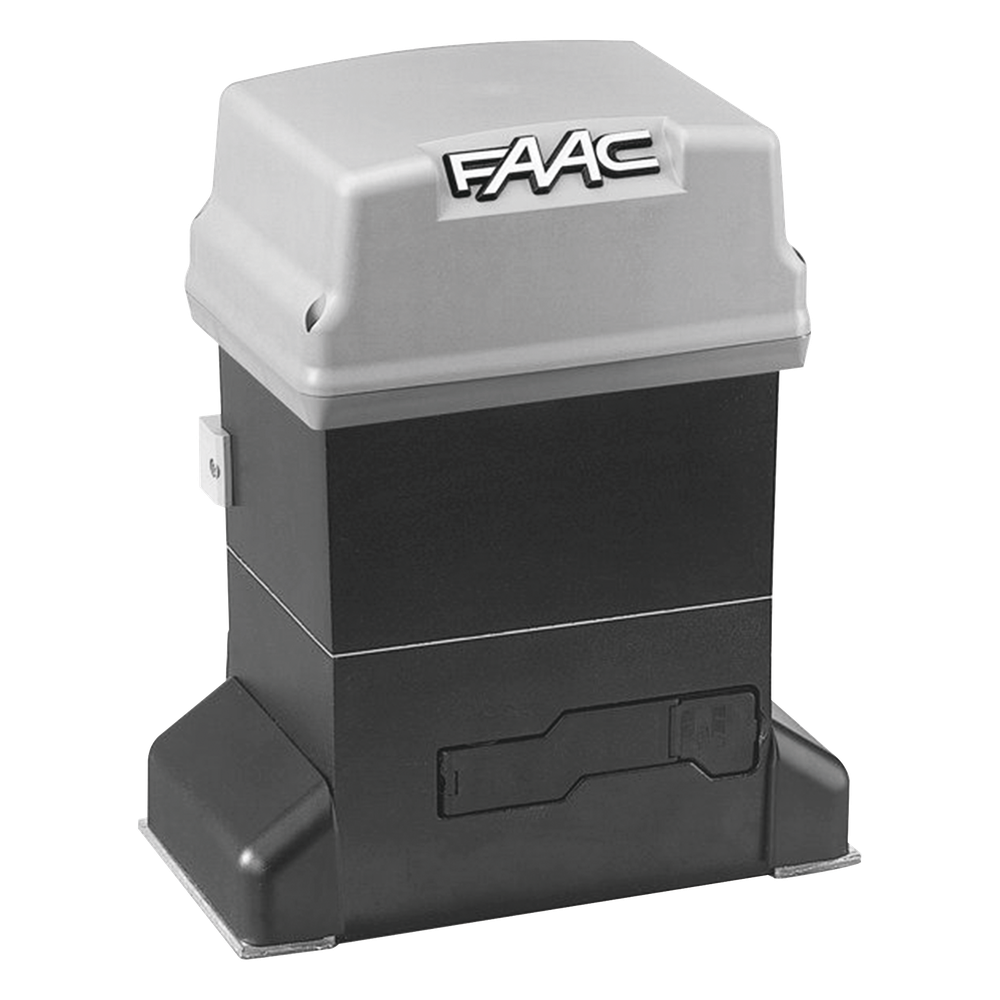

Operador FAAC 746ER para Puertas Corredizas de Hasta 600 Kg y Hasta 40 Metros / Voltaje de Operación 220V
Modelo 746ER (SKU 109773) de FAAC, motor para puerta corrediza con piñón módulo 4
El operador FAAC 746ER (746ER) es un motor para puertas corredizas de acceso vehicular que mueve hojas de hasta 600 kg y hasta 40 metros de longitud. Funciona con 220 VAC, tiene una potencia máxima de 400 W, un torque máximo de 26 Nm y una fuerza máxima de 810 N. Se desplaza a 9.6 m/min con un piñón módulo 4.
La FAAC 746ER trabaja con una frecuencia de uso del 70%, tiene grado de protección IP44 y opera en un rango de temperatura de -20 a 55 °C. Cuenta con protección térmica de 120 °C, finales de apertura y cierre magnéticos y un mecanismo con baño en aceite. Esta combinación la hace útil en accesos de cochera, fraccionamientos, bodegas y estacionamientos con puertas corredizas pesadas.
Este motor corredizo FAAC requiere una cremallera módulo 4 que se adquiere por separado, con el modelo recomendado 1140-0510-001. La cantidad de cremallera depende del tamaño de la hoja. Para un acceso completo conviene sumar botonera, fotocelda, controles inalámbricos, receptor y lámpara preventiva, que se listan en la sección de productos complementarios.
Cómo funciona un operador para puerta corrediza
Un operador para puerta corrediza (también llamado motor corredizo o motoreductor) mueve la hoja con un piñón que engrana en una cremallera fijada a la puerta. Al girar el piñón, la hoja se desplaza sobre su riel hacia la apertura o el cierre. En el FAAC 746ER el piñón es de módulo 4, por lo que la cremallera debe ser del mismo módulo para que los dientes engranen correctamente.
Los finales de carrera detienen la hoja en las posiciones de apertura y cierre. El FAAC 746ER usa finales magnéticos, que no dependen de un contacto mecánico directo. Su mecanismo opera con baño en aceite y tiene protección térmica de 120 °C para cuidar el motor ante un uso intensivo.
Para dimensionar un operador conviene verificar el peso real de la hoja, su longitud, el voltaje disponible en sitio y la frecuencia de uso del acceso. Un error común es considerar solo el peso de la puerta y olvidar la fricción de rieles y rodajas en mal estado. Otro es omitir la cremallera o comprarla con un módulo distinto al del piñón. El 746ER admite hojas de hasta 600 kg y 40 m, y su frecuencia de uso es del 70%.
Beneficios Principales
- Capacidad de 600 kg por hoja: la FAAC 746ER puede mover puertas corredizas pesadas de herrería o tubular sin recurrir a un operador de mayor tamaño.
- Hasta 40 metros de longitud de hoja: permite automatizar accesos amplios, como entradas de bodegas o estacionamientos, con un solo operador.
- Frecuencia de uso del 70%: el motor está dimensionado para accesos con ciclos de apertura y cierre frecuentes, no solo para uso residencial esporádico.
- Velocidad de 9.6 m/min: la hoja se desplaza a una velocidad definida que el instalador puede considerar al calcular el tiempo de apertura del acceso.
- Operación de -20 a 55 °C con IP44: el equipo puede instalarse a la intemperie en climas con frío intenso o calor fuerte, con protección contra salpicaduras.
- Protección térmica de 120 °C: el motor cuenta con un límite térmico que ayuda a evitar daños por sobrecalentamiento durante uso intensivo.
- Finales de apertura y cierre magnéticos: la detección de los extremos de carrera se hace sin contacto mecánico directo, lo que simplifica el ajuste en campo.
- Baño en aceite: el mecanismo lubricado en aceite está pensado para operación continua y reduce el desgaste interno.
Especificaciones Técnicas
| Característica | Valor |
|---|---|
| Marca y modelo | FAAC 746ER (SKU 109773) |
| Peso máximo soportado | 600 kg |
| Longitud máxima de hoja | 40 m |
| Piñón | Módulo 4 |
| Frecuencia de uso | 70% |
| Voltaje de operación | 220 VAC |
| Potencia máxima | 400 W |
| Torque máximo | 26 Nm |
| Fuerza máxima | 810 N |
| Velocidad de desplazamiento | 9.6 m/min |
| Temperatura de operación | -20 a 55 °C |
| Protección térmica | 120 °C |
| Grado de protección IP | IP44 |
| Finales de carrera | Finales de apertura y cierre magnéticos |
| Lubricación | Equipo con baño en aceite |
| Cremallera | Requiere cremallera módulo 4 (se adquiere por separado), modelo recomendado 1140-0510-001 |
| Garantía | 1 año contra defectos de fabricación |
Aplicaciones Recomendadas
Notas Importantes
El operador FAAC 746ER requiere cremallera módulo 4, que se adquiere por separado. El modelo recomendado es 1140-0510-001 y la cantidad depende del tamaño de la hoja.
