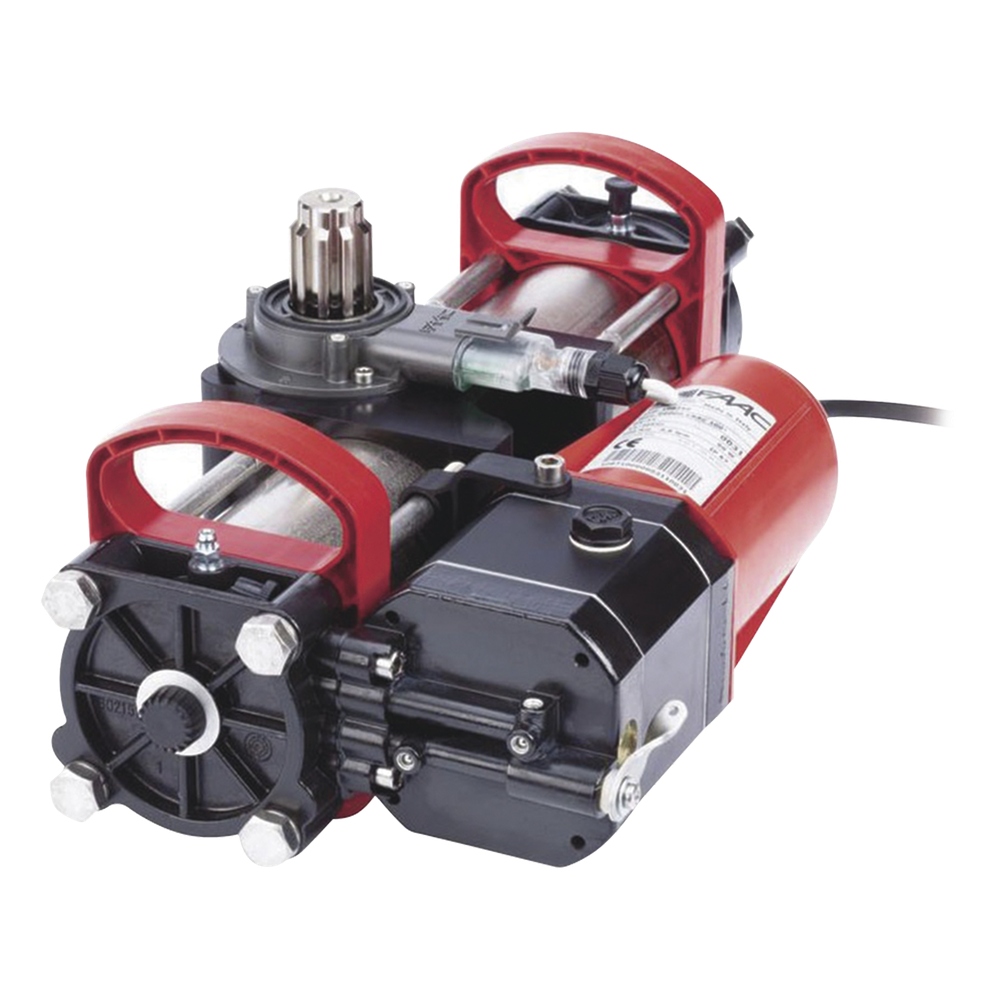

Operador Subterraneo Hidraulico Puertas Abatibles 4 m Con Bloqueo 800 kg IP67 24V Uso Continuo FAAC S800H 108720
- SKU / Modelo: 108720
- Marca: FAAC
- Categoría: Acceso Vehicular
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto 108720 vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
Operador Subterráneo Hidráulico / Puertas Abatibles 4 m (13.1 ft) / Carga 800 kg / IP67 / 24V / Uso Continuo
Modelo S800H (SKU 108720) · Marca FAAC
El operador subterráneo FAAC S800H (SKU 108720) es un operador hidráulico enterrado para puertas abatibles de hasta 4 m (13.1 ft) de longitud y 800 kg de carga máxima. Opera a 24V DC con potencia máxima de 60 W, tiene grado de protección IP67 y está diseñado para uso continuo. Se identifica como versión con bloqueo para puertas abatibles de acceso vehicular o peatonal.
Al instalarse bajo el piso, el FAAC S800H conserva una estética limpia y discreta en accesos residenciales o comerciales de alto tráfico. Incorpora encoder magnético absoluto integrado para posicionar la puerta con precisión en cada ciclo, topes Posi para ajustar mecánicamente el recorrido y velocidad angular de 5.5°/s. Su rango de temperatura de operación va de -20°C a +55°C.
Este operador hidráulico FAAC 108720 es compatible con tecnología BUS 2 EASY y su cuadro de mando trabaja a 110V AC. La electrónica de control se adquiere por separado, de modo que el instalador puede elegirla según las necesidades del proyecto. Mide 380 x 220 x 160 mm, pesa 14 kg y cuenta con garantía de 3 años.
Cómo funciona un operador subterráneo hidráulico
Un operador subterráneo para puertas abatibles es un actuador que se aloja en una caja de cimentación enterrada bajo el eje de giro de la hoja. En lugar de un brazo articulado visible sobre la superficie, el movimiento se transmite directamente desde el piso al eje de la puerta. Por eso se elige cuando se busca discreción estética y menos elementos expuestos a golpes o vandalismo.
El principio hidráulico, que es el del FAAC S800H, mueve la hoja mediante aceite a presión, lo que produce arranques y frenados suaves y un movimiento silencioso y controlado. Frente a las alternativas electromecánicas, este tipo de operador suele elegirse en accesos de uso frecuente donde importan la suavidad del movimiento y la durabilidad. El encoder magnético absoluto informa a la electrónica la posición exacta de la hoja, y los topes Posi definen físicamente los límites de apertura y cierre.
Al dimensionar un operador abatible conviene verificar la longitud y el peso reales de cada hoja contra los límites del fabricante (4 m y 800 kg en el S800H), prever el drenaje de la caja de cimentación y confirmar que el cuadro de mando elegido sea compatible. Un error común es seleccionar el operador solo por el largo de la hoja sin considerar su peso, o instalar la caja enterrada sin salida de agua. El grado IP67 del FAAC S800H admite operación sumergida, pero un buen drenaje sigue siendo buena práctica.
Beneficios Principales
- Instalación enterrada y discreta: el FAAC S800H queda bajo el piso, así que el acceso conserva su apariencia original y hay menos elementos expuestos a impactos.
- IP67 con operación sumergida: resiste polvo, lluvia y encharcamientos, lo que da confianza en entradas a nivel de piso donde se acumula agua.
- Capacidad para hojas de 4 m y 800 kg: cubre puertas abatibles residenciales amplias y accesos comerciales de tamaño medio con un solo modelo.
- Accionamiento hidráulico silencioso: el movimiento es suave y controlado, ideal para accesos donde el ruido o los jaloneos molestan a usuarios y vecinos.
- Encoder magnético absoluto integrado: la electrónica conoce la posición exacta de la hoja en cada ciclo, lo que mejora la precisión de paro y apertura.
- Diseñado para uso continuo: el operador FAAC 108720 se adapta a accesos de alto tráfico con muchos ciclos diarios sin depender de pausas de enfriamiento.
- Compatibilidad BUS 2 EASY: simplifica el cableado y la integración con la electrónica de control compatible en la instalación.
- Rango de -20°C a +55°C: mantiene su operación en climas con heladas o calor intenso.
Especificaciones Técnicas
| Atributo | Valor |
|---|---|
| Marca y modelo | FAAC S800H (SKU 108720) |
| Tipo de operador | Hidráulico subterráneo |
| Aplicación | Puertas abatibles |
| Longitud máxima de la puerta | 4 m (13.1 ft) |
| Capacidad de carga | 800 kg |
| Grado de protección IP | IP67 |
| Voltaje de operación del operador | 24V DC |
| Voltaje del cuadro de mando | 110V AC |
| Potencia máxima | 60 W |
| Velocidad angular | 5.5°/s |
| Temperatura de operación | -20°C a +55°C |
| Dimensiones (L x A x P) | 380 x 220 x 160 mm (14.96 x 8.66 x 6.30 in) |
| Peso del operador | 14 kg (30.9 lb) |
| Encoder | Magnético absoluto integrado |
| Compatibilidad | BUS 2 EASY |
| Topes de recorrido | Posi (ajuste mecánico) |
| Electrónica de control | Se adquiere por separado (no incluida) |
| Modo de uso | Continuo |
| Garantía | 3 años |
Notas Importantes
El operador subterráneo FAAC S800H 108720 se suministra sin electrónica de control; esta se adquiere por separado según las necesidades del proyecto. Verifica que el cuadro de mando elegido sea compatible con el operador de 24V DC y con tecnología BUS 2 EASY. La longitud máxima de hoja es de 4 m (13.1 ft) y la carga máxima de 800 kg.
Aplicaciones Recomendadas
Productos Complementarios
Además de la electrónica de control (no incluida), estos accesorios de acceso vehicular se utilizan para completar la instalación según el proyecto:
