Operador Subterraneo FAAC S800H Sin Bloqueo Para Puertas Abatibles Para Puertas de hasta 4 Metros de Longitud Uso Continuo
- SKU / Modelo: 108724
- Marca: FAAC
- Categoría: Acceso Vehicular
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Operador Subterráneo / Sin Bloqueo / Puertas Abatibles hasta 4 m (13.1 ft) / Uso Continuo / IP67 / 800 kg
Modelo S800H (SKU 108724) · Marca FAAC

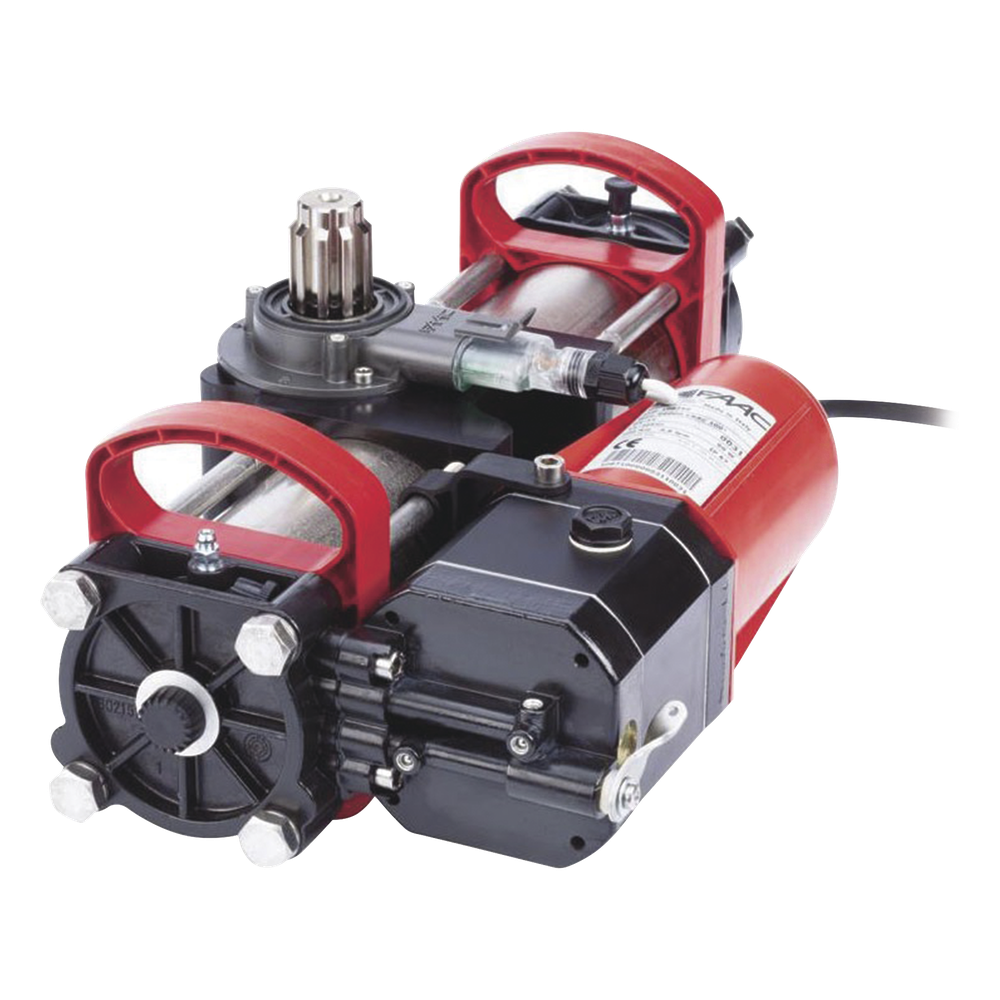

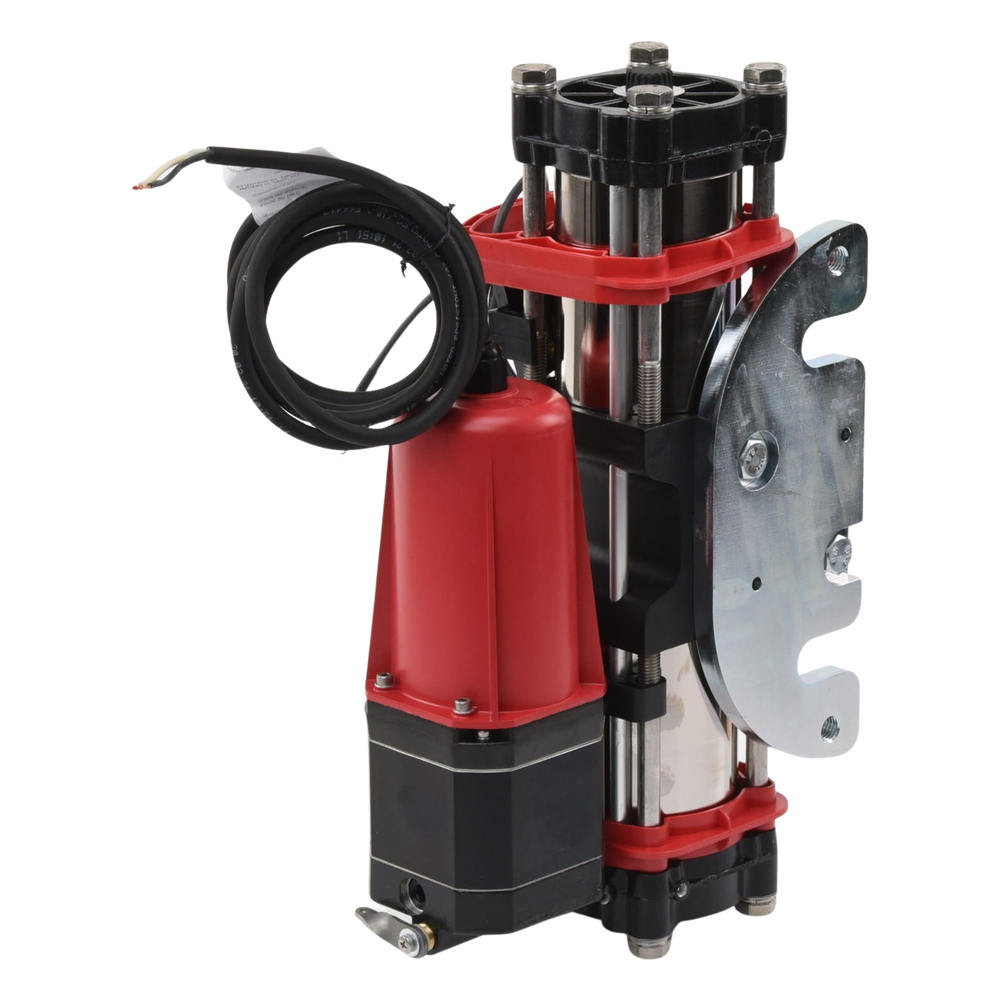

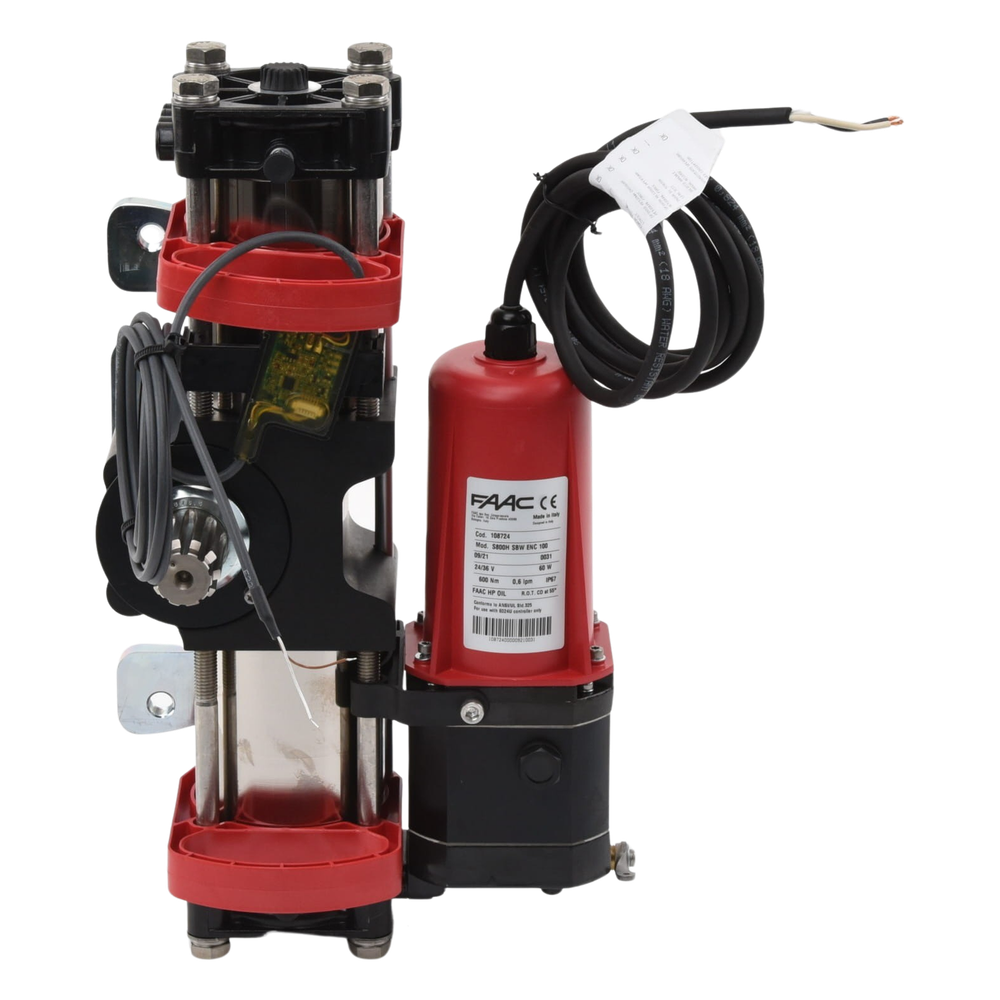

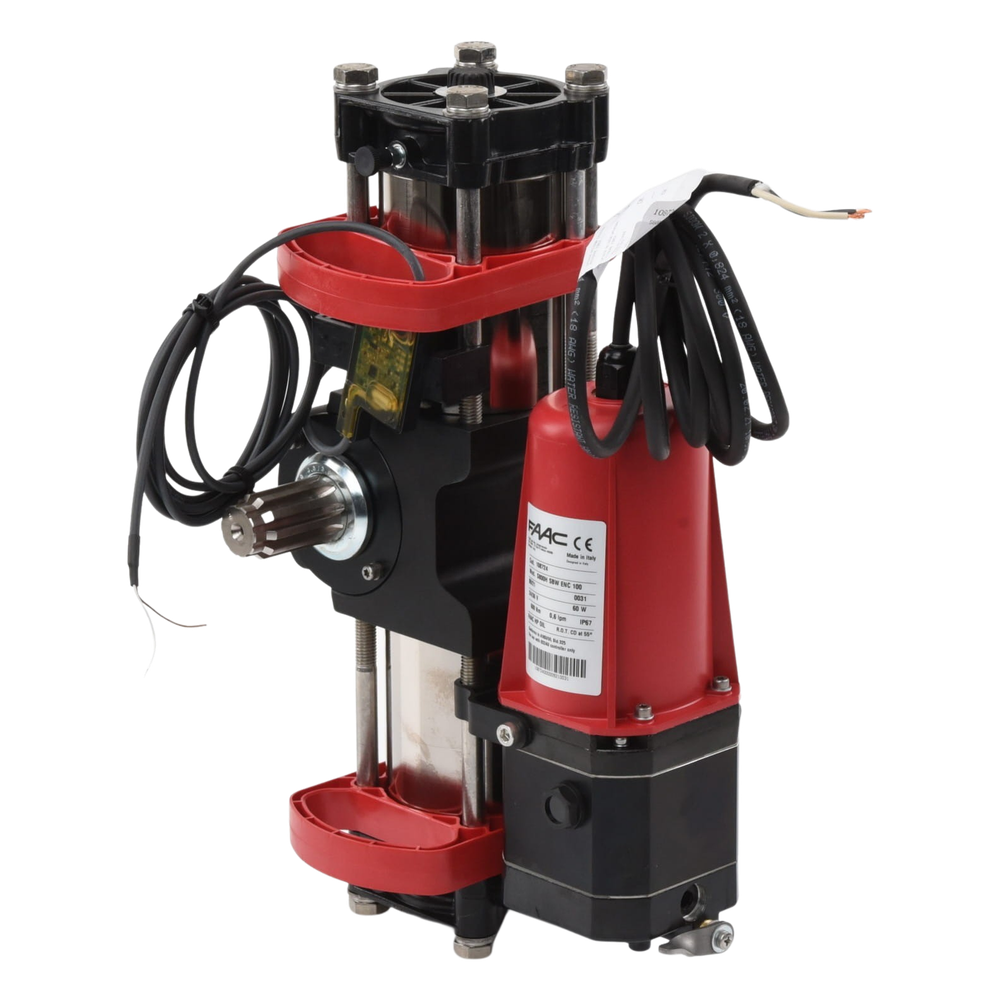

El operador subterráneo FAAC S800H (SKU 108724) es un motor hidráulico sin bloqueo para puertas abatibles de hasta 4 metros (13.1 ft) de longitud y 800 kg de peso. Trabaja a 24V DC con una potencia máxima de 60 W, velocidad angular de 5.5°/s, grado de protección IP67 y clasificación de uso continuo. Se instala bajo el nivel del piso, por lo que el portón conserva una apariencia limpia.
El FAAC S800H integra un encoder magnético absoluto que informa la posición de la hoja con precisión, y topes positivos integrados de fábrica que delimitan el recorrido. Es compatible con la tecnología BUS 2 Easy, lo que facilita conectarlo a una electrónica de control para gestión profesional de accesos vehiculares y peatonales. Opera en un rango de temperatura de -20°C a 55°C.
La electrónica de control se adquiere por separado, de modo que el instalador elige el cuadro de mando adecuado para cada proyecto. El operador 108724 pesa 14 kg y mide 380 x 220 x 160 mm, dimensiones que deben considerarse al planear la excavación y la caja de cimentación del sistema subterráneo.
Cómo funciona un operador subterráneo hidráulico
Un operador subterráneo para portón abatible es un actuador que se aloja dentro de una caja de cimentación enterrada bajo la hoja y la hace girar sobre su eje. En el FAAC S800H el movimiento se genera con un principio hidráulico: un motor eléctrico de 24V DC con escobillas acciona la unidad hidráulica, que transmite un giro suave y progresivo a la puerta. Este tipo de transmisión reduce los golpes en el arranque y el frenado, y es habitual en puertas pesadas de uso frecuente.
El encoder magnético absoluto es el sensor que conoce la posición real de la hoja en todo momento, incluso después de un corte de energía, sin necesidad de volver a referenciar. Los topes positivos de fábrica definen mecánicamente los puntos de apertura y cierre. Frente a un operador de brazo articulado o de pistón visible, la versión subterránea protege el mecanismo de golpes y vandalismo, y evita elementos visibles sobre la puerta. Su contrapartida es que exige obra civil: excavación, caja de cimentación y drenaje adecuados.
Al dimensionar, conviene considerar longitud y peso de la hoja, el viento, la frecuencia de uso y el drenaje del sitio. Los datos de longitud máxima (4 m) y peso máximo (800 kg) del FAAC S800H son límites de referencia por hoja. Un error común es seleccionar el operador solo por el peso y olvidar la longitud, que incrementa el esfuerzo sobre el eje de giro. Si el proyecto requiere mantener la hoja asegurada en posición cerrada, conviene evaluar con el integrador una cerradura eléctrica adicional, ya que este modelo es de la versión sin bloqueo.
Beneficios Principales
- Atiende puertas de hasta 4 m (13.1 ft) y 800 kg: un solo modelo cubre portones abatibles de dimensiones y peso considerables, como los de residenciales, empresas y estacionamientos.
- Uso continuo: la clasificación de uso continuo del FAAC S800H permite instalarlo en accesos con alta frecuencia de ciclos sin los descansos térmicos que exigen los motores de uso intensivo limitado.
- Protección IP67: el grado IP67 permite instalar el operador bajo el piso, donde puede haber humedad, polvo o salpicaduras, lo que reduce fallas por intemperie.
- Operación en -20°C a 55°C: el rango de temperatura declarado respalda su uso en climas fríos y calurosos sin cambiar de modelo.
- Encoder magnético absoluto integrado: la posición de la hoja se conoce con precisión, lo que permite movimientos controlados y simplifica la puesta en marcha.
- Topes positivos de fábrica: el recorrido queda delimitado mecánicamente desde el origen, lo que ahorra tiempo de ajuste en obra.
- Compatibilidad con BUS 2 Easy: la comunicación por bus reduce la complejidad de cableado hacia la electrónica de control y facilita la integración en sistemas de control de acceso.
- Electrónica modular: al adquirirse por separado, el instalador selecciona el cuadro de mando según las funciones que pida el proyecto, sin pagar por características innecesarias.
Especificaciones Técnicas
| Capacidad mecánica | Valor |
|---|---|
| Longitud máxima de puerta | 4 m (13.1 ft) |
| Peso máximo de puerta | 800 kg |
| Velocidad angular | 5.5°/s |
| Principio de operación | Hidráulico |
| Tipo de bloqueo | Sin bloqueo |
| Topes | Positivos integrados de fábrica |
| Alimentación eléctrica | Valor |
|---|---|
| Voltaje de operación del operador | 24V DC |
| Voltaje del cuadro de mando | 110V AC |
| Potencia máxima | 60 W |
| Tipo de motor | Con escobillas |
| Condiciones ambientales y uso | Valor |
|---|---|
| Grado de protección IP | IP67 |
| Temperatura de operación | -20°C a 55°C |
| Tipo de uso | Continuo |
| Físico y control | Valor |
|---|---|
| Peso del operador | 14 kg |
| Dimensiones | 380 x 220 x 160 mm |
| Encoder | Magnético absoluto integrado |
| Bus de comunicación | BUS 2 Easy |
| Electrónica de control | Se adquiere por separado, no incluida |
Notas Importantes
Nota para integración: La electrónica de control del FAAC S800H se adquiere por separado, lo que permite seleccionar el cuadro de mando acorde a las necesidades específicas del proyecto de automatización.
