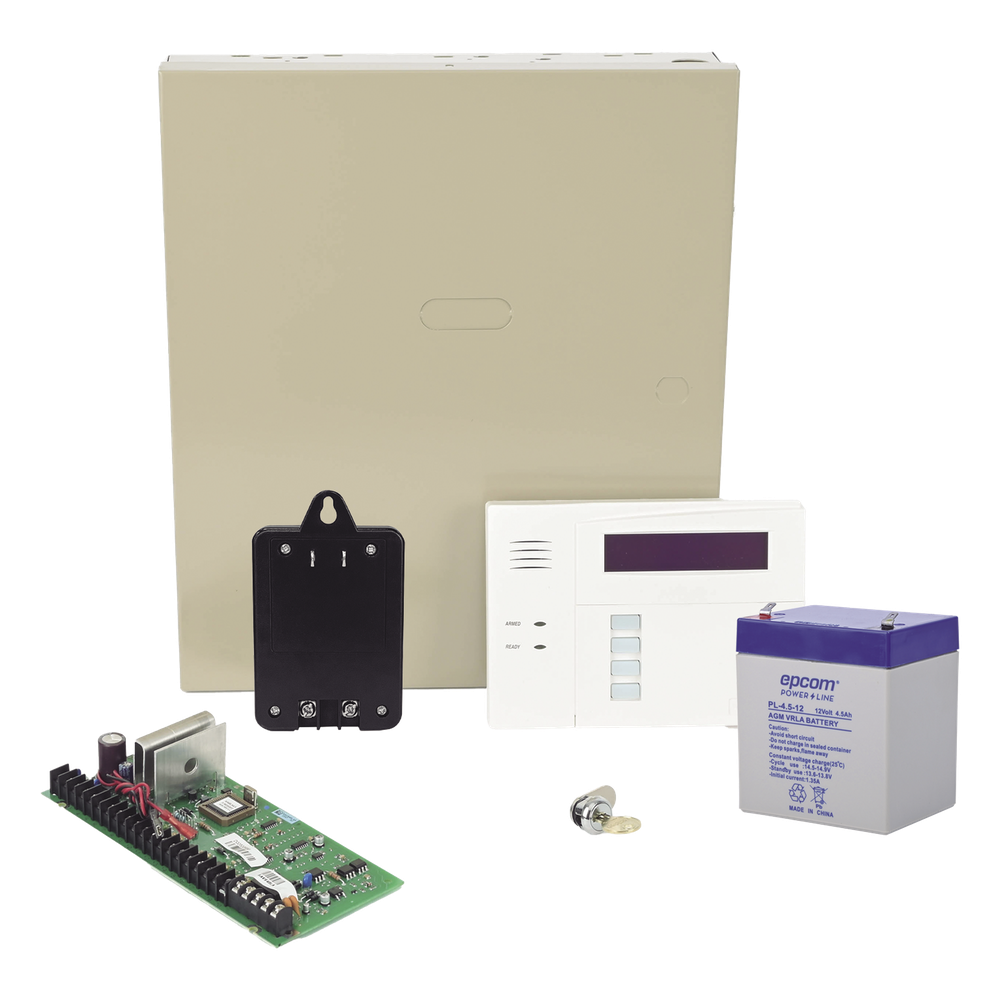

Panel de Alarma Híbrido 48 Zonas 3 Particiones Teclado 6160RF Comunicador IP 4G Honeywell Home Resideo VISTA48LANTB/6160RF
- SKU / Modelo: VISTA48LANTB/6160RF
- Marca: HONEYWELL HOME RESIDEO
- Categoría: Panel de Alarma
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Panel de Alarma Híbrido 48 Zonas 3 Particiones Teclado con Receptor Inalámbrico Integrado Comunicador IP y 4G 16 Detectores de Humo de Dos Hilos
Modelo VISTA48LANTB/6160RF · HONEYWELL HOME RESIDEO
El VISTA48LANTB/6160RF de Honeywell Home Resideo es un panel de alarma híbrido (basado en el ADEMCO VISTA-48LA) que protege hasta 48 zonas más 16 zonas de llaves vía radio, organizadas en 3 particiones. Se entrega con teclado 6160RF con receptor inalámbrico integrado y comunicador compatible con AlarmNet IP y 4G. Consulta más equipos de la colección HONEYWELL HOME RESIDEO.
El panel VISTA48LANTB/6160RF combina 8 zonas cableadas en placa, hasta 40 zonas adicionales por módulos expansores 4219/4229 y hasta 40 zonas vía radio de la serie 5800. Soporta hasta 8 consolas direccionables, hasta 48 códigos de seguridad y 250 eventos en bitácora. Como sistema de alarma y CCTV complementario, resuelve intrusión, incendio y pánico en una sola central.
La zona 1 admite hasta 16 detectores de humo de 2 hilos, y el panel entrega 12 VCC a 2 A para sirenas compatibles y 12 VCC a 600 mA auxiliares. La programación se hace desde la consola o de forma remota con el software Compass Downloading, y los eventos se reportan a la central receptora en formatos como ADEMCO Contact ID.
¿Cómo funciona y para qué sirve?
Un panel de alarma híbrido integra en una misma central sensores cableados (contactos magnéticos, detectores de movimiento, detectores de humo) y sensores inalámbricos. En el VISTA48LANTB/6160RF, las 8 zonas de placa se programan como RFL, normalmente cerradas, normalmente abiertas, duplicadas o de doble balanceo, y las zonas inalámbricas entran por el receptor del teclado 6160RF, que recibe transmisores de la serie 5800.
Cada zona se programa con un tipo (perímetro, entrada/salida, interior, 24 horas, fuego, etc.), una partición y un código de informe. Las particiones permiten que tres áreas funcionen como paneles independientes; la partición 3 puede configurarse como área común, por ejemplo un vestíbulo compartido entre dos negocios u oficinas.
Cuando una zona se activa, el panel acciona la sirena, muestra el evento en las consolas y lo envía a la central receptora por el comunicador. Los dispositivos direccionables (consolas, expansores, módulos de relés) se conectan al mismo bus de 4 hilos, con direcciones únicas, lo que simplifica el cableado frente a sistemas con un cable por dispositivo.
Beneficios Principales
- Cableado e inalámbrico en un solo panel: Permite combinar zonas cableadas con hasta 40 zonas vía radio de la serie 5800 sin instalar otro sistema.
- Tres particiones independientes: Un solo panel protege tres áreas con usuarios y códigos distintos, con opción de área común.
- Teclado con receptor integrado: El 6160RF incluye el receptor de los transmisores inalámbricos, lo que reduce componentes por instalar.
- Comunicación IP y 4G: El comunicador integrado compatible con AlarmNet y Total Connect habilita supervisión remota.
- Bitácora de 250 eventos: Facilita revisar alarmas y operaciones desde el teclado o con el software Compass Downloading.
- Expansión por bus direccionable: Hasta 5 expansores de zona, hasta 8 consolas y hasta 16 relés crecen con el mismo bus.
- Detectores de humo de 2 hilos: La zona 1 soporta hasta 16 detectores de humo de 2 hilos para cobertura de incendio.
Especificaciones Técnicas
General
| Tipo de producto | Panel de alarma híbrido con teclado 6160RF y receptor inalámbrico integrado |
| Zonas totales | Hasta 48 zonas de protección más 16 zonas de llaves vía radio (zonas 49-64), para un total de 64 zonas |
| Zonas cableadas básicas | 8 zonas (zonas 1-8) con opción de duplicación de zonas y zonas de doble balanceo |
| Zonas cableadas adicionales | Hasta 40 (zonas 9-48) con hasta 5 módulos expansores 4219/4229 |
| Zonas vía radio | Hasta 40 zonas (serie 5800; zonas 9-48) |
| Particiones | 3, con opción de partición 3 como área común |
| Tipos de zona configurables | Hasta 4 por el instalador |
| Códigos de seguridad | Hasta 48, cada uno con nivel de autorización y acceso a particiones |
| Calendarios | Hasta 32 |
| Macros de teclado | Hasta 4 |
| Registro de eventos | 250 eventos |
| Software de gestión | Compass Downloading (bidireccional) |
Consolas y expansión
| Consolas direccionables | Hasta 8 (numéricas 6148/6150, alfanumérica 6164, transceptor 6128RF/6128RFH/6150RF/6160RF) más hasta 2 touch screen AUI (Symphony, 6270) |
| Módulos expansores de zona | Hasta 5 direccionables 4219/4229 |
| Salidas de relé | Hasta 16 relés, 2 salidas auxiliares (triggers) en placa y/o dispositivos de portadora de línea (X-10) |
| Funciones de salida | Hasta 48 |
Inalámbrico
| Receptores compatibles | Series 5881/5882EU/5882EUH/5883 |
| Transmisores compatibles | Series 5800/5800EU/5800H/5800AP |
| Alcance nominal del receptor RF | 67 m |
Comunicación
| Formatos de comunicación | ADEMCO Express, ADEMCO Baja Velocidad, Radionics/SESCOA, Robofon 8, ADEMCO Contact ID, Robofon Contact ID |
| Comunicador | Integrado, compatible con AlarmNet (IP y 4G) y Total Connect |
| Localizadores (buscas) | Hasta 3 |
| Captura de línea | Doble polo |
Eléctricas
| Alimentación | 16.5 VCA desde transformador de 25 VA como mínimo (120 VCA o 230 VCA en primario) |
| Salida de alarma (sirena) | 12 VCC, 2 A |
| Salida auxiliar | 12 VCC, 600 mA máximo |
| Batería de respaldo | Recargable ácido sellado, 12 VCC, 4 Ah mínimo; voltaje de carga 13.8 VCC |
| Fusible de batería | 3 A |
| Resistencia máxima de zona | 300 ohmios (zonas 1-8), excluyendo RFL |
| Detectores de humo de 2 hilos | Hasta 16 en zona 1 |
Físicas
| Dimensiones del panel | 318 x 368 x 76 mm |
| Peso | 1.00 kg |
Garantía
| Garantía | 3 años |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
El panel no se enciende solo con batería: conecte primero el transformador y después la batería.
Las consolas deben configurarse con direcciones entre 16 y 23; cada consola debe tener una dirección única.
Los módulos expansores de zona se configuran con direcciones 07-11 y los módulos de relés 4204 con direcciones 12-15.
No instale la cabina cerca ni sobre objetos metálicos, ya que reduce el alcance RF.
Instale el receptor RF al menos a 3 m de la consola para evitar interferencias.
Utilice una fuente adicional si la carga auxiliar supera 600 mA.
No utilice zonas de doble balanceo como zonas de fuego.
El consumo combinado de las dos salidas de voltaje en placa no debe exceder 120 mA.
