Panel de Alarma Híbrido 48 Zonas Comunicador Celular 4G LTE-M/5G Teclado 6160RF 3 Particiones Honeywell Home Resideo VISTA48MN02/6160RF
- SKU / Modelo: VISTA48MN02/6160RF
- Marca: HONEYWELL HOME RESIDEO
- Categoría: Panel de Alarma
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Panel de Alarma Híbrido 48 Zonas Comunicador Celular 4G LTE-M 5G Teclado-Receptor Inalámbrico 3 Particiones 48 Códigos de Usuario
Modelo VISTA48MN02/6160RF · Honeywell Home Resideo
El VISTA48MN02/6160RF de Honeywell Home Resideo es un panel de alarma híbrido basado en el VISTA-48LA con comunicador celular 4G LTE-M/5G MN01LTEM integrado. Administra hasta 48 zonas cableadas e inalámbricas, divide la instalación en 3 particiones, guarda 250 eventos y soporta 48 códigos de usuario con 6 niveles de autoridad.

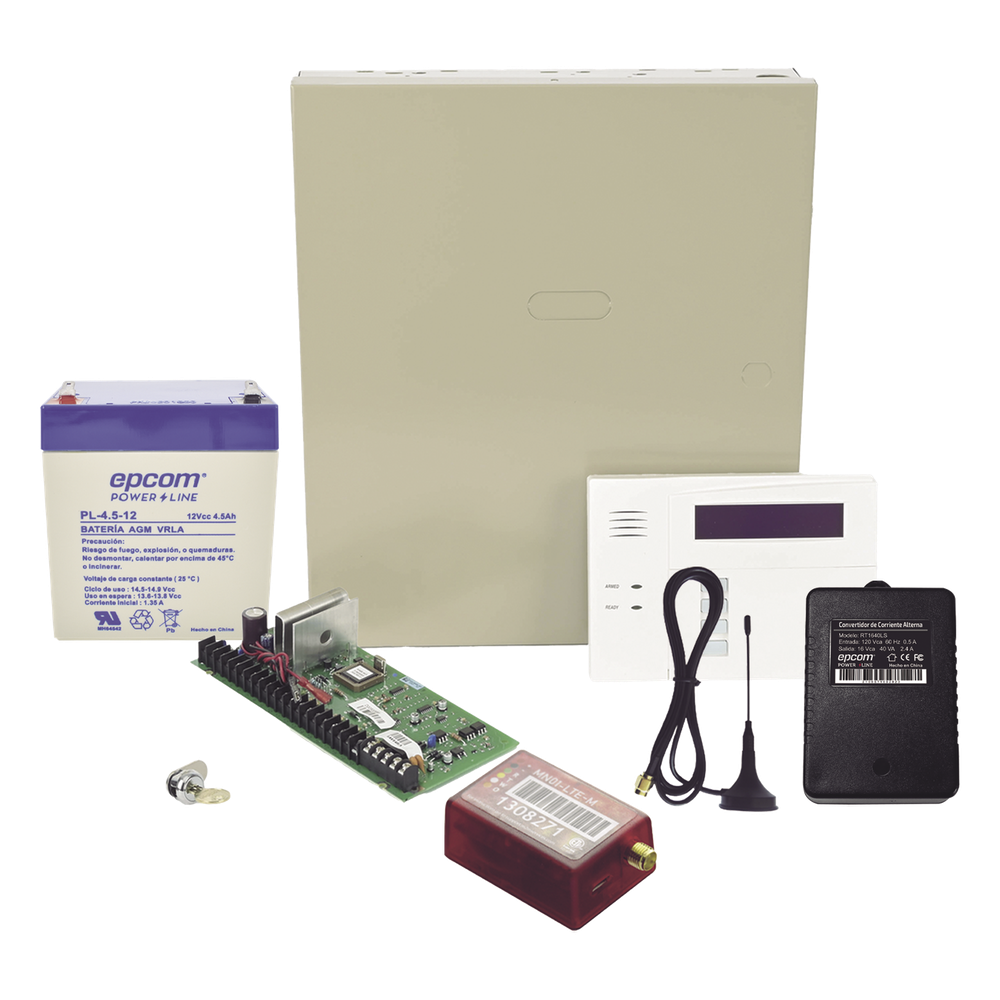

El panel incorpora 8 zonas cableadas básicas y admite hasta 40 zonas inalámbricas mediante receptor serie 5800. Como panel de alarma para seguridad comercial y residencial de mediana escala, el kit trae teclado-receptor 6160RF, gabinete, batería y transformador, y reporta eventos a la central receptora por red celular, sin depender de una línea telefónica fija.
Con la antena universal compatible con múltiples operadores, el VISTA48MN02/6160RF incluye 2 años de datos sin límite para el reporte de eventos. Soporta hasta 8 teclados, salidas auxiliares tipo trigger, módulos de relés y expansores de zona, lo que permite crecer el sistema sin reemplazar el panel.
¿Cómo funciona y para qué sirve?
Un panel de alarma híbrido recibe señales de sensores cableados en sus terminales de zona y de sensores inalámbricos a través de un receptor RF. Cada zona se programa con un tipo (perímetro, entrada/salida, interior, 24 horas, fuego, etc.), una partición y un código de reporte; cuando un sensor se activa, el panel activa sirena, registra el evento y lo envía a la central receptora.
El comunicador celular sustituye a la línea telefónica como ruta de reporte. En el VISTA48MN02/6160RF, el MN01LTEM integrado transmite por red 4G LTE-M/5G, lo que evita fallas por línea cortada o inexistente. El panel conserva además conexiones de línea telefónica RJ31X y soporta formatos como Contact ID.
La programación se hace desde una consola alfanumérica mediante campos de datos (*20 a *199) y modos de menú (*56 para zonas, *80 para salidas, *81 para listas de zonas). Las 3 particiones permiten armar y desarmar áreas por separado, por ejemplo oficinas y bodega, con códigos de usuario independientes.
Beneficios Principales
- Reporte celular: El comunicador 4G LTE-M/5G integrado permite instalar el panel donde no hay línea telefónica y reportar eventos a la central receptora.
- Hasta 48 zonas: Combina 8 zonas cableadas básicas con hasta 40 zonas inalámbricas serie 5800 para cubrir instalaciones medianas sin segundo panel.
- 3 particiones: Permite armar y desarmar áreas independientes con una sola central de alarma.
- Trazabilidad: La memoria de 250 eventos registra alarmas, armados y desarmados para auditar la actividad del sistema.
- Control de usuarios: 48 códigos de usuario con 6 niveles de autoridad limitan qué puede hacer cada persona.
- Kit listo para instalar: Trae teclado-receptor 6160RF, gabinete, batería y transformador, por lo que el instalador no compra componentes base por separado.
- Expansión flexible: Admite módulos 4219, 4229 y 4204, y hasta 8 teclados para crecer en zonas, relés y puntos de control.
- Datos incluidos: Los 2 años de datos sin límite cubren el reporte celular durante el periodo inicial de operación.
Especificaciones Técnicas
General
| Tipo de producto | Panel de alarma híbrido |
| Modelo | VISTA48MN02/6160RF (panel VISTA-48LA con comunicador MN01LTEM) |
| Garantía | 3 años |
Zonas
| Zonas totales | 48 zonas (cableadas e inalámbricas) |
| Zonas inalámbricas | Hasta 40 zonas con receptor serie 5800 |
| Zonas cableadas básicas | 8 zonas (zonas 1-8, tipo de cableado RFL, NC, NA, zona doblada o doble balanceo) |
| Zonas pulsadores (botón) | Zonas 49-64 |
| Tiempo de respuesta zonas 1-8 | 10 ms, 400 ms, 700 ms o 1.2 s (programable) |
| Resistencia máxima de lazo | 300 ohms por zona (más RFL) |
| Resistencia de fin de línea (RFL) | 2000 ohms |
Sistema
| Particiones | 3 particiones independientes |
| Códigos de usuario | 48 códigos con 6 niveles de autoridad |
| Memoria de eventos | 250 eventos |
| Teclados / consolas | Hasta 8 teclados (direcciones 16 a 23) |
| Teclado incluido | Teclado-receptor inalámbrico 6160RF |
| Calendarios | 32 calendarios (01-24 usuario final, 25-32 solo instalador) |
| Funciones de salida programables | 48 funciones de salida |
| Salidas auxiliares en placa | 2 salidas de voltaje (trigger 1 y trigger 2) |
| Listas de zonas | 12 listas de zonas |
| Tipos de zona configurables | 4 (tipos 90 a 93) |
Comunicación
| Comunicador celular | 4G LTE-M/5G MN01LTEM integrado |
| Antena | Universal, compatible con múltiples operadores celulares |
| Servicio de datos | 2 años de datos sin límite incluidos |
| Formatos de comunicación | Ademco B/V Standard, Radionics Standard, Ademco Express, Contact ID, Robofon 8, Ademco B/V Expandido, Radionics Expandido |
| Líneas telefónicas | Conexiones de entrada y salida de línea telefónica con clavija RJ31X |
Eléctricas
| Transformador | 16.5 VCA, 25 VA (mínimo); incluido |
| Alimentación primaria | 110 VCA o 220 VCA (según transformador) |
| Salida de alarma | 10.5–13.8 VCC, 2 A máx. |
| Salida de corriente auxiliar | 10.5–13.8 VCC, 600 mA máx. |
| Batería de respaldo | Incluida; 12 V, 4 Ah mínimo |
| Tensión y corriente de carga de batería | 13.8 VCC, corriente de carga máxima 650 mA |
| Fusible de batería | 3 A |
| Voltaje mínimo de operación | El sistema detiene la detección de sensores si el voltaje del panel baja de 9.6 V |
Expansión
| Módulos compatibles | 4219, 4229, 4204, consola 6164, receptores serie 5800, 7845i |
| Consolas remotas compatibles | 6128RF, 6148, 6164 |
Físicas
| Peso | 1.50 kg |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Programación: acceder al modo de programación con consola alfanumérica; pulsar [*] y [#] simultáneamente dentro de los 50 segundos posteriores al encendido, o usar el código de instalador más 8 + 0 + 0.
Cada consola debe tener una dirección única; los resultados son imprevisibles si dos consolas comparten dirección.
Para la autonomía de emergencia por robo, usar una batería de capacidad suficiente para al menos 4 horas.
Para calcular la carga de la batería, añadir 100 mA a la salida total de alimentación auxiliar y a los consumos de las consolas remotas.
Incluir en el cálculo de corriente auxiliar el consumo de todas las consolas y dispositivos alimentados desde los terminales 4 y 5.
Las baterías selladas de plomo-ácido normalmente no necesitan reemplazo hasta pasados 3 años.
Para prevenir descargas eléctricas, desconectar la línea telefónica antes de alimentar la unidad.
Se recomienda probar el sistema semanalmente para verificar sensores, transmisores y consolas.
