Panel de Parcheo de Impacto 110 Plano Cat6A 24 Puertos 1UR Panduit DP246X88TGY
- SKU / Modelo: DP246X88TGY
- Marca: PANDUIT
- Categoría: Paneles de Parcheo
- Código de barras: 749830370708
- Garantía: 1 año
Precio normal:
$ 12,855.99 MXN
Precio en oferta
$ 10,042.99MXN
Envío calculado al finalizar la compra.
241 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

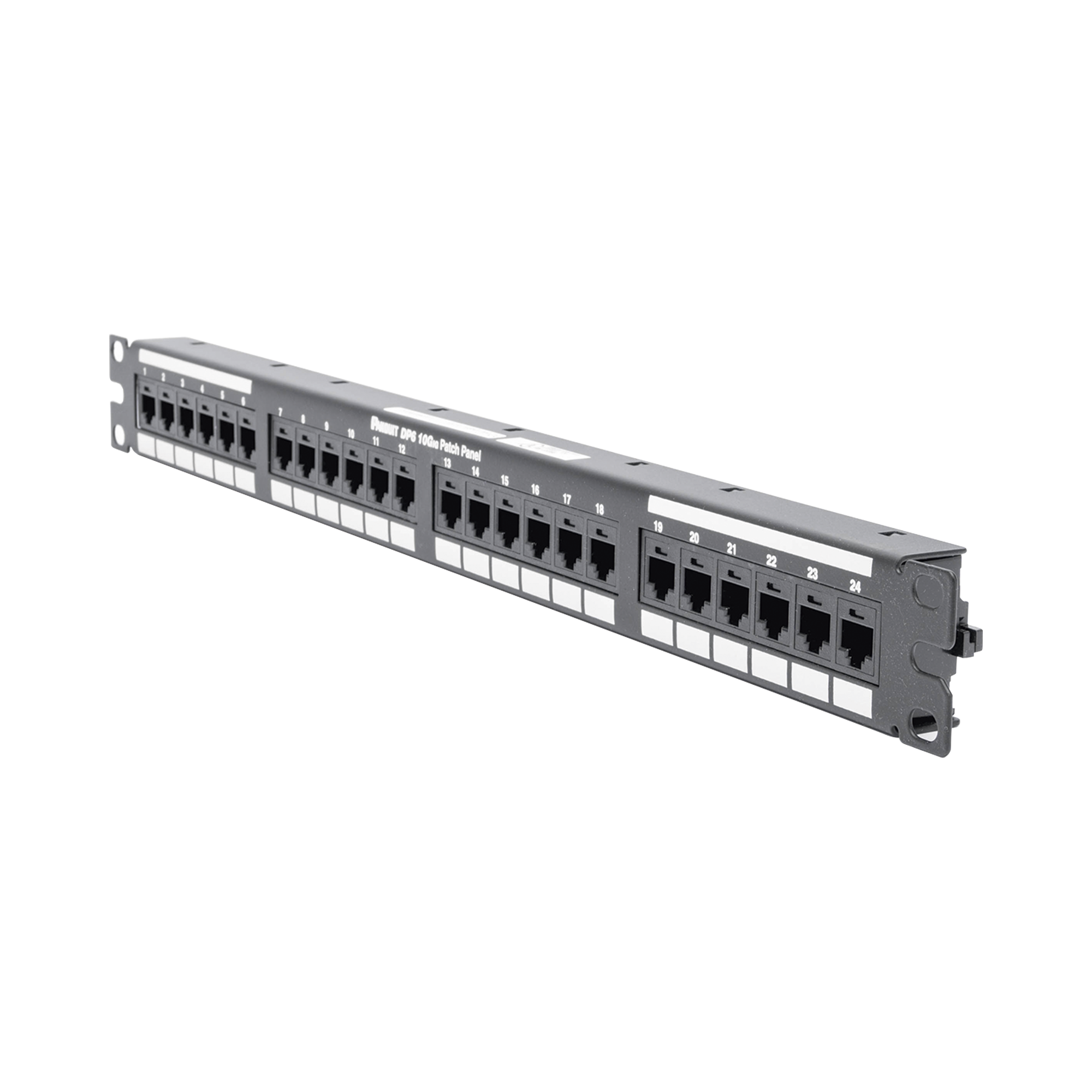

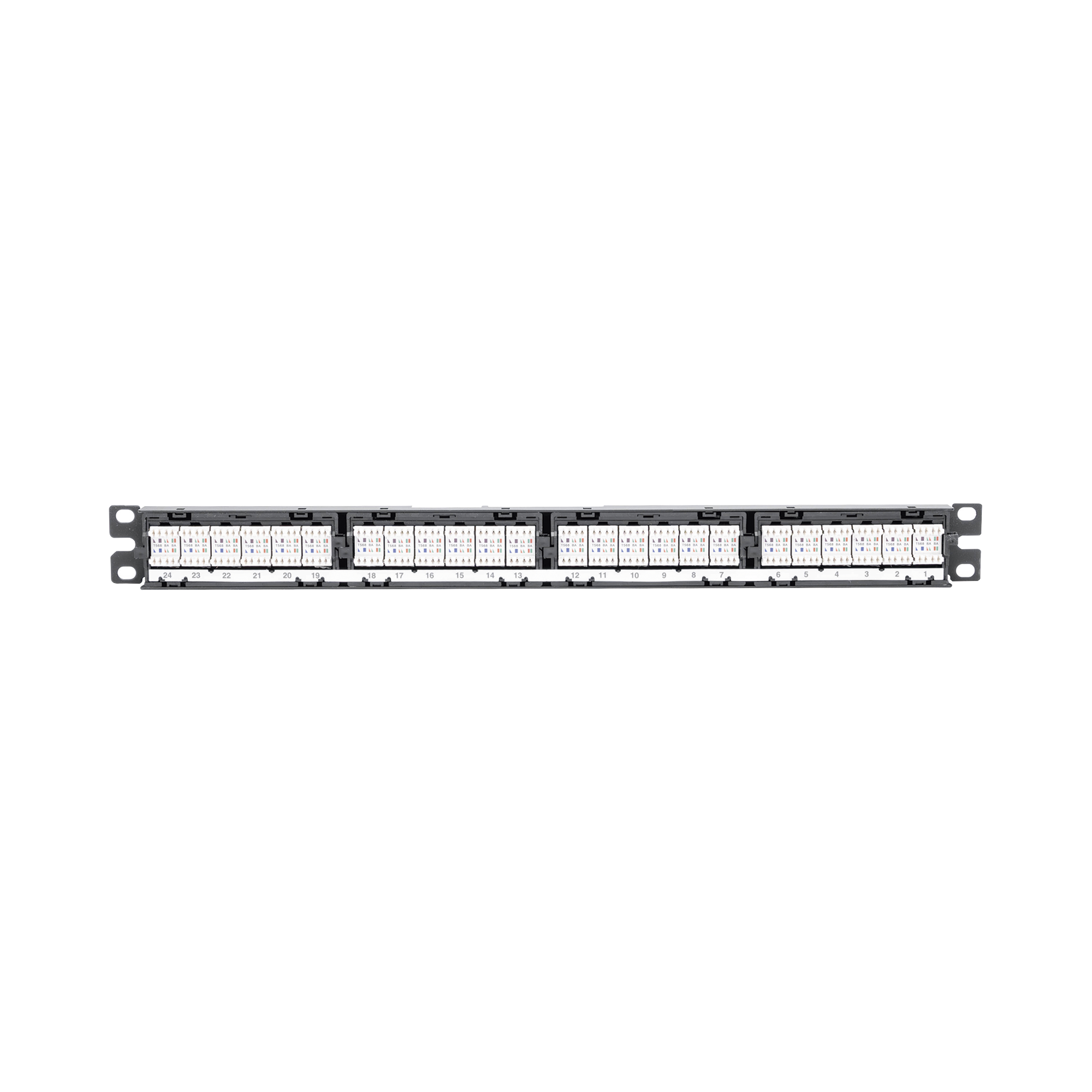

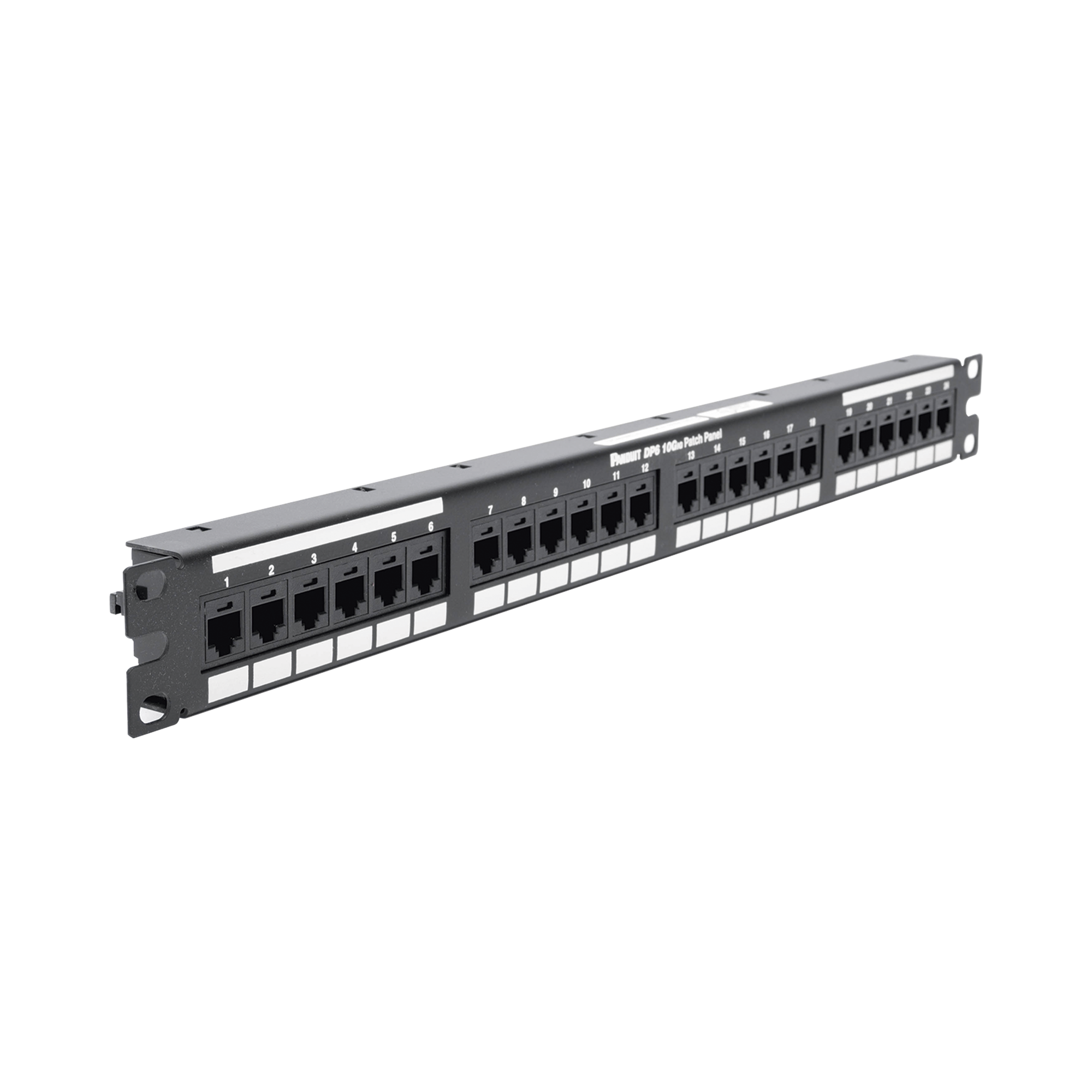

Panel de Parcheo de Impacto (110), Plano, Categoría 6A, de 24 Puertos, 1UR
Modelo DP246X88TGY | Marca Panduit
24 PuertosCategoría 6AClase EAImpacto 1101URT568A/T568BRack 19"
El panel de parcheo de impacto Panduit DP246X88TGY es un panel de conexión de 24 puertos Categoría 6A/Clase EA certificado para 500 MHz según el estándar TIA-568-C.2, compatible con transmisión de datos a 10 Gbps hasta 100 metros en cableado UTP de 100 ohms. Este panel de 1UR está diseñado para terminación rápida y confiable con herramienta de impacto 110, soportando cables de par trenzado sin blindaje de 22 a 26 AWG de 4 pares.
Fabricado por Panduit con tecnología de impacto plano, el panel DP246X88TGY garantiza instalaciones profesionales y duraderas en centros de datos, telecomunicaciones empresariales y redes estructuradas de alto rendimiento. Incluye etiqueta universal codificada para esquemas T568A y T568B, facilitando la identificación y el cumplimiento de estándares internacionales de cableado.
Diseñado para montaje en racks o gabinetes estándar de 19 pulgadas, este panel optimiza el manejo y organización del cableado horizontal, reduciendo el radio de curvatura de cables y mejorando la ventilación y el acceso para mantenimiento. Su formato plano de 1UR permite maximizar la densidad de puertos en espacios reducidos sin comprometer la gestión de cables.
Beneficios Principales
- Certificación Categoría 6A/Clase EA para aplicaciones de hasta 10 Gigabit Ethernet (10GBASE-T) a 100 metros
- Terminación rápida con herramienta de impacto 110, reduciendo tiempo de instalación hasta 40%
- Compatible con cables UTP de 22 a 26 AWG, ofreciendo flexibilidad en proyectos de cableado estructurado
- Etiqueta universal codificada para T568A y T568B, cumpliendo estándares TIA/EIA-568
- Diseño plano de 1UR que maximiza densidad de puertos y optimiza gestión de cables en rack
- Montaje estándar en racks de 19 pulgadas, compatible con la mayoría de gabinetes de telecomunicaciones
- Construcción robusta Panduit con garantía de desempeño a largo plazo en ambientes exigentes
- Identificación individual de puertos para etiquetado y trazabilidad profesional
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Cantidad de Puertos | 24 puertos |
| Categoría | Categoría 6A / Clase EA |
| Frecuencia | 500 MHz |
| Tipo de Terminación | Impacto 110 |
| Compatibilidad de Cable | UTP 100 ohms, 22-26 AWG, 4 pares |
| Esquemas de Cableado | T568A / T568B |
| Altura de Montaje | 1UR (1 unidad de rack) |
| Montaje | Rack o gabinete 19" |
| Tipo de Panel | Plano |
| Transmisión de Datos | 10 Gbps hasta 100m (10GBASE-T) |
| Cumplimiento de Normas | TIA-568-C.2, ISO/IEC 11801 Clase EA |
| Material | Plástico de alto impacto resistente a flama |
| Color | Gris |
Contenido del Paquete

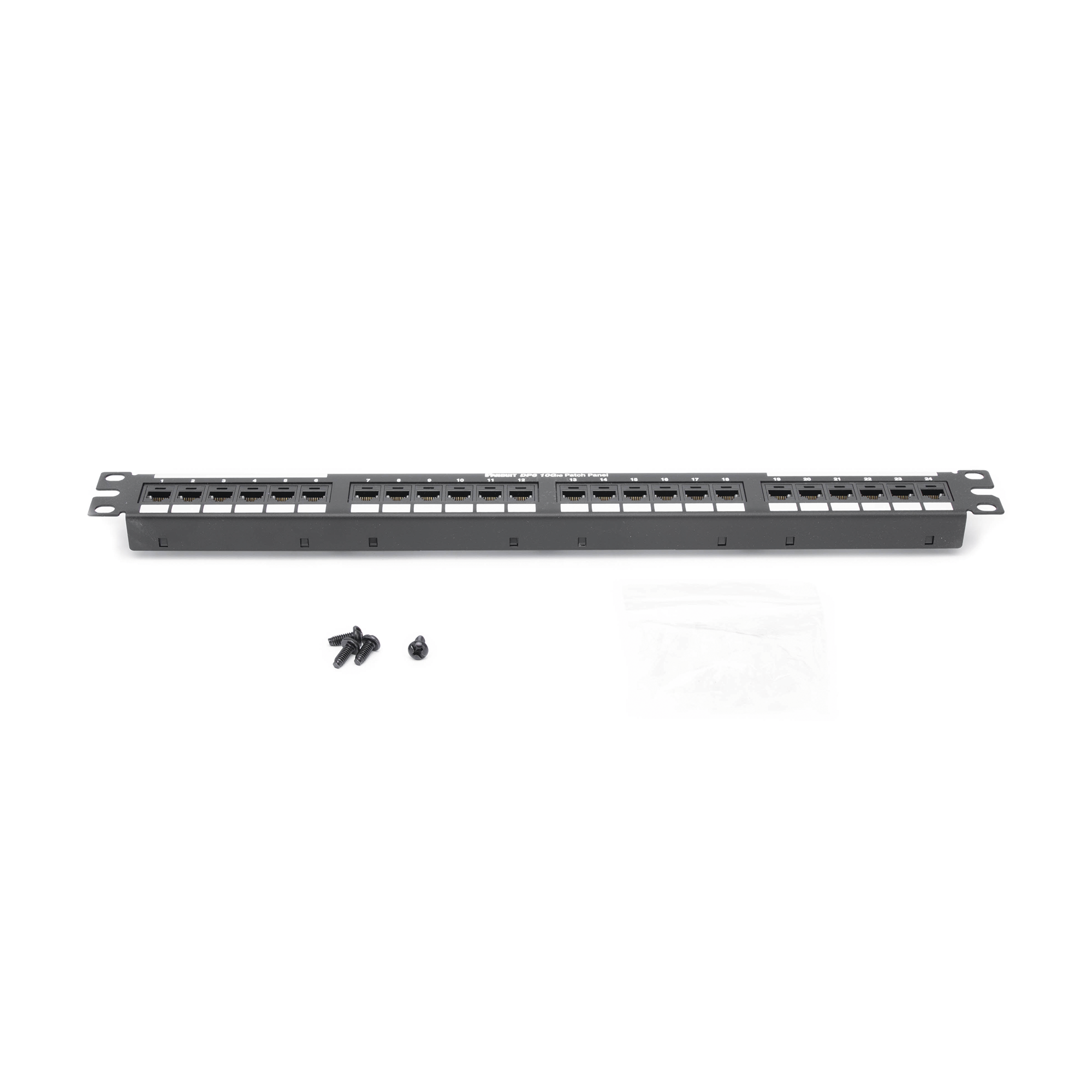

1x Panel de Parcheo DP246X88TGY 24 Puertos Cat6A 1UR1x Etiqueta Universal Codificada T568A/T568BTornillería para Montaje en Rack 19"Manual de Instalación y Terminación
Aplicaciones Recomendadas
🏢 Centros de Datos EmpresarialesDistribución horizontal de cableado estructurado Cat6A para redes 10GbE backbone y almacenamiento SAN
🏭 Redes Industriales y ManufacturaInfraestructura de red robusta para sistemas SCADA, automatización y control de procesos críticos
🏫 Campus Educativos y CorporativosInstalaciones de telecomunicaciones de alta densidad con gestión organizada de puntos de red
🏥 Hospitales y Sector SaludCableado de redes médicas con alta confiabilidad para PACS, EMR y sistemas de telemedicina
📡 Salas de Telecomunicaciones (TR/ER)Organización de conexiones en cuartos de telecomunicaciones y salas de equipos principales
🌐 Proveedores de Servicios de InternetDistribución de servicios de banda ancha, IPTV y VoIP en redes carrier-grade
Productos Complementarios
Organizador Horizontal de CablesOrganizador de cables horizontal 1UR o 2UR para gestión frontal de patch cords y reducción de tensión en puertos
Herramienta de Impacto 110Herramienta de terminación profesional con cuchilla ajustable para instalación de bloques 110 y paneles de parcheo
Patch Cords Cat6A UTPCables de parcheo certificados Cat6A de longitudes de 1m a 5m para conexión de equipos activos al panel
Etiquetas Identificadoras de PuertosSistema de etiquetado profesional para identificación de puertos, códigos de color y numeración de circuitos
Certificador de Cableado Cat6AEquipo de certificación para pruebas de rendimiento TIA Cat6A y generación de reportes de conformidad
Charola Vertical para RackCharola vertical organizadora de cables para gestión lateral y posterior en gabinetes de telecomunicaciones
Preguntas Frecuentes
¿Cuál es la diferencia entre terminación de impacto 110 y RJ45 modular?
La terminación de impacto 110 utiliza una herramienta de punción (punch down) para conectar directamente los conductores del cable al bloque de contactos del panel, sin necesidad de conectores RJ45. Es más rápida de instalar en grandes volúmenes, más confiable a largo plazo, y permite mayor densidad de puertos en el panel. Los paneles modulares RJ45 requieren conectores keystone individuales, lo que aumenta puntos de falla potenciales.
¿Puedo usar cable Cat6 estándar en este panel Cat6A?
Sí, el panel DP246X88TGY acepta cable Cat6 estándar ya que es compatible con calibres 22-26 AWG. Sin embargo, para certificar el canal completo como Cat6A y alcanzar 10 Gbps a 100 metros, todo el enlace (cable horizontal, panel, patch cords) debe ser Cat6A. Usar cable Cat6 limitará el rendimiento del canal a especificaciones Cat6 (250 MHz máximo).
¿Qué herramienta de impacto necesito para terminarlo?
Se requiere una herramienta de impacto tipo 110 (punch down tool) con cuchilla ajustable. La herramienta corta el exceso de cable y asienta el conductor en el bloque de contactos en un solo movimiento. Panduit, Fluke Networks, Klein Tools y otras marcas fabrican herramientas compatibles. Es recomendable usar una herramienta de impacto de alta calidad para garantizar conexiones confiables y evitar daño a los contactos.
¿Cuándo debo usar T568A vs T568B?
Ambos estándares funcionan de manera idéntica en términos de rendimiento de red. T568B es más común en instalaciones comerciales en Norteamérica, mientras que T568A es preferido en instalaciones gubernamentales y algunas regiones internacionales. Lo más importante es mantener el mismo estándar en TODA la instalación (horizontal y patch cords). El panel incluye etiqueta codificada para ambos esquemas, facilitando la terminación consistente.
¿Puedo montarlo en un rack de 2 postes o requiere 4 postes?
El panel DP246X88TGY está diseñado para montaje frontal estándar en racks de 19 pulgadas de 2 o 4 postes. En racks de 2 postes se monta directamente a los rieles frontales con los tornillos incluidos. Para instalaciones de alto tráfico o gestión intensiva de cables, se recomienda rack de 4 postes con soporte trasero adicional para reducir estrés mecánico en las terminaciones posteriores.
¿Soporta aplicaciones PoE++ (802.3bt)?
Sí, el panel Cat6A soporta todas las variantes de Power over Ethernet incluyendo PoE++ (IEEE 802.3bt Type 3 y Type 4) que pueden entregar hasta 90W por puerto. La certificación Cat6A garantiza baja resistencia DC y capacidad de disipar el calor generado por la corriente PoE en los 4 pares. Es importante usar cables de calibre adecuado (23-24 AWG recomendado) para minimizar caída de voltaje en enlaces largos con alta potencia PoE.
