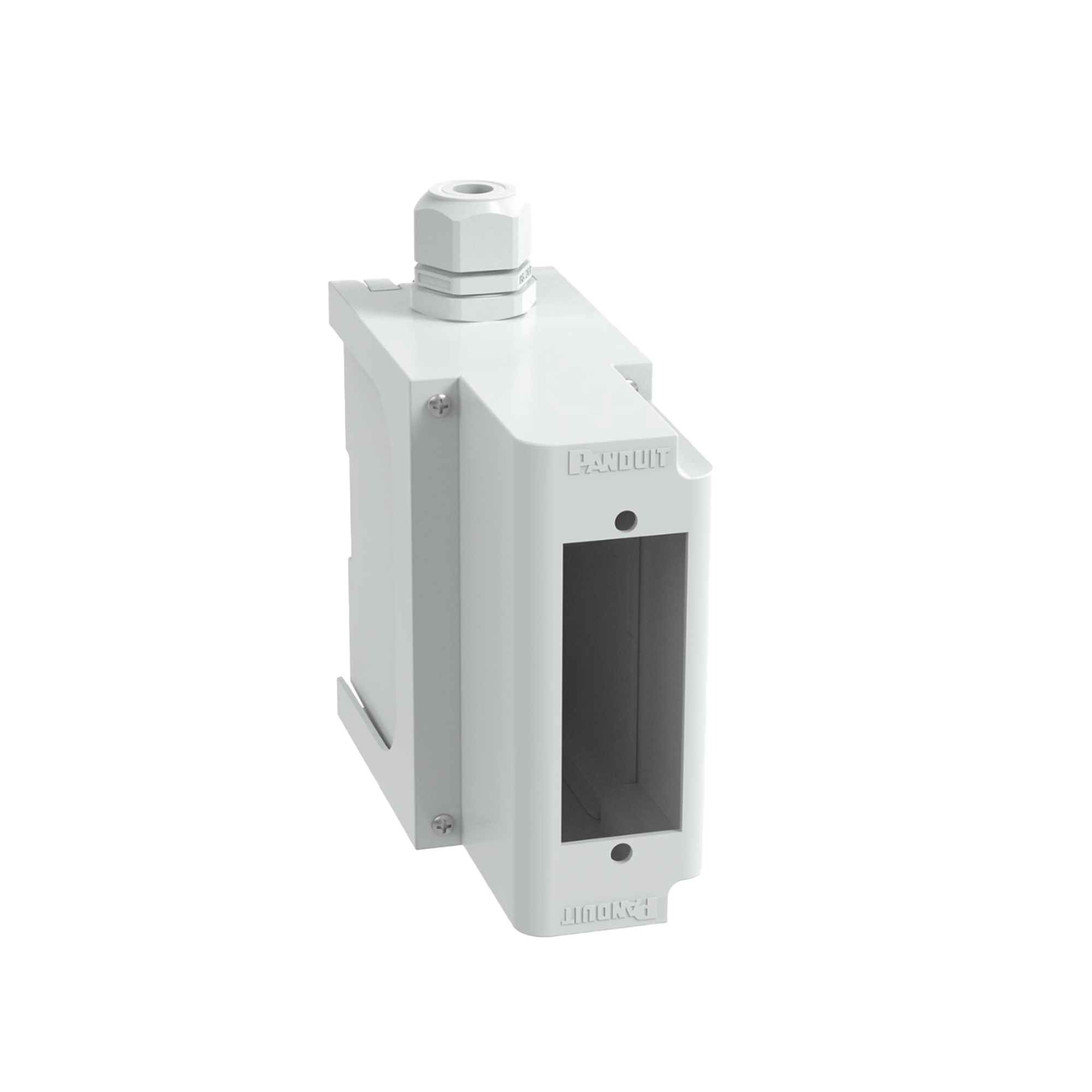

Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 1

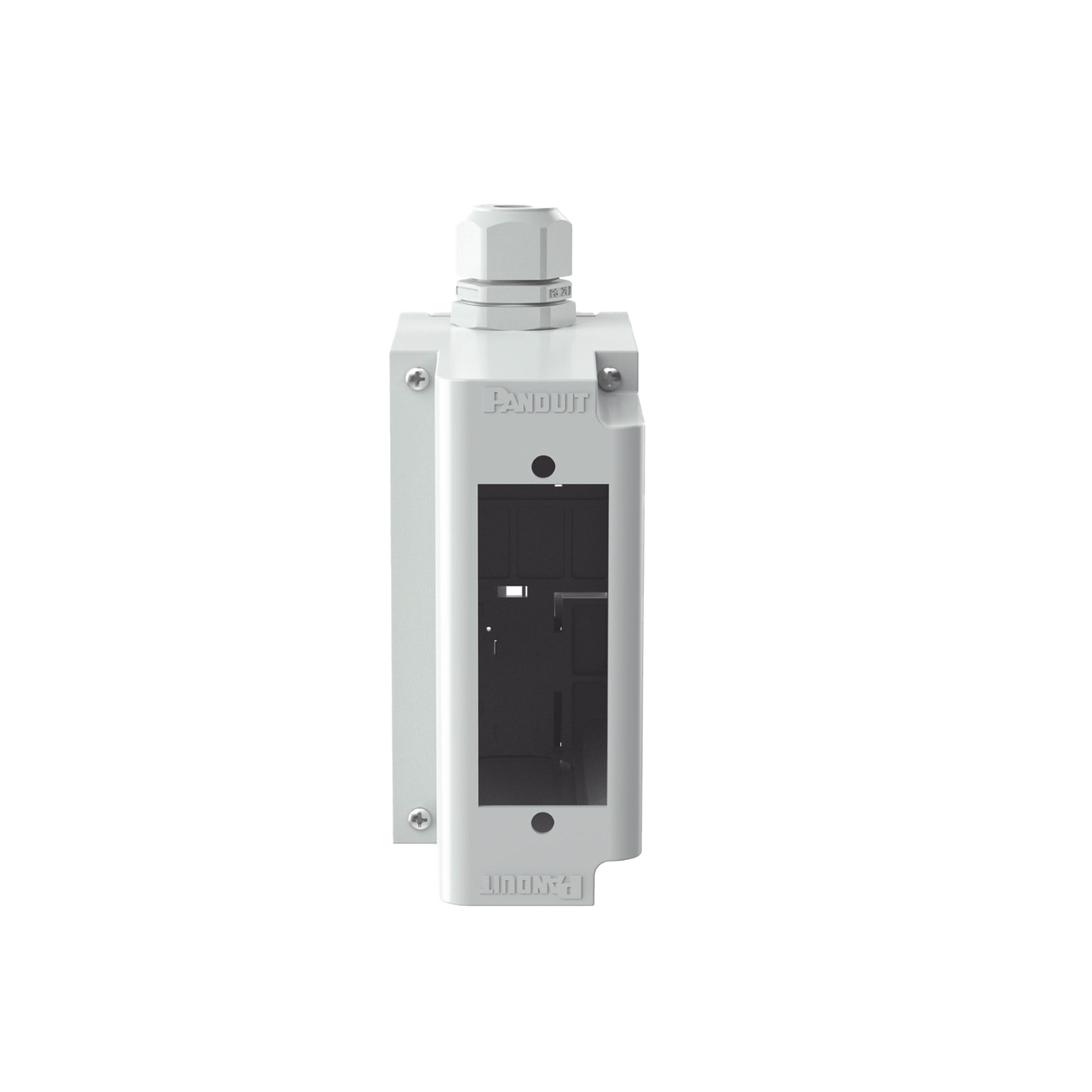

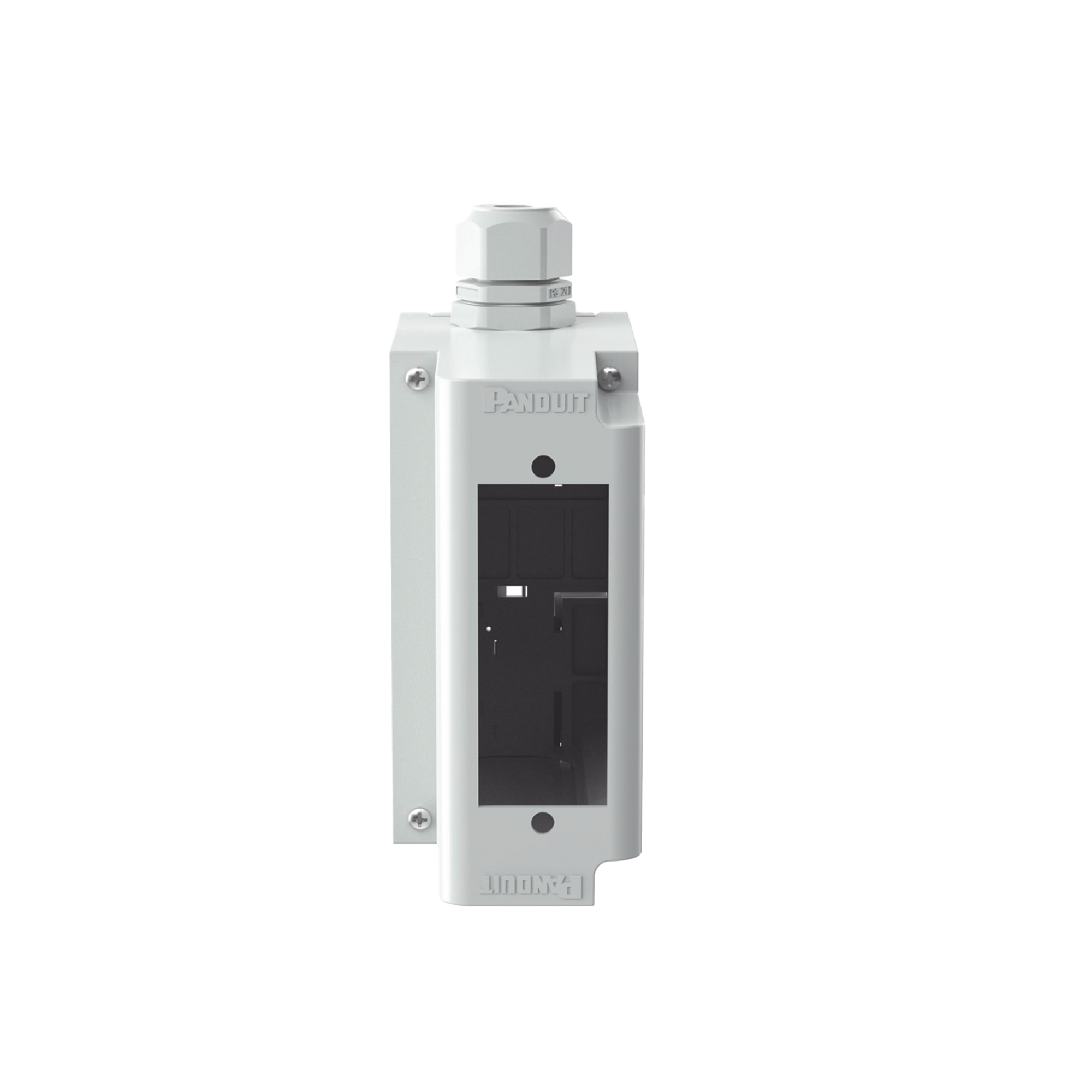

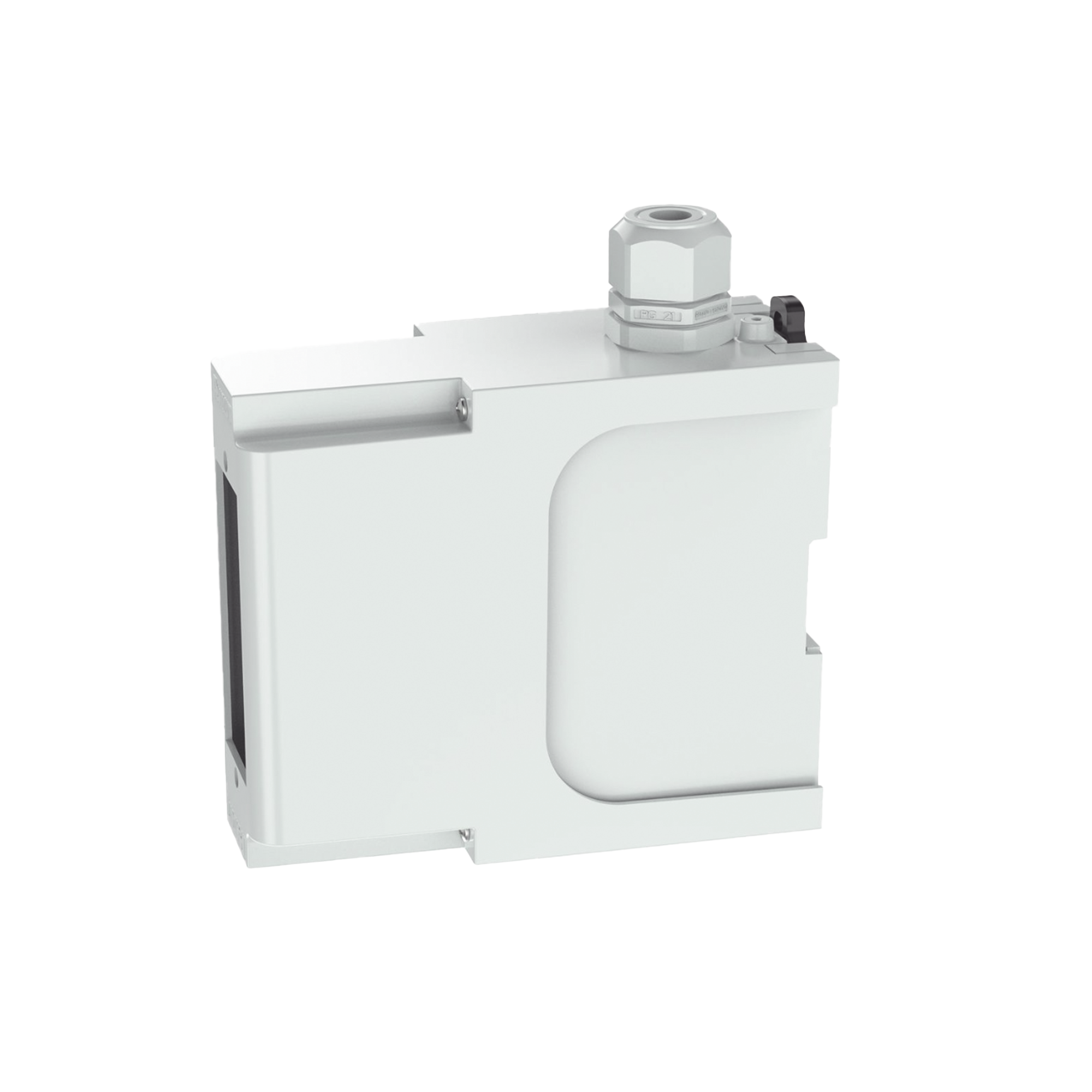

Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 2

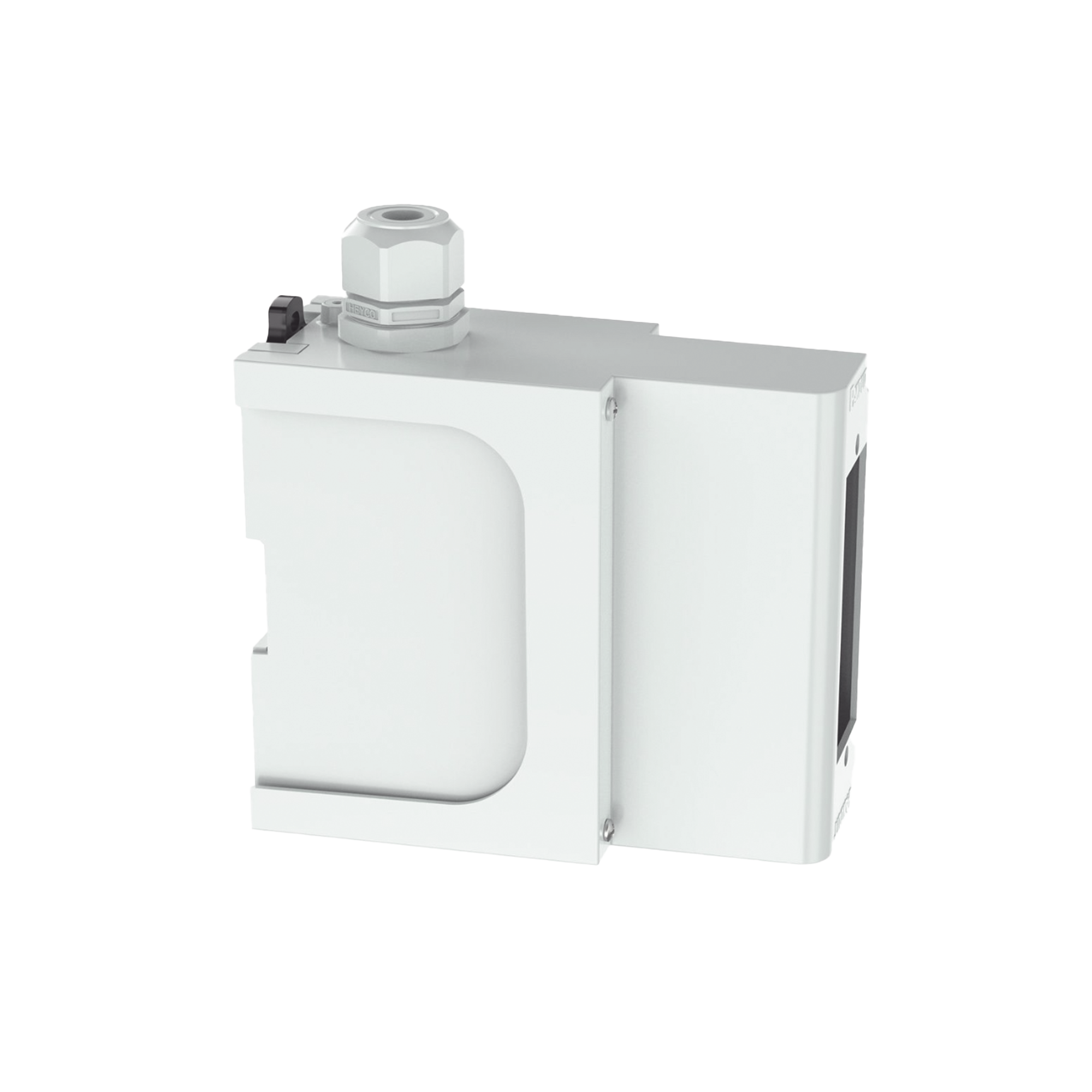

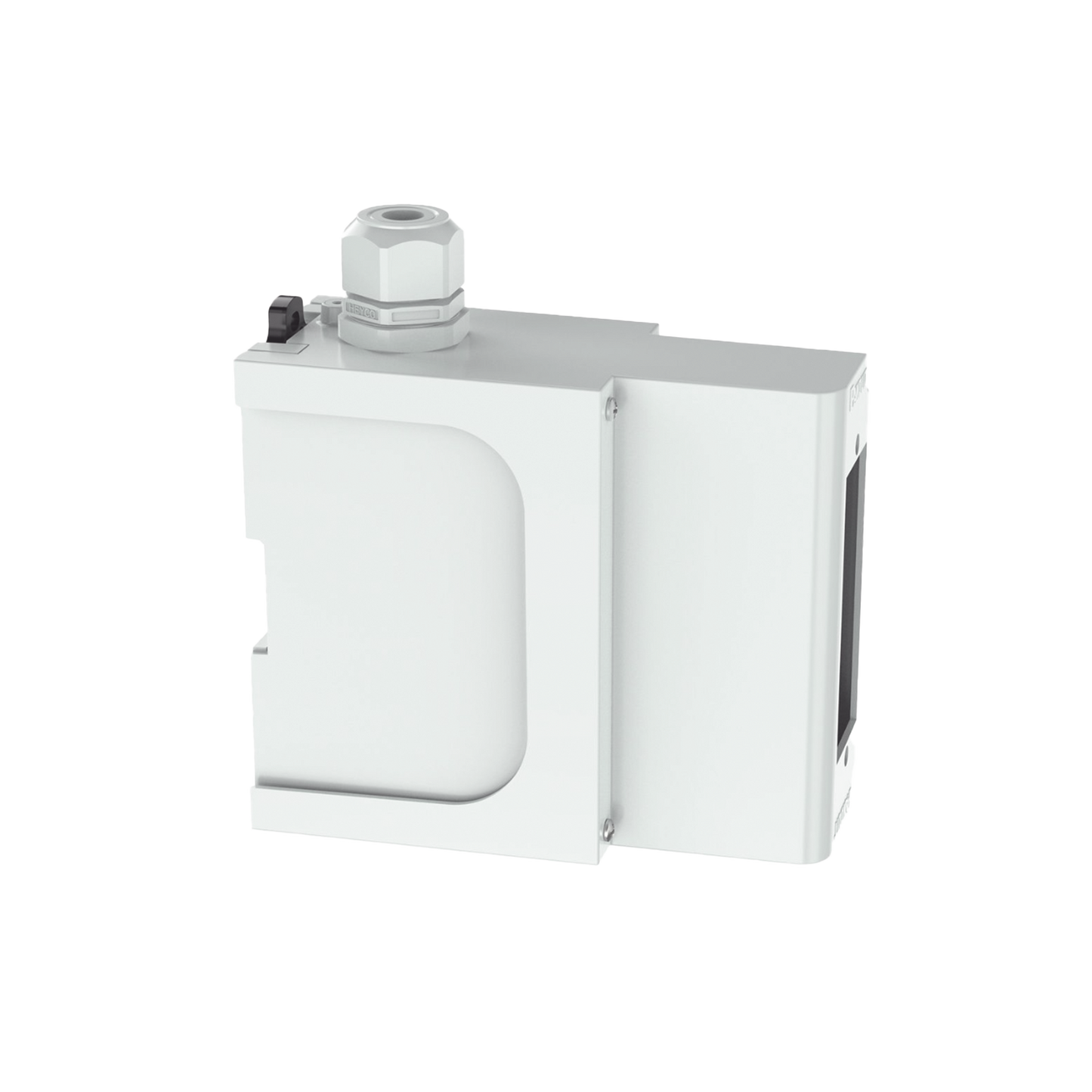

Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 3
Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris
Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 1
Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 2
Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 3
Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris
Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 1
Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 2
Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris PANDUIT - Imagen 3

Panel de Parcheo Modular para Fibra Óptica Instalación en Riel DIN 35mm Acepta Placa FAP Profundidad Extendida Gris Panduit FDPPEIG

Precio normal: $ 4,789.99 MXN
Precio en oferta
$ 3,741.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

27 en stock
27 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Panel de Parcheo Modular para Fibra Óptica, de Instalación en Riel DIN Estándar de 35 mm (1.38 pulgadas), Acepta Una Placa Acopladora FAP, De Profundidad Extendida, Color Gris

Modelo: FDPPEIG | Marca: Panduit

Riel DIN 35mmModular FAPProfundidad ExtendidaGrisInstalación Industrial

El panel de parcheo modular FDPPEIG de Panduit es una solución compacta para instalación en riel DIN estándar de 35 mm (1.38 pulgadas), diseñado específicamente para aplicaciones industriales y de automatización con fibra óptica. Este panel acepta una placa acopladora FAP (Fiber Adapter Panel) de Panduit, lo que permite configuraciones flexibles con hasta 12 fibras en formato modular adaptable a distintos conectores LC, SC, ST o MPO según la placa instalada.

Con diseño de profundidad extendida, el FDPPEIG ofrece mayor espacio interno para gestión de empalmes y radio de curvatura controlado según estándar TIA-568-C.3, protegiendo las fibras de microdobleces que puedan generar pérdida de señal o daños permanentes. Su construcción en termoplástico de alta resistencia con acabado gris RAL 7035 garantiza protección IP20 en entornos industriales de control y automatización donde la fibra óptica se integra con equipos en gabinetes compactos montados en riel DIN estándar europeo (EN 50022).

Beneficios Principales

  • Instalación directa en riel DIN 35mm estándar (EN 50022) sin necesidad de rack o gabinete especial, ideal para espacios reducidos en planta industrial
  • Compatibilidad modular con placas FAP de Panduit para LC duplex, SC, ST o MPO, permitiendo hasta 12 puertos según configuración de acoplador
  • Profundidad extendida que garantiza radio de curvatura mínimo de 30mm para fibra monomodo y multimodo según TIA-568-C.3, protegiendo integridad de la señal óptica
  • Construcción en termoplástico ignífugo UL94 V-0 resistente a impactos y vibraciones en ambientes industriales con temperatura de operación -40°C a +65°C
  • Gestión ordenada de fibras con guías internas que evitan enredos y facilitan identificación visual durante mantenimientos o expansiones futuras
  • Compatible con sistemas de automatización industrial (SCADA, PLC, redes EtherNet/IP) donde la fibra proporciona inmunidad a interferencia electromagnética (EMI)
  • Código de color gris RAL 7035 estándar industrial para integración uniforme en gabinetes de control y distribución eléctrica
  • Diseño sellable con tapa frontal opcional para protección contra polvo y acceso no autorizado en entornos críticos de manufactura

Especificaciones Técnicas

Característica Especificación
Tipo de Montaje Riel DIN estándar 35mm (1.38") - EN 50022
Capacidad de Adaptadores 1 placa FAP (hasta 12 puertos según modelo de placa)
Tipo de Fibra Soportada Monomodo OS1/OS2 y Multimodo OM1/OM2/OM3/OM4/OM5
Conectores Compatibles LC, SC, ST, MPO/MTP (según placa FAP instalada)
Profundidad Extendida - 120mm aproximadamente
Radio de Curvatura Mínimo 30mm (cumple TIA-568-C.3)
Material de Construcción Termoplástico ignífugo UL94 V-0
Color Gris RAL 7035
Temperatura de Operación -40°C a +65°C
Grado de Protección IP20 (con tapa instalada)
Cumplimiento Normativo TIA-568-C.3, EN 50022, UL94 V-0
Dimensiones Aproximadas 120mm (P) x 90mm (A) x 60mm (L)
Peso Aproximado 200 gramos (sin placa FAP)

Contenido del Paquete

1x Panel de Parcheo Modular FDPPEIG1x Clip de Montaje para Riel DIN1x Guía de Instalación Rápida

Nota importante: La placa acopladora FAP se vende por separado. Consulte referencias FAP12WEIDLC (12 LC duplex), FAP06WEIDSC (6 SC), FAP12WEIDMM (12 ST) según su requerimiento de conectores.

Aplicaciones Recomendadas

Automatización IndustrialConexión de PLCs, HMIs, SCADA y sensores con fibra óptica en entornos con alta EMI o distancias superiores a 100 metros.
Redes EtherNet/IPDistribución de redes industriales determinísticas en manufactura automotriz, alimenticia o farmacéutica con switches en riel DIN.
Control Distribuido (DCS)Interconexión de gabinetes de control en plantas químicas, petroquímicas o energéticas donde el espacio en rack es limitado.
Edificios InteligentesDistribución de fibra en sistemas BMS (Building Management Systems) con equipos montados en riel DIN en cuartos técnicos.

Productos Complementarios

FAP12WEIDLCPlaca acopladora para 12 puertos LC duplex, ideal para conexiones de alta densidad en formato compacto.
FAP06WEIDSCPlaca acopladora para 6 puertos SC, compatible con equipos legacy de fibra monomodo y multimodo.
FX2ERLNLNSNM001Patchcord LC/LC duplex monomodo OS2 de 1 metro para interconexión entre panel y switches industriales.
FX2ERLNSNSNM003Patchcord SC/SC duplex monomodo OS2 de 3 metros para conexiones en gabinetes de control distribuido.

Preguntas Frecuentes

¿Qué diferencia hay entre profundidad estándar y extendida en paneles de fibra?
La profundidad extendida del FDPPEIG ofrece aproximadamente 120mm de espacio interno, frente a 60-80mm de modelos estándar. Este espacio adicional permite gestionar radios de curvatura de 30mm mínimo según TIA-568-C.3, evitando microdobleces que causan atenuación superior a 0.5dB en fibras monomodo. Es especialmente crítico cuando se trabaja con empalmes mecánicos o pigtails que requieren protección y organización interna.
¿Puedo mezclar conectores LC y SC en el mismo panel?
No en el FDPPEIG, ya que acepta solamente una placa FAP. Para mezclar tipos de conectores, necesita usar dos paneles FDPPEIG contiguos en el riel DIN (uno con FAP de LC y otro con FAP de SC), o considerar el modelo FDPPEI que acepta hasta 4 placas FAP permitiendo configuraciones mixtas de hasta 48 fibras con diferentes interfaces.
¿Es compatible con cualquier riel DIN industrial?
Sí, el FDPPEIG cumple con estándar EN 50022 para riel DIN de 35mm x 7.5mm, el formato universal en automatización industrial. El clip de montaje incluido se ajusta firmemente sin tornillos, permitiendo instalación y remoción rápida con desarmador plano en el seguro lateral. Compatible con rieles Schneider, ABB, Siemens, Phoenix Contact, Weidmüller y todas las marcas que cumplan EN 50022.
¿Qué ventaja tiene usar fibra en riel DIN versus cobre?
La fibra óptica en paneles DIN ofrece inmunidad total a interferencia electromagnética (EMI/RFI), crítico en entornos con variadores de frecuencia, motores de alta potencia o subestaciones eléctricas. Además permite distancias hasta 10km en monomodo OS2 frente a 100m de Ethernet cobre Cat6A, y ancho de banda de 10Gbps o superior sin degradación. El FDPPEIG es ideal cuando los switches industriales ya tienen puertos SFP y se requiere máxima confiabilidad.
¿Necesito herramientas especiales para instalar la placa FAP?
No, las placas FAP de Panduit tienen diseño snap-in con pestañas de retención que se insertan sin tornillos en el FDPPEIG. Simplemente alinee la placa con las guías internas del panel y presione hasta escuchar el clic de seguridad. La remoción se realiza presionando los seguros laterales de la placa. Todo el proceso toma menos de 30 segundos y permite cambios de configuración en campo sin detener operaciones.
