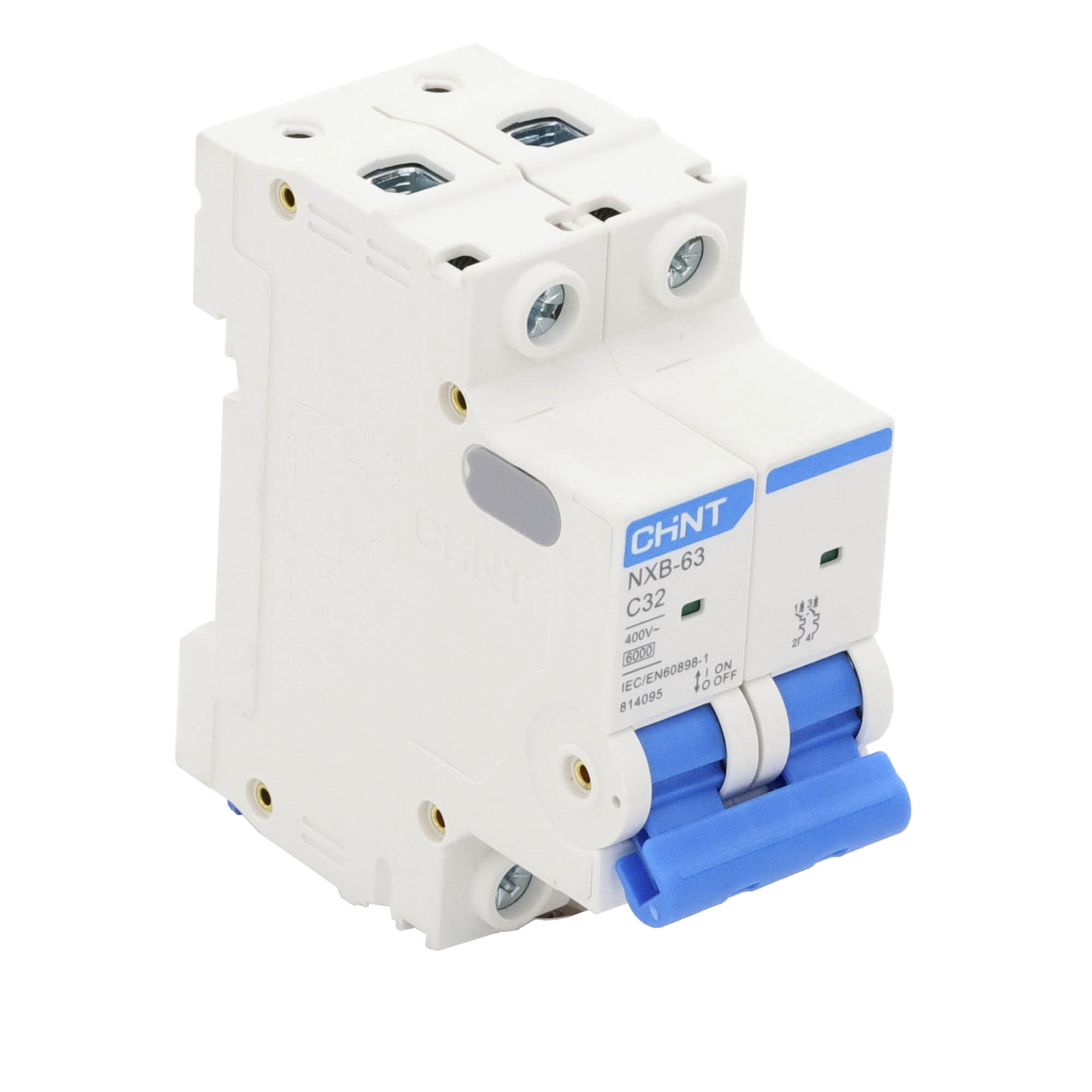

Pastilla Termomagnética 2 Polos 32A 110/415VCA Protección Térmica y Magnética CHINT NXB632PC32
- SKU / Modelo: NXB632PC32
- Marca: CHINT
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Precio normal:
$ 258.99 MXN
Precio en oferta
$ 201.99MXN
Envío calculado al finalizar la compra.
604 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Pastilla para Riel Din, 2 Polos, 32 Amp, Vca:110/415v, 6kA, Catálogo: NXB632PC32.
Modelo NXB632PC32 | Marca CHINT
32 Amperes2 Polos110-415 VCA6kA InterrupciónMontaje Riel DINProtección TérmicaProtección Magnética
La pastilla termomagnética CHINT NXB632PC32 de la serie NXB-63 es un dispositivo de protección de 2 polos con capacidad nominal de 32 amperes y voltaje operativo de 110 a 415 VCA, diseñada conforme a estándares IEC 60898 con capacidad interruptiva de 6kA. Este interruptor automático combina protección térmica contra sobrecargas y protección magnética contra cortocircuitos en un solo dispositivo de montaje en riel DIN, garantizando seguridad y confiabilidad en instalaciones eléctricas residenciales, comerciales e industriales ligeras.
Las pastillas termomagnéticas CHINT ofrecen una solución compacta y eficiente para la protección de circuitos eléctricos. La serie NXB-63 incorpora tecnología de disparo térmico de respuesta rápida ante corrientes de sobrecarga sostenidas y disparo magnético instantáneo ante cortocircuitos, protegiendo el cableado y los equipos conectados. Su diseño modular de 36mm de ancho facilita la instalación en centros de carga estándar y su construcción robusta asegura operación confiable incluso en condiciones ambientales exigentes.
Este interruptor termomagnético de 32A es ideal para proteger circuitos de iluminación, motores pequeños, aires acondicionados y equipos industriales que requieren protección diferencial bifásica. Su amplio rango de voltaje de operación (110-415 VCA) lo hace compatible con sistemas eléctricos de baja tensión en diferentes configuraciones, mientras que su capacidad de interrupción de 6kA proporciona margen suficiente para la mayoría de aplicaciones en instalaciones eléctricas convencionales.
Beneficios Principales
- Protección dual térmica y magnética que resguarda circuitos contra sobrecargas prolongadas y cortocircuitos instantáneos, prolongando la vida útil de cables y equipos
- Capacidad interruptiva de 6kA conforme IEC 60898, adecuada para la mayoría de instalaciones eléctricas residenciales, comerciales e industriales ligeras
- Montaje rápido en riel DIN de 35mm estándar, permitiendo instalación y reemplazo sin herramientas especiales
- Amplio rango de voltaje operativo de 110 a 415 VCA, compatible con sistemas monofásicos y bifásicos de baja tensión
- Diseño compacto de 2 módulos (36mm) que optimiza el espacio en tableros y centros de carga eléctrica
- Construcción robusta CHINT con materiales retardantes de flama y contactos de alta conductividad para operación confiable y duradera
- Manija de accionamiento ergonómica con indicación visual clara de estado ON/OFF y posición de disparo
- Certificación según estándares internacionales IEC que garantiza calidad y seguridad en la protección eléctrica
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXB632PC32 |
| Serie | NXB-63 |
| Número de Polos | 2 Polos |
| Corriente Nominal | 32 Amperes (32A) |
| Voltaje Nominal de Operación | 110 - 415 VCA |
| Capacidad Interruptiva | 6 kA (6000 A) |
| Tipo de Protección | Térmica y Magnética |
| Norma de Fabricación | IEC 60898 |
| Tipo de Montaje | Riel DIN 35mm |
| Ancho Modular | 36mm (2 módulos de 18mm) |
| Curva de Disparo | Curva C (típica para cargas generales) |
| Material de Carcasa | Termoplástico retardante de flama |
| Temperatura de Operación | -25°C a +55°C |
| Grado de Protección | IP20 (montado en tablero) |
| Vida Útil Mecánica | 20,000 operaciones |
| Vida Útil Eléctrica | 10,000 operaciones a corriente nominal |
Contenido del Paquete
1x Pastilla Termomagnética CHINT NXB632PC32Manual de instalación y especificaciones técnicas
Aplicaciones Recomendadas
⚡ Centros de Carga ResidencialesProtección de circuitos generales en casas y departamentos para iluminación, contactos y electrodomésticos mayores
🏢 Instalaciones ComercialesProtección de circuitos en oficinas, locales comerciales, escuelas y edificios de servicios
🏭 Tableros Industriales LigerosProtección de circuitos de control, iluminación industrial y maquinaria ligera en plantas y talleres
❄️ Aires AcondicionadosProtección dedicada para equipos de climatización tipo mini-split y ventana de hasta 3 toneladas
🔌 Circuitos de FuerzaProtección para circuitos que alimentan motores pequeños, bombas y equipos electromecánicos
💡 Sistemas de IluminaciónProtección para circuitos de iluminación general, LED, fluorescente y sistemas de emergencia
Productos Complementarios
Centro de CargaGabinete metálico o plástico con riel DIN para montaje de múltiples pastillas termomagnéticas
Barra de DistribuciónPeine de alimentación para interconectar múltiples pastillas en el centro de carga
Cable THW/THHNConductor eléctrico calibre 10 AWG para circuitos de 32A conforme NOM-001-SEDE
Interruptor DiferencialDispositivo de protección contra fugas a tierra (GFCI) complementario a la protección termomagnética
Preguntas Frecuentes
¿Qué diferencia hay entre protección térmica y magnética?
La protección térmica utiliza un elemento bimetálico que se deforma con el calor generado por corrientes de sobrecarga sostenidas (105% - 140% de la corriente nominal), desconectando el circuito en segundos o minutos según la magnitud. La protección magnética usa una bobina que genera campo magnético proporcional a la corriente; ante cortocircuitos (corrientes superiores a 10x la nominal) el campo activa un disparo instantáneo en milisegundos. Ambas protecciones son complementarias y esenciales para seguridad eléctrica completa.
¿Qué significa la capacidad interruptiva de 6kA?
La capacidad interruptiva de 6kA (6000 amperes) indica la máxima corriente de cortocircuito que la pastilla puede interrumpir de forma segura sin destruirse ni generar arcos eléctricos peligrosos. Este valor es adecuado para instalaciones residenciales y comerciales típicas donde las corrientes de cortocircuito raramente exceden 4-5kA. Para instalaciones industriales cercanas a transformadores o con altas corrientes disponibles, pueden requerirse pastillas con mayor capacidad interruptiva (10kA o más).
¿Puedo usar esta pastilla de 32A en un circuito monofásico 220V?
Sí, esta pastilla de 2 polos y 32A es perfectamente compatible con circuitos monofásicos de 220V (fase-fase) comunes en instalaciones residenciales y comerciales. El voltaje operativo de 110-415 VCA cubre tanto sistemas monofásicos 127V (fase-neutro), 220V (fase-fase), como bifásicos y trifásicos hasta 415V. Los 2 polos permiten desconectar simultáneamente ambos conductores activos del circuito, proporcionando mayor seguridad en el mantenimiento.
¿Qué calibre de cable debo usar con una pastilla de 32A?
Para una pastilla termomagnética de 32A se recomienda cable conductor calibre 10 AWG en cobre como mínimo, conforme a la NOM-001-SEDE (Código Eléctrico Nacional). El calibre 10 AWG tiene capacidad de conducción de 35-40A dependiendo del tipo de aislamiento y condiciones de instalación, proporcionando margen de seguridad adecuado. En instalaciones con distancias largas o múltiples conductores en la misma canalización, puede requerirse calibre 8 AWG para compensar caída de voltaje y derating por agrupamiento.
¿Cada cuánto debo probar o reemplazar las pastillas termomagnéticas?
Se recomienda probar las pastillas termomagnéticas al menos una vez al año accionando manualmente la palanca para verificar operación mecánica correcta. La vida útil típica es de 10-15 años en condiciones normales de operación, pero deben reemplazarse inmediatamente si presentan disparo frecuente sin causa aparente, palanca floja, señales de sobrecalentamiento (decoloración, olor a quemado), daño físico o si han interrumpido un cortocircuito severo. Las pastillas que han operado bajo condiciones extremas pueden tener componentes internos degradados aunque aparenten normalidad externa.
¿Puedo conectar la pastilla directamente o necesita accesorios adicionales?
La pastilla termomagnética CHINT NXB632PC32 se monta directamente en riel DIN de 35mm estándar presente en centros de carga y tableros eléctricos. No requiere accesorios especiales para montaje, solo enganchar en el riel y ajustar. Para alimentación y distribución se recomienda usar barras peines de distribución (bus bars) que permiten interconectar múltiples pastillas sin necesidad de puentes de cable. Los terminales aceptan cable directamente con conexión por tornillo; asegúrese de apretar con el torque especificado (típicamente 2.5-3 Nm) para evitar sobrecalentamiento por contacto deficiente.
📎 Descargas:📄 Ficha Técnica
