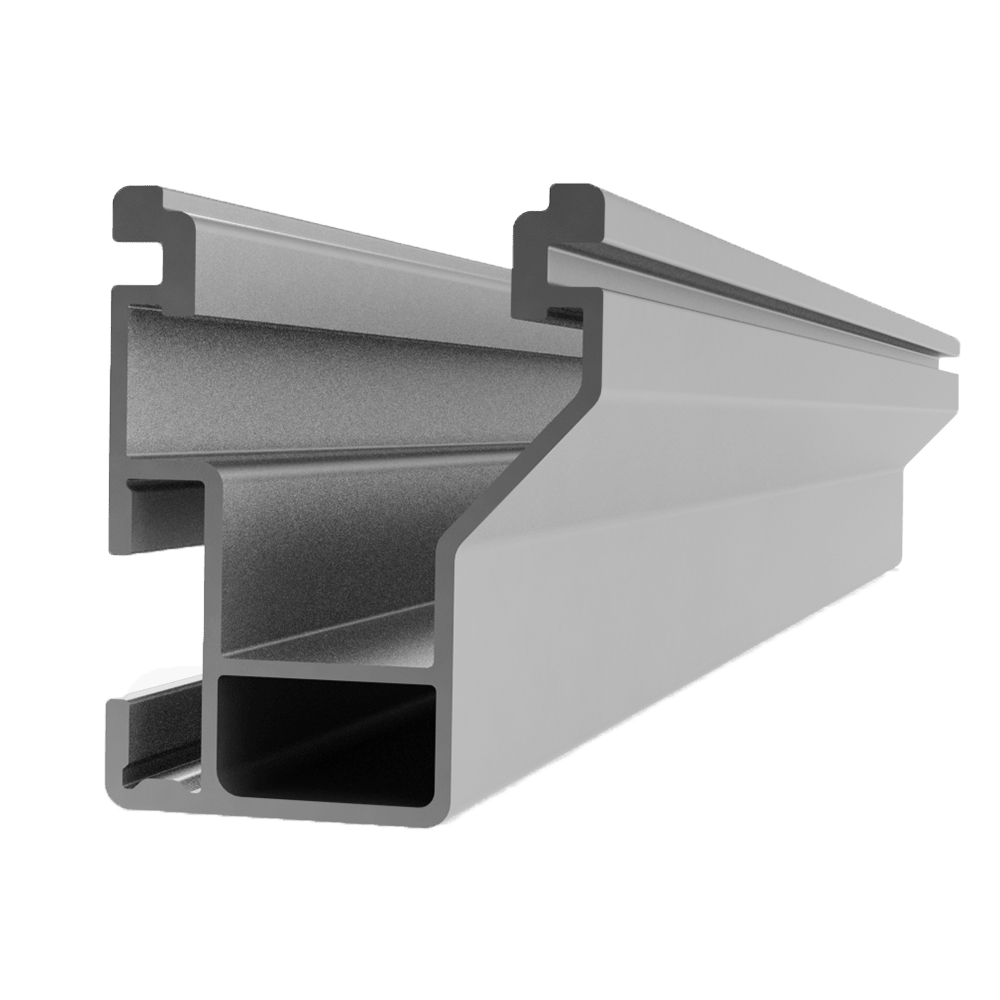

Perfil CrossRail 48X 4.70m Aluminio Serie 6000 Mill Finish Montaje Solar K2 Systems K2-CROSS RAIL 48X-4700
- SKU / Modelo: K2-CROSS RAIL 48X-4700
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Oferta
$ 865.99 MXN
$ 675.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
5129 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Perfil CrossRail 48X 4.70m mill finish Aluminio Serie 6000
Modelo K2-CROSS RAIL 48X-4700 | Marca K2 SYSTEMS
4.70m (15.4ft)Aluminio Serie 6000Mill FinishSistema CrossRail 48XAlta Resistencia
El Perfil CrossRail 48X modelo K2-CROSS RAIL 48X-4700 es un riel estructural de montaje horizontal con longitud de 4.70 metros fabricado en aluminio serie 6000 (aleación 6005-T5 típicamente), diseñado para sistemas de fijación de paneles solares fotovoltaicos. Este perfil ofrece alta resistencia mecánica con módulo de sección transversal optimizado para soportar cargas de viento y nieve según normativas IBC y ASCE 7-10, con capacidad de carga de hasta 500 kg por punto de anclaje en condiciones estándar.
El sistema CrossRail 48X de K2 Systems es compatible con abrazaderas de panel universales y sistemas de montaje en cubierta plana, cubierta inclinada y estructuras de suelo. El acabado mill finish (sin tratamiento superficial adicional) proporciona resistencia natural a la corrosión del aluminio 6000, adecuado para instalaciones en ambientes exteriores con exposición UV constante durante más de 25 años. La geometría del perfil 48X permite instalación rápida con tolerancias de +/- 0.5mm según ISO 9001.
Este riel forma parte del ecosistema K2 Systems de estructuras solares, ofreciendo compatibilidad con abrazaderas universales, conectores de empalme, elementos de conexión a tierra integrados y accesorios de fijación certificados para instalación en superficie metálica, teja, membrana y sistemas de lastre.
Beneficios Principales
- Perfil extruido en aluminio serie 6000 con alta relación resistencia-peso, reduciendo carga estructural en techos residenciales y comerciales hasta 40% comparado con sistemas de acero
- Longitud de 4.70 metros permite cubrir mayor distancia entre puntos de apoyo, reduciendo número de componentes de fijación y tiempo de instalación en campo
- Sistema CrossRail 48X con ranuras preinstaladas para abrazaderas de ajuste continuo sin necesidad de perforación, simplificando alineación de módulos
- Acabado mill finish natural del aluminio 6000 con resistencia a corrosión clase C4 según ISO 12944, adecuado para ambientes marinos y zonas industriales
- Compatibilidad universal con módulos fotovoltaicos de marco estándar 30-50mm, incluyendo paneles de 60, 72, 120 y 144 celdas de todos los fabricantes principales
- Certificaciones de carga estructural según IEC 61215 y normas de construcción locales, con factor de seguridad 2.5x en condiciones de diseño
- Sistema de conexión a tierra integrado mediante contacto metal-metal entre perfil y abrazaderas, eliminando necesidad de puentes de tierra adicionales
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Material | Aluminio Serie 6000 (Aleación 6005-T5) |
| Longitud Total | 4.70 m (4700 mm / 15.4 ft) |
| Acabado Superficial | Mill Finish (Natural) |
| Sistema | CrossRail 48X |
| Sección Transversal | 48 mm (nominal) |
| Peso por Metro | Aprox. 1.45 kg/m (6.82 kg total) |
| Módulo de Sección | ≥ 5.8 cm³ (eje principal) |
| Momento de Inercia | ≥ 14.0 cm⁴ |
| Capacidad de Carga | Hasta 500 kg por punto (según distancia entre apoyos) |
| Resistencia a la Tracción | ≥ 215 MPa (aluminio 6005-T5) |
| Límite Elástico | ≥ 170 MPa |
| Temperatura de Operación | -40°C a +85°C |
| Resistencia a Corrosión | Clase C4 según ISO 12944 |
| Tolerancia Dimensional | ± 0.5 mm según ISO 12020-2 |
| Compatibilidad de Módulos | Paneles con marco 30-50 mm |
| Certificaciones | IEC 61215, ISO 9001 |
| Vida Útil Esperada | ≥ 25 años en condiciones exteriores |
Contenido del Paquete
📏 1x Perfil CrossRail 48X K2-CROSS RAIL 48X-4700📐 Longitud: 4.70 metros⚙️ Aluminio Serie 6000 Mill Finish📋 Ranuras de montaje preinstaladas
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares en techos inclinados de viviendas unifamiliares y multifamiliares con paneles de 400-550W
🏢 Proyectos ComercialesMontaje de arreglos fotovoltaicos en naves industriales, bodegas y edificios comerciales de hasta 500 kW
🏗️ Cubiertas PlanasSistemas de montaje en azoteas con estructura de lastre o anclaje mecánico en concreto y lámina
⚡ Granjas SolaresInstalaciones a suelo con estructura de soporte elevada para proyectos de generación distribuida y utility scale
🌊 Ambientes MarinosInstalaciones costeras que requieren resistencia superior a corrosión por salinidad y humedad
🏔️ Zonas de Alta CargaRegiones con cargas de nieve superiores a 2.0 kN/m² o velocidades de viento mayores a 150 km/h
Productos Complementarios
Abrazaderas Universales K2Abrazaderas de panel intermedia y final compatibles con CrossRail 48X para módulos de 30-50mm
Conectores de EmpalmeUniones estructurales para extender longitud de rieles y crear configuraciones personalizadas
Elementos de Fijación a CubiertaGanchos para teja, soportes para lámina metálica y anclajes para membrana TPO/EPDM
Tapas TerminalesTapones de cierre para extremos de perfil, protección contra ingreso de agua y polvo
Bases y Soportes AjustablesSistemas de elevación y nivelación para instalaciones en cubierta plana con ángulo variable 5-45°
Kit de Puesta a TierraPuentes de conexión equipotencial y tornillos SEMS para continuidad eléctrica certificada
Preguntas Frecuentes
¿Cuál es la distancia máxima recomendada entre puntos de apoyo para el perfil CrossRail 48X de 4.70m?
La distancia entre puntos de apoyo depende de las cargas locales de viento y nieve. Para instalaciones estándar (carga de diseño 2.4 kN/m²), se recomienda distancia máxima de 1.2 metros entre soportes. En zonas de alta carga (>3.0 kN/m²) reducir a 0.9-1.0 metros. El perfil completo de 4.70m típicamente requiere 4-5 puntos de fijación. Consultar tablas de carga K2 Systems para su región específica.
¿El acabado mill finish requiere protección adicional contra corrosión?
No. El aluminio serie 6000 con acabado mill finish forma naturalmente una capa de óxido de aluminio (Al₂O₃) que protege el metal base contra corrosión atmosférica. Esta capa pasiva se regenera automáticamente si se daña superficialmente. El acabado mill finish es adecuado para exposición exterior continua durante 25+ años sin tratamiento adicional, cumpliendo clase de corrosividad C4 según ISO 12944. En ambientes marinos severos (< 100m de costa), se puede considerar acabado anodizado como alternativa.
¿Este perfil es compatible con paneles de tecnología Half-Cut y PERC de alta eficiencia?
Sí, completamente compatible. El sistema CrossRail 48X está diseñado para trabajar con cualquier módulo fotovoltaico de marco estándar (30-50mm de altura) independientemente de la tecnología de celda. Funciona con paneles monocristalinos, policristalinos, Half-Cut, PERC, TOPCon, HJT y bifaciales de todos los fabricantes principales (Trina, JinkoSolar, LONGi, Canadian Solar, JA Solar, etc.). Las abrazaderas K2 se ajustan al grosor exacto del marco sin necesidad de adaptadores.
¿Cuántos paneles solares puedo montar sobre un perfil de 4.70m?
Depende de la orientación y dimensiones del panel. En configuración horizontal (landscape): paneles de 60 celdas (1650-1700mm ancho) permiten 2 módulos por riel. Paneles de 72 celdas (1950-2000mm) permiten 2 módulos con separación mínima. En configuración vertical (portrait): paneles de 60 celdas (990-1000mm ancho) permiten 4 módulos, 72 celdas (1130mm) permiten 4 módulos con espaciado ajustado. Para módulos de alta potencia 120/144 celdas (1300-1400mm), se pueden instalar 3 unidades en vertical. Siempre considerar espaciado mínimo de 10-15mm entre paneles para expansión térmica.
¿Necesito herramientas especiales para cortar o ajustar la longitud del perfil en campo?
No se requieren herramientas especiales. El aluminio serie 6000 se puede cortar con sierra de mano para metal, sierra circular con disco para aluminio (60-80 dientes) o sierra ingletadora. Para cortes precisos en campo se recomienda sierra ingletadora con sistema de sujeción. Después del corte, eliminar rebabas con lima o lija de grano 120. No se recomienda corte con disco abrasivo (radial) ya que genera calor excesivo que puede alterar propiedades del temple T5. Proteger ojos con lentes de seguridad durante el corte.
¿El perfil viene pre-perforado o requiere perforaciones para instalar las abrazaderas?
El perfil CrossRail 48X cuenta con ranuras continuas longitudinales pre-mecanizadas en fábrica que permiten instalación de abrazaderas de posición variable sin necesidad de perforación. Las abrazaderas K2 se insertan en la ranura y se deslizan a la posición deseada, ajustándose con tornillos de fijación. Este sistema permite alineación precisa de módulos y ajuste fino durante la instalación sin dañar la integridad estructural del perfil. No requiere taladro ni brocas en campo.
