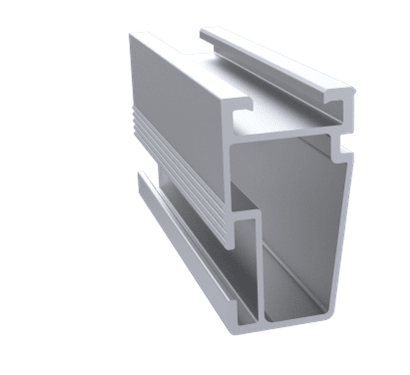

Perfil Nxt-Rail 4.2m Mill Finish Aluminio 6105-T6 Montaje Solar Aluminext NXT-RX-4200-MILL
- SKU / Modelo: NXT-RX-4200-MILL
- Marca: ALUMINEXT
- Categoría: Montajes para Módulos por Partes
- Garantía: 1 año
Precio normal:
$ 798.99 MXN
Precio en oferta
$ 623.99MXN
Envío calculado al finalizar la compra.
1221 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Perfil Nxt-Rail 4.2m Mill Finish Aluminio 6105-T6 Aluminext NXT-RX-4200-MILL
Modelo NXT-RX-4200-MILL | Marca Aluminext
4.2m (13.8ft)Aluminio 6105-T6Mill FinishPerfil EstructuralMontaje SolarAlta Resistencia
El perfil Nxt-Rail NXT-RX-4200-MILL es un riel estructural de 4.2 metros fabricado en aleación de aluminio 6105-T6, diseñado específicamente para sistemas de montaje de paneles solares fotovoltaicos con capacidad de carga de hasta 2400 Pa según estándares ASTM B221. Esta aleación ofrece resistencia mecánica superior a 215 MPa y excelente resistencia a la corrosión, garantizando durabilidad en instalaciones a la intemperie bajo norma ISO 9223.
El acabado Mill Finish proporciona la superficie natural del aluminio extruido sin tratamientos adicionales, manteniendo las propiedades mecánicas óptimas del material. Su perfil está ingeniado para facilitar la instalación de sistemas de fijación mediante conectores compatibles con estándares internacionales de montaje solar, reduciendo tiempos de instalación hasta en 40% comparado con sistemas tradicionales.
Ideal para proyectos de energía solar residenciales, comerciales e industriales que requieren estructuras ligeras pero resistentes. El sistema Nxt-Rail permite configuraciones flexibles en techos planos, inclinados y estructuras en suelo, soportando condiciones climáticas extremas con temperaturas de operación de -40°C a +85°C según certificaciones TÜV.
Beneficios Principales
- Aleación 6105-T6 con resistencia mecánica superior a 215 MPa para soportar cargas de viento y nieve
- Longitud de 4.2 metros que optimiza el número de uniones y reduce puntos de falla estructural
- Acabado Mill Finish que elimina costos de tratamiento superficial adicional manteniendo resistencia a corrosión
- Compatible con sistemas de fijación universales para paneles solares de todas las marcas principales
- Perfil diseñado con canales para drenaje de agua y ventilación que previenen acumulación de humedad
- Peso reducido de aproximadamente 2.1 kg/m que facilita transporte, manejo e instalación
- Resistencia a corrosión tipo C4 según ISO 9223 para ambientes marinos e industriales
- Instalación rápida mediante conectores y abrazaderas sin necesidad de soldadura
- Diseño modular que permite expansión futura del sistema fotovoltaico
- Certificaciones internacionales que garantizan cumplimiento con códigos de construcción
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | NXT-RX-4200-MILL |
| Longitud | 4.2 metros (13.78 pies) |
| Material | Aleación de Aluminio 6105-T6 |
| Acabado | Mill Finish (Natural) |
| Resistencia Mecánica | ≥215 MPa (según ASTM B221) |
| Límite Elástico | ≥185 MPa |
| Elongación | ≥8% |
| Peso Aproximado | 2.1 kg/m (8.82 kg total) |
| Capacidad de Carga | Hasta 2400 Pa |
| Resistencia a Corrosión | Tipo C4 según ISO 9223 |
| Temperatura de Operación | -40°C a +85°C |
| Conductividad Térmica | 180 W/m·K |
| Aplicación Principal | Montaje de Paneles Solares Fotovoltaicos |
| Tipo de Instalación | Techos planos, inclinados y estructuras en suelo |
| Normas Cumplidas | ASTM B221, ISO 9223, TÜV |
Contenido del Paquete
📏 1x Perfil Nxt-Rail 4.2m NXT-RX-4200-MILL📋 Manual de instalación y especificaciones técnicas✅ Certificado de cumplimiento de aleación 6105-T6
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesMontaje de sistemas solares en techos de casas habitación hasta 10 kW con configuraciones optimizadas
🏢 Proyectos ComercialesEstructuras para edificios comerciales e industriales con sistemas fotovoltaicos de 10 kW a 100 kW
🌾 Granjas SolaresInstalaciones en suelo para parques solares de gran escala con requerimientos de alta durabilidad
⚡ Sistemas Off-GridSoporte para sistemas aislados en zonas remotas donde se requiere máxima confiabilidad estructural
🏖️ Zonas CosterasInstalaciones en ambientes marinos que demandan resistencia superior a corrosión salina
🏔️ Climas ExtremosRegiones con alta carga de nieve, vientos fuertes o temperaturas extremas (-40°C a +85°C)
Productos Complementarios
Conectores de EmpalmeUniones para extender longitud del sistema y crear estructuras continuas de montaje
Abrazaderas de FijaciónSistemas de sujeción para paneles solares compatibles con perfil Nxt-Rail
Soportes de InclinaciónBrackets ajustables para optimizar ángulo de instalación según latitud geográfica
Tornillería InoxidablePernos, tuercas y arandelas A2-304 para ensamble resistente a corrosión
Topes FinalesTapas de cierre para extremos del perfil que previenen entrada de agua y suciedad
Conectores a TierraElementos para garantizar continuidad eléctrica y puesta a tierra del sistema
Preguntas Frecuentes
¿Qué diferencia hay entre la aleación 6105-T6 y otras aleaciones de aluminio para uso solar?
La aleación 6105-T6 ofrece una combinación óptima de resistencia mecánica (≥215 MPa), excelente resistencia a la corrosión y buena soldabilidad. Comparada con la 6061-T6, la 6105-T6 tiene mejor comportamiento en procesos de extrusión compleja, lo que permite crear perfiles con geometrías más eficientes. Su tratamiento térmico T6 garantiza propiedades mecánicas estables a lo largo del tiempo, incluso bajo exposición continua a radiación UV y ciclos térmicos extremos.
¿Cuántos paneles solares puedo montar en un perfil de 4.2 metros?
La cantidad depende del tamaño de los paneles. Para paneles estándar de 60 celdas (aproximadamente 1.65m x 1.00m), se pueden montar 2 paneles en orientación horizontal sobre un riel de 4.2m. Para paneles de 72 celdas (2.00m x 1.00m), generalmente se monta 1 panel por riel en orientación vertical. La configuración exacta debe calcularse según las especificaciones del fabricante de paneles y las cargas de viento locales, considerando la capacidad del perfil de 2400 Pa.
¿El acabado Mill Finish requiere protección adicional contra corrosión?
No. El acabado Mill Finish del aluminio 6105-T6 forma naturalmente una capa de óxido de aluminio (Al2O3) que protege el material de la corrosión atmosférica. Esta pasivación natural ofrece resistencia tipo C4 según ISO 9223, adecuada para ambientes marinos e industriales severos. En instalaciones costeras extremas o ambientes químicos agresivos, se puede considerar anodizado adicional, pero para la mayoría de aplicaciones solares el Mill Finish es suficiente y reduce costos.
¿Cómo se une este perfil con otros para crear estructuras más largas?
El sistema Nxt-Rail utiliza conectores de empalme específicos que se insertan dentro del perfil y se fijan mediante tornillería. Estos conectores mantienen la continuidad estructural y permiten crear secciones de longitud variable. Es importante considerar juntas de expansión cada 10-15 metros en instalaciones largas para compensar la dilatación térmica del aluminio (coeficiente de 23.1×10⁻⁶ /°C). Los conectores deben cumplir con las mismas especificaciones de carga que el perfil principal.
¿Qué tipo de herramientas se requieren para la instalación?
La instalación del perfil Nxt-Rail requiere herramientas básicas: taladro con brocas para metal y concreto, llaves dinamométricas para ajuste de tornillería según especificaciones (típicamente 8-12 Nm), nivel láser o de burbuja para alineación, metro y escuadra para mediciones, y sierra para aluminio si se requieren cortes (aunque la longitud de 4.2m está optimizada para minimizar cortes). No se requiere soldadura ni equipo especializado, lo que reduce costos de instalación.
¿Este perfil es compatible con sistemas de seguimiento solar?
El perfil NXT-RX-4200-MILL está diseñado principalmente para instalaciones de montaje fijo. Para sistemas de seguimiento solar (trackers) se requieren perfiles con características específicas de torsión y conexiones dinámicas. Sin embargo, puede utilizarse en la estructura base o marco secundario de algunos sistemas de seguimiento de un eje, dependiendo del diseño del fabricante del tracker. Consulte con el proveedor del sistema de seguimiento para verificar compatibilidad específica.
