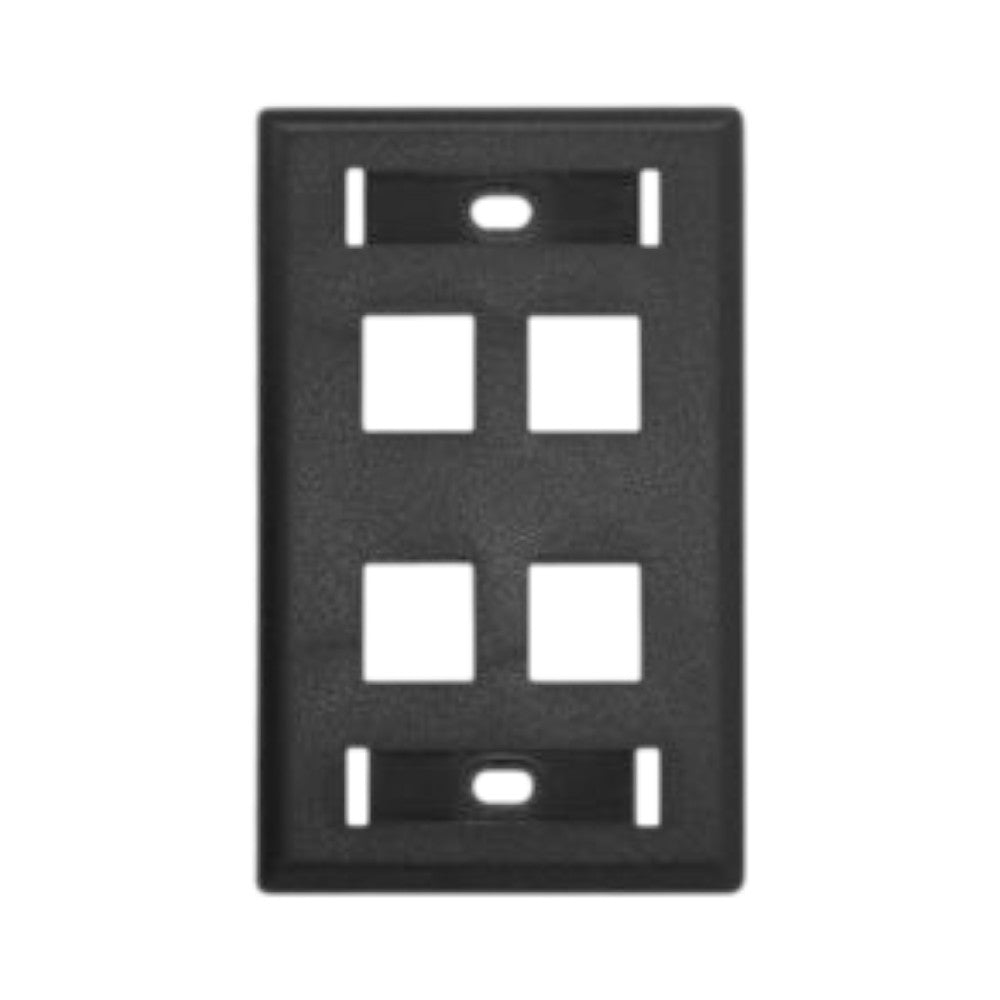

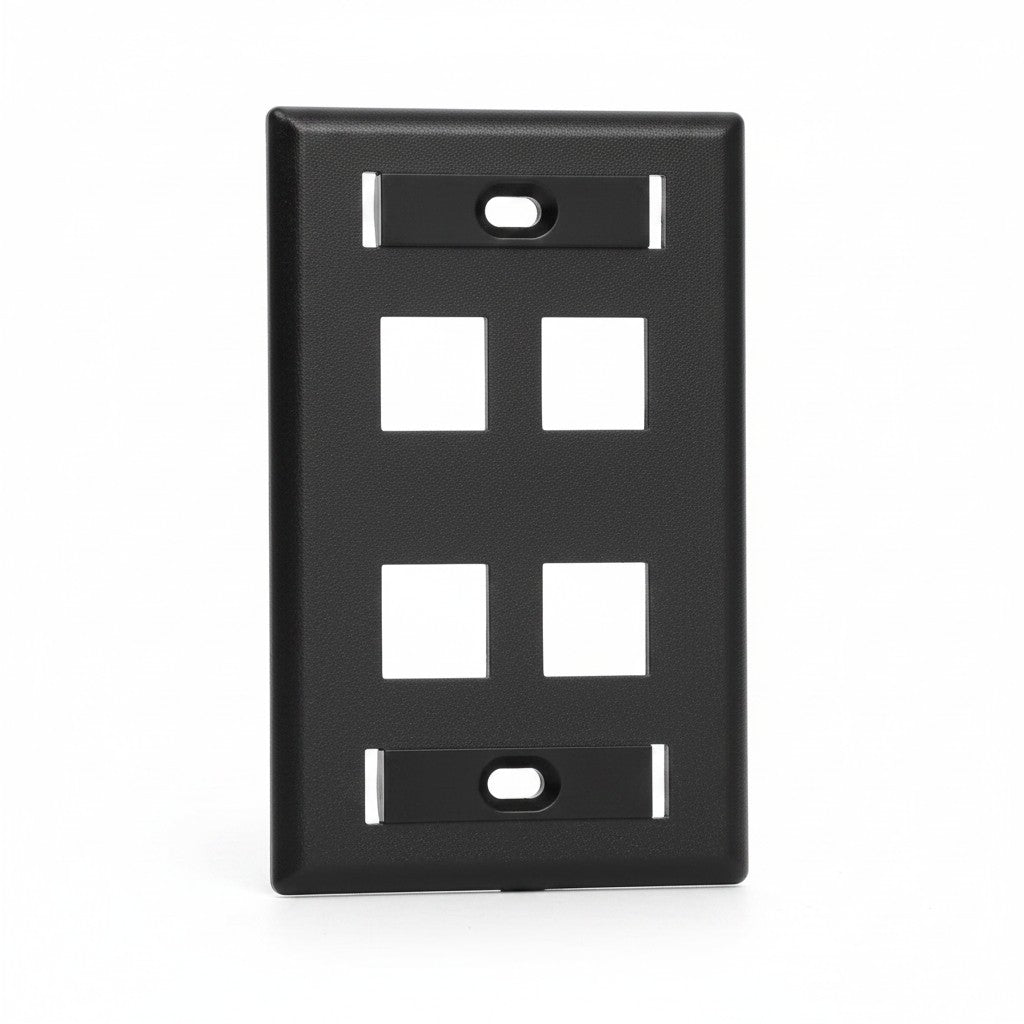

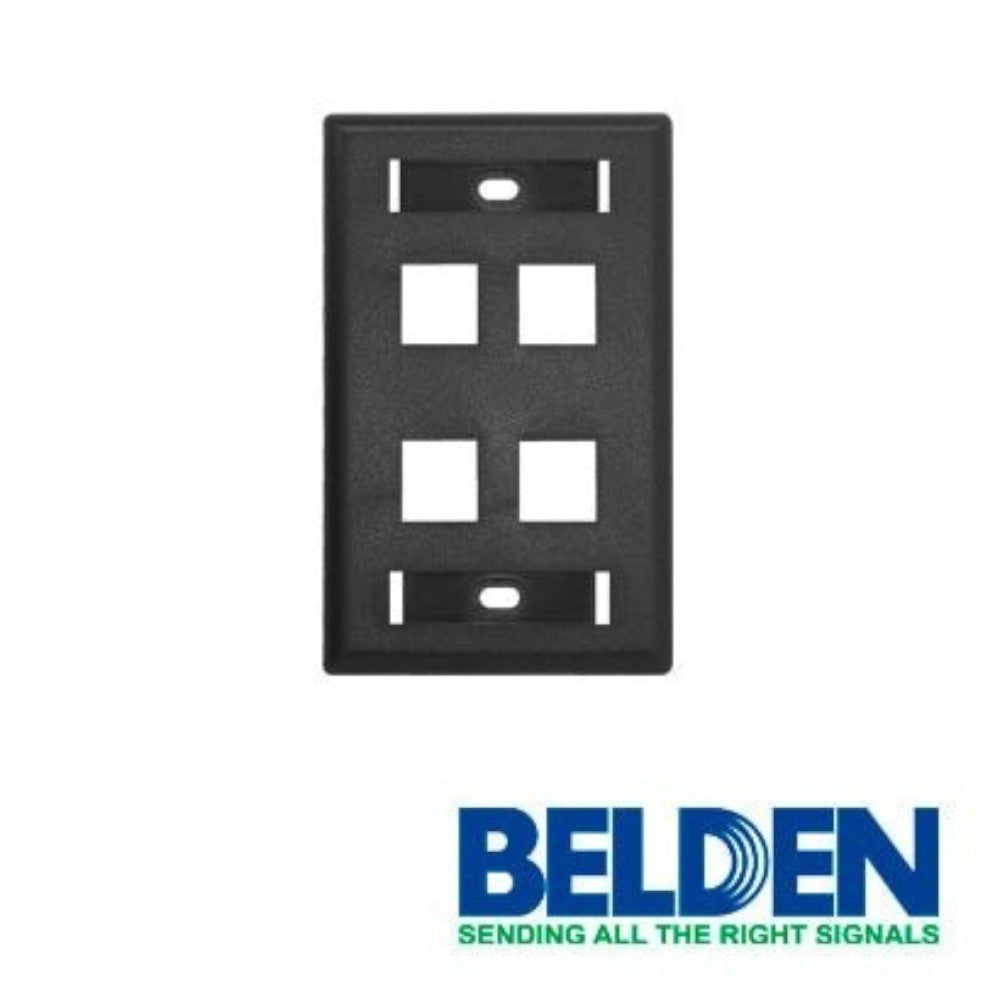

PLACA DE PARED (FACEPLATE) BELDEN AX104163 / KEYCONNECT / INTERIOR / NEGRO / 4 PUERTOS / PIEZA
Modelo AX104163 | Marca BELDEN
4 PuertosEstilo KeyConnectCompatible REVConnectMultimediaFibra OpticaCoaxialUniversal
La Placa de Pared AX104163 de Belden es un faceplate profesional de 4 puertos diseñado con estilo KeyConnect universal que soporta hasta 4 insertos modulares de cobre certificados Cat5e, Cat6, Cat6A y Cat8, conectores multimedia, fibra optica y coaxiales, cumpliendo normas TIA-568-C para instalaciones de alta densidad en areas de trabajo hasta 1000 Mbps en cobre y aplicaciones FTTx.
Este faceplate industrial ofrece maxima flexibilidad para configuraciones mixtas de red de datos, video, audio y telecomunicaciones en oficinas corporativas, edificios inteligentes, hoteles, hospitales, centros de datos y proyectos de cableado estructurado que requieren estetica profesional, facil identificacion de puertos y compatibilidad total con modulos KeyConnect, REVConnect y estandares multimedia.
Beneficios Principales
- Diseño modular compatible con todos los jacks REVConnect, KeyConnect y conectores multimedia de Belden para maxima flexibilidad de configuracion
- Capacidad para 4 puertos que soportan modulos de cobre Cat5e/Cat6/Cat6A/Cat8, fibra optica LC/SC/ST y conectores coaxiales F en una sola placa
- Construccion de alto impacto en color negro profesional con marco reforzado para durabilidad en instalaciones de alto trafico
- Etiquetas de identificacion integradas para rotulacion clara de cada puerto y facil administracion del cableado estructurado
- Instalacion rapida en cajas electricas estandar de 2 o 4 gang sin herramientas especiales, compatible con montaje flush o superficie
- Cumple especificaciones TIA-568-C, ISO/IEC 11801 y NOM-001-SEDE para certificacion de sistemas de cableado estructurado
- Diseño estetico flush mount que mantiene apariencia limpia en areas de trabajo profesionales, salas de conferencias y espacios corporativos
- Proteccion contra polvo y suciedad cuando los puertos no estan en uso mediante shutters opcionales (no incluidos)
Especificaciones Tecnicas
| Caracteristica |
Especificacion |
| Modelo |
AX104163 |
| Marca |
BELDEN |
| Numero de Puertos |
4 puertos modulares |
| Compatibilidad Jacks |
KeyConnect, REVConnect, modulos multimedia universales |
| Tipo de Conectores Soportados |
Cobre (RJ45 Cat5e/6/6A/8), Fibra Optica (LC/SC/ST), Coaxial (F), HDMI, USB |
| Color |
Negro |
| Material |
Plastico ABS de alto impacto ignifugo |
| Tipo de Montaje |
Flush mount para cajas electricas estandar 2-gang o 4-gang |
| Dimensiones Placa |
114mm x 70mm (formato estandar 2-gang) |
| Certificaciones |
TIA-568-C, ISO/IEC 11801, NOM-001-SEDE, UL Listed |
| Temperatura Operacion |
0°C a 60°C |
| Aplicaciones |
Cableado estructurado, redes LAN, FTTx, multimedia, telecomunicaciones |
| Etiquetado |
Area de identificacion integrada por puerto |
| Instalacion |
Sin herramientas especiales, tornillos incluidos |
| Garantia |
25 años garantia de sistema cuando se usa con componentes Belden certificados |
Contenido del Paquete
1x Placa de Pared 4 Puertos AX1041631x Marco de montaje4x Espacios para modulos KeyConnectTornillos de fijacionEtiquetas de identificacion
Aplicaciones Recomendadas
🏢 Oficinas CorporativasSalidas de area de trabajo para redes de datos, telefonia IP y video conferencia en escritorios y salas de juntas
🏨 Hoteles y HospitalidadInstalaciones de red en habitaciones, lobbies y areas comunes con estetica profesional y flexibilidad multimedia
🏥 Hospitales y ClinicasSalidas de red para sistemas medicos, videoconferencia, telecomunicaciones y equipos de diagnostico en consultorios
🎓 Instituciones EducativasCableado estructurado en aulas, laboratorios de computo, bibliotecas y areas administrativas con modulos mixtos
🏭 Edificios InteligentesInfraestructura de red convergente para sistemas de automatizacion, seguridad, HVAC y control de acceso
📡 Centros de DatosPaneles de parcheo y salidas de area de trabajo para administracion, monitoreo y conexiones de equipos criticos
Productos Complementarios
Modulos Jack RJ45 KeyConnectInsertos Cat5e, Cat6, Cat6A o Cat8 compatibles con esta placa para terminacion de cables de cobre estructurado
Modulos Fibra Optica LC/SCAcopladores de fibra optica monomodo o multimodo para integracion de enlaces FTTx en la misma placa
Patch Cords RJ45Cables de parcheo certificados Belden para conexion de equipos terminales a los jacks instalados en la placa
Cajas Electricas 2-GangCajas de montaje empotrado o superficie para instalacion de la placa en pared o escritorio segun proyecto
Etiquetas IdentificacionSistema de rotulacion profesional para identificacion clara de puertos, servicios y numeracion de salidas
Cable UTP/STP Cat6ABobinas de cable certificado Belden para tendido desde patch panel hasta esta salida de area de trabajo
Preguntas Frecuentes
¿Esta placa es compatible con modulos de otras marcas ademas de Belden?
Si, el diseño KeyConnect universal de la placa AX104163 es compatible con modulos tipo keystone estandar de multiples fabricantes que cumplan especificaciones TIA-568. Sin embargo, para mantener la garantia de sistema de 25 años de Belden se recomienda usar exclusivamente modulos REVConnect o KeyConnect certificados de Belden. La compatibilidad con modulos de terceros puede afectar el rendimiento certificado del canal y la garantia del fabricante.
¿Cuantos tipos diferentes de conectores puedo instalar en una misma placa?
La placa de 4 puertos AX104163 permite instalar cualquier combinacion de modulos en los 4 espacios disponibles, por ejemplo: 2 jacks RJ45 Cat6A para datos, 1 modulo LC duplex de fibra optica para backbone y 1 conector coaxial F para video CCTV o television. Esta flexibilidad es ideal para aplicaciones convergentes que requieren multiples servicios (datos, voz, video, fibra) en una sola salida de area de trabajo sin necesidad de multiples placas.
¿Que tipo de caja electrica necesito para instalar esta placa?
La placa AX104163 esta diseñada para montaje estandar en cajas electricas de 2-gang (doble) tanto empotradas (flush mount) como de superficie. Las dimensiones son compatibles con cajas electricas estandar NEMA y metricas comunmente usadas en Mexico y Latinoamerica. Asegurese de que la caja tenga profundidad suficiente (minimo 45mm) para acomodar los modulos instalados mas los cables de terminacion con radio de curvatura adecuado segun TIA-568.
¿La placa incluye los modulos o jacks, o se venden por separado?
No, la placa de pared AX104163 se vende sin modulos. Es unicamente el faceplate (marco y espacios para 4 modulos) que permite instalar los jacks, conectores de fibra o modulos multimedia de su eleccion segun las necesidades del proyecto. Los modulos KeyConnect, REVConnect, acopladores de fibra optica y conectores coaxiales se adquieren por separado, lo que ofrece maxima flexibilidad para configurar cada salida de area de trabajo segun los servicios requeridos en ese punto especifico.
¿Es posible instalar modulos HDMI o USB en esta placa?
Si, la placa AX104163 es compatible con modulos multimedia tipo keystone incluyendo conectores HDMI, DisplayPort, USB 2.0/3.0 y conectores de audio 3.5mm, siempre que estos modulos cumplan con las dimensiones estandar keystone. Esto permite crear salidas multimedia completas ideales para salas de conferencias, aulas de capacitacion o estaciones de trabajo que requieren conectividad AV ademas de red de datos, todo integrado en una sola placa de apariencia profesional.
