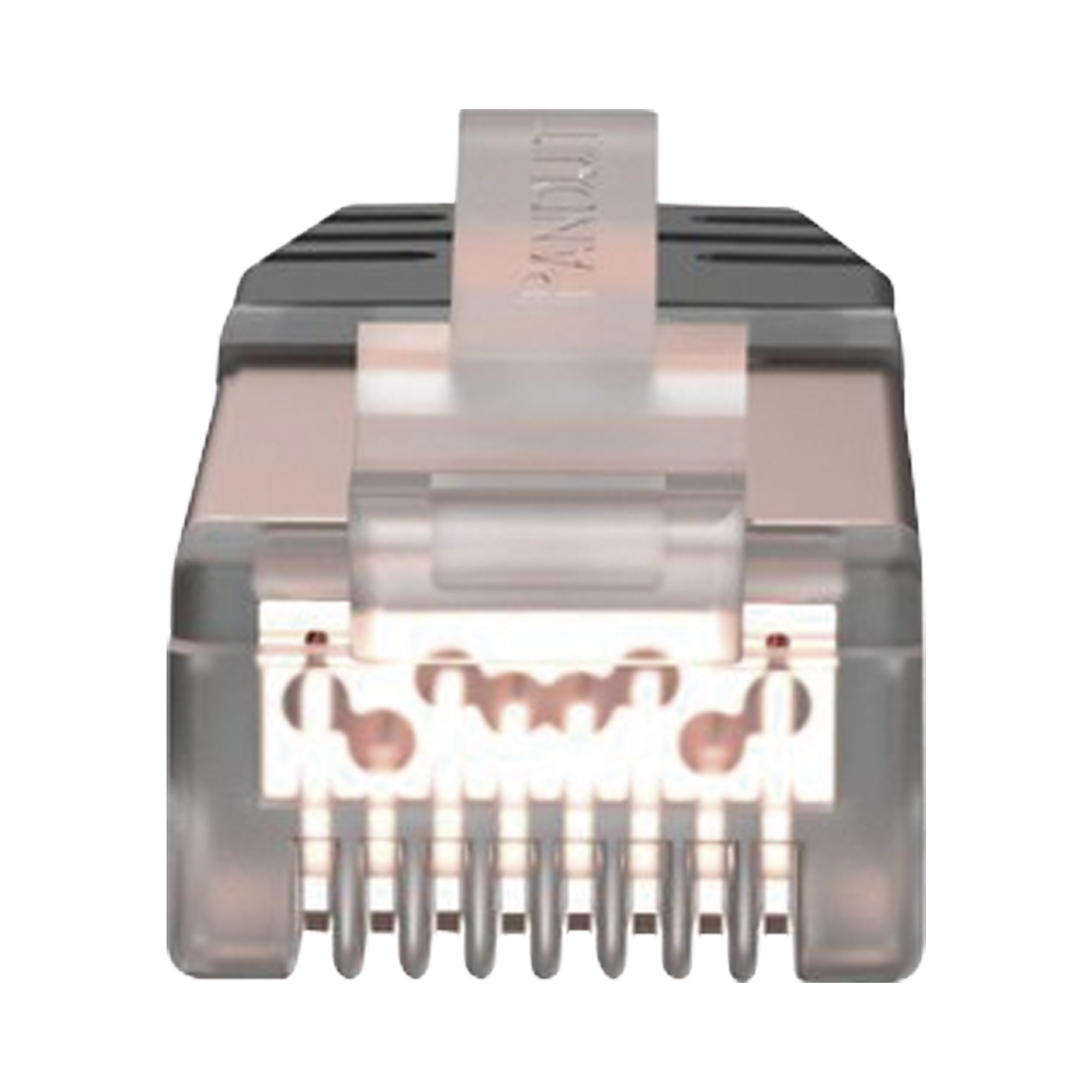

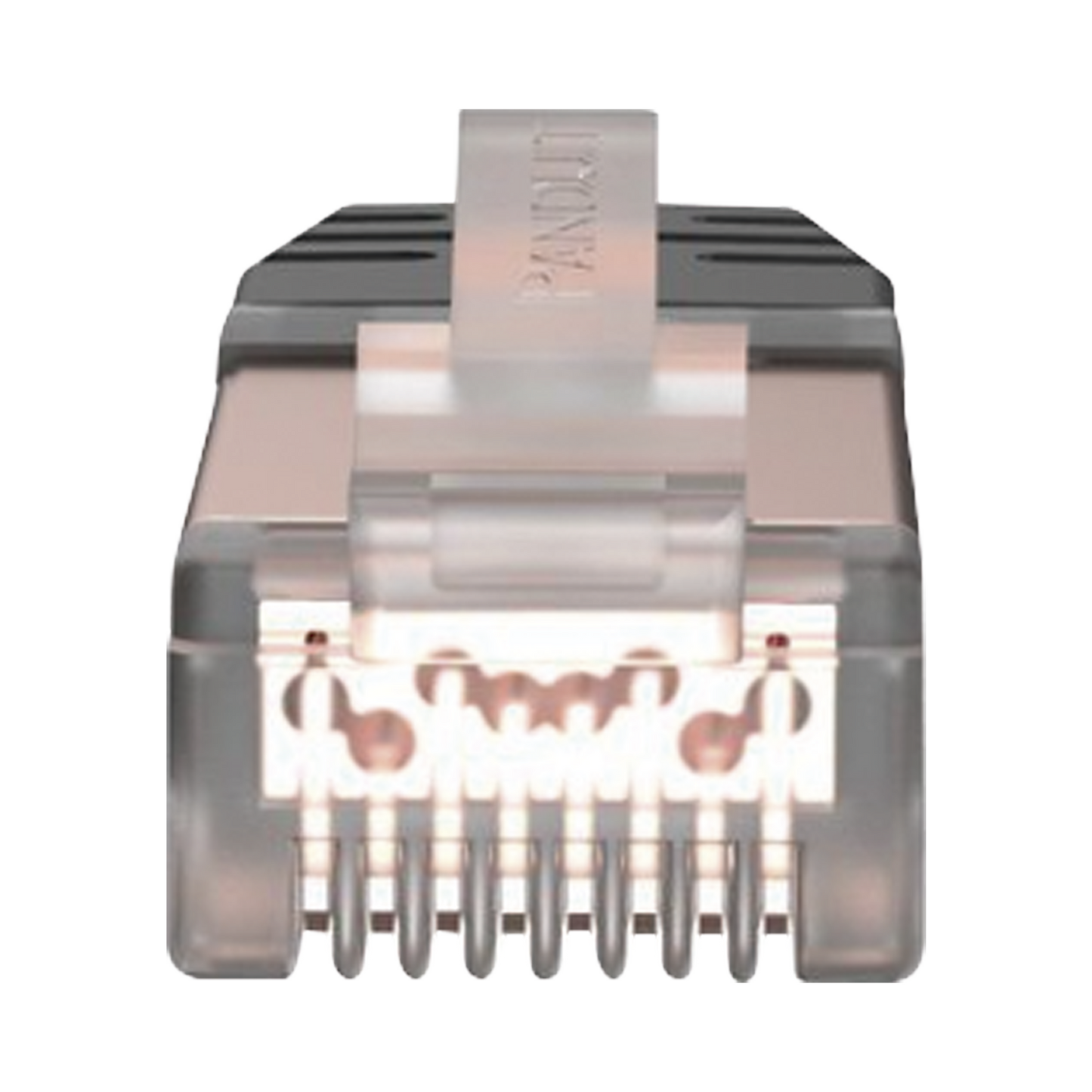

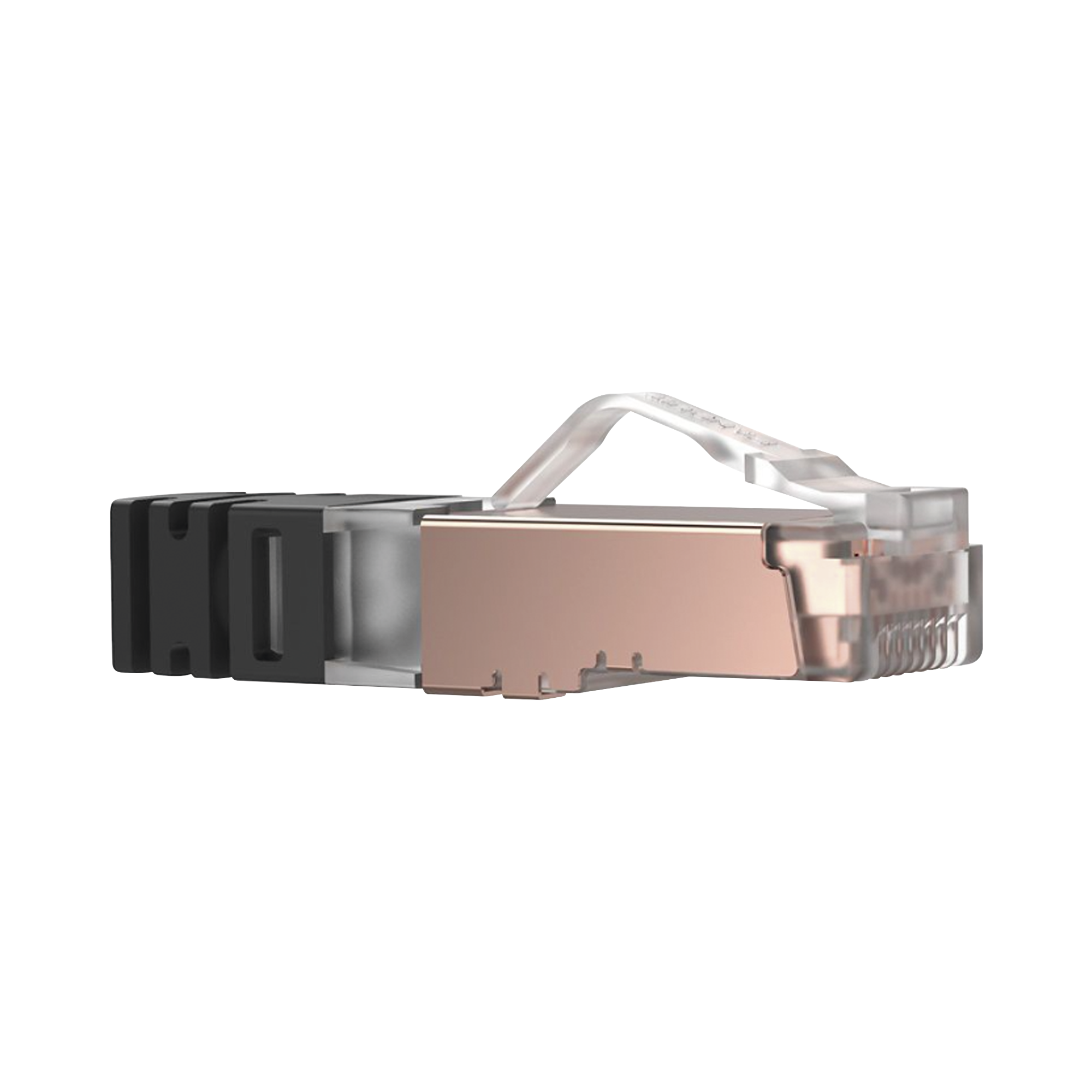

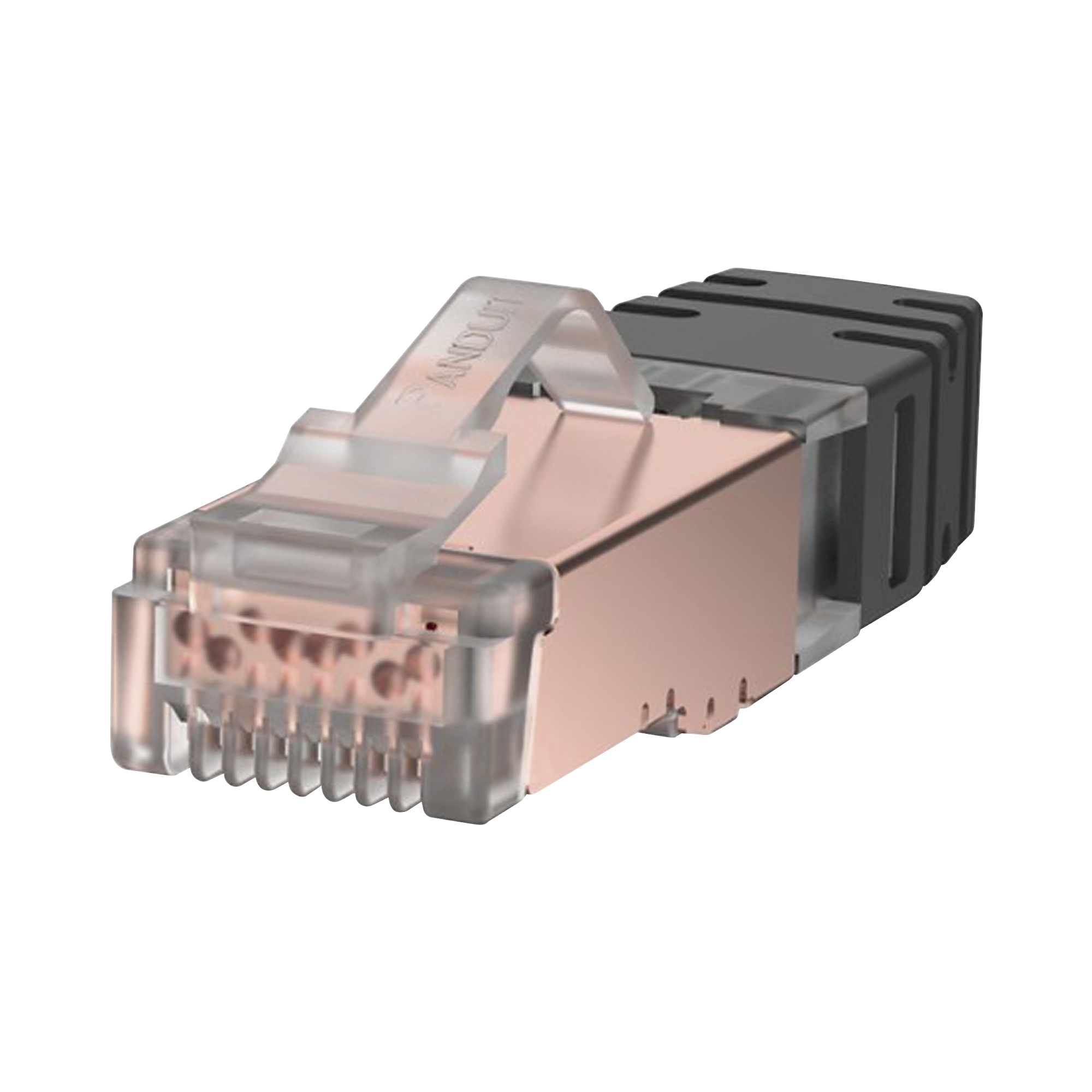

Plug RJ45 Cat6 Blindado 24-26 AWG Chapado Oro 50 Micras Paquete 100 Piezas Panduit SPS688-C
- SKU / Modelo: SPS688-C
- Marca: PANDUIT
- Categoría: Jacks y Plugs
- Garantía: 1 año
Oferta
$ 6,360.99 MXN
$ 4,968.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
113 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Plug RJ45 Cat6 Blindado, Para Cable Calibre 24-26 AWG, Chapado en Oro de 50 micras, Paquete de 100 Piezas
Modelo SPS688-C | Marca Panduit
Paquete 100 PiezasCategoría 6Blindado (FTP/STP)8P8C24-26 AWGChapado Oro 50µ100 Ohms
El Plug RJ45 Blindado SPS688-C de Panduit es un conector modular de alto rendimiento diseñado para terminaciones profesionales de cableado estructurado Categoría 6 con certificación TIA/EIA 568-C.2, garantizando transmisión de datos hasta 250 MHz con chapado en oro de 50 micras (50µ) que asegura conectividad confiable de hasta 10 Gbps en distancias de 100 metros según estándar IEEE 802.3an. Este plug blindado de 8 posiciones y 8 contactos (8P8C) es compatible con cable de par trenzado blindado sólido o trenzado de 4 pares, calibre 24 a 26 AWG, impedancia de 100 ohms, con diámetro máximo de aislamiento del conductor de 1.02 mm (0.040 pulgadas) y diámetro máximo de forro de 6.35 mm (0.250 pulgadas).
Ideal para instalaciones de redes empresariales, centros de datos, sistemas de videovigilancia IP con PoE/PoE+ y automatización industrial donde se requiere máxima protección contra interferencia electromagnética (EMI) y crosstalk. El blindaje FTP/STP del plug garantiza integridad de señal en entornos con alta densidad de cables o proximidad a equipos eléctricos, cumpliendo con normativas internacionales para redes de misión crítica. La presentación en paquete de 100 unidades optimiza costos en proyectos de mediana y gran escala, facilitando la gestión de inventarios y reduciendo tiempos de reposición para integradores y contratistas de infraestructura de red.
Beneficios Principales
- Chapado en oro de 50 micras que garantiza resistencia superior a la corrosión y hasta 750 ciclos de inserción/extracción sin degradación de contacto, extendiendo la vida útil del conector en ambientes industriales y comerciales exigentes
- Blindaje total contra interferencia electromagnética (EMI) y radiofrecuencia (RFI), asegurando transmisión de datos sin errores en entornos con alta densidad de cableado o equipos eléctricos de alta potencia
- Compatibilidad universal con cable sólido y trenzado de 24 a 26 AWG, permitiendo flexibilidad en diseño de instalaciones tanto para cableado horizontal fijo como para patch cords y cables de parcheo móviles
- Certificación Categoría 6 que soporta velocidades de hasta 10 Gigabit Ethernet (10GBASE-T) en distancias de 55 metros y 1000BASE-T a 100 metros, cumpliendo con estándares TIA-568-C.2 y IEC 61156-5
- Diseño de 8 posiciones y 8 contactos (8P8C) que garantiza terminación confiable de los 4 pares de cable, optimizando el rendimiento NEXT, FEXT, Return Loss y Insertion Loss según especificaciones IEEE
- Presentación en paquete de 100 unidades ideal para instaladores profesionales, reduciendo costos unitarios hasta 35% comparado con compras individuales y facilitando la ejecución de proyectos de gran escala
- Rango de temperatura operativa de -10°C a +60°C que permite instalaciones en ambientes industriales, exteriores protegidos y salas de equipos con climatización variable
- Diámetro de forro compatible de hasta 6.35 mm que permite terminación de cables Cat6 estándar incluyendo aquellos con chaqueta PVC, LSZH (Low Smoke Zero Halogen) y chaqueta reforzada para uso industrial
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Categoría de Rendimiento | Categoría 6 / Clase E (hasta 250 MHz) |
| Tipo de Conector | RJ45 8P8C (8 Posiciones 8 Contactos) Blindado |
| Chapado de Contactos | Oro 50 micras (50µ) sobre níquel |
| Calibre de Cable Compatible | 24 a 26 AWG (sólido o trenzado) |
| Impedancia | 100 Ohms ± 15 Ohms |
| Número de Pares | 4 pares (8 conductores) |
| Tipo de Cable Compatible | Par trenzado blindado FTP/STP (Foiled/Shielded Twisted Pair) |
| Diámetro Máximo Aislamiento Conductor | 1.02 mm (0.040 pulgadas) |
| Diámetro Máximo Forro Cable | 6.35 mm (0.250 pulgadas) |
| Ciclos de Inserción/Extracción | Mínimo 750 ciclos según TIA-568-C.2 |
| Temperatura de Operación | -10°C a +60°C |
| Humedad Relativa Operativa | 5% a 95% sin condensación |
| Cumplimiento Normativo | TIA/EIA-568-C.2, IEC 61156-5, ISO/IEC 11801 |
| Velocidades Soportadas | 10GBASE-T (55m), 1000BASE-T (100m), 100BASE-TX |
| Material del Cuerpo | Policarbonato transparente de alta resistencia |
| Contenido del Paquete | 100 unidades (plugs modulares blindados) |
| Peso del Paquete | Aproximadamente 0.32 kg |
Contenido del Paquete
100x Plug RJ45 Cat6 Blindado SPS688-C
Aplicaciones Recomendadas
Redes Corporativas y Centros de DatosTerminación profesional de patchcords y cableado horizontal Cat6 blindado para switches, servidores y equipos de red que requieren máxima velocidad y confiabilidad (10GbE/1GbE)
Videovigilancia IP PoE/PoE+Conexiones blindadas para cámaras IP 4K/8K con alimentación Power over Ethernet hasta 30W (PoE+), reduciendo interferencias y asegurando transmisión estable de video en tiempo real
Automatización IndustrialInstalaciones en ambientes con alta interferencia electromagnética (EMI) generada por motores, variadores de frecuencia y equipos eléctricos de alta potencia en plantas manufactureras
Edificios Inteligentes (BMS)Integración de sistemas de control de acceso, iluminación, HVAC y sensores IoT que requieren cableado estructurado certificado con protección contra crosstalk y ruido eléctrico
Salas de Servidores y Racks de DatosFabricación de patch cords personalizados para interconexión de alta densidad entre switches, routers, balanceadores de carga y servidores blade en ambientes críticos de TI
Laboratorios de Certificación y TestingArmado de cables de prueba para equipos de medición Fluke, Ideal Networks y otros certificadores de cableado estructurado que requieren conectores de referencia de alta calidad
Productos Complementarios
Herramienta de Ponchado RJ45Pinza crimpadora profesional para terminación precisa de plugs modulares blindados con certificación de fuerza de inserción y alineación de contactos
Cable Cat6 Blindado FTP/STPBobinas de cable de par trenzado blindado sólido o trenzado 24 AWG compatible con plugs SPS688-C para certificación de canal completo
Probador de Cables de RedTester multiparamérico para verificación de continuidad, mapeo de pines, detección de cortocircuitos y certificación de desempeño Cat6 según TIA-568-C.2
Protectores de Desconexión (Boots)Capuchones protectores de colores para plugs RJ45 que previenen desconexión accidental y facilitan identificación visual de circuitos en racks de alta densidad
Preguntas Frecuentes
¿Cuál es la diferencia entre el chapado de oro de 50 micras y el chapado estándar de 3-6 micras?
El chapado de oro de 50 micras (50µ) del plug Panduit SPS688-C proporciona una capa de protección 10 veces más gruesa que los plugs estándar de 3-6 micras, garantizando resistencia superior a la corrosión por humedad, oxidación y contaminantes ambientales. Esta especificación extiende la vida útil del conector hasta 750 ciclos de inserción/extracción sin degradación de conductividad, comparado con 50-200 ciclos de plugs económicos. En instalaciones críticas de centros de datos, videovigilancia IP y automatización industrial, el chapado de 50µ asegura estabilidad de contacto eléctrico a largo plazo, reduciendo fallas intermitentes, packet loss y errores CRC que comprometen la integridad de datos y disponibilidad de red.
¿Este plug es compatible con cable Cat6A o solo con Cat6 estándar?
El plug SPS688-C está diseñado y certificado específicamente para cable Categoría 6 estándar (hasta 250 MHz) con diámetro de conductor 24-26 AWG y forro máximo de 6.35 mm. Aunque físicamente podría aceptar algunos cables Cat6A delgados, NO se recomienda su uso para terminaciones Cat6A (Clase EA, 500 MHz) porque el diseño mecánico del plug no garantiza los parámetros de desempeño NEXT, FEXT, Alien Crosstalk y Return Loss requeridos por TIA-568-C.2 Addendum 10 para Categoría 6A. Para instalaciones Cat6A que requieren 10GBASE-T a 100 metros completos, se debe utilizar plugs específicamente certificados Cat6A como el Panduit MP588 o equivalente, que incorporan mayor separación entre pares y diseño de contactos optimizado para 500 MHz.
¿Puedo usar este plug blindado con cable UTP (no blindado)?
No es recomendable. El plug SPS688-C está diseñado específicamente para cable de par trenzado blindado FTP (Foiled Twisted Pair) o STP (Shielded Twisted Pair) que incluye pantalla de aluminio o trenza metálica de drenaje. El uso de este plug con cable UTP (Unshielded Twisted Pair) no blindado resulta en: (1) imposibilidad de conectar el drenaje del blindaje del plug a tierra, generando bucle de masa flotante que puede incrementar emisiones EMI; (2) incompatibilidad mecánica porque el diseño del plug espera el grosor adicional de la capa de blindaje del cable; (3) pérdida de la inversión en el chapado de oro de 50 micras y características premium del plug. Para cable UTP Cat6 estándar se debe utilizar plugs no blindados como el Panduit MP588 (UTP) que optimizan desempeño y costo para instalaciones sin blindaje.
¿Qué herramientas necesito para terminar correctamente estos plugs?
La terminación profesional del plug SPS688-C requiere: (1) Pinza crimpadora certificada para plugs RJ45 blindados con matriz de 8P8C y ajuste de fuerza de ponchado calibrado (ej: Panduit CT-1805, Paladin PA1561 o equivalente); (2) Pelacables de precisión con cuchillas ajustables para remover chaqueta externa sin dañar conductores ni pantalla de blindaje (ej: Ideal 45-163, Jonard JIC-375); (3) Cortador/nivelador de conductores para lograr longitud uniforme de 12-14 mm antes de inserción en plug; (4) Probador de cables certificador para verificar mapeo correcto de pines, continuidad de blindaje a tierra y parámetros eléctricos (Wiremaps, Length, Insertion Loss) según TIA-568-C.2. Opcionalmente, guías de carga para alinear pares antes de inserción en el plug aceleran el proceso y reducen errores de secuencia T568A/T568B.
¿Cuántos metros de cable 10GBASE-T soporta este plug?
El plug SPS688-C certificado Categoría 6 soporta 10 Gigabit Ethernet (10GBASE-T) hasta 55 metros de canal completo (distancia máxima especificada en IEEE 802.3an para Cat6), y 1000BASE-T (Gigabit Ethernet) hasta 100 metros completos. Para alcanzar 10GBASE-T a 100 metros se requiere cableado Categoría 6A (Clase EA, 500 MHz) con plugs certificados Cat6A. Es importante destacar que el límite de 55 metros para 10GbE en Cat6 considera el canal completo incluyendo patch cords, cableado horizontal, jacks, patch panels y plugs; en instalaciones reales con múltiples puntos de conexión, la distancia útil puede reducirse a 35-45 metros. Para proyectos que requieren garantía de 10GBASE-T a distancias mayores a 50 metros, se recomienda especificar cable e infraestructura Cat6A desde el diseño inicial.
¿Este plug funciona con PoE++ (IEEE 802.3bt) de hasta 90W?
Sí, el plug Panduit SPS688-C soporta todas las variantes de Power over Ethernet incluyendo PoE (IEEE 802.3af, 15.4W), PoE+ (IEEE 802.3at, 30W), PoE++ Type 3 (IEEE 802.3bt, 60W) y PoE++ Type 4 (IEEE 802.3bt, 90W). El chapado de oro de 50 micras garantiza resistencia de contacto inferior a 20 miliohms, minimizando caídas de tensión y disipación térmica en la conexión durante transmisión de alta corriente (hasta 1.8A en los 4 pares para PoE++ Type 4). Sin embargo, para instalaciones PoE++ es crítico verificar que TODO el canal (cable, patch cords, jacks, patch panels) esté certificado Cat6 mínimo y dimensionado para la carga térmica; cables Cat6 de calibre 24 AWG o superior (23 AWG) son preferibles para PoE++ porque reducen resistencia DC total del enlace. Se recomienda usar probadores PoE como Fluke MicroScanner PoE para validar capacidad de entrega de potencia del canal completo.
