Soldadura Exotérmica Unión T Horizontal 1/0 AWG (50 mm²) 50 Soldaduras Grafito APLICACIONES TECNOLOGICAS ATW10/W10/TH
- SKU / Modelo: ATW10/W10/TH
- Marca: APLICACIONES TECNOLOGICAS
- Categoría: Pararrayos
- Garantía: 1 año
Precio normal:
$ 2,945.99 MXN
Precio en oferta
$ 2,300.99MXN
Envío calculado al finalizar la compra.
¡Solo quedan 2! ¡Ordene pronto!
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Soldadura Exotérmica / Unión T Horizontal / 1/0 AWG (50 mm²) / 50 Soldaduras / Grafito con Tapa Electrogalvanizada
Modelo ATW10/W10/TH | Marca APLICACIONES TECNOLOGICAS
Unión Molecular Permanente1/0 AWG (50 mm²)50 SoldadurasGrafito con Tapa ElectrogalvanizadaUnión T HorizontalApliweld®

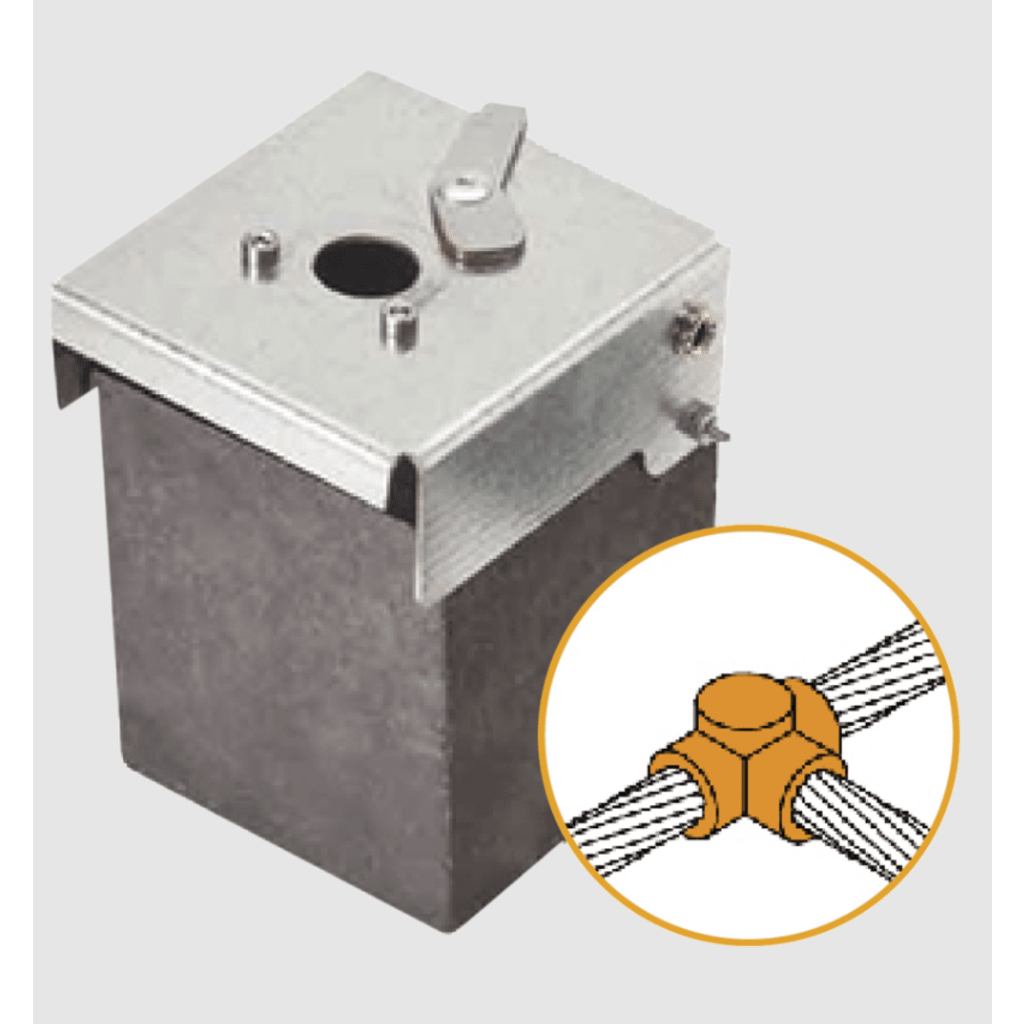

La soldadura exotérmica Apliweld® ATW10/W10/TH de APLICACIONES TECNOLOGICAS es un molde de grafito con tapa de acero electrogalvanizado diseñado para realizar uniones en T horizontal de conductores 1/0 AWG (50 mm²) mediante reacción química. Este proceso logra unión molecular entre metales, superior a cualquier unión mecánica en conductividad eléctrica, resistencia mecánica y protección contra corrosión. El molde ATW10/W10/TH soporta hasta 50 soldaduras, convirtiéndose en la solución más confiable para instalaciones permanentes de tierra física en México que requieran conexiones de derivación horizontal en espacios reducidos.
El sistema de soldadura exotérmica Apliweld® ATW10/W10/TH cumple con las normativas UNE 21186, NF C 17-102 e IEC 62305 para sistemas de puesta a tierra y protección contra rayos. Su diseño horizontal facilita la instalación en zanjas, pozos y registros con espacio vertical limitado. El cuerpo de grafito garantiza resistencia térmica a la reacción exotérmica (temperaturas superiores a 1400°C), mientras que la tapa electrogalvanizada protege el interior del molde y permite reutilización hasta agotar las 50 soldaduras. Este molde para soldadura exotérmica es compatible con tabletas AT-020N (requiere 2 unidades por soldadura) y accesorios AT-049N.
Beneficios Principales
- Unión molecular permanente que mejora propiedades eléctricas, mecánicas y anticorrosión frente a uniones mecánicas convencionales
- Capacidad de 50 soldaduras por molde, maximizando el rendimiento operativo y reduciendo costos por conexión
- Diseño en T horizontal ideal para derivaciones en espacios verticales reducidos como registros, zanjas y pozos de tierras físicas
- Cuerpo de grafito de alta densidad resistente a temperaturas superiores a 1400°C generadas por la reacción exotérmica
- Tapa de acero electrogalvanizado que protege el interior del molde y facilita reutilización hasta completar las 50 aplicaciones
- Compatibilidad con cables 1/0 AWG (50 mm²), calibre ampliamente utilizado en sistemas de puesta a tierra industrial y comercial en México
- Cumplimiento de normativas internacionales UNE 21186, NF C 17-102 e IEC 62305 para sistemas de tierra física y protección contra rayos
- Proceso sin necesidad de fuente de energía externa: la reacción química es autónoma y completa en segundos
- Conexión de conductividad superior a 95% respecto al conductor base, garantizando mínima resistencia eléctrica
Especificaciones Tecnicas
| Característica | Valor |
|---|---|
| Modelo | ATW10/W10/TH |
| Tipo de Unión | En T horizontal |
| Cable 1 (principal) | 1/0 AWG (50 mm²) |
| Cable 2 (derivación) | 1/0 AWG (50 mm²) |
| Capacidad del Molde | 50 soldaduras por dispositivo |
| Material del Cuerpo | Grafito |
| Material de la Tapa | Acero electrogalvanizado |
| Tipo de Tableta Requerida | AT-020N |
| Cantidad de Tabletas por Soldadura | 2 unidades |
| Accesorios Necesarios | AT-049N |
| Normativas Cumplidas | UNE 21186, NF C 17-102, IEC 62305 |
Productos Complementarios
AT-020NTabletas exotérmicas necesarias para la reacción química (requiere 2 unidades por soldadura)
AT-049NAccesorios complementarios para el proceso de soldadura exotérmica
Aplicaciones Recomendadas
⚡ Sistemas de Puesta a Tierra IndustrialDerivaciones de malla de tierra en plantas industriales, subestaciones eléctricas y centros de distribución
🏢 Instalaciones Comerciales y EdificiosConexiones de tierra física en edificios corporativos, centros comerciales y desarrollos residenciales
🌩️ Protección contra RayosInterconexión de electrodos de tierra en sistemas de protección contra descargas atmosféricas según IEC 62305
📡 Torres de TelecomunicacionesConexiones de tierra para torres de telefonía, radiocomunicación y antenas de transmisión
☀️ Plantas FotovoltaicasSistema de puesta a tierra de inversores, estructuras y módulos solares en instalaciones fotovoltaicas
🔌 Subestaciones EléctricasDerivaciones en mallas de tierra de subestaciones de media y alta tensión para minimizar resistencia eléctrica
Preguntas Frecuentes
¿Cuántas soldaduras puedo realizar con el molde ATW10/W10/TH?
El molde ATW10/W10/TH tiene capacidad para realizar 50 soldaduras exotérmicas antes de requerir reemplazo. El cuerpo de grafito y la tapa de acero electrogalvanizado están diseñados para soportar esta cantidad de ciclos térmicos manteniendo la calidad de la unión molecular. Es importante limpiar el molde después de cada uso para maximizar su vida útil.
¿Qué consumibles necesito para realizar una soldadura con este molde?
Para cada soldadura con el molde ATW10/W10/TH se requieren 2 tabletas exotérmicas modelo AT-020N y accesorios AT-049N. Las tabletas AT-020N contienen la mezcla química que genera la reacción exotérmica (aluminotermia) necesaria para fundir el metal y crear la unión molecular. Los accesorios AT-049N complementan el proceso de soldadura. Estos consumibles se adquieren por separado.
¿Qué calibre de cable puedo unir con el modelo ATW10/W10/TH?
El molde ATW10/W10/TH está diseñado específicamente para unir dos conductores de calibre 1/0 AWG (50 mm²) en configuración T horizontal. No debe utilizarse con calibres diferentes ya que la cavidad del molde está dimensionada para este calibre específico y el volumen de las tabletas AT-020N está calculado para esta aplicación. Para otros calibres APLICACIONES TECNOLOGICAS ofrece diferentes modelos de molde.
¿El molde incluye las tabletas exotérmicas y accesorios?
No, el molde ATW10/W10/TH se vende únicamente como el dispositivo reutilizable (cuerpo de grafito con tapa electrogalvanizada). Las tabletas exotérmicas modelo AT-020N y los accesorios AT-049N deben adquirirse por separado según la cantidad de soldaduras que se planeen realizar. Cada soldadura consume 2 tabletas AT-020N.
¿Qué normativas cumple este sistema de soldadura exotérmica?
El sistema de soldadura exotérmica Apliweld® ATW10/W10/TH cumple con las normativas UNE 21186 (soldadura aluminotérmica de conductores), NF C 17-102 (protección contra rayos) e IEC 62305 (protección contra el rayo). Estas normativas garantizan que las uniones realizadas con este molde son adecuadas para sistemas de puesta a tierra y protección contra descargas atmosféricas en instalaciones eléctricas en México.
¿Cuál es la ventaja de la unión T horizontal en este molde?
La configuración en T horizontal del molde ATW10/W10/TH permite realizar derivaciones en espacios con altura limitada como zanjas poco profundas, registros de tierra física y pozos de inspección. A diferencia de las uniones verticales que requieren mayor espacio en altura, este diseño horizontal facilita la instalación en campo manteniendo los conductores en un mismo plano, ideal para mallas de tierra enterradas donde el espacio vertical es restringido.
