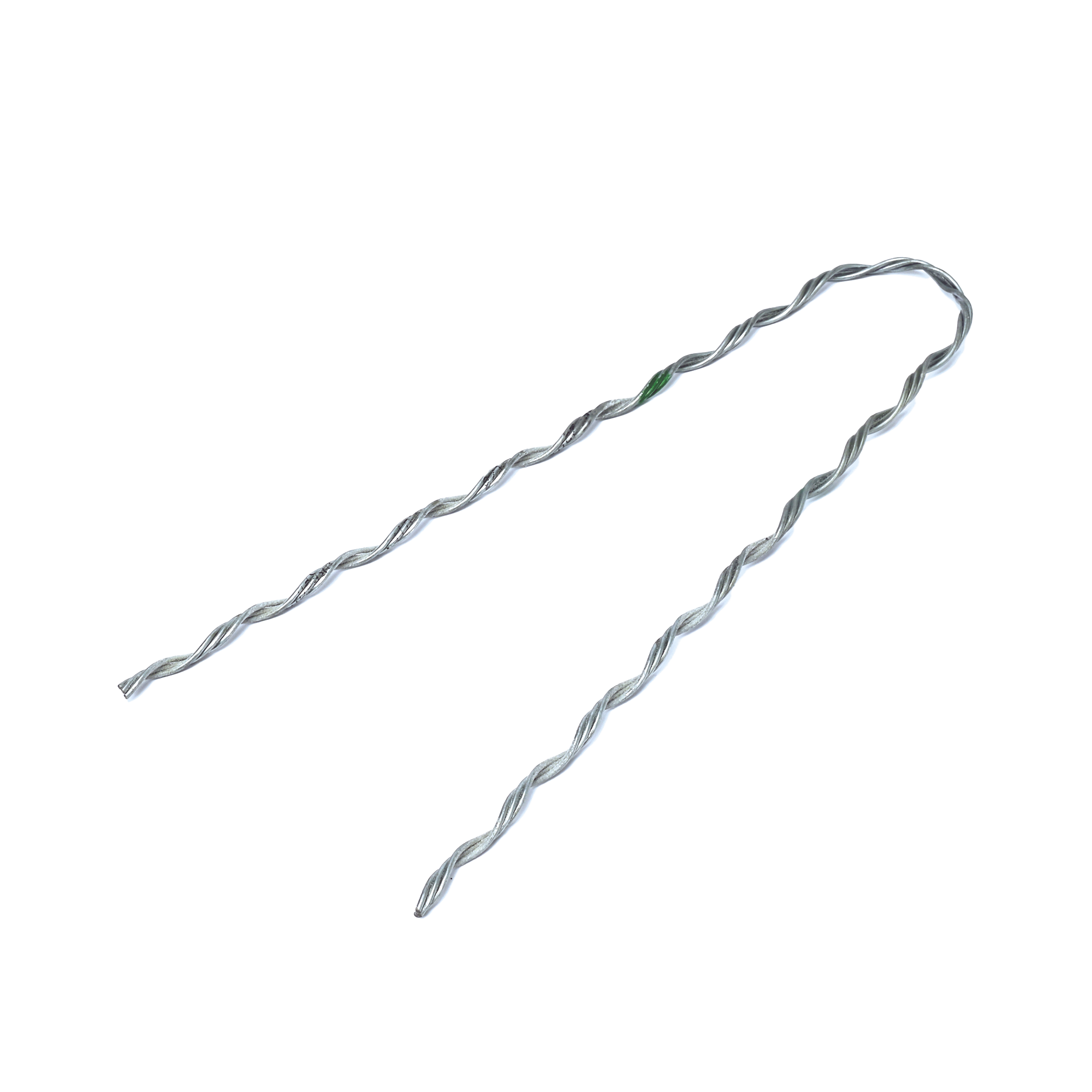

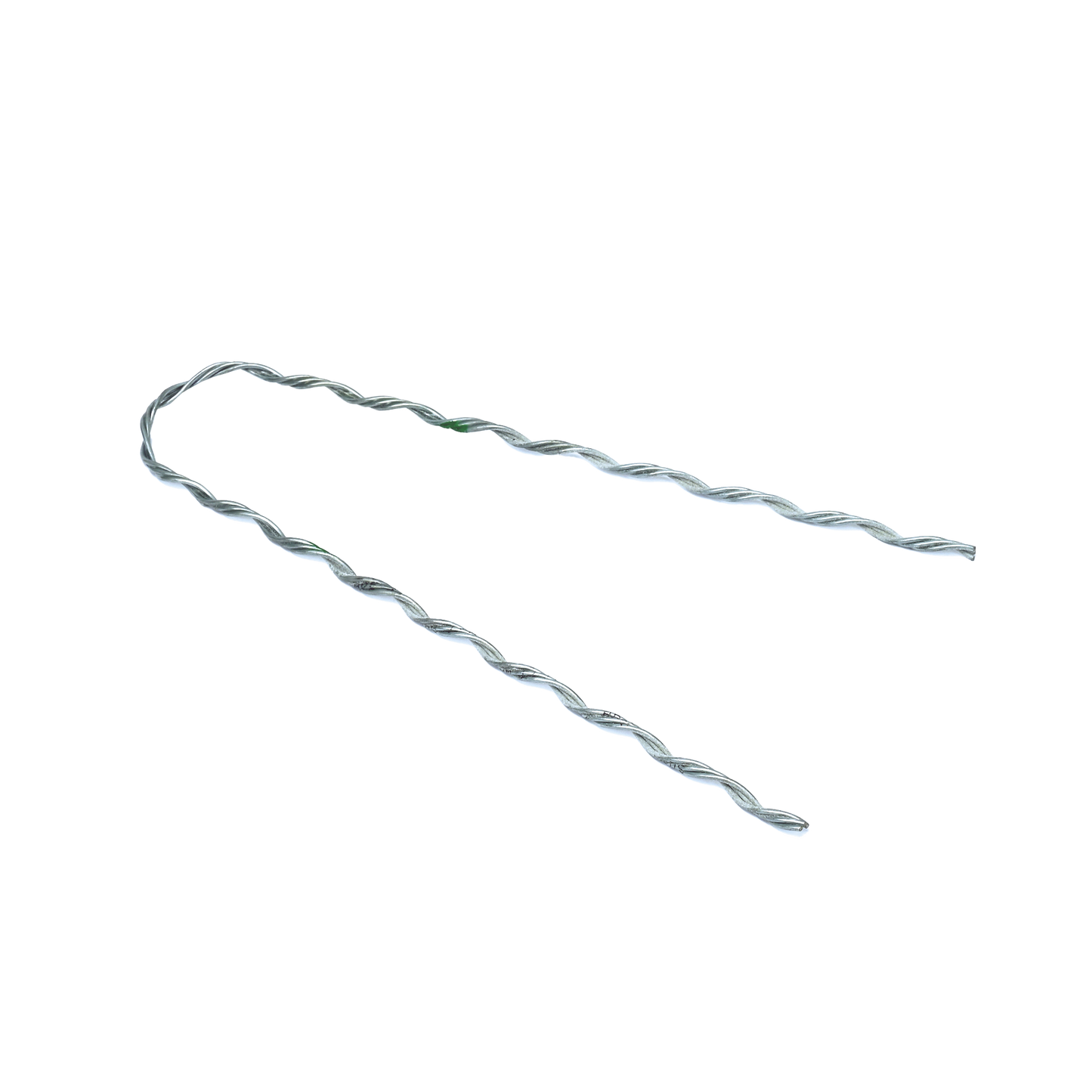

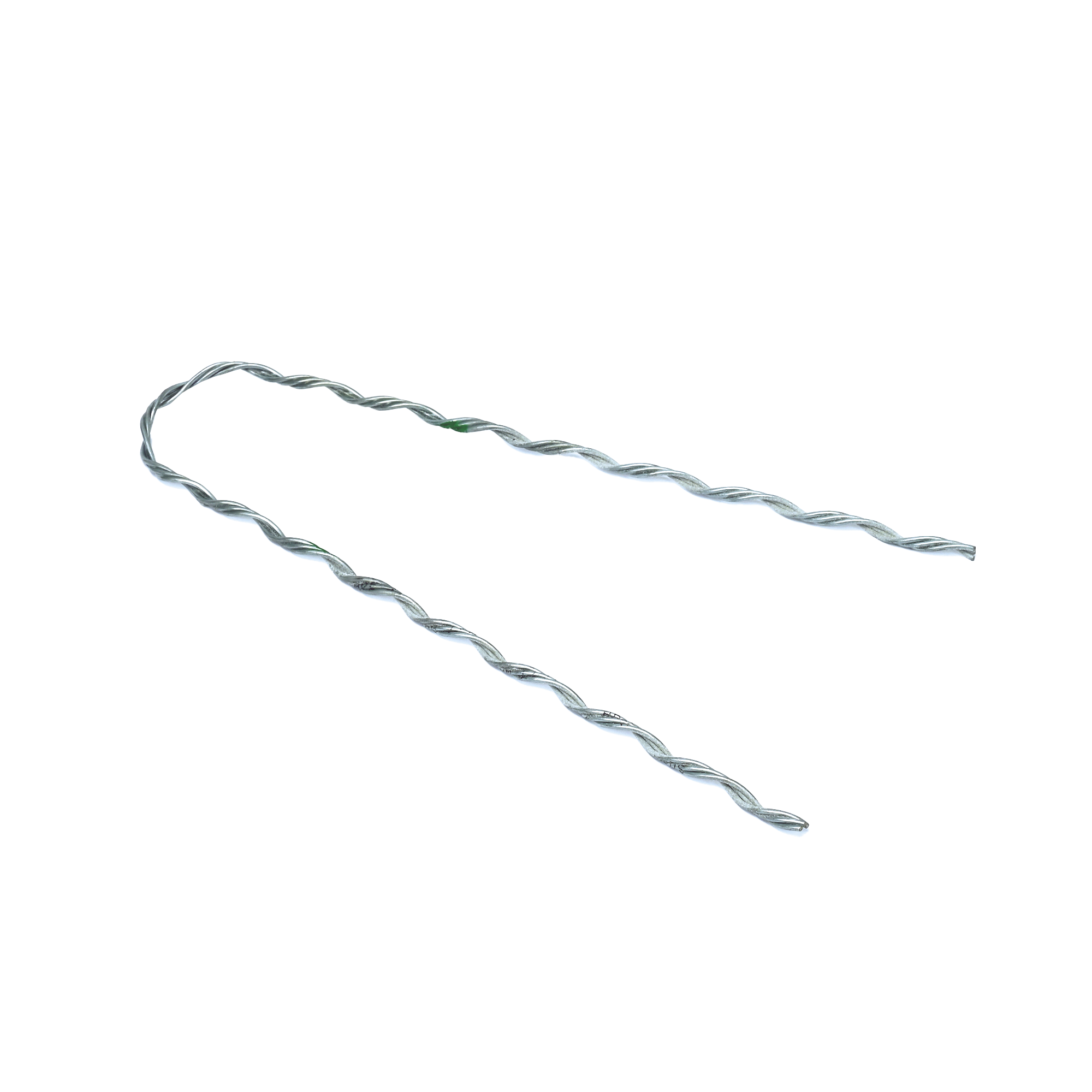

Remate preformado retenida 1/8"
Modelo GDE-2502 | Marca PLP
Acero GalvanizadoRetenida 1/8"Tensión 1746 kgLongitud 304.8 mmMensajero Φ 3.1 mmPierna DisparejaMarca Verde
El Remate Preformado GDE-2502 de PLP es un herraje preformado en acero galvanizado de alta resistencia diseñado para anclar cables de fibra óptica tipo figura 8 con mensajero de acero de 3.1 mm de diámetro (1/8"). Con capacidad de tensión de aplicación hasta 1746 kg como máximo, este remate garantiza sujeción firme y segura en instalaciones aéreas de planta externa OSP. Fabricado conforme a estándares IEEE 1222 para sistemas de cable colgante, soporta condiciones ambientales extremas gracias a su recubrimiento galvanizado anticorrosión y diseño de pierna dispareja que facilita la instalación en campo.
Este herraje preformado es esencial en redes FTTH (Fiber To The Home), troncales de fibra óptica aéreas y tendidos de telecomunicaciones donde se requiere retención confiable del mensajero metálico sin dañar las fibras ópticas del cable. La longitud total de 304.8 mm (12 pulgadas) y la marca de color verde permiten identificación rápida en campo. Su construcción preformada elimina la necesidad de herramientas especiales durante el montaje, reduciendo tiempos de instalación y garantizando uniformidad en la tensión aplicada.
Diseñado para operar en rangos de temperatura desde -40°C hasta +60°C, el GDE-2502 ofrece durabilidad extendida en climas adversos. Compatible con postes de concreto, metálicos y de madera mediante ganchos de retención estándar, este remate preformado cumple con normativas internacionales de telecomunicaciones y estándares de construcción de redes aéreas. Ideal para ISPs, operadores de fibra óptica y proyectos de conectividad rural donde la resistencia mecánica y la protección contra vandalismo son críticas.
Beneficios Principales
- Tensión de aplicación hasta 1746 kg (máximo), garantizando sujeción firme en instalaciones aéreas de alta exigencia mecánica
- Fabricado en acero galvanizado de alta calidad con recubrimiento anticorrosión para durabilidad extendida en ambientes exteriores
- Diseño preformado que elimina necesidad de herramientas especiales, reduciendo tiempo de instalación hasta 60% versus métodos tradicionales
- Pierna dispareja para instalación fácil y rápida en campo, minimizando errores de montaje
- Compatible con cables de fibra óptica tipo figura 8 con mensajero de acero Φ 3.1 mm (1/8"), estándar en redes FTTH y troncales
- Marca de color verde para identificación visual rápida en inventario y durante mantenimiento
- Longitud total 304.8 mm (12 pulgadas) optimizada para distribución uniforme de tensión mecánica
- Operación confiable en rangos de temperatura -40°C a +60°C, apto para climas extremos
- Cumple estándares IEEE 1222 para sistemas de cable colgante y normativas internacionales de telecomunicaciones
- Previene daño en fibras ópticas durante instalación y operación gracias a diseño de presión controlada
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
GDE-2502 |
| Marca |
PLP |
| Material |
Acero Galvanizado |
| Aplicación |
Remate preformado para retenida 1/8" |
| Tipo de cable compatible |
Fibra óptica figura 8 con mensajero de acero |
| Diámetro mensajero |
Φ 3.1 mm (1/8") |
| Tensión de aplicación máxima |
1746 kg |
| Longitud total |
304.8 mm (12") |
| Tipo de pierna |
Pierna dispareja (facilita instalación) |
| Marca de identificación |
Color Verde |
| Temperatura de operación |
-40°C a +60°C |
| Recubrimiento |
Galvanizado anticorrosión |
| Estándar de fabricación |
IEEE 1222 sistemas de cable colgante |
| Aplicación típica |
Redes FTTH, troncales aéreas, planta externa OSP |
Contenido del Paquete
1x Remate Preformado GDE-2502
Aplicaciones Recomendadas
🏠 Redes FTTH (Fiber To The Home)Retención de cables figura 8 en acometidas residenciales y distribución aérea última milla
🌐 Troncales de fibra óptica aéreasAnclaje firme de cables backbone en tendidos de larga distancia entre centrales y nodos
📡 Instalaciones ISP y operadoresSujeción de cables de distribución en postes de concreto, metálicos y madera en zonas urbanas y rurales
🏗️ Proyectos de conectividad ruralDespliegue de redes de fibra en zonas de difícil acceso con condiciones climáticas extremas
⚡ Redes de telecomunicacionesSoporte mecánico de cables de fibra en infraestructura compartida con líneas eléctricas de media tensión
🔧 Mantenimiento y expansión de redesReemplazo de herrajes deteriorados y extensión de tendidos existentes con mínimo tiempo de instalación
Productos Complementarios
Ganchos de retención para postesHerrajes de montaje en postes de concreto, metálicos y madera compatibles con remate preformado
Cables de fibra óptica figura 8Cables con mensajero de acero integrado Φ 3.1 mm (1/8") para instalación aérea OSP
Protectores de empalme de fibraCajas de protección para empalmes en instalaciones aéreas con certificación IP65/IP68
Abrazaderas y soportes metálicosAccesorios complementarios de fijación para distribución de tensión en vanos largos
Preguntas Frecuentes
¿Qué es un remate preformado y para qué sirve?
Un remate preformado es un herraje fabricado en acero galvanizado con forma helicoidal preestablecida diseñado para anclar el mensajero metálico de cables de fibra óptica tipo figura 8 en instalaciones aéreas. El GDE-2502 distribuye uniformemente la tensión mecánica del cable a lo largo de su longitud de 304.8 mm, evitando puntos de concentración de esfuerzo que podrían dañar las fibras ópticas. Su instalación no requiere herramientas especiales: se enrolla manualmente sobre el mensajero y proporciona sujeción firme hasta 1746 kg de tensión.
¿Con qué tipo de cable de fibra óptica es compatible el GDE-2502?
El remate GDE-2502 es compatible exclusivamente con cables de fibra óptica tipo figura 8 (eight-shaped) que integran mensajero de acero galvanizado de 3.1 mm de diámetro (1/8 pulgada). Este tipo de cable es estándar en despliegues FTTH y troncales aéreas. NO es compatible con cables dieléctricos sin mensajero metálico, cables tipo ADSS (All-Dielectric Self-Supporting), ni mensajeros de diámetros diferentes. Verificar siempre el diámetro del mensajero antes de la instalación para garantizar ajuste correcto.
¿Cómo se instala el remate preformado GDE-2502?
La instalación es simple: 1) Identificar el extremo de pierna dispareja del remate. 2) Posicionar el extremo disparejo en el punto de anclaje (gancho de retención en poste). 3) Enrollar manualmente el remate sobre el mensajero de acero del cable en sentido helicoidal siguiendo la forma preformada, sin torcer ni forzar. 4) Asegurar que el remate quede completamente asentado sin espacios. La instalación típica toma menos de 2 minutos y no requiere herramientas especiales ni equipos de tensionado. La marca verde facilita identificación durante mantenimiento.
¿Qué tensión máxima soporta este remate preformado?
El GDE-2502 tiene tensión de aplicación máxima de 1746 kg (kilogramos-fuerza). Este valor representa la carga máxima que el herraje puede soportar de forma segura durante operación normal sin sufrir deformación permanente o falla mecánica. En aplicaciones prácticas, se recomienda no superar 70-80% de la tensión máxima (aproximadamente 1220-1400 kg) para mantener factor de seguridad adecuado. La tensión real de trabajo dependerá de la longitud del vano, peso del cable, cargas de viento y hielo según zona climática.
¿Es resistente a la corrosión en ambientes exteriores?
Sí, el GDE-2502 está fabricado en acero galvanizado de alta calidad con recubrimiento anticorrosión según estándares ASTM. Este tratamiento galvánico protege el acero base contra oxidación y corrosión en ambientes exteriores con exposición a lluvia, humedad, salinidad costera y contaminación industrial. La vida útil esperada en condiciones normales es superior a 20 años. Para ambientes extremadamente corrosivos (zonas costeras con alta salinidad), se recomienda inspección periódica cada 3-5 años y reemplazo preventivo si se detecta corrosión avanzada.
¿Qué significa "pierna dispareja" y qué ventaja ofrece?
El diseño de "pierna dispareja" significa que el remate tiene un extremo (pierna) más corto que el otro. Esta característica facilita enormemente la instalación en campo: la pierna corta se engancha primero en el punto de anclaje (gancho de retención), mientras que la pierna larga se enrolla sobre el mensajero del cable. Esta configuración asimétrica permite instalación con una sola persona, reduce el riesgo de error durante el montaje y asegura orientación correcta del herraje. Comparado con remates de piernas iguales, reduce tiempo de instalación aproximadamente 40%.
