Riel DIN 35mm Montaje Rack 19" 4UR Estándar EN 50022 LINKEDPRO LP-RDM-4U
- SKU / Modelo: LP-RDM-4U
- Marca: LINKEDPRO BY EPCOM
- Categoría: Accesorios para Racks y Gabinetes
- Garantía: 1 año
Precio normal:
$ 678.99 MXN
Precio en oferta
$ 529.99MXN
Envío calculado al finalizar la compra.
122 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

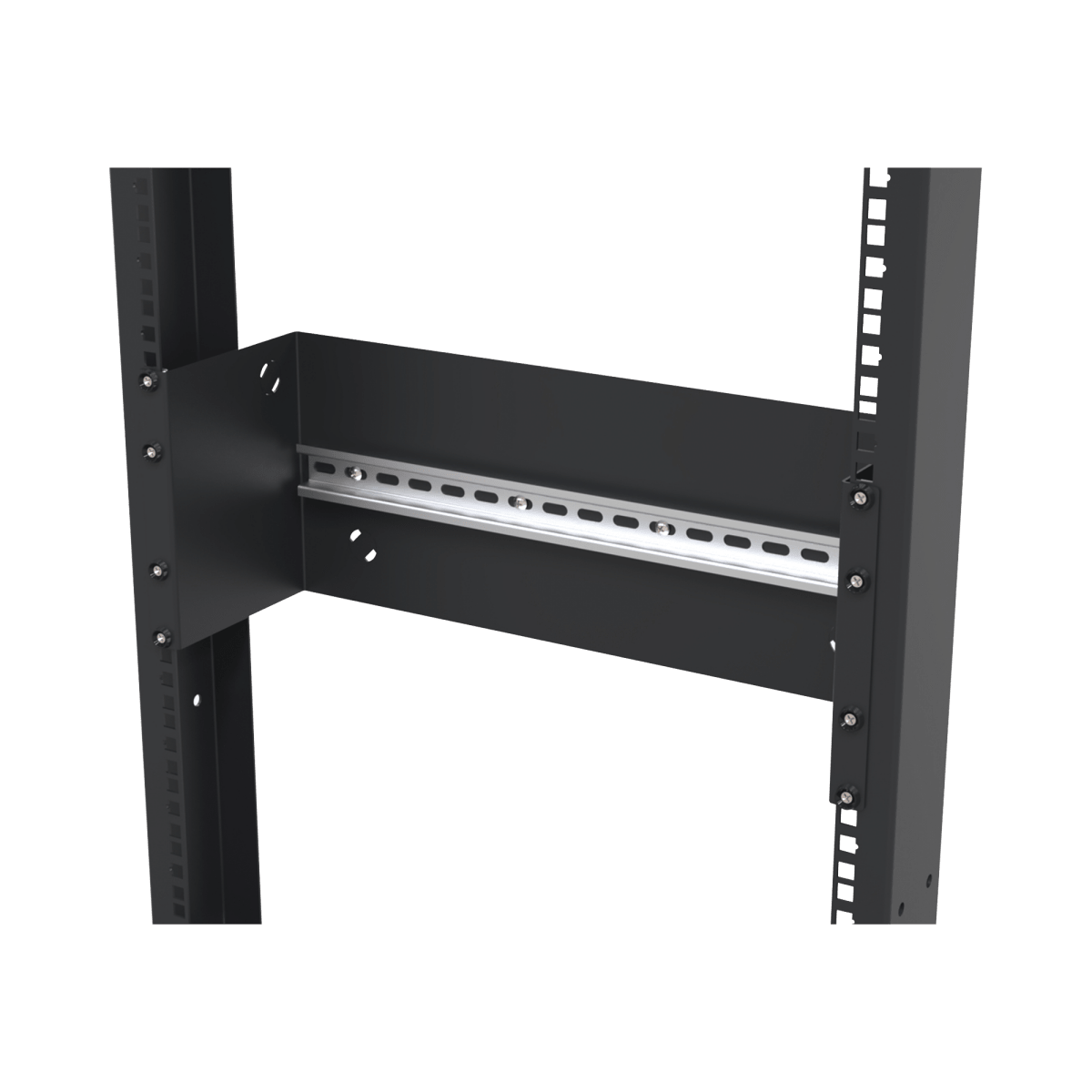

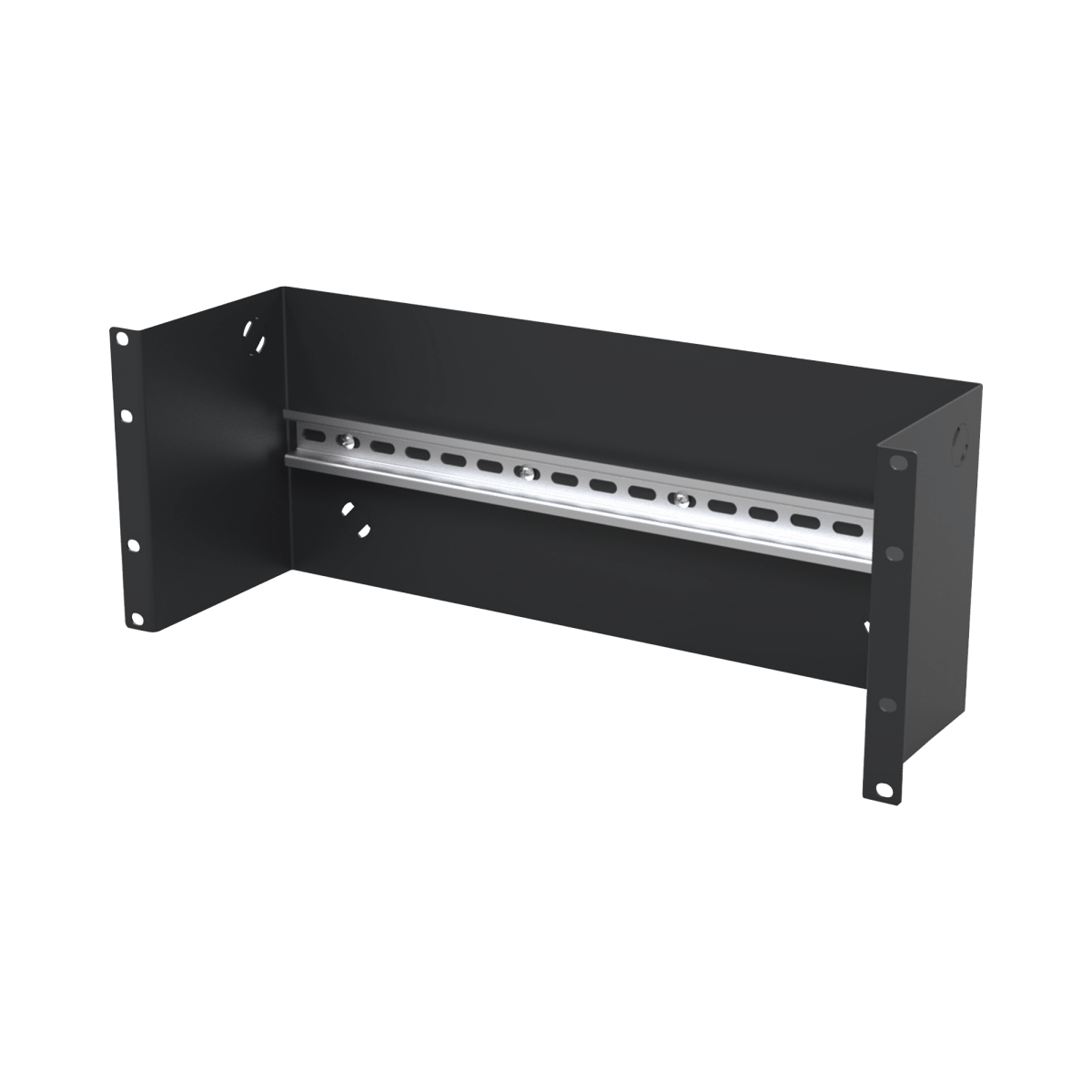

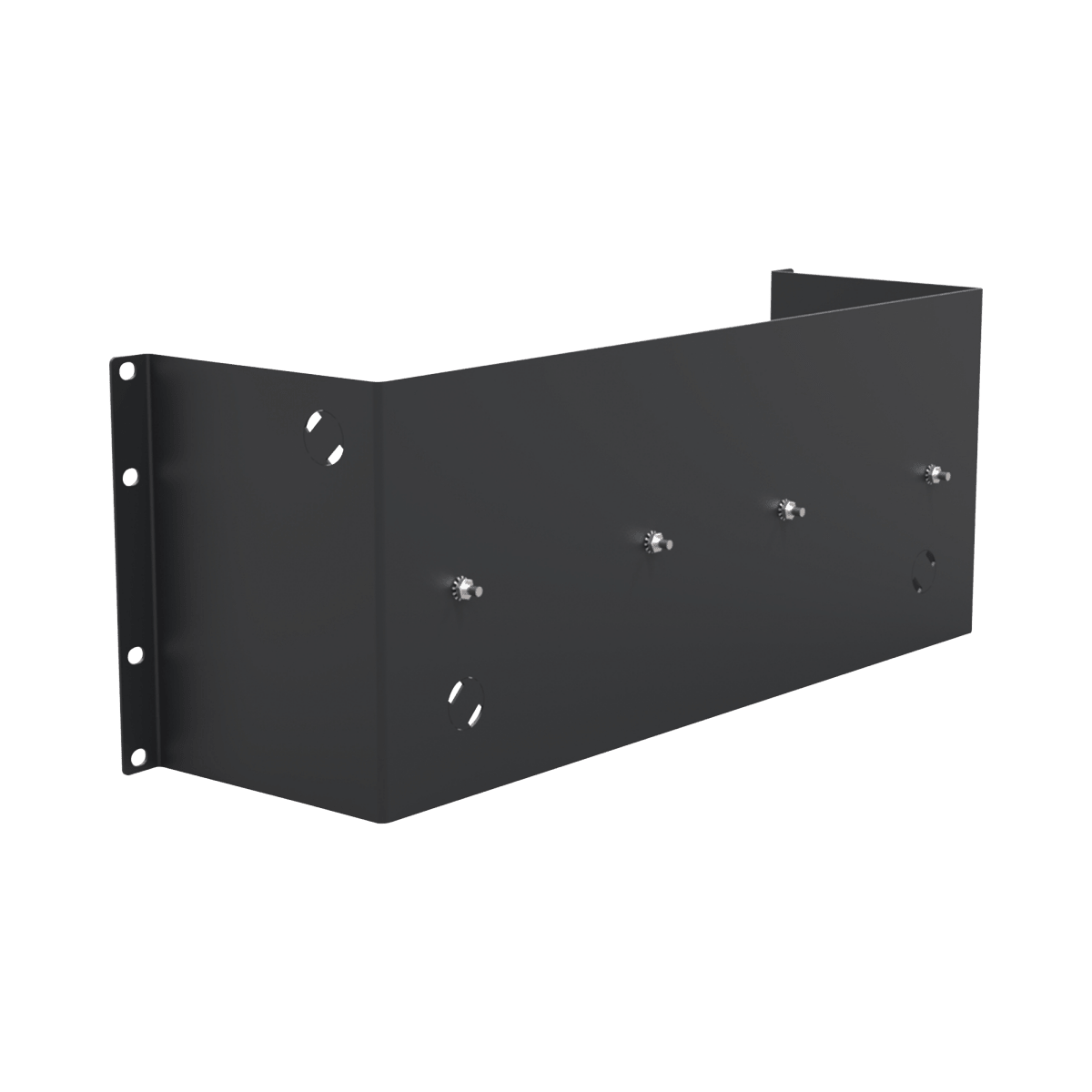

Riel de 35 mm con Soporte para Rack de 19" 4UR
Modelo LP-RDM-4U | Marca LINKEDPRO BY EPCOM
Riel DIN 35mmMontaje Rack 19"4UR AlturaEstándar DIN EN 50022Alta Resistencia
El riel DIN de 35 mm con soporte para rack de 19" es un sistema de montaje industrial compatible con el estándar internacional DIN EN 50022, diseñado para la instalación ordenada y segura de dispositivos modulares en racks de telecomunicaciones y centros de datos. Este riel de 4UR (4 unidades de rack, equivalente a 177.8 mm de altura) permite montar breakers, controladores industriales, fuentes de alimentación DIN, protectores de voltaje y otros equipos estándar directamente en gabinetes rack de 19 pulgadas, optimizando el espacio vertical y facilitando el acceso para mantenimiento.
Fabricado por LINKEDPRO BY EPCOM, este riel combina construcción robusta en acero con sistema de fijación seguro para rack estándar de 19", garantizando estabilidad incluso en instalaciones con equipos pesados. El diseño de 4UR proporciona suficiente espacio para múltiples dispositivos modulares DIN mientras mantiene la compatibilidad total con los estándares de rack EIA-310-D. Es la solución ideal para integrar equipos de automatización industrial, protección eléctrica y control en infraestructuras de TI profesionales.
El sistema de riel DIN ofrece ventajas significativas en instalaciones profesionales: montaje rápido sin herramientas especiales mediante clips de presión, desmontaje sencillo para reconfiguración, y máxima flexibilidad para agregar o remover dispositivos sin afectar equipos adyacentes. Compatible con la amplia gama de dispositivos DIN rail disponibles en el mercado, desde breakers miniatura hasta PLCs y módulos IoT industriales.
Beneficios Principales
- Estándar industrial DIN EN 50022: Compatible con todos los dispositivos modulares de montaje en riel DIN del mercado, garantizando interoperabilidad universal con marcas como Schneider, ABB, Siemens, Phoenix Contact y más.
- Optimización de espacio en rack: Aprovecha verticalmente las 4 unidades de rack (4UR) para montar múltiples dispositivos modulares DIN, liberando espacio horizontal para servidores y equipos de red.
- Instalación profesional simplificada: Montaje directo en rack de 19" mediante tornilería estándar M6 o tornillos jaula, sin necesidad de adaptadores adicionales o modificaciones al gabinete.
- Alta capacidad de carga: Construcción robusta en acero que soporta el peso combinado de múltiples dispositivos industriales, breakers y fuentes de alimentación sin deformación.
- Accesibilidad mejorada: Permite instalación frontal de dispositivos con acceso directo para mantenimiento, inspección visual y sustitución rápida sin desmontar equipos completos.
- Flexibilidad de configuración: Los dispositivos DIN se montan y desmontan mediante clip sin herramientas, permitiendo reconfiguración rápida según evolucionen las necesidades del proyecto.
- Ventilación optimizada: El diseño abierto del riel DIN facilita circulación de aire alrededor de los dispositivos montados, mejorando disipación térmica en comparación con gabinetes cerrados.
- Protección de cableado: Centraliza dispositivos de protección eléctrica (breakers, supresores) cerca de puntos de distribución de energía en el rack, minimizando longitud de cables expuestos.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Tipo de Riel | DIN Rail 35mm (Estándar DIN EN 50022) |
| Altura en Rack | 4UR (4 Unidades de Rack / 177.8mm) |
| Ancho de Montaje | 19 pulgadas (482.6mm estándar EIA-310-D) |
| Material de Construcción | Acero industrial de alta resistencia |
| Acabado | Pintura electroestática anticorrosiva |
| Método de Montaje | Tornillos estándar rack M6 o tornillos jaula |
| Compatibilidad Dispositivos | Universal DIN EN 50022 (35mm x 7.5mm perfil) |
| Capacidad de Carga | Según distribución de peso en rack (>20kg típico) |
| Tipo de Instalación | Frontal en rack abierto o cerrado de 19" |
| Estándar de Rack | EIA-310-D (compatibilidad universal) |
| Temperatura de Operación | -10°C a +60°C (típica para ambientes controlados) |
| Aplicaciones | Centros de datos, cuartos de telecomunicaciones, plantas industriales, sistemas de automatización |
Contenido del Paquete
🔧 1x Riel DIN 35mm 4UR para Rack 19"🔩 Tornillería de Montaje Rack📄 Guía de Instalación Rápida
Aplicaciones Recomendadas
🏢 Centros de Datos EmpresarialesMontaje de breakers de protección, UPS modulares DIN y sistemas de distribución eléctrica inteligente en racks de servidores
📡 Salas de TelecomunicacionesInstalación de fuentes de alimentación DIN para equipos de red, protectores contra sobretensiones y módulos de distribución PoE
🏭 Automatización IndustrialIntegración de PLCs, controladores lógicos, relés de interfaz y módulos I/O en racks de control industrial
🔌 Distribución Eléctrica RackOrganización de breakers miniatura, interruptores diferenciales y protección de circuitos por equipo en gabinetes de telecomunicaciones
🌐 ISPs y Proveedores de ServiciosMontaje de equipos de gestión de red, convertidores de medios y fuentes de respaldo en racks de distribución regional
🏥 Infraestructura HospitalariaInstalación de sistemas de energía de emergencia, UPS modulares y protección eléctrica para equipos médicos críticos
Productos Complementarios
Breakers Miniatura DINInterruptores termomagnéticos de 1-3 polos (6A-63A) montaje DIN para protección individual de circuitos por equipo
Fuentes de Alimentación DIN RailFuentes switching industriales 12V/24V/48V DC montaje DIN para alimentación de equipos de control y sensores
Protectores de Sobretensión DINSupresores de picos tipo 1/2 montaje DIN con indicador de estado para protección de líneas de datos y energía
Organizadores de Cable RackGuías horizontales y verticales de 1-2UR para gestión ordenada del cableado desde/hacia dispositivos DIN
Regletas PDU RackDistribuidores de energía montaje vertical u horizontal para alimentar múltiples dispositivos DIN desde fuente centralizada
Etiquetas IdentificaciónMarcadores y sistemas de rotulado para identificación clara de circuitos y dispositivos montados en riel DIN
Preguntas Frecuentes
¿Qué es el estándar DIN EN 50022 y por qué es importante?
El estándar DIN EN 50022 define las dimensiones y especificaciones del riel de montaje de 35mm utilizado mundialmente en aplicaciones industriales y de control. Este estándar garantiza que cualquier dispositivo certificado DIN rail (breakers, fuentes, PLCs, relés) de cualquier fabricante se montará correctamente en el riel mediante clip universal. La compatibilidad DIN EN 50022 asegura interoperabilidad total entre marcas como ABB, Schneider Electric, Siemens, Phoenix Contact, Weidmuller y miles de fabricantes globales, eliminando problemas de incompatibilidad mecánica en instalaciones profesionales.
¿Cuántos dispositivos DIN puedo montar en este riel de 4UR?
La cantidad de dispositivos depende del ancho de cada módulo DIN, medido en "módulos" o pasos estándar de 17.5mm. Un riel de 19" (482.6mm) típicamente acepta aproximadamente 24-27 módulos estándar. Ejemplos: un breaker miniatura ocupa 1 módulo (17.5mm), una fuente DIN puede ocupar 3-6 módulos (52.5-105mm), un PLC compacto 4-8 módulos. En la práctica, en 4UR puedes instalar cómodamente 8-15 breakers miniatura, o 3-5 fuentes de alimentación industriales, o combinaciones mixtas. Recomendamos planificar la distribución considerando también el espacio para cableado y ventilación entre dispositivos.
¿Este riel es compatible con todos los racks de 19 pulgadas?
Sí, el sistema de montaje cumple con el estándar EIA-310-D universal para equipos de rack de 19", lo que garantiza compatibilidad con todos los racks y gabinetes profesionales del mercado (abiertos, cerrados, de piso, de pared, modulares). El riel utiliza los agujeros estándar del rack con separación vertical de 4UR y se fija mediante tornillos M6 estándar o tornillos jaula. Compatible con marcas como APC, Tripp Lite, Middle Atlantic, Panduit, Vertiv, y cualquier rack que cumpla EIA-310-D. Verificar profundidad del rack para asegurar espacio suficiente para dispositivos DIN que sobresalen del riel.
¿Cómo se montan y desmontan los dispositivos en el riel DIN?
Los dispositivos con montaje DIN rail incorporan un clip de resorte en su parte posterior. Para montar: (1) Enganchar la parte superior del dispositivo en el borde superior del riel inclinando aproximadamente 30°, (2) Presionar la parte inferior del dispositivo hacia el riel hasta escuchar un clic que indica enganche seguro del clip inferior. Para desmontar: usar destornillador plano para presionar hacia abajo la lengüeta del clip (ubicada en la parte inferior del dispositivo) mientras se tira el dispositivo hacia afuera del riel. Este sistema permite instalación/remoción sin herramientas especiales y reconfiguración rápida sin afectar dispositivos adyacentes. Siempre desconectar energía antes de manipular dispositivos.
¿Puedo instalar múltiples rieles DIN en el mismo rack?
Sí, puedes instalar múltiples rieles DIN en diferentes posiciones verticales del mismo rack según la altura disponible. Cada riel de 4UR ocupa 4 unidades de rack, por lo que en un rack estándar de 42UR podrías instalar hasta 10 rieles teóricamente (dejando espacio para otros equipos). La instalación múltiple es común en instalaciones grandes: un riel para protección eléctrica (breakers), otro para fuentes de alimentación, otro para equipos de control. Recomendamos dejar al menos 1UR de separación entre rieles para facilitar cableado y ventilación. Planificar la distribución considerando el peso total y la capacidad de carga del rack (típicamente 500-1000kg para racks profesionales).
¿Qué ventajas ofrece el riel DIN sobre el montaje tradicional en rack?
El riel DIN ofrece ventajas significativas para equipos modulares: (1) Flexibilidad: agregar/remover dispositivos sin desmontar equipos completos o perforar superficies, (2) Densidad: aprovechar verticalmente el espacio de rack para dispositivos pequeños que desperdiciarían 1UR completo, (3) Estandarización: acceso a miles de productos DIN industriales certificados (protección, control, comunicación), (4) Mantenimiento: sustitución rápida de componentes individuales sin afectar el sistema completo, (5) Organización: agrupar lógicamente funciones similares (toda la protección eléctrica en un riel, todas las fuentes en otro), (6) Costo: dispositivos DIN son generalmente más económicos que equipos rack dedicados equivalentes. Ideal para integrar equipos industriales en infraestructuras IT profesionales.
📎 Descargas:📄 Ficha Técnica
