Riel Aluminio 6.5m Trabe Norte-Sur Sistema VPORT Paneles Solares Aluminext NXT-NS-VPORT
- SKU / Modelo: NXT-NS-VPORT
- Marca: ALUMINEXT
- Categoría: Montajes para Módulos por Partes
- Garantía: 1 año
Precio normal:
$ 11,247.99 MXN
Precio en oferta
$ 8,786.99MXN
Envío calculado al finalizar la compra.
86 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

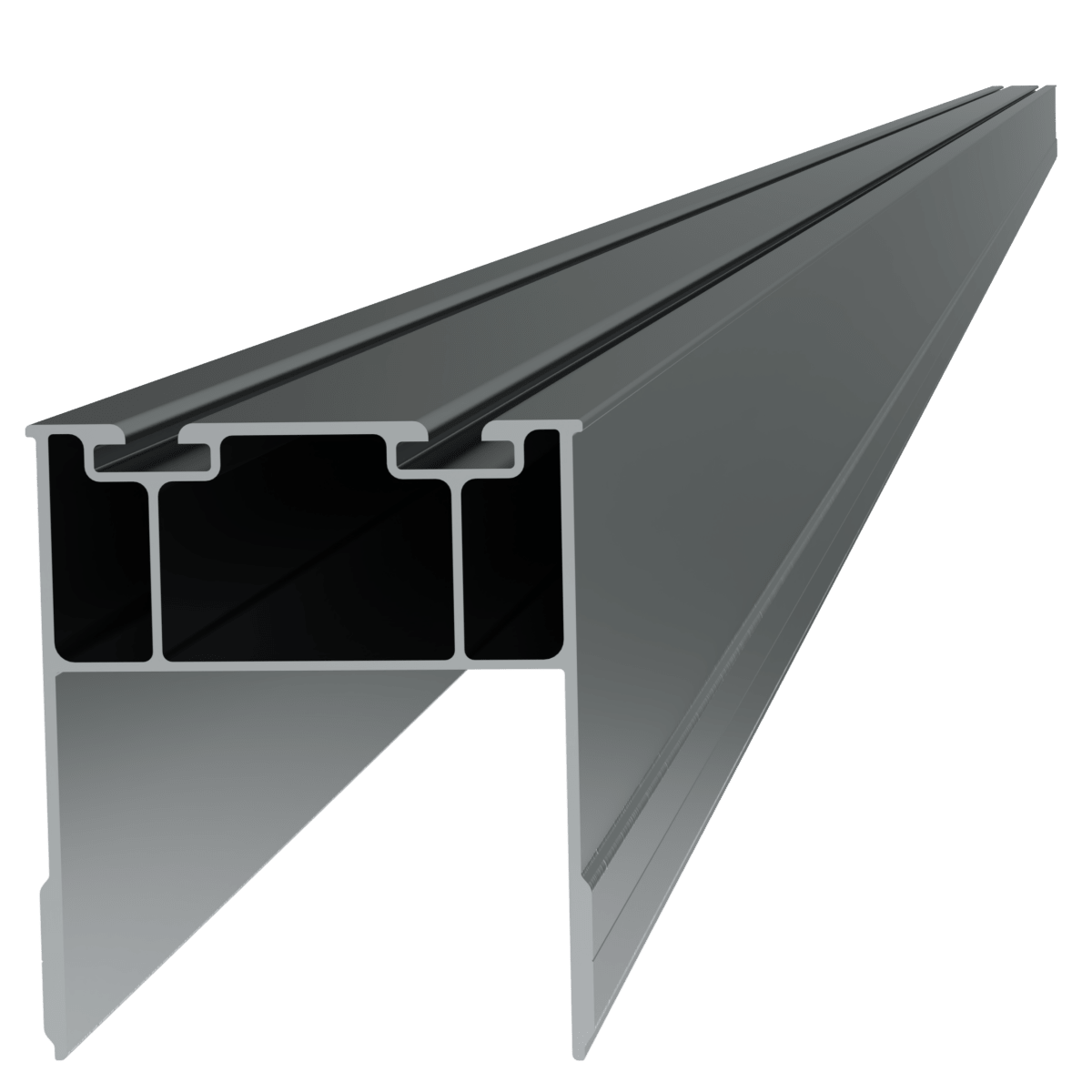

Riel de 6.5 m para trabe Norte-Sur para VPORT Aluminext NXT-NS-VPORT
Modelo NXT-NS-VPORT | Marca Aluminext
6.5 metrosTrabe Norte-SurSistema VPORTAluminio IndustrialInstalación Techo
El riel NXT-NS-VPORT es un sistema estructural de aluminio de 6.5 metros diseñado específicamente para montaje Norte-Sur en instalaciones de techado solar VPORT. Este perfil longitudinal de alta resistencia cumple con cargas de viento según ASCE 7-16 hasta 50 m/s y permite expansión térmica mediante juntas deslizantes cada 12 metros, garantizando estabilidad estructural en instalaciones fotovoltaicas comerciales e industriales de gran formato.
Fabricado en aleación de aluminio 6063-T5 con tratamiento de anodizado clase II de 15 micras, este riel proporciona resistencia a la corrosión superior a 25 años en ambientes costeros e industriales. El sistema VPORT es compatible con módulos fotovoltaicos de marco estándar de 35-50mm y soporta cargas de nieve hasta 2.4 kPa según norma ASTM E1592.
Beneficios Principales
- Longitud óptima de 6.5 metros que reduce puntos de unión y acelera instalación en techados comerciales con orientación Norte-Sur
- Compatibilidad total con sistema de montaje VPORT para instalaciones sobre lámina, teja y membrana TPO/PVC
- Perfiles pre-perforados cada 400mm que facilitan ajuste de distancia entre módulos según proyecto específico
- Sistema de fijación mediante clips de presión que elimina perforación de marcos y protege garantía de paneles solares
- Diseño con canaletas integradas para gestión de cableado DC y reducción de tiempos de instalación hasta 30%
- Acabado anodizado que elimina necesidad de mantenimiento y previene corrosión galvánica con estructuras de acero
- Certificación estructural según ASCE 7-16, IBC 2018 y TÜV para cargas de viento y nieve en zonas críticas
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Longitud Total | 6.5 metros (6500 mm) |
| Material Base | Aluminio aleación 6063-T5 |
| Acabado Superficial | Anodizado clase II, 15 micras mínimo |
| Orientación de Montaje | Norte-Sur (eje longitudinal) |
| Peso por Unidad | 4.8 kg/metro (31.2 kg total) |
| Sección Transversal | Perfil H industrial 45 x 68 mm |
| Carga Máxima de Viento | Hasta 50 m/s según ASCE 7-16 |
| Carga de Nieve | Hasta 2.4 kPa (240 kg/m²) |
| Espaciamiento de Soportes | 1.2 a 1.8 metros según carga |
| Rango de Temperatura | -40°C a +85°C operación continua |
| Compatibilidad Paneles | Marcos 35-50mm estándar (con clips) |
| Perforaciones Ajuste | Cada 400mm para flexibilidad layout |
| Resistencia Corrosión | Clase C5-M según ISO 12944 (>25 años) |
| Coeficiente Expansión | 23.1 × 10⁻⁶ /°C |
| Normativas | ASCE 7-16, IBC 2018, ASTM E1592, TÜV |
Contenido del Paquete
1x Riel Aluminio 6.5m Trabe Norte-Sur NXT-NS-VPORTKit Tapas Terminales (2 piezas)Guía de Instalación Técnica VPORT
Productos Complementarios
Clips de Fijación VPORTSistemas de sujeción sin perforación para paneles solares compatibles con riel Norte-Sur
Conectores de ContinuidadUniones estructurales para empalme de rieles y extensión de líneas mayores a 6.5m
Soportes de Trabe Este-OestePerfiles transversales para completar estructura bidireccional del sistema VPORT
Kit de Anclaje a TechoFijaciones L-Foot y ganchos ajustables según tipo de cubierta (lámina, teja, membrana)
Aplicaciones Recomendadas
⚡ Instalaciones Solares ComercialesMontaje de arrays fotovoltaicos en naves industriales y centros comerciales con techos de gran superficie
🏢 Proyectos InstitucionalesSistemas solares en escuelas, hospitales y edificios gubernamentales con requerimientos estructurales certificados
🏭 Techados IndustrialesInstalaciones sobre lámina metálica, deck y estructuras de acero en zonas de alta corrosión
🏗️ Desarrollos Residenciales Multi-unidadProyectos de vivienda con sistemas centralizados de generación solar en azoteas compartidas
Preguntas Frecuentes
¿Cuál es la diferencia entre riel Norte-Sur y Este-Oeste en sistemas VPORT?
El riel Norte-Sur (NXT-NS-VPORT) se instala paralelo al eje longitudinal del techo siguiendo orientación norte-sur geográfica, sirviendo como viga principal de soporte. Los rieles Este-Oeste se colocan perpendiculares formando la estructura transversal. En México, la configuración Norte-Sur maximiza captación solar al permitir inclinación óptima de paneles hacia sur geográfico.
¿Qué distancia de separación debo usar entre rieles Norte-Sur?
La separación estándar entre rieles Norte-Sur VPORT es de 1.2 a 1.8 metros dependiendo de: (1) dimensiones del panel solar (típicamente cada panel requiere 2 rieles de soporte), (2) cargas de viento y nieve locales según zona climática, (3) tipo de cubierta y capacidad estructural del techo. Para instalaciones en zonas costeras o alta montaña se recomienda espaciamiento de 1.2m para mayor rigidez.
¿Necesito herramienta especializada para cortar o ajustar este riel?
No. El riel de aluminio se corta con sierra circular con disco para metales no ferrosos (60 dientes TCT) o sierra ingletadora estándar. Para perforaciones adicionales use broca HSS de 8-10mm. Las perforaciones pre-fabricadas cada 400mm eliminan necesidad de taladrado en 90% de instalaciones. Siempre lime bordes cortados y aplique spray anticorrosión en secciones expuestas.
¿Este riel es compatible con paneles de fabricantes como JA Solar, Jinko, Trina o Canadian Solar?
Sí, el sistema VPORT con riel NXT-NS es universalmente compatible con módulos fotovoltaicos de marco estándar (35-50mm) de todos los fabricantes principales incluyendo JA Solar, Jinko, Trina, Canadian Solar, LONGi, Risen y Q-Cells. La fijación se realiza mediante clips de presión mid-clamp y end-clamp (vendidos por separado) que se ajustan sin perforar el marco del panel, preservando garantías de fabricante.
¿Cuántos paneles solares puedo montar sobre un riel de 6.5 metros?
Depende de la orientación: en configuración portrait (vertical) caben aproximadamente 3 paneles de 2.1m de altura (6.3m útiles + espacios). En landscape (horizontal) depende del ancho del panel, típicamente 1.1m por panel = 5-6 paneles. La capacidad de carga estructural permite hasta 8 paneles de 450W (peso ~24kg c/u) por riel si los soportes están espaciados cada 1.2m, siempre verificando cálculo estructural según viento local.
