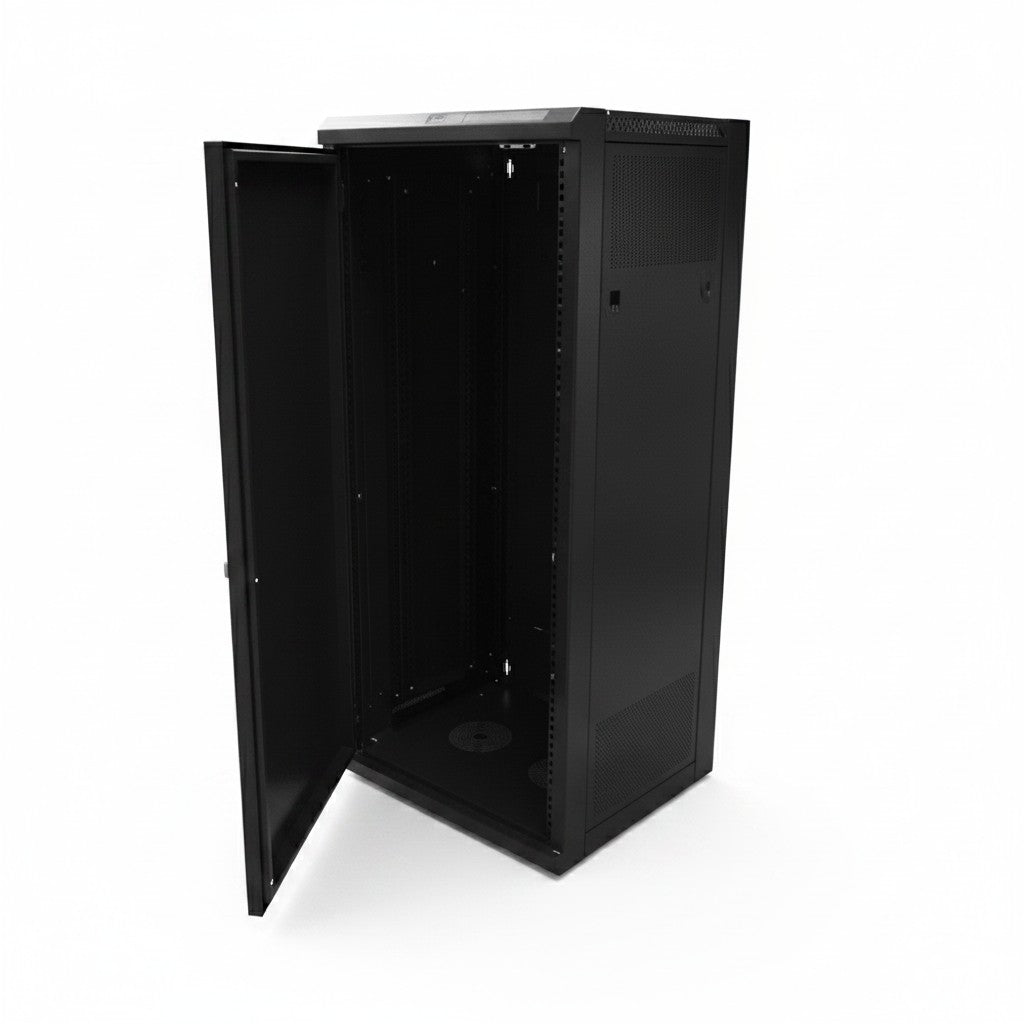

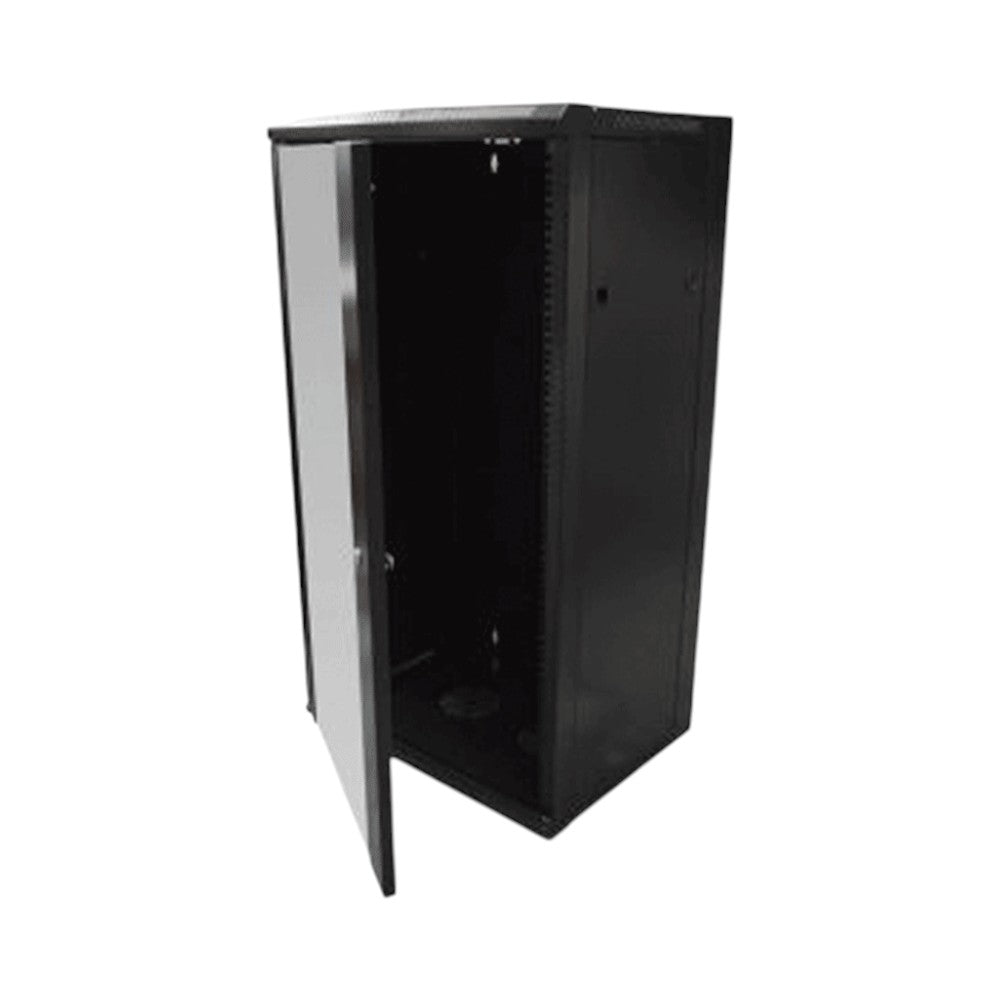

SBE TECH SBE-GNLPAR22UR - Gabinete de pared 22UR con profundidad de 45.0 cm
Modelo SBE-GNLPAR22UR | Marca SBE TECH
22U RackMontaje ParedProfundidad 45cmUso ProfesionalCarga Hasta 60kg
El gabinete de pared SBE-GNLPAR22UR es una solución de montaje tipo rack 22UR (unidades rack) con profundidad de 45.0 cm, diseñado para instalaciones profesionales de redes y telecomunicaciones con espacio limitado. Este gabinete cumple con estándar EIA-310-D para montaje de equipamiento de 19 pulgadas, soportando hasta 60 kg de carga distribuida, ideal para switches de hasta 48 puertos, patch panels, DVRs, NVRs, servidores compactos y equipos de red empresarial.
Fabricado por SBE TECH con chasis de acero laminado en frío calibre 18 y recubrimiento en pintura electrostática de alta resistencia, este gabinete tipo pared ofrece capacidad para 22 unidades rack verticales, profundidad interior efectiva de 45 cm para equipos de networking estándar, puerta frontal de vidrio templado con cerradura de seguridad, paneles laterales removibles para mantenimiento, ventilación superior e inferior con rejillas perforadas que garantizan flujo de aire adecuado, y orificios pretaladrados para instalación de ventiladores opcionales de 120mm o 80mm.
Este rack mural 22U con 45 cm de profundidad es la opción ideal para salas de telecomunicaciones en edificios comerciales, cuartos de cableado estructurado en oficinas corporativas, instalaciones CCTV con múltiples NVRs y switches PoE, closets de redes con equipos Ubiquiti, MikroTik, Cisco o TP-Link, centrales telefónicas VoIP con servidores de comunicaciones, y armarios técnicos en espacios reducidos donde se requiere protección y organización profesional del equipamiento activo de red sin ocupar espacio en el piso.
Beneficios Principales
- Capacidad de 22 unidades rack (22U) para montaje vertical de equipamiento estándar 19 pulgadas según EIA-310-D, permitiendo instalar hasta 10-12 equipos activos con espacio para organización de cables
- Profundidad de 45 cm optimizada para switches de 24/48 puertos, patch panels de alta densidad, DVRs/NVRs de 4-32 canales, routers empresariales y equipos de networking de profundidad estándar hasta 40 cm
- Construcción en acero laminado en frío con tratamiento anticorrosivo y pintura electrostática, garantizando durabilidad y protección contra polvo, humedad y manipulación no autorizada en instalaciones interiores
- Puerta frontal de vidrio templado de 5mm con bisagra reversible y cerradura de seguridad con dos llaves, permitiendo visualización del estado de equipos sin abrir el gabinete y evitando accesos no autorizados
- Sistema de ventilación pasiva con rejillas perforadas en parte superior e inferior que generan flujo de aire natural por convección, más orificios pretaladrados para instalación opcional de 2 ventiladores de 120mm o 4 de 80mm
- Paneles laterales removibles sin herramientas mediante sistema de clips de liberación rápida, facilitando instalación inicial, mantenimiento, expansión y reconfiguración del cableado estructurado
- Capacidad de carga hasta 60 kg distribuidos uniformemente sobre las guías verticales, soportando equipamiento pesado como UPS rack-mount, servidores 1U/2U, baterías de respaldo y equipos industriales
- Montaje a pared mediante cuatro puntos de anclaje con tornillería incluida, con plantilla de perforación y nivelación incorporada para instalación precisa en muros de concreto, tablaroca o block con taquetes apropiados
- Organización interna con barrajes laterales de 22U completos con orificios roscados cage nuts M6, más pasa cables horizontales superiores e inferiores para gestión ordenada de patch cords y cables de alimentación
- Compatibilidad universal con equipamiento de marcas como Ubiquiti, MikroTik, TP-Link, Cisco, Hikvision, Dahua, Grandstream, Yealink, Fortinet, Sophos, Dell, HPE y todos los fabricantes que cumplen estándar EIA-310-D
Especificaciones Técnicas
| Característica |
Especificación |
| Altura Total |
22U (unidades rack estándar EIA-310-D) |
| Altura Interior Útil |
1067 mm (22 espacios rack de 44.45 mm c/u) |
| Profundidad Interior |
450 mm (45.0 cm profundidad efectiva) |
| Ancho Interior Útil |
482.6 mm (19 pulgadas estándar rack) |
| Capacidad de Carga |
60 kg (carga estática distribuida) |
| Material de Construcción |
Acero laminado en frío calibre 18 (1.2 mm) |
| Acabado Superficial |
Pintura electrostática en polvo texturizada |
| Color |
Negro RAL 9004 (estándar data center) |
| Puerta Frontal |
Vidrio templado 5 mm con bisagra reversible |
| Sistema de Cierre |
Cerradura de seguridad con 2 llaves incluidas |
| Paneles Laterales |
Removibles con sistema de liberación rápida |
| Ventilación Pasiva |
Rejillas perforadas superior e inferior |
| Ventilación Activa |
Preparado para 2x ventiladores 120 mm o 4x 80 mm |
| Rieles de Montaje |
Barrajes verticales 22U con orificios M6 |
| Sistema de Fijación |
Cage nuts M6 incluidos (50 unidades) |
| Montaje a Pared |
4 puntos de anclaje con tornillería y plantilla |
| Gestión de Cables |
Pasa cables horizontales superior e inferior |
| Entrada de Cables |
Orificios knockout en techo y base (múltiples) |
| Temperatura Operativa |
-10°C a +55°C (instalación interior) |
| Humedad Relativa |
10% a 90% sin condensación |
| Certificaciones |
Cumple EIA-310-D, DIN 41494 SC48D |
| Peso del Gabinete |
Aproximadamente 28-32 kg (vacío) |
| Dimensiones Externas |
1200 mm alto x 600 mm ancho x 500 mm prof. (aprox.) |
Contenido del Paquete
1x Gabinete de Pared 22U SBE-GNLPAR22UR1x Puerta Frontal Vidrio Templado con Cerradura2x Paneles Laterales Removibles2x Rieles Verticales 22U con Orificios M650x Cage Nuts M6 con Tornillos y Arandelas4x Anclajes Pared con Tornillería de Montaje1x Plantilla de Instalación y Nivelación2x Llaves para Cerradura de Seguridad1x Manual de Instalación y Montaje
Aplicaciones Recomendadas
🏢 Salas de Telecomunicaciones EmpresarialesCuartos de cableado estructurado en edificios corporativos con switches core de 24/48 puertos, patch panels Cat6/Cat6A, routers de distribución y equipos PoE para VoIP y WiFi
📹 Instalaciones de VideovigilanciaCentrales CCTV con NVRs de 16-32 canales, switches PoE de alto puerto, UPS rack-mount, patch panels y organizadores para sistemas de seguridad IP Hikvision, Dahua, Uniview
🏠 Closets de Redes Residenciales PremiumCuartos técnicos en residencias de lujo con equipos Ubiquiti UniFi Dream Machine Pro, switches PoE, servidores NAS Synology/QNAP, sistemas de automatización y networking avanzado
🏥 Clínicas y Consultorios MédicosArmarios de red para sistemas de gestión hospitalaria con servidores compactos, switches administrables, UPS de respaldo, routers VPN y equipamiento de telemedicina
🏫 Aulas y Laboratorios EducativosGabinetes de networking en instituciones educativas con switches para conexión de equipos de cómputo, access points WiFi centralizados, servidores de contenido y sistemas de proyección en red
🏪 Tiendas y Centros ComercialesRacks de punto de venta con switches para terminales POS, servidores de inventario, equipos de red para control de acceso, cámaras IP y sistemas de gestión comercial integrados
Productos Complementarios
PDU Tomacorrientes Rack 19"Regleta de 6-8 contactos con protección contra sobretensiones, montaje vertical u horizontal 1U, cable de 2m, para alimentación centralizada de equipos en el rack
Ventiladores Rack 120mm 1UKit de ventilación activa con 2 ventiladores de 120mm, montaje 1U frontal o superior, caudal 80-100 CFM, reducción de temperatura hasta 10°C en gabinetes cerrados
Organizadores de Cables 1U/2UPanel de gestión horizontal de cables con múltiples anillos D-ring, montaje 1U o 2U, para ordenar patch cords y evitar tensión en puertos de switches y patch panels
Charola Deslizable 1UBandeja extraíble de montaje 1U para laptop de servicio, teclado/mouse portátil o herramientas, con sistema de rieles telescópicos y capacidad de carga 10 kg
Termómetro Digital RackMedidor de temperatura y humedad con display LED montaje 1U, alertas programables, registro de máximos/mínimos, para monitoreo ambiental del equipamiento crítico
Kit de Tornillería RackJuego de 100 tornillos M6x12mm, 100 cage nuts M6, 100 arandelas y 50 tuercas de enjaulado, para instalación y reconfiguración de equipos en barrajes 19 pulgadas
Preguntas Frecuentes
¿Qué equipos puedo instalar en este gabinete de 22U con 45 cm de profundidad?
Este gabinete de pared 22U con profundidad de 45 cm puede alojar switches de 24/48 puertos (hasta 40 cm profundidad), patch panels de alta densidad Cat5e/Cat6/Cat6A, NVRs y DVRs de videovigilancia de 4-32 canales, routers empresariales, firewalls rack-mount, UPS de 1U/2U hasta 1500 VA, servidores compactos 1U/2U, organizadores de cables, PDUs de distribución eléctrica, equipos VoIP como gateways y centralitas, access point controllers, y cualquier equipo estándar 19 pulgadas EIA-310-D cuya profundidad no exceda 40 cm para permitir espacio de ventilación posterior. La capacidad de 22U permite instalar aproximadamente 10-12 equipos con espacios para ventilación y organización adecuada.
¿Cuánto peso máximo soporta y cómo se instala en la pared?
El gabinete SBE-GNLPAR22UR soporta hasta 60 kg de carga estática distribuida uniformemente sobre los barrajes verticales cuando se instala correctamente. El montaje a pared se realiza mediante 4 puntos de anclaje ubicados en la parte posterior del gabinete, utilizando la plantilla de perforación incluida para marcar las posiciones exactas en el muro. Para instalación en concreto o block se requieren taquetes de expansión de 12-14 mm con tornillos de 10x80 mm (no incluidos, adquirir según tipo de muro). Para tablaroca/drywall se deben usar taquetes Molly de alta resistencia o localizar postes de madera/metal para anclaje directo. Es obligatorio nivelar el gabinete durante instalación y verificar que el muro soporte al menos 100 kg de carga puntual. Se recomienda instalación por dos personas y dejar 10-15 cm de espacio superior e inferior para ventilación.
¿El gabinete incluye ventiladores o debo comprarlos por separado?
El gabinete SBE-GNLPAR22UR cuenta con sistema de ventilación pasiva mediante rejillas perforadas en techo y base que generan flujo de aire natural por convección térmica, suficiente para la mayoría de instalaciones con equipos de bajo a medio consumo (hasta 500W térmicos). Sin embargo, los ventiladores NO están incluidos de fábrica. El gabinete tiene orificios pretaladrados para instalación OPCIONAL de ventiladores activos: puede instalar 2 ventiladores de 120mm x 25mm en el techo o 4 ventiladores de 80mm x 25mm distribuidos (2 superiores + 2 inferiores). Se recomienda agregar ventilación activa si: instalará más de 6 switches PoE de alta potencia, el ambiente supera 30°C, equipos generan más de 300W térmicos, o gabinete estará en espacio sin aire acondicionado. Los ventiladores deben adquirirse por separado (12V DC con adaptador o 110V AC según preferencia).
¿La puerta de vidrio permite ver el estado de los equipos sin abrir?
Sí, la puerta frontal del gabinete está fabricada en vidrio templado transparente de 5 mm de espesor, lo cual permite visualizar completamente el estado operativo de todos los equipos instalados sin necesidad de abrir el gabinete: LEDs de switches, pantallas LCD de UPS, indicadores de NVRs/DVRs, displays de patch panels inteligentes y cualquier señalización luminosa. Esta característica facilita monitoreo visual rápido, troubleshooting inicial sin acceso físico, verificación remota mediante cámara en la sala, y reduce aperturas innecesarias que comprometen ventilación y seguridad. El vidrio templado soporta impactos moderados y en caso de rotura se fragmenta en piezas pequeñas sin filo, cumpliendo estándares de seguridad. La cerradura con 2 llaves evita accesos no autorizados mientras mantiene visibilidad total del equipamiento.
¿Puedo instalar switches PoE de alta potencia y cuántos puertos de red caben?
Sí, el gabinete de 22U es ideal para switches PoE de alta potencia. Puede instalar por ejemplo: 2 switches de 48 puertos (2U c/u = 4U) + 2 patch panels de 48 puertos (1U c/u = 2U) + 1 organizador de cables (1U) + 1 UPS rack (2U) + 1 NVR (2U) + 1 router (1U) = 13U utilizados, dejando 9U para expansión. En configuración de alta densidad puede alojar hasta 144 puertos de red (3x switches de 48 puertos) con sus respectivos patch panels y organizadores. Los switches PoE++ de hasta 740W térmicos son compatibles, pero DEBE considerar: ventilación activa con ventiladores de 120mm obligatoria si supera 400W, PDU con capacidad mínima 15A, y dejar 1U de espacio libre entre switches para flujo de aire. Para instalaciones con múltiples switches PoE de alta potencia se recomienda: temperatura ambiente máxima 25°C, monitoreo térmico, y calcular que cada switch de 48 puertos PoE+ ocupa 1U-2U físico más 1U de ventilación.
¿Es compatible con equipos de diferentes marcas y estándares?
Sí, el gabinete SBE-GNLPAR22UR cumple con el estándar universal EIA-310-D (Electronics Industries Alliance) y DIN 41494 SC48D para montaje de equipamiento de 19 pulgadas, lo cual garantiza compatibilidad con el 99% de equipos profesionales de networking, telecomunicaciones, videovigilancia y cómputo del mercado. Es compatible con todas las marcas: Ubiquiti (UniFi, EdgeMax), MikroTik (CRS, CCR), TP-Link (Omada, JetStream), Cisco (Catalyst, Meraki), Hikvision, Dahua, Uniview (NVRs), Grandstream, Yealink (VoIP), Fortinet, Sophos (firewalls), APC, Tripp-Lite (UPS), Dell, HPE (servidores compactos), Panduit, Legrand (patch panels), y cualquier fabricante que siga el estándar de 482.6 mm de ancho de montaje con orificios a 465 mm de separación. Los cage nuts M6 incluidos son el sistema de fijación más universal y permiten ajuste vertical milimétrico de equipos.
