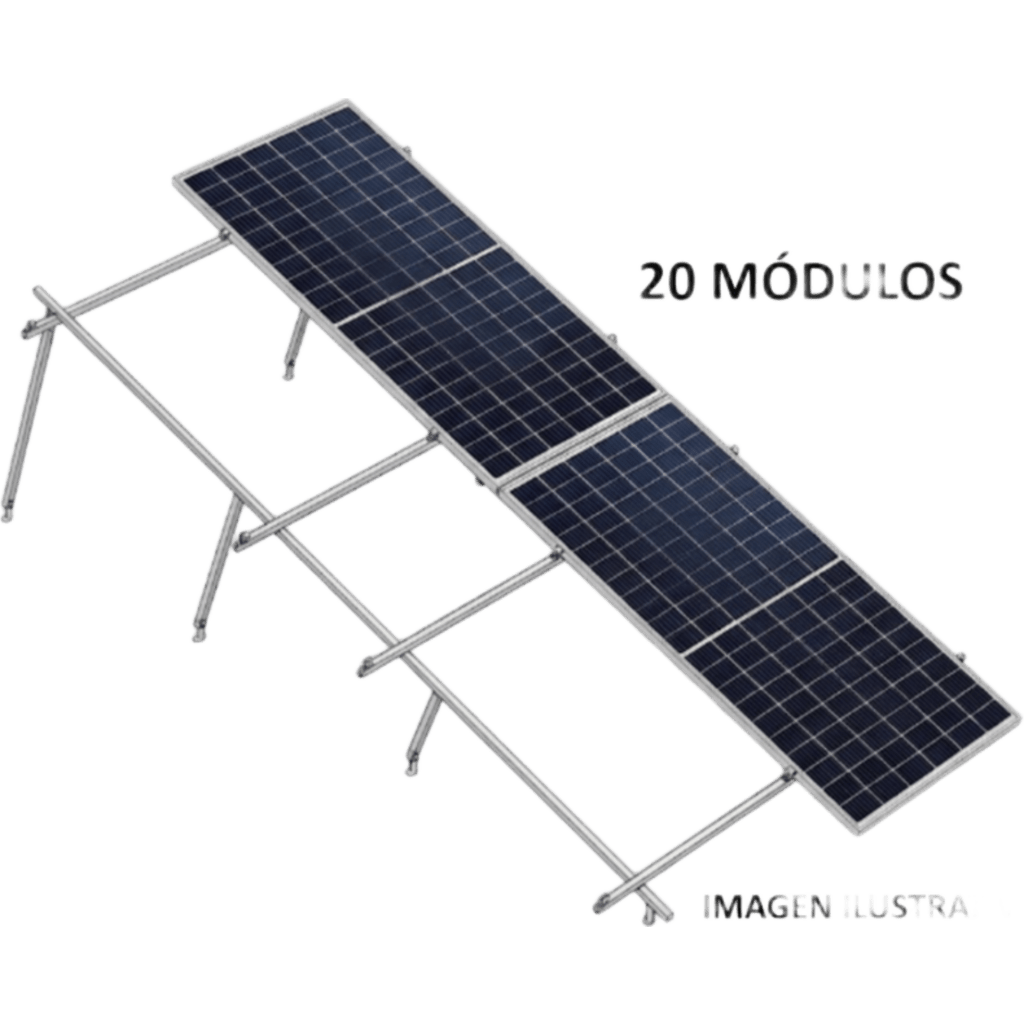

Sistema de Montaje Solar Losa Plana 20 Módulos 645W Configuración 2x10 Inclinación 10° Viento 170 km/h BASEL KITBASEL2X10
- SKU / Modelo: KITBASEL2X10
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto KITBASEL2X10 vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
Sistema de Montaje Solar 8 Módulos 645W 5.16 kWp Configuración 2x4 Losa Plana Resistencia Viento 170 km h Rieles N-S 4.72 m (15.5 ft) Inclinación 22°
Modelo KITBASEL2X10 · BASEL
El sistema de montaje solar BASEL KITBASEL2X10 es una estructura para instalar módulos fotovoltaicos sobre losa plana: soporta 20 módulos de 645 W (2.382 m x 1.134 m) en configuración de dos filas 2x10, con inclinación de 10° y dimensionamiento para viento de 170 km/h. Forma parte de la línea BASEL.
La estructura KITBASEL2X10 ocupa un área estimada de 65 m² y se arma con rieles N RAIL de 4.72 m, patas L FOOT, conectores N CONNECTOR, abrazaderas intermedias MIDDLE CLAMP PRO y finales END CLAMP, clips superiores y tapas de extremo. Es un sistema de montaje para paneles solares (módulos fotovoltaicos) de instalación fija en azoteas.
Su despiece completo viene calculado por el dimensionador del fabricante: 34 piezas N3, 40 L FOOT, 24 rieles y 1 pieza SGB-4, entre otras. Con una altura máxima de 0.93 m sobre la superficie y un span real de 1.22 m, el instalador cuenta con medidas de corte y apoyo para planear la fijación en la losa.
¿Cómo funciona y para qué sirve?
Una estructura para losa plana eleva los módulos con patas de distinta altura (L FOOT) para darles una inclinación fija; en este caso de 10°. Los rieles se apoyan en esas patas y los módulos se sujetan a los rieles con abrazaderas intermedias entre módulos contiguos y abrazaderas finales en los extremos, de modo que el arreglo funciona como un solo conjunto rígido.
El dimensionamiento depende de las dimensiones del módulo, la velocidad de viento de diseño y la distancia entre apoyos. En el KITBASEL2X10 el cálculo considera 20 módulos de 645 W, viento de 170 km/h y un voladizo de 30 cm en cada extremo del riel, lo que da un span real de 1.22 m con 10 costillas.
En azoteas de concreto, una inclinación baja reduce la superficie expuesta al viento y la altura total del arreglo, y permite colocar dos filas de módulos con una estructura compacta. Antes de instalar, el integrador debe validar que la losa soporte las cargas del sistema y que el montaje cumpla los reglamentos aplicables del sitio.
Beneficios Principales
- Capacidad para 20 módulos: Una sola estructura 2x10 aloja 20 módulos de 645 W, lo que reduce la cantidad de arreglos por proyecto.
- Diseñado para viento de 170 km/h: El despiece está calculado para esa velocidad de viento, útil en azoteas expuestas.
- Perfil bajo de 10°: La altura máxima de 0.93 m sobre la superficie limita la carga de viento sobre el arreglo.
- Rieles de 4.72 m: Los rieles N RAIL cubren las dos filas con pocas uniones y menos puntos de ensamble.
- Despiece cuantificado: El listado de piezas con cantidades exactas facilita preparar el material y evitar faltantes en obra.
- Guía de cortes incluida: La ficha del fabricante trae medidas de patas y rieles, con lo que el corte en sitio es directo.
- Aluminio y acero: Los materiales de alta resistencia están pensados para instalación fija a la intemperie en azotea.
Especificaciones Técnicas
General
| Tipo de cubierta | Losa plana |
| Configuración | 2 x 10 (dos filas) |
| Número de módulos | 20 |
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m |
| Cantidad de arreglos | 1 |
| Número de costillas | 10 |
| Área total estimada | 65 m² |
| Resistencia a viento | 170 km/h |
| Materiales | Aluminio y acero de alta resistencia |
Estructura
| Grados de inclinación | 10° |
| Altura máxima desde la superficie | 0.93 m |
| Riel N RAIL | 4.72 m (15.5 ft) |
| Largo del riel N-S (corte) | 4.53 m |
| Riel Este-Oeste | 11.58 m |
| Tirante trasero | 1.25 m |
| Tamaño de patas | Pata 1: 0.79 m, pata 2: 0.52 m, pata 3: 0.26 m |
| Distancia máxima entre apoyos E-O | 1.19 m |
| Distancia entre primer y último apoyo N-S | 4.52 m |
| Span real | 1.22 m (con voladizo de 30 cm en cada extremo) |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Para las distancias de span real se consideró un voladizo de 30 cm en cada extremo.
El cliente debe validar los resultados del dimensionamiento, verificar que el montaje cumpla los reglamentos aplicables del sitio y que la losa soporte las cargas del sistema.
