Sistema de Montaje Solar Losa Plana 12 Módulos 645W Configuración 2x6 Viento 170 km/h Rieles 4.72 m BASEL KITBASEL2X6
- SKU / Modelo: KITBASEL2X6
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Sistema de Montaje Solar 8 Módulos 645W 5.16 kWp Configuración 2x4 Losa Plana Resistencia Viento 170 km h Rieles N-S 4.72 m (15.5 ft) Inclinación 22°
Modelo KITBASEL2X6 · BASEL

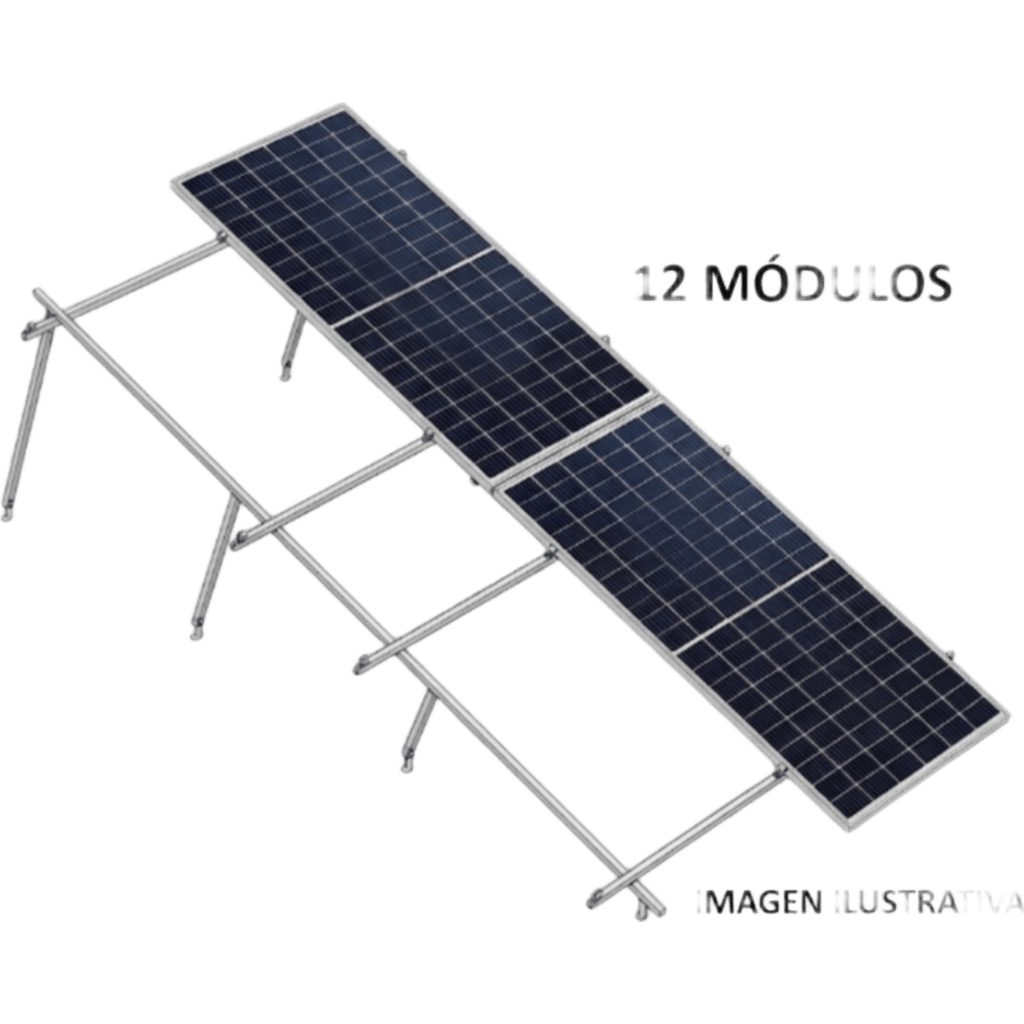

El BASEL KITBASEL2X6 es un sistema de montaje solar para losa plana en configuración de dos filas por seis columnas (2x6), diseñado para sujetar 12 módulos fotovoltaicos de 645 W con dimensiones de 2.382 m x 1.134 m. Cubre un área estimada de 39 m² y está dimensionado para viento de 170 km/h. Consulta más productos de la marca en BASEL.
La estructura KITBASEL2X6 de BASEL se arma con rieles N RAIL 4.72, patas L FOOT BASEL, soportes N3 BASEL, abrazaderas intermedias MIDDLE CLAMP PRO, abrazaderas finales END CLAMP BASEL, clips TOP CLIP BASEL, tapas END CAP BASEL y conectores N CONNECTOR BASEL. Es una solución de racking para techos de concreto, comunes en instalaciones residenciales y comerciales en México.
El despiece del sistema BASEL KITBASEL2X6 incluye 9 referencias con cantidad definida: 25 N3 BASEL, 28 L FOOT BASEL, 16 rieles N RAIL 4.72 y 28 clips superiores, entre otros. La inclinación es de 10° y la altura máxima sobre la superficie es de 0.93 m, con un span real de 1.07 m entre apoyos.
¿Cómo funciona y para qué sirve?
Un sistema de montaje para losa plana es una estructura autoportante que eleva y inclina los módulos fotovoltaicos (paneles solares) sobre una azotea de concreto. Los rieles norte-sur reciben los módulos, las patas fijan la inclinación y las abrazaderas sujetan el marco de cada panel. Los rieles este-oeste y los tirantes rigidizan el conjunto contra el viento.
La inclinación influye en la captación y también en la carga de viento: a menor ángulo, menor altura y menor exposición. En el KITBASEL2X6 el ángulo es de 10° y la altura máxima desde la superficie es de 0.93 m, con un diseño calculado para viento de 170 km/h, dato relevante en zonas costeras o expuestas.
Las abrazaderas intermedias (MIDDLE CLAMP PRO) sujetan dos módulos contiguos y las finales (END CLAMP BASEL) cierran cada fila, mientras los clips superiores fijan los marcos. Antes de instalar conviene validar que la losa soporte las cargas del sistema y que se cumpla la normativa local aplicable.
Beneficios Principales
- Diseñado para 12 módulos: La configuración 2x6 aloja 12 módulos de 645 W, lo que permite planear el arreglo sin calcular piezas sueltas.
- Resistencia a 170 km/h: El despiece está dimensionado para viento de 170 km/h, útil en azoteas expuestas.
- Perfil bajo: Con altura máxima de 0.93 m sobre la superficie, la estructura reduce la exposición al viento en la azotea.
- Despiece cuantificado: Cada componente trae cantidad y SKU definidos, lo que facilita la cotización y la logística de obra.
- Rieles de 4.72 m: Los rieles N RAIL 4.72 cubren los módulos en el sentido norte-sur con pocos empalmes.
- Abrazaderas para marcos estándar: Las abrazaderas MIDDLE CLAMP PRO y END CLAMP BASEL fijan los módulos sin soldadura en sitio.
- Tapas de riel: Las END CAP BASEL cubren los extremos de los rieles para un acabado seguro.
Especificaciones Técnicas
General
| Tipo de sistema | Montaje solar para losa plana, dos filas |
| Marca y modelo | BASEL KITBASEL2X6 |
Capacidad
| Configuración | 2 x 6 |
| Número de módulos | 12 |
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m |
| Área total estimada | 39 m² |
Estructura
| Resistencia al viento | 170 km/h |
| Grados de inclinación | 10° |
| Riel N-S | N RAIL 4.72, 4.53 m de largo de corte (15.5 ft de riel de 4.72 m) |
| Altura máxima desde la superficie | 0.93 m |
| Número de costillas | 7 |
| Riel Este-Oeste | 6.99 m |
| Tirante trasero | 1.12 m |
| Span real | 1.07 m (con voladizo de 30 cm en cada extremo) |
| Distancia máxima entre apoyos E-O | 1.19 m |
| Distancia entre primer y último apoyo N-S | 4.52 m |
| Tamaño de patas | Pata 1: 0.79 m, pata 2: 0.52 m, pata 3: 0.26 m |
Componentes
| Componentes del sistema | N3 BASEL, L FOOT BASEL, N CONNECTOR BASEL, END CLAMP BASEL, MIDDLE CLAMP PRO, TOP CLIP BASEL, END CAP BASEL, N RAIL 4.72, SGB-4 4-14 SOL-STR |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
La resistencia a viento de 170 km/h corresponde al cálculo del proyecto con módulos de 2.382 m x 1.134 m.
Para las distancias de span real se consideró un voladizo de 30 cm en cada extremo.
El cliente debe validar que el sitio de instalación soporte las cargas del sistema de montaje y que se cumplan los reglamentos y lineamientos aplicables.
Selecciona la cantidad de producto necesaria para el proyecto; la ficha del fabricante incluye cantidades sugeridas adicionales.
