Sistema de Montaje Solar Losa Plana 2x8 16 Módulos 645W Viento 170 km/h Inclinación 10° BASEL KITBASEL2X8
- SKU / Modelo: KITBASEL2X8
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Sistema de Montaje Solar 8 Módulos 645W 5.16 kWp Configuración 2x4 Losa Plana Resistencia Viento 170 km h Rieles N-S 4.72 m (15.5 ft) Inclinación 22°
Modelo KITBASEL2X8 · BASEL

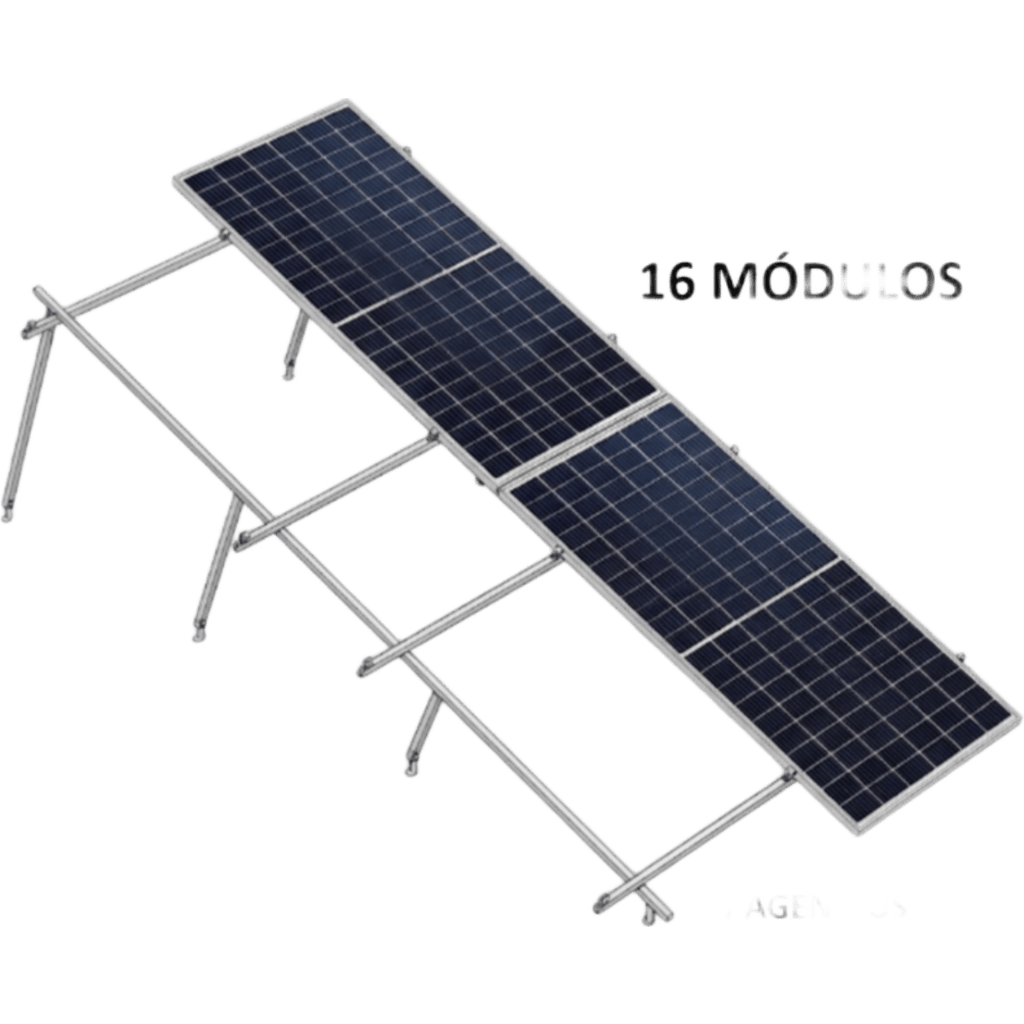

El BASEL KITBASEL2X8 es un sistema de montaje solar para losa plana en configuración 2 x 8, dimensionado para 16 módulos fotovoltaicos de 645 W (2.382 m x 1.134 m) con inclinación de 10° y diseño para viento de 170 km/h. Cubre un área estimada de 52 m². Consulta más productos de la marca en BASEL.
La estructura de KITBASEL2X8 se arma con 21 rieles N RAIL de 4.72 m, 31 piezas N3, 36 L Foot y la sujeción de los paneles mediante abrazaderas intermedias y finales. Es un soporte de aluminio tipo racking para techos planos comerciales e industriales, donde el módulo fotovoltaico se levanta con ángulo fijo sobre la losa.
Los 9 componentes del despiece incluyen además conectores de riel, clips superiores, tapas de extremo y una pieza SGB-4, 4-14 SOL-STR. La altura máxima sobre la superficie es de 0.93 m y la distancia máxima entre apoyos este-oeste es de 1.19 m, datos útiles para planear el anclaje sobre la losa.
¿Cómo funciona y para qué sirve?
Un sistema de montaje para losa plana sostiene los paneles solares con una inclinación fija sobre rieles. Las patas (L Foot) y las piezas N3 elevan el riel norte-sur, y sobre este se sujeta cada módulo fotovoltaico con abrazaderas. Con la inclinación de 10° del KITBASEL2X8, las dos filas de 8 módulos quedan alineadas en una sola estructura.
Las abrazaderas intermedias (MIDDLE CLAMP PRO) sujetan dos módulos contiguos y las abrazaderas finales (END CLAMP BASEL) cierran los extremos de cada fila. Los clips superiores (TOP CLIP BASEL) y las tapas de extremo (END CAP BASEL) completan el acabado y protegen los cortes del riel.
Antes de instalar conviene validar con un responsable técnico que la losa soporte las cargas de la estructura y que el montaje cumpla los reglamentos del sitio. La velocidad de viento de 170 km/h del dimensionamiento y el span real de 1.09 m son parámetros del proyecto que deben coincidir con las condiciones reales de la obra.
Beneficios Principales
- Capacidad para 16 módulos: Con 16 módulos de 645 W en configuración 2 x 8, un solo kit cubre un arreglo completo sin armar combinaciones de piezas sueltas.
- Diseñado para viento de 170 km/h: El dimensionamiento considera 170 km/h, un dato de referencia para zonas costeras o expuestas.
- Despiece cerrado de 9 componentes: El instalador recibe las piezas con cantidades definidas, lo que reduce faltantes en obra.
- Rieles de 4.72 m: Los rieles largos reducen empalmes en el sentido norte-sur y aceleran el armado.
- Inclinación fija de 10°: El ángulo fijo simplifica la instalación sobre losa, sin ajustes en sitio.
- Altura máxima de 0.93 m: La estructura baja sobre la superficie reduce la carga de viento sobre el arreglo.
- Apoyos cada 1.19 m como máximo: La separación máxima de apoyos este-oeste permite planear los puntos de anclaje en la losa.
Especificaciones Técnicas
General
| Marca y modelo | BASEL KITBASEL2X8 |
| Tipo de instalación | Losa plana, dos filas |
| Configuración | 2 x 8 |
| Número de módulos | 16 |
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m |
| Área total estimada | 52 m² |
| Velocidad de viento de diseño | 170 km/h |
Estructura
| Grados de inclinación | 10° |
| Altura máxima desde la superficie | 0.93 m |
| Largo del riel N-S | 4.53 m (corte), 9 piezas |
| Riel N RAIL | 4.72 m (15.5 ft) |
| Tamaño pata 1 | 0.79 m, 9 piezas |
| Tamaño pata 2 | 0.52 m, 9 piezas |
| Tamaño pata 3 | 0.26 m, 9 piezas |
| Distancia máxima entre apoyos E-O | 1.19 m |
| Distancia entre primer y ��ltimo apoyo N-S | 4.52 m |
| Costillas | 9 |
| Riel Este-Oeste | 9.29 m (4 x arreglo) |
| Tirante trasero | 1.14 m (2 x arreglo) |
| Span real | 1.09 m (con voladizo de 30 cm en cada extremo) |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Verificar que el sitio de instalación soporte las cargas del sistema de montaje.
Verificar que el sistema de montaje cumpla los reglamentos, lineamientos y leyes aplicables del sitio de instalación.
Los resultados del dimensionamiento dependen de los datos del proyecto; el cliente debe validarlos.
Las distancias de span real consideran un voladizo de 30 cm en cada extremo.
