Sistema de Montaje Solar Aluminio AL6005-T5 Ángulo Ajustable 10°-30° Techos Planos Torque 11-13 Nm Patas Frontales Ajustables
Modelo VEKTOR21 · EPCOM POWERLINE

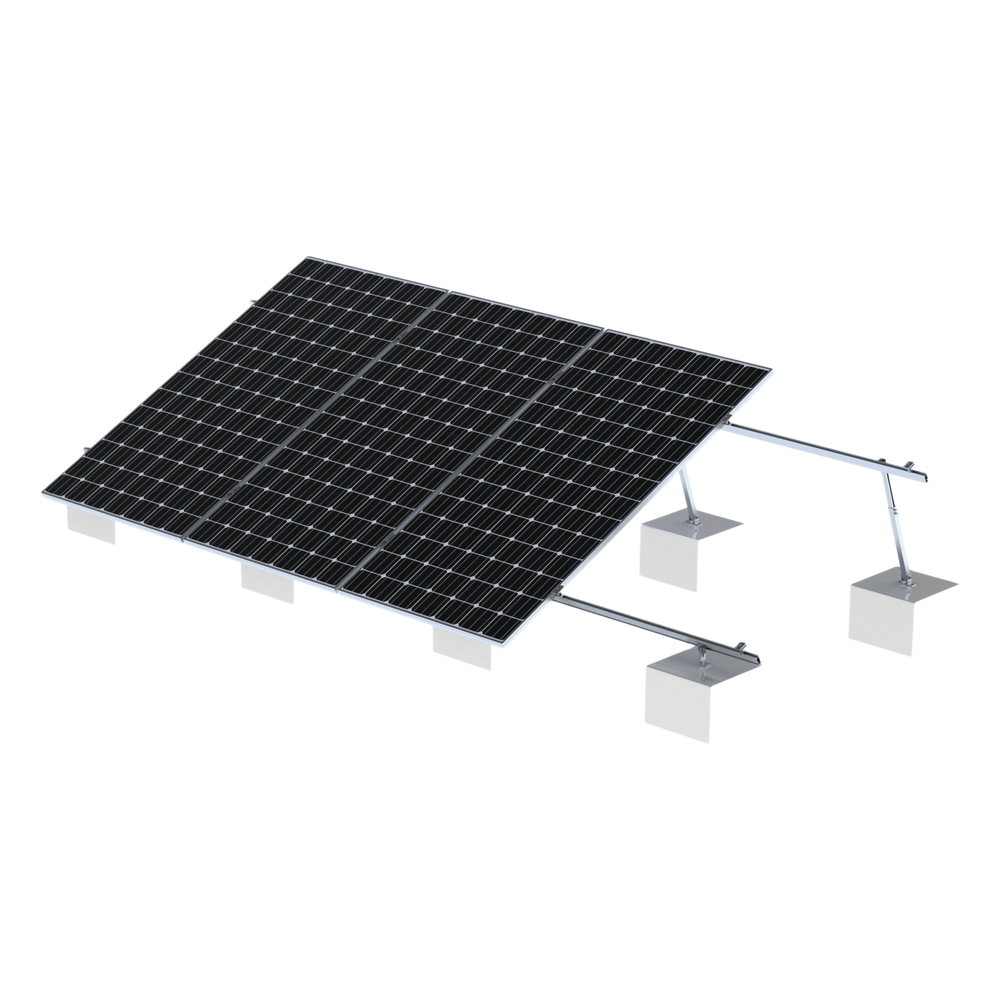

El VEKTOR21 de EPCOM POWERLINE es un sistema de montaje solar para techos planos, fabricado en aluminio AL6005-T5 con elementos de fijación en acero inoxidable SS304. Permite ajustar la inclinación de los paneles solares (módulos fotovoltaicos) entre 10° y 30°, con un torque de fijación de 11 a 13 Nm y sujetadores finales ajustables de 25 a 40 mm.
La estructura VEKTOR21 está pensada para proyectos fotovoltaicos en azoteas y cubiertas horizontales, donde los paneles necesitan un ángulo propio porque la superficie no lo aporta. Su diseño modular admite configuraciones flexibles y ampliaciones posteriores, de modo que una instalación puede crecer sin cambiar el tipo de soporte ya instalado en el techo.
Las patas ajustables de este montaje EPCOM POWERLINE modifican su longitud para elegir el ángulo de trabajo, y el aluminio AL6005-T5 junto con la tornillería SS304 busca durabilidad a la intemperie. Es un soporte para instaladores e integradores que dimensionan sistemas solares en techos planos de comercios, naves y viviendas.
¿Cómo funciona y para qué sirve?
Un montaje solar para techo plano eleva y inclina el panel respecto a la superficie horizontal. En el hemisferio norte, y en México en particular, los módulos rinden mejor cuando miran al sur con una inclinación relacionada con la latitud del sitio. En una azotea, esa inclinación debe producirla la estructura, y por eso el ángulo ajustable es un parámetro de diseño importante.

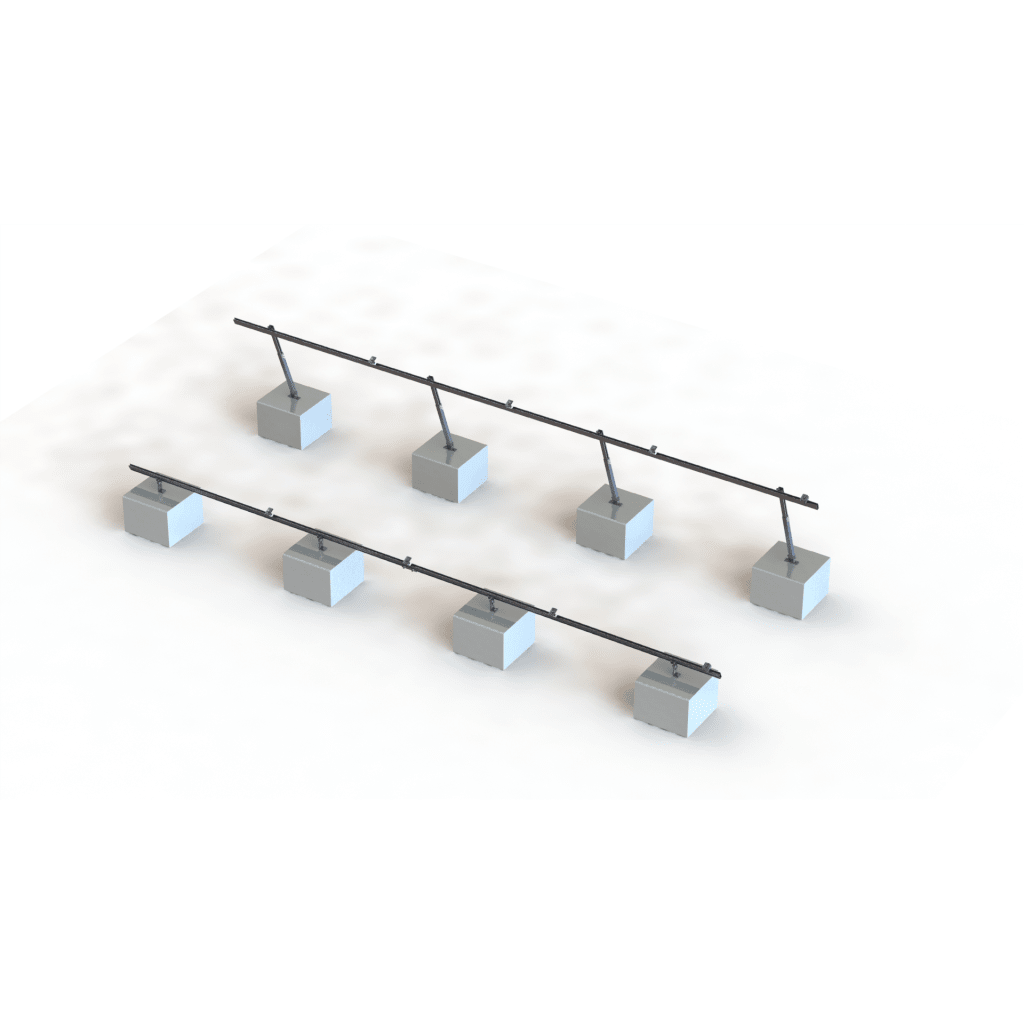

En el VEKTOR21 el ángulo se define modificando la longitud de las patas ajustables, dentro del rango de 10° a 30°. Una vez elegida la inclinación, los sujetadores finales (de 25 a 40 mm) aseguran los bordes del módulo y la tornillería se aprieta con un torque de 11 a 13 Nm, valor que conviene verificar con una llave dinamométrica para no aflojar ni dañar los componentes.
El aluminio AL6005-T5 aporta resistencia con poco peso, y el acero inoxidable SS304 en los elementos de fijación reduce el riesgo de corrosión en exteriores. Como el sistema es modular, se pueden sumar elementos para ampliar el arreglo; el cálculo de cargas de viento y peso sobre la azotea siempre debe validarse en el proyecto.
Beneficios Principales
- Ángulo ajustable 10°-30°: El instalador puede adaptar la inclinación de los paneles a la latitud y condiciones del sitio sin cambiar de estructura.
- Aluminio AL6005-T5: La estructura ligera y resistente facilita el manejo en azotea y mantiene la rigidez del arreglo.
- Fijación en acero inoxidable SS304: Los componentes de sujeción resisten la corrosión en ambientes exteriores y ayudan a conservar el apriete con el tiempo.
- Sujetadores finales de 25 a 40 mm: El rango regulable permite montar módulos con distintos grosores de marco con la misma estructura.
- Torque definido de 11-13 Nm: Contar con un valor de apriete claro evita uniones flojas o sobreapretadas durante la instalación.
- Diseño modular y expansible: El sistema se puede ampliar en etapas conforme crece el proyecto fotovoltaico.
- Pensado para techos planos: La estructura crea la inclinación que una azotea horizontal no ofrece, y así mejora la captación solar.
Especificaciones Técnicas
General
| Tipo | Sistema de montaje solar para techos planos |
| Marca | EPCOM POWERLINE |
| Modelo | VEKTOR21 |
| Garantía | 1 año |
Mecánicas
| Ángulo de inclinación | 10° a 30° ajustable |
| Torque de fijación | 11-13 Nm |
| Sujetadores finales | Ajustables de 25 a 40 mm |
| Patas | Patas frontales y traseras ajustables; las traseras modifican su longitud según la inclinación |
| Diseño | Modular y expansible |
Materiales
| Material estructural | Aluminio AL6005-T5 de alta resistencia |
| Material de fijación | Acero inoxidable SS304 |
Físicas
| Dimensiones (alto x ancho x largo) | 55 x 55 x 55 cm |
| Peso | 20 kg |
Aplicaciones Recomendadas
Notas Importantes
Aplicar el torque de fijación de 11 a 13 Nm en los componentes de sujeción.
Ajustar la longitud de las patas para fijar el ángulo de inclinación dentro del rango de 10° a 30°.
Los sujetadores finales son regulables de 25 a 40 mm para adaptarse a diferentes módulos.
