Sistema de Montaje Solar Techo Plano 4 Módulos Resistencia 140 km/h Inclinación 15° BASEL KITBASEL1X4
- SKU / Modelo: KITBASEL1X4
- Marca: BASEL
- Categoría: Montajes para Módulos por Partes
- Garantía: 1 año
$ 420.41MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Sistema de Montaje Solar / Techo Plano / 4 Módulos / Resistencia 140 km/h / Inclinación 15° / Componentes BASEL
Modelo KITBASEL1X4 | Marca BASEL
4 Módulos Configuración 1x4Resistencia 140 km/hInclinación 15°Techo PlanoMaterial Aluminio/Acero Inoxidable

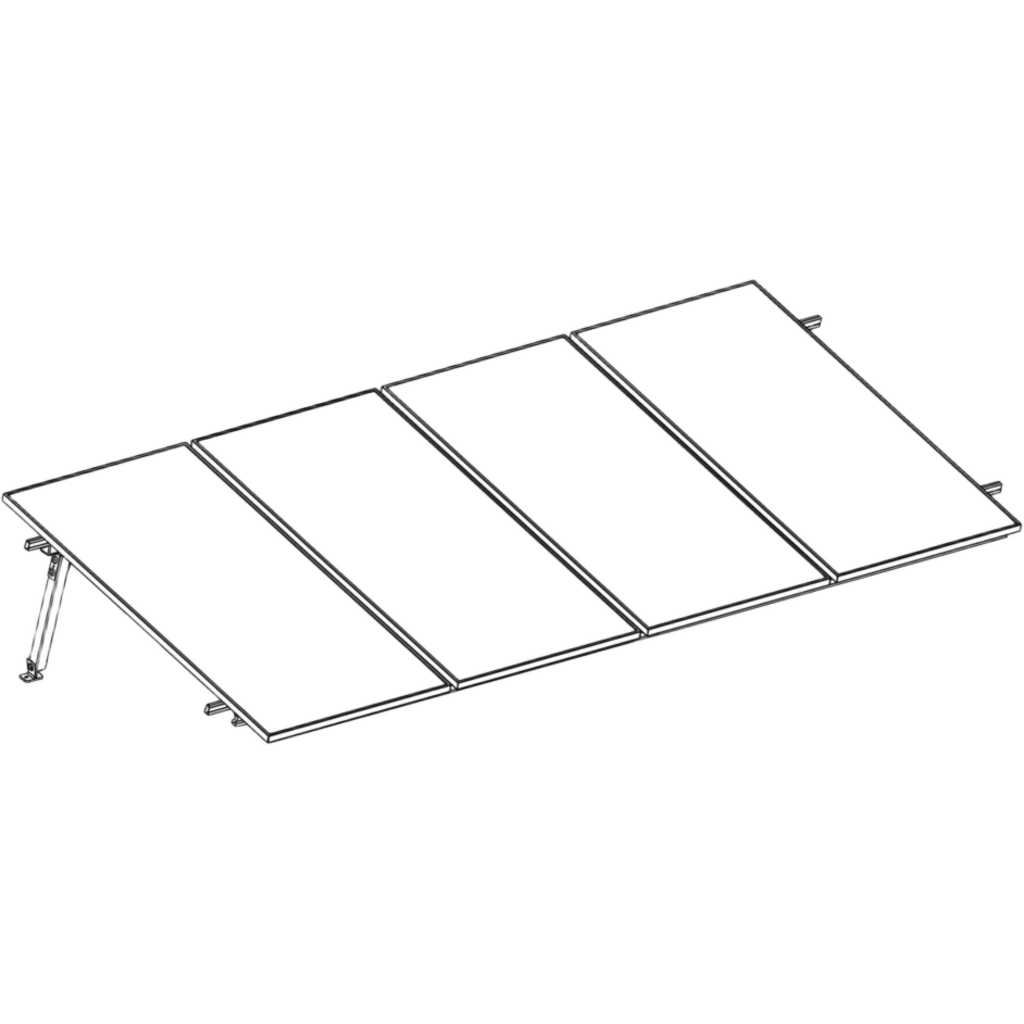

El sistema de montaje solar BASEL modelo KITBASEL1X4 es una estructura metálica diseñada específicamente para la instalación de 4 paneles fotovoltaicos en techos planos con resistencia al viento de hasta 140 km/h. Este kit completo de montaje ofrece una configuración 1x4 (una fila de 4 módulos) con inclinación fija de 15°, permitiendo la instalación segura y eficiente de sistemas solares residenciales y comerciales en superficies horizontales.
El sistema BASEL N3 incluye todos los componentes necesarios para el ensamblaje: rieles de aluminio de 4.72 m, patas estructurales, abrazaderas intermedias y terminales, conectores y clips de fijación. La estructura alcanza una altura aproximada de 0.71 m (2.3 ft) desde la superficie del techo, con un área total estimada de 13 m² para el conjunto de 4 módulos. El diseño optimizado permite una distancia máxima entre apoyos E-O de 1.64 m (5.4 ft) y entre apoyos N-S de 2.15 m (7.1 ft), garantizando estabilidad estructural en condiciones climáticas adversas.
Beneficios Principales
- Resistencia al viento hasta 140 km/h certificada para instalaciones en techos planos expuestos a condiciones climáticas severas
- Configuración 1x4 preingeniada que facilita la instalación rápida de 4 módulos solares sin requerir diseño estructural adicional
- Inclinación fija de 15° optimizada para maximizar la captación solar en instalaciones horizontales sin lastrado excesivo

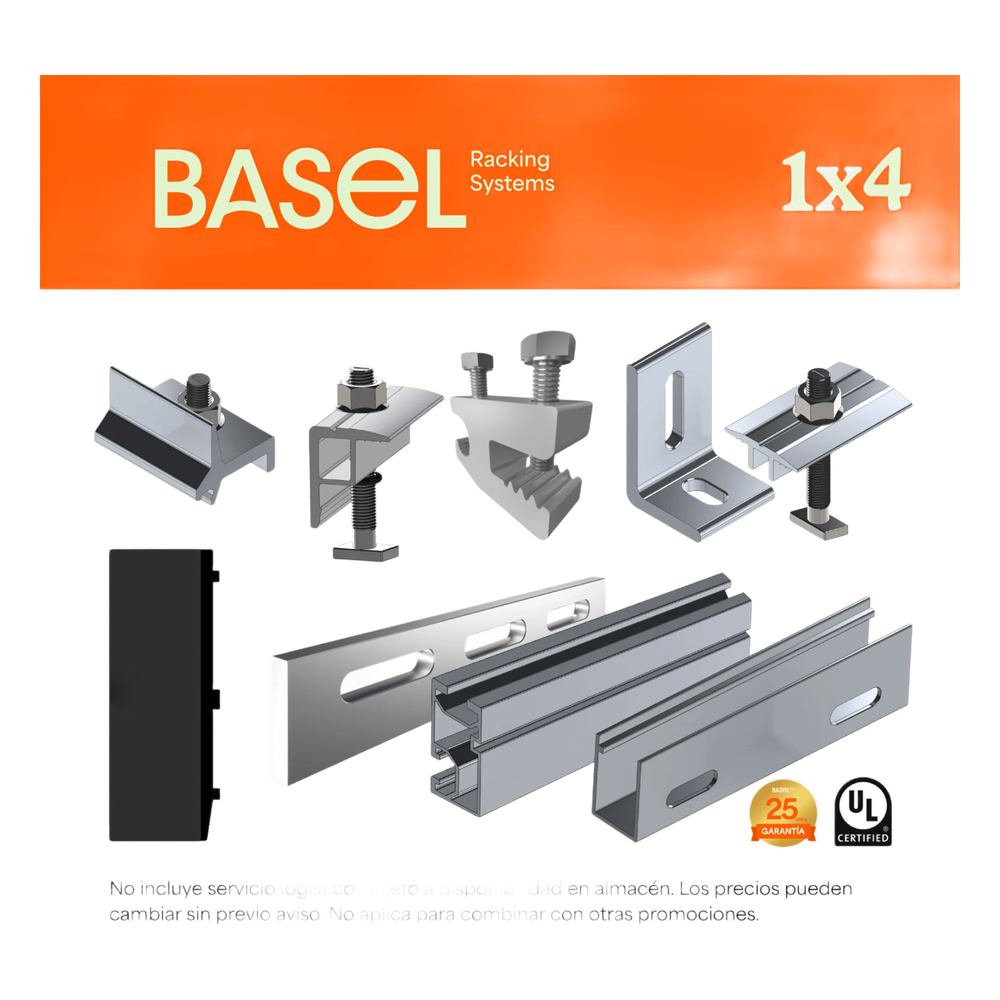

- Kit completo con todos los componentes BASEL necesarios: rieles N RAIL 4.72, patas L FOOT, abrazaderas END CLAMP y MIDDLE CLAMP PRO, conectores y clips de fijación
- Materiales de alta durabilidad en aluminio y acero inoxidable resistentes a la corrosión para instalaciones a largo plazo en exteriores
- Diseño con voladizo de 30 cm (11.8 in) en cada extremo que distribuye la carga y mejora la estabilidad del conjunto
- Altura de 0.71 m (2.3 ft) que permite circulación de aire bajo los paneles reduciendo la temperatura de operación y mejorando la eficiencia
- Sistema modular compatible con paneles solares de hasta 2.38 m (7.8 ft) de largo adaptándose a la mayoría de módulos comerciales
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Tipo de producto | Sistema de montaje solar para techo plano |
| Marca | BASEL |
| Modelo | N3 BASEL |
| SKU | KITBASEL1X4 |
| Número de módulos | 4 |
| Configuración | 1x4 (una fila de 4 módulos) |
| Área total estimada | 13 m² |
| Velocidad de viento máxima | 140 km/h |
| Inclinación | 15° |
| Altura aproximada desde la superficie | 0.71 m (2.3 ft) |
| Largo del módulo | 2.38 m (7.8 ft) |
| Largo del riel N-S | 2.14 m (7.0 ft) |
| Riel Este-Oeste | 4.70 m (15.4 ft) |
| Tamaño pata 1 | 0.57 m (1.9 ft) |
| Distancia máxima entre apoyos E-O | 1.64 m (5.4 ft) |
| Distancia aproximada entre apoyos N-S | 2.15 m (7.1 ft) |
| Span Real | 1.37 m (4.5 ft) |
| Voladizo | 30 cm (11.8 in) en cada extremo |
| Número de arreglos | 1 |
| Número de costillas | 4 |
| Material | Aluminio / Acero inoxidable (componentes) |
| Dimensiones del riel (N RAIL 4.72) | 4.72 m (15.5 ft) de largo |
Contenido del Paquete
4x N3 BASEL8x L FOOT BASELN CONNECTOR BASEL (cantidad según diseño)4x END CLAMP BASEL6x MIDDLE CLAMP PRO8x TOP CLIP BASEL4x END CAP BASEL5x N RAIL 4.721x SGB-4, 4-14 SOL-STR
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesMontaje de sistemas solares en azoteas planas de viviendas unifamiliares y departamentos para autoconsumo eléctrico
🏢 Proyectos ComercialesInstalación de arreglos fotovoltaicos en techos planos de oficinas, comercios y naves industriales pequeñas
🏭 Instalaciones IndustrialesMontaje de paneles solares en techos planos de almacenes, bodegas y plantas de manufactura para reducción de costos energéticos
⚡ Sistemas Off-GridEstructuras para instalaciones solares aisladas en techos planos de casas de campo, cabañas y sitios remotos sin acceso a red eléctrica
Productos Complementarios
Paneles SolaresMódulos fotovoltaicos monocristalinos o policristalinos de hasta 2.38 m compatibles con la configuración del sistema de montaje
Lastre o AnclajeBloques de concreto, gravilla o sistemas de fijación mecánica al techo para evitar levantamiento por viento sin perforar la impermeabilización
Cable FotovoltaicoCable solar calibre 10 o 12 AWG resistente a rayos UV para conexión entre paneles y equipo de control
Inversor SolarInversor de cadena o microinversores compatibles con la capacidad total del arreglo de 4 módulos para conversión de corriente
Preguntas Frecuentes
¿Qué incluye el kit de montaje BASEL KITBASEL1X4?
El KITBASEL1X4 incluye todos los componentes necesarios para montar 4 módulos solares: 4 estructuras N3 BASEL, 8 patas L FOOT BASEL, conectores N CONNECTOR BASEL, 4 abrazaderas terminales END CLAMP BASEL, 6 abrazaderas intermedias MIDDLE CLAMP PRO, 8 clips TOP CLIP BASEL, 4 tapas END CAP BASEL, 5 rieles N RAIL 4.72 de 4.72 m de largo, y 1 conector estructural SGB-4, 4-14 SOL-STR. No incluye los paneles solares, tornillería de fijación al techo, ni lastre.
¿Cuál es la resistencia al viento del sistema de montaje BASEL para techo plano?
El sistema de montaje BASEL KITBASEL1X4 tiene una resistencia certificada a vientos de hasta 140 km/h. Esta capacidad estructural garantiza la estabilidad del arreglo de 4 módulos en configuración 1x4 con inclinación de 15° en techos planos expuestos a condiciones climáticas adversas, siempre que se instale correctamente con el lastre o anclaje adecuado.
¿Qué dimensiones de paneles solares son compatibles con el KITBASEL1X4?
El kit BASEL KITBASEL1X4 está diseñado para módulos solares de hasta 2.38 m (7.8 ft) de largo. El sistema de rieles de 4.72 m y la configuración de abrazaderas permite montar la mayoría de paneles solares comerciales de 60, 72 o 144 celdas en formato estándar. El área total estimada del arreglo completo es de 13 m², con distancia entre apoyos N-S de 2.15 m y E-O de 1.64 m.
¿Requiere perforar el techo para instalar el sistema de montaje BASEL?
No necesariamente. El sistema de montaje BASEL KITBASEL1X4 para techo plano puede instalarse mediante lastrado (bloques de concreto o gravilla) sin perforar la impermeabilización, lo cual es la práctica más común para preservar la integridad del techo. La cantidad de lastre requerido depende de la zona de viento local y debe calcularse según códigos de construcción. Alternativamente, puede fijarse mecánicamente con anclajes sellados si el diseño estructural lo requiere.
¿Cuál es la altura de instalación de los paneles con el kit BASEL 1x4?
La altura aproximada desde la superficie del techo hasta el punto más alto del panel es de 0.71 m (2.3 ft) con la inclinación fija de 15°. Esta elevación permite la circulación de aire bajo los módulos solares, lo cual reduce la temperatura de operación de los paneles y mejora su eficiencia de conversión fotovoltaica, especialmente en climas cálidos.
