Soporte L Aluminio Anodizado Montaje Techo Concreto Paneles Solares EPCOM POWERLINE EPLLFN207

Oferta
$ 49.99 MXN
$ 38.99 MXN

IVA Incluido.

Envío calculado al finalizar la compra.

3533 en stock
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Agregar al carrito Seleccionar las opciones anteriores

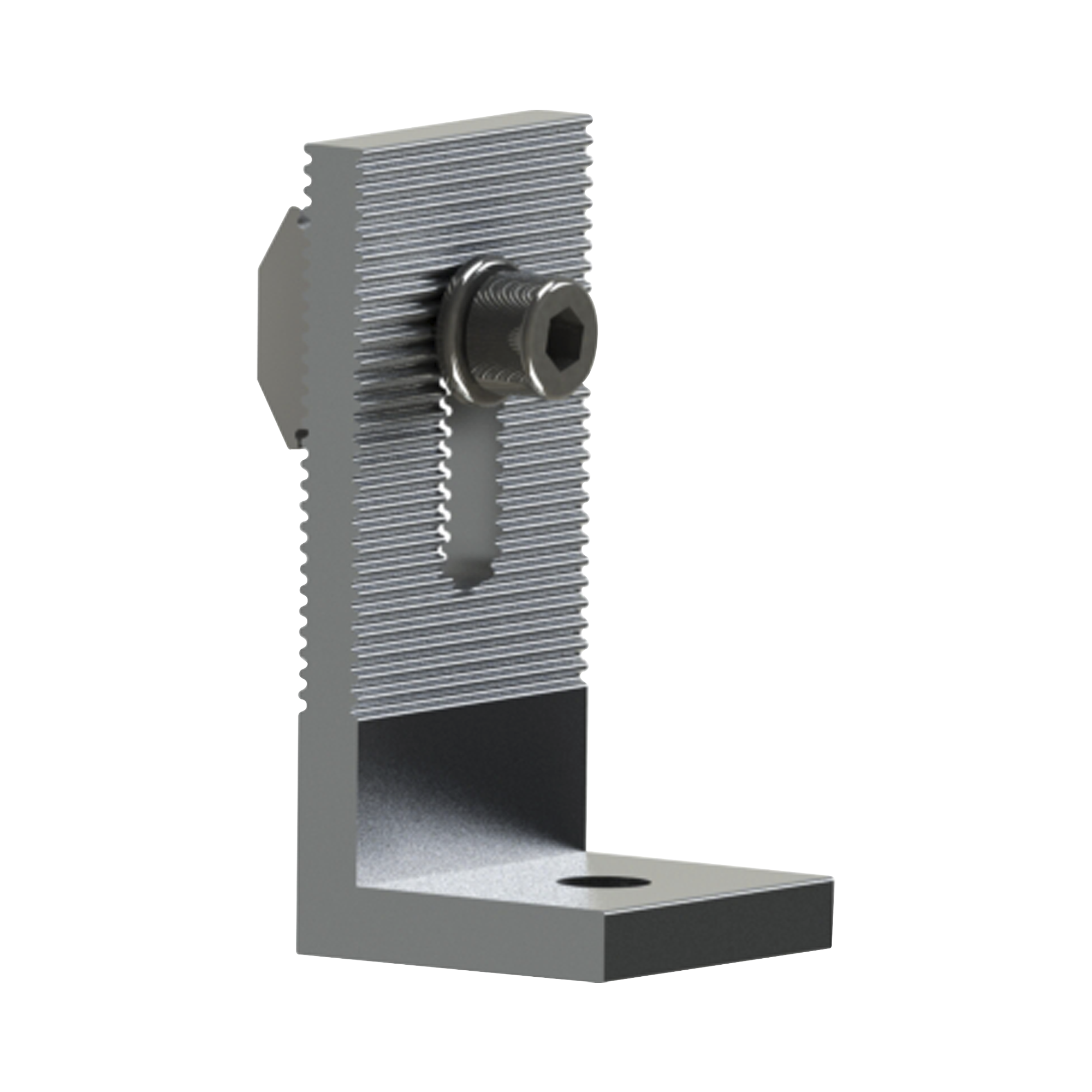

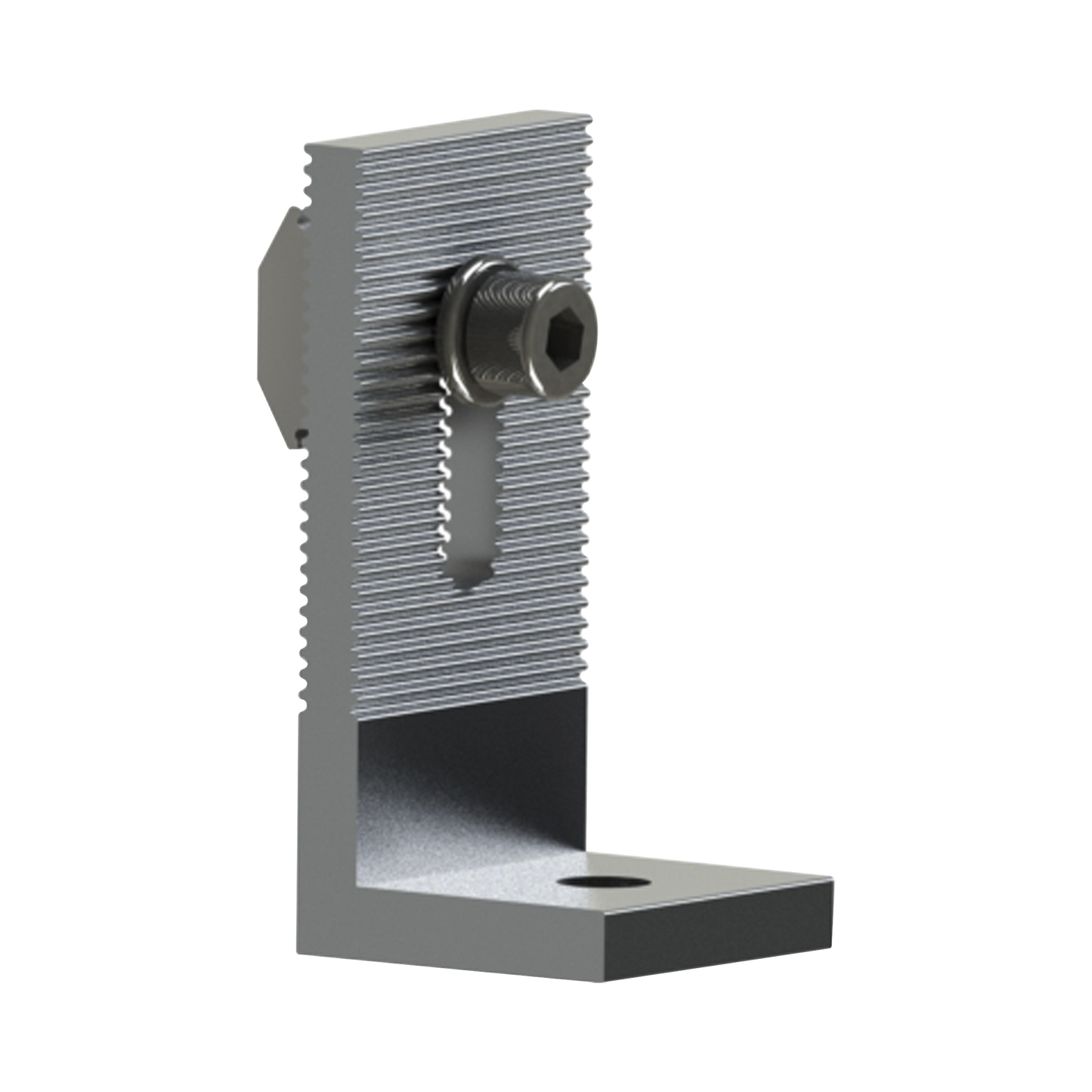

Soporte L para riel 5 y 8

Modelo EPLLFN207 - EPCOM POWERLINE

Aluminio AnodizadoTipo LMontaje Techo ConcretoResistente CorrosiónPara Rieles Solares

El soporte L EPLLFN207 es un componente estructural de fijación fabricado en aluminio anodizado tipo 6005-T5 con espesor de 2.5mm, diseñado específicamente para anclar rieles de montaje fotovoltaico sobre superficies de concreto en techos planos o inclinados. Este soporte garantiza una capacidad de carga de hasta 150 kg por punto de anclaje cuando se utiliza con tornillería métrica M10 adecuada, cumpliendo con normativas de instalación solar ISO 9001:2015 para estructuras en azotea.

Su geometría en forma de L permite una distribución uniforme de las cargas de viento y peso de los paneles solares hacia la base de concreto, mientras que el proceso de anodizado proporciona una capa protectora de óxido de aluminio de mínimo 15 micrones de espesor que previene corrosión por exposición prolongada a rayos UV, humedad, salinidad y temperaturas de operación desde -40°C hasta +85°C. Este soporte es compatible con rieles de perfil estándar 40x40mm y 35x35mm utilizados en sistemas fotovoltaicos residenciales y comerciales de hasta 550W por panel.

La instalación del EPLLFN207 requiere perforación en concreto con broca de carburo de tungsteno de 10mm, aplicación de resina epóxica o anclajes mecánicos de expansión M10 con profundidad mínima de 80mm según resistencia del sustrato, y torque de apriete entre 25 a 30 Nm para garantizar fijación permanente sin deformación del aluminio. Su diseño universal lo hace compatible con la mayoría de sistemas de montaje solar disponibles en el mercado mexicano.

Beneficios Principales

  • Material aluminio anodizado 6005-T5 con resistencia a corrosión superior a 25 años de vida útil en exteriores
  • Capacidad de carga estructural de 150 kg por soporte con factor de seguridad 2:1 según cálculos de ingeniería
  • Diseño tipo L optimizado para distribución uniforme de cargas laterales y verticales en instalaciones fotovoltaicas
  • Compatible con tornillería métrica M10 y anclajes químicos para concreto de resistencia mínima 210 kg/cm²
  • Geometría preperforada que facilita instalación rápida y reduce tiempos de montaje hasta 40% comparado con sistemas soldados
  • Espesor de pared 2.5mm que previene deformación bajo cargas de viento de hasta 150 km/h según zona eólica
  • Acabado anodizado natural que mantiene conductividad térmica y no requiere mantenimiento preventivo
  • Cumplimiento con normativas NMX-J-618-ANCE para sistemas fotovoltaicos en México

Especificaciones Técnicas

Característica Especificación
Material Aluminio anodizado tipo 6005-T5
Espesor de Pared 2.5 mm
Tipo de Soporte Forma L (escuadra)
Anodizado 15 micrones mínimo
Superficie de Montaje Techo de concreto
Capacidad de Carga 150 kg por punto de anclaje
Tornillería Recomendada Métrica M10 con anclaje químico o mecánico
Profundidad Anclaje 80 mm mínimo en concreto
Torque de Apriete 25-30 Nm
Compatibilidad Rieles Perfiles 35x35mm y 40x40mm
Temperatura Operación -40°C a +85°C
Resistencia Viento Hasta 150 km/h según diseño estructural
Vida Útil Estimada Más de 25 años en exteriores
Normativas ISO 9001:2015, NMX-J-618-ANCE

Contenido del Paquete

📦 1x Soporte L Aluminio EPLLFN207

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesMontaje de paneles solares en techos de casas habitación con azotea de concreto
🏢 Proyectos ComercialesEstructuras fotovoltaicas en edificios, bodegas y naves industriales con losa de concreto
⚡ Sistemas Off-GridFijación de arreglos solares aislados en zonas rurales con bases de concreto reforzado
🔋 Granjas SolaresAnclaje de rieles en cimentaciones de concreto para parques fotovoltaicos de mediana escala

Productos Complementarios

Riel de Aluminio 4.2mPerfil estructural 40x40mm para soporte horizontal de paneles solares compatible con EPLLFN207
Tornillo M10x100 Anclaje ConcretoTornillería métrica con taquete de expansión mecánica para fijación permanente del soporte L
Resina Epóxica AnclajeAdhesivo químico de dos componentes para instalación en concreto con carga estructural certificada
Grapa Terminal SolarAbrazadera de aluminio para fijación lateral de paneles fotovoltaicos sobre riel montado en soporte

Notas Importantes

Instalación: La resistencia del concreto debe ser mínimo 210 kg/cm² (3000 PSI). Siempre utilizar anclajes químicos o mecánicos certificados para cargas estructurales. Realizar prueba de extracción (pull-out test) en al menos el 10% de los anclajes instalados para verificar capacidad de carga de 150 kg por punto. En zonas sísmicas consultar tablas de diseño estructural para aumentar puntos de fijación según normativa local.

Preguntas Frecuentes

¿Qué tornillería debo usar para instalar el soporte EPLLFN207?
Se recomienda tornillo métrico M10 con longitud mínima de 100mm, utilizando anclajes de expansión mecánica (tipo wedge anchor) o anclaje químico con resina epóxica de dos componentes. La profundidad de perforación en el concreto debe ser mínimo 80mm y el diámetro de broca 10mm. Aplicar torque de apriete entre 25 a 30 Nm.
¿Cuántos soportes necesito por panel solar?
Para paneles de hasta 550W (dimensiones aproximadas 2.3m x 1.1m) se requieren mínimo 4 puntos de fijación (2 rieles con 2 soportes cada uno). En zonas de alta exposición al viento (costas, zonas elevadas) se recomienda aumentar a 6 puntos (3 rieles). Consultar tabla de cargas del fabricante de paneles y cálculo estructural según velocidad de viento local.
¿El soporte EPLLFN207 es compatible con techos inclinados?
Sí, el diseño tipo L permite instalación tanto en techos planos como inclinados de concreto. En techos con pendiente, el soporte debe instalarse de forma que la base L quede perpendicular a la superficie para distribuir correctamente las cargas. Para inclinaciones mayores a 15° considerar el uso de niveladores o soportes ajustables adicionales.
¿Requiere mantenimiento el aluminio anodizado?
El anodizado de 15 micrones proporciona protección permanente contra corrosión y no requiere mantenimiento preventivo. Se recomienda inspección visual anual para verificar integridad de anclajes y ausencia de deformaciones. En ambientes marinos con alta salinidad, realizar limpieza con agua dulce cada 6 meses para remover depósitos salinos que puedan afectar tornillería.
¿Cuál es la vida útil del soporte EPLLFN207?
La aleación de aluminio 6005-T5 anodizado tiene una vida útil superior a 25 años en condiciones de intemperie normales. El aluminio anodizado no sufre degradación por radiación UV ni oxidación atmosférica. La durabilidad depende principalmente de la calidad de la instalación inicial, uso de tornillería galvanizada o acero inoxidable, y condiciones ambientales locales.
