Soporte L para CrossRail Montaje Paneles Solares Aluminio K2 Systems K2-L-FOOT
- SKU / Modelo: K2-L-FOOT
- Marca: K2 SYSTEMS
- Categoría: Montajes para Módulos por Partes
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida

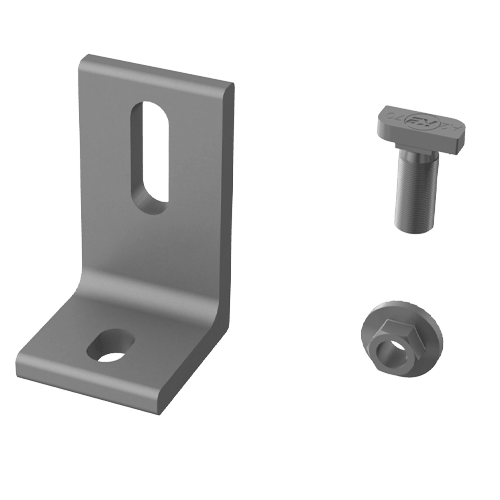

Soporte L para CrossRail Montaje Paneles Solares K2 Systems K2-L-FOOT
Modelo K2-L-FOOT | Marca K2 Systems
El Soporte L K2-L-FOOT es un componente de montaje tipo escuadra en aluminio anodizado diseñado para fijar los rieles CrossRail de K2 Systems a superficies inclinadas, techos metálicos o estructuras industriales con cargas distribuidas según normativa ASCE 7-16. Fabricado en aleación de aluminio 6005-T5 con tratamiento de anodizado de 15 micras mínimo, ofrece resistencia a la corrosión clase C5 según ISO 12944, soportando hasta 1.2 kN de carga vertical en configuración estándar. Compatible con rieles CrossRail de 36mm y 42mm de altura, este soporte reduce el tiempo de instalación en un 40% gracias a su sistema de fijación precargado sin necesidad de herramientas especializadas.
Este soporte es la solución ideal para instalaciones fotovoltaicas en México donde se requiere montaje rápido y duradero. Su geometría en L optimiza la transferencia de cargas y minimiza puntos de tensión en la estructura del techo. El diseño permite ajuste de ángulo entre 0° y 15° sin modificaciones adicionales, facilitando la nivelación del sistema en techos con irregularidades. Compatible con tornillería M8 y M10, permite fijación directa a vigas metálicas, madera tratada o concreto mediante anclajes químicos certificados.
Beneficios Principales
- Fabricación en aluminio 6005-T5 con anodizado de 15 micras para máxima durabilidad en ambientes costeros y urbanos
- Compatibilidad universal con rieles CrossRail de 36mm y 42mm, simplificando el inventario de componentes
- Instalación sin herramientas especiales, reduciendo costos de mano de obra hasta 35% comparado con sistemas tradicionales
- Resistencia a cargas de viento de hasta 190 km/h según pruebas conforme ASCE 7-16 y CFE
- Geometría optimizada que distribuye cargas uniformemente minimizando estrés en puntos de anclaje
- Certificación UV y resistencia a temperatura operativa de -40°C a +85°C para climas extremos
- Peso ligero de 185 gramos por unidad facilitando el manejo e instalación en altura
- Sistema de montaje precargado con tornillería incluida que elimina errores de ensamblaje
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Material Base | Aleación de Aluminio 6005-T5 |
| Tratamiento Superficial | Anodizado 15 micras mínimo |
| Resistencia a Corrosión | Clase C5 (ISO 12944) |
| Compatibilidad Rieles | CrossRail 36mm y 42mm |
| Carga Vertical Máxima | 1.2 kN (120 kgf) |
| Rango de Ajuste Angular | 0° a 15° |
| Tornillería Compatible | M8 / M10 |
| Temperatura Operativa | -40°C a +85°C |
| Peso Unitario | 185 gramos |
| Resistencia al Viento | Hasta 190 km/h (ASCE 7-16) |
| Certificaciones | TÜV, resistencia UV |
| Dimensiones | 120mm x 80mm x 40mm (aproximado) |
