Supresor de Pico Clase B Trifásico 127/220 Vca 120 KA Total Ground SUPR-120-3-FASO
- SKU / Modelo: SUPR-120-3-FASO
- Marca: TOTAL GROUND
- Categoría: Proteccion contra Descargas
- Garantía: 1 año
Precio normal:
$ 17,273.99 MXN
Precio en oferta
$ 13,494.99MXN
Envío calculado al finalizar la compra.
43 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

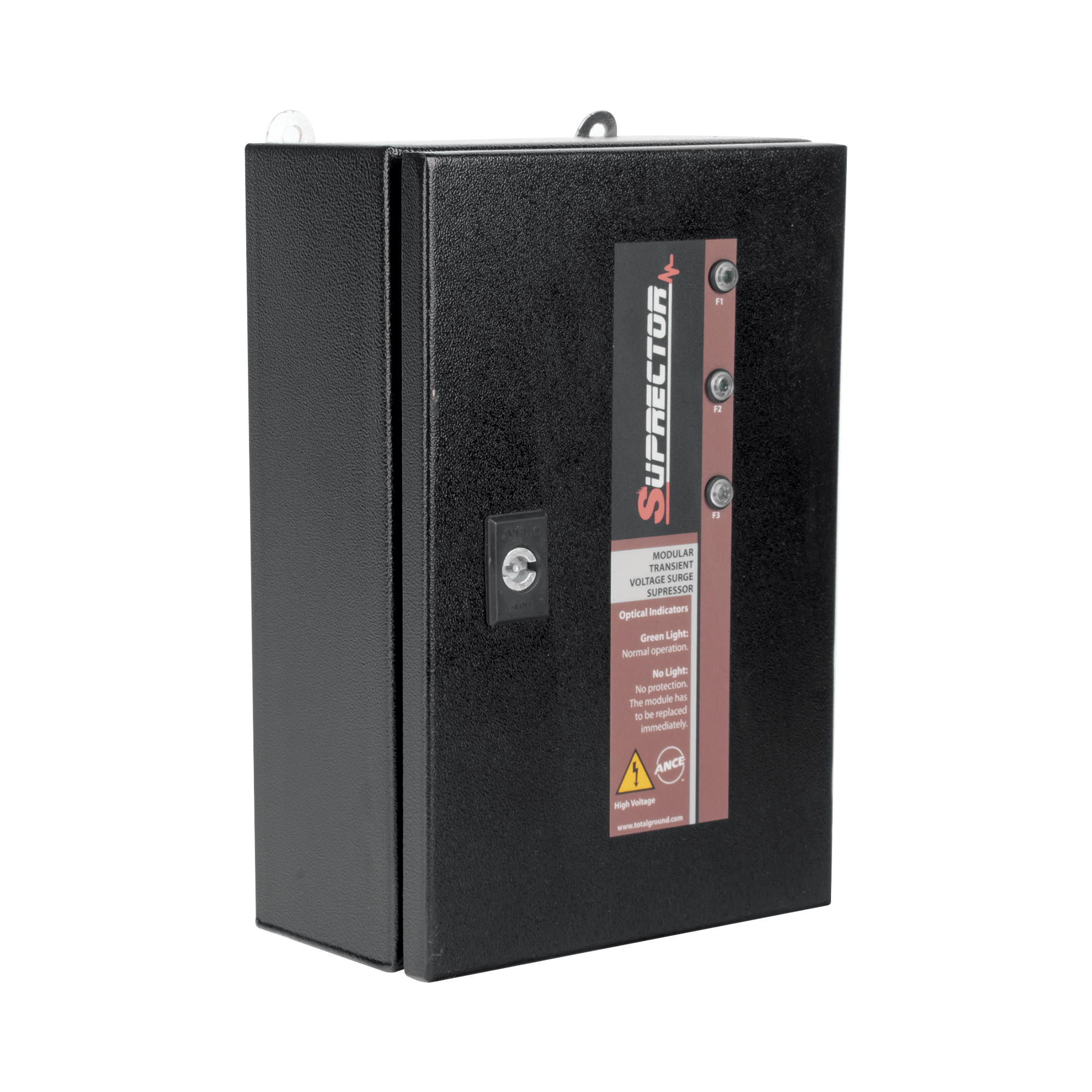

Supresor de pico clase B con voltaje de operación 127/220 Vca, 3 fases, 120 KA
Modelo SUPR-120-3-FASO | Marca Total Ground
120 KA Capacidad TotalClase B3 Fases127/220 VcaTecnología HíbridaVaristores
El supresor de pico SUPR-120-3-FASO de Total Ground es un dispositivo de protección clase B trifásico con capacidad de descarga de 120 KA total, diseñado para tensión de operación 127/220 Vca en sistemas de 3 fases. Utiliza tecnología híbrida con varistores de óxido metálico (MOV) que cumplen con la norma IEEE C62.41 categoría B, proporcionando protección contra transientes de voltaje con tiempo de respuesta menor a 1 nanosegundo y voltaje de sujeción (clamping) entre 800-1200V según configuración. Este modelo es ideal para instalación en tableros de distribución secundarios y protección de cargas críticas en instalaciones industriales, comerciales y residenciales de alto consumo.

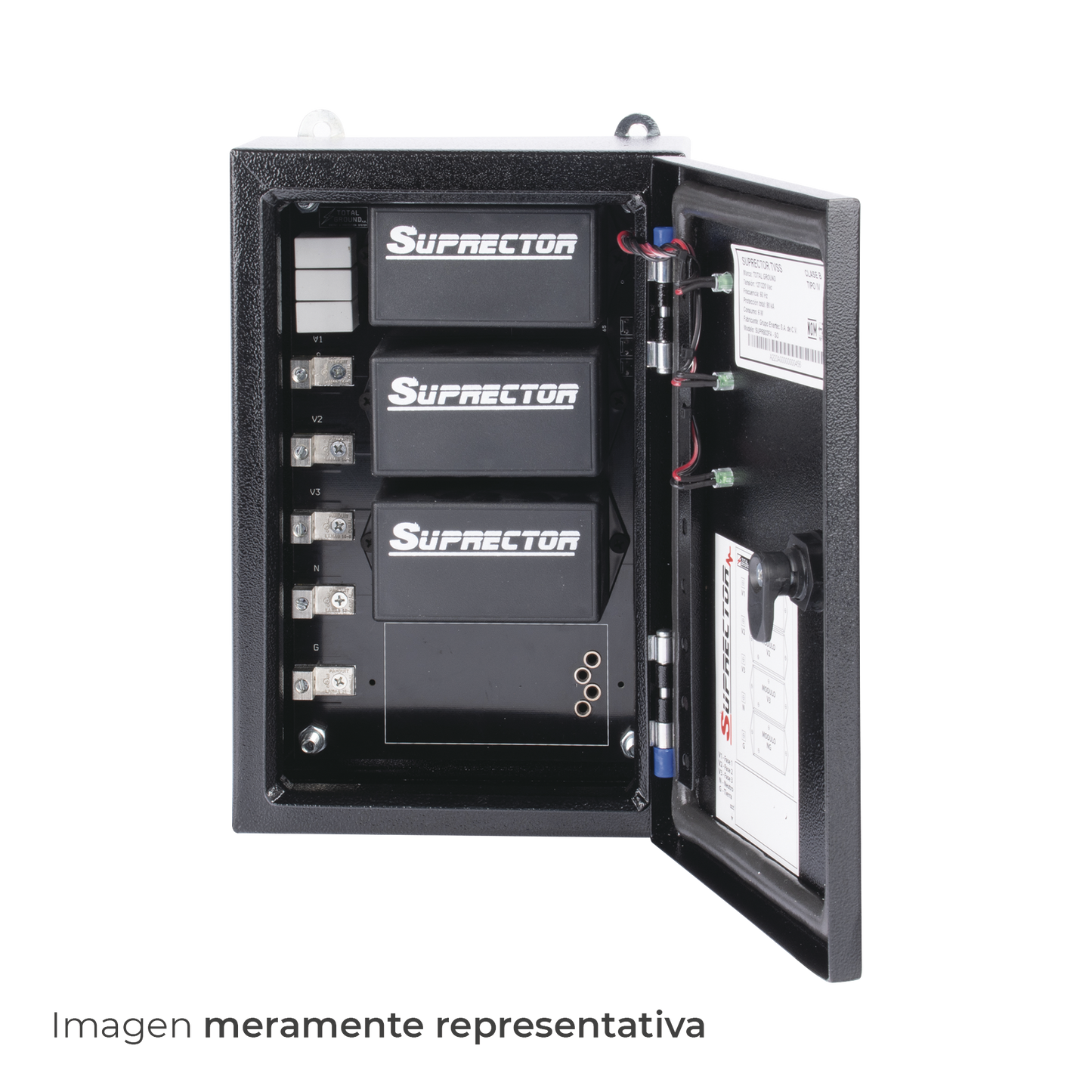

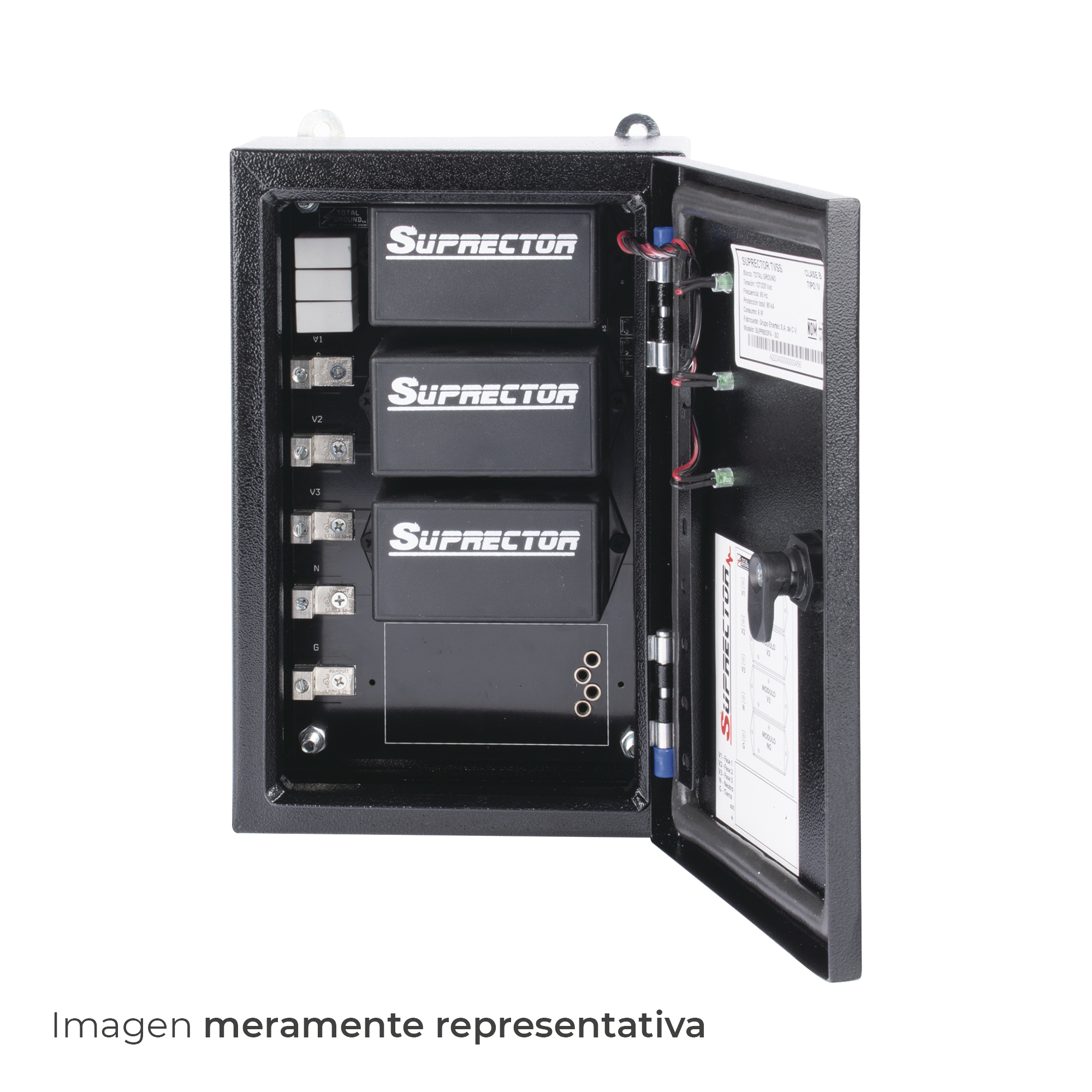

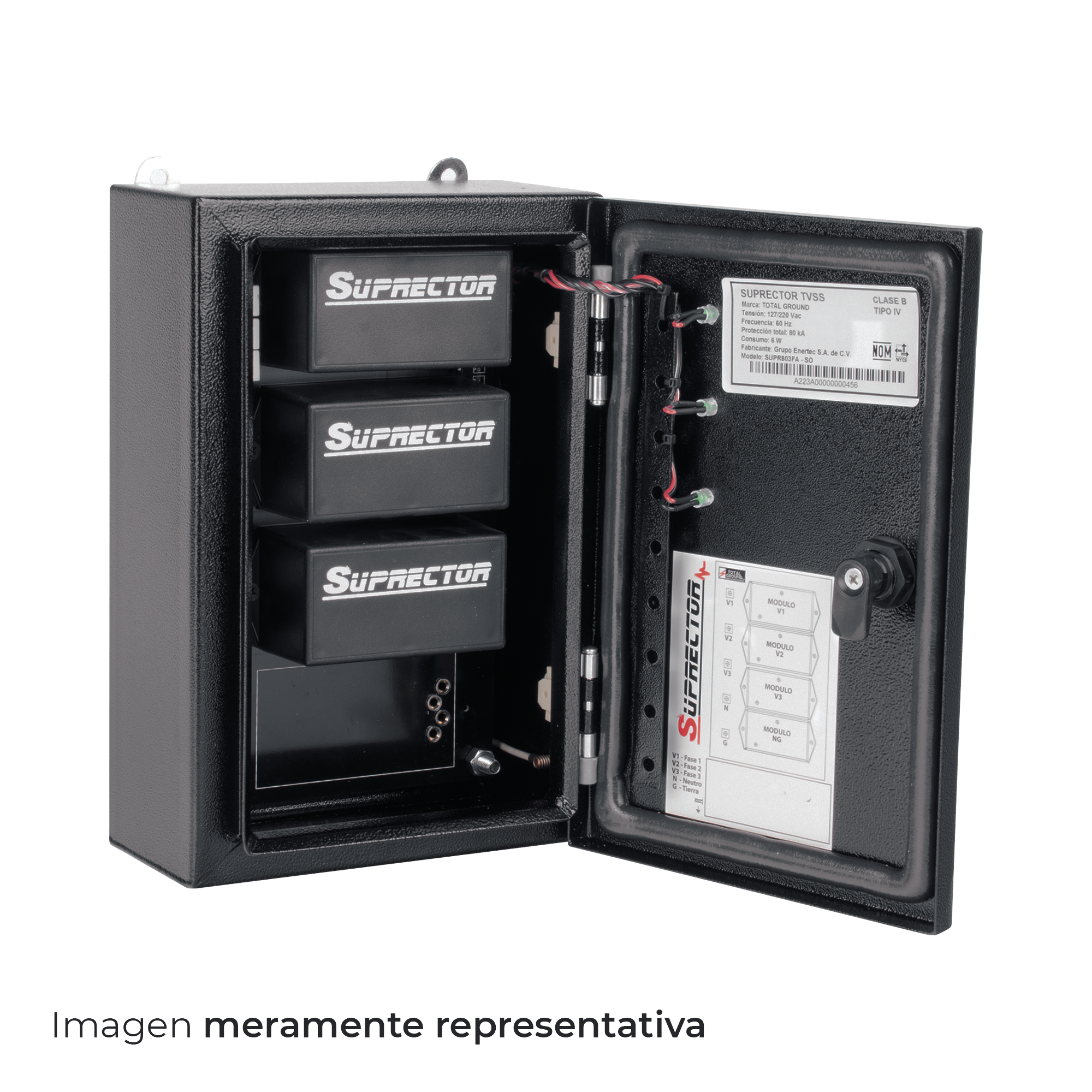

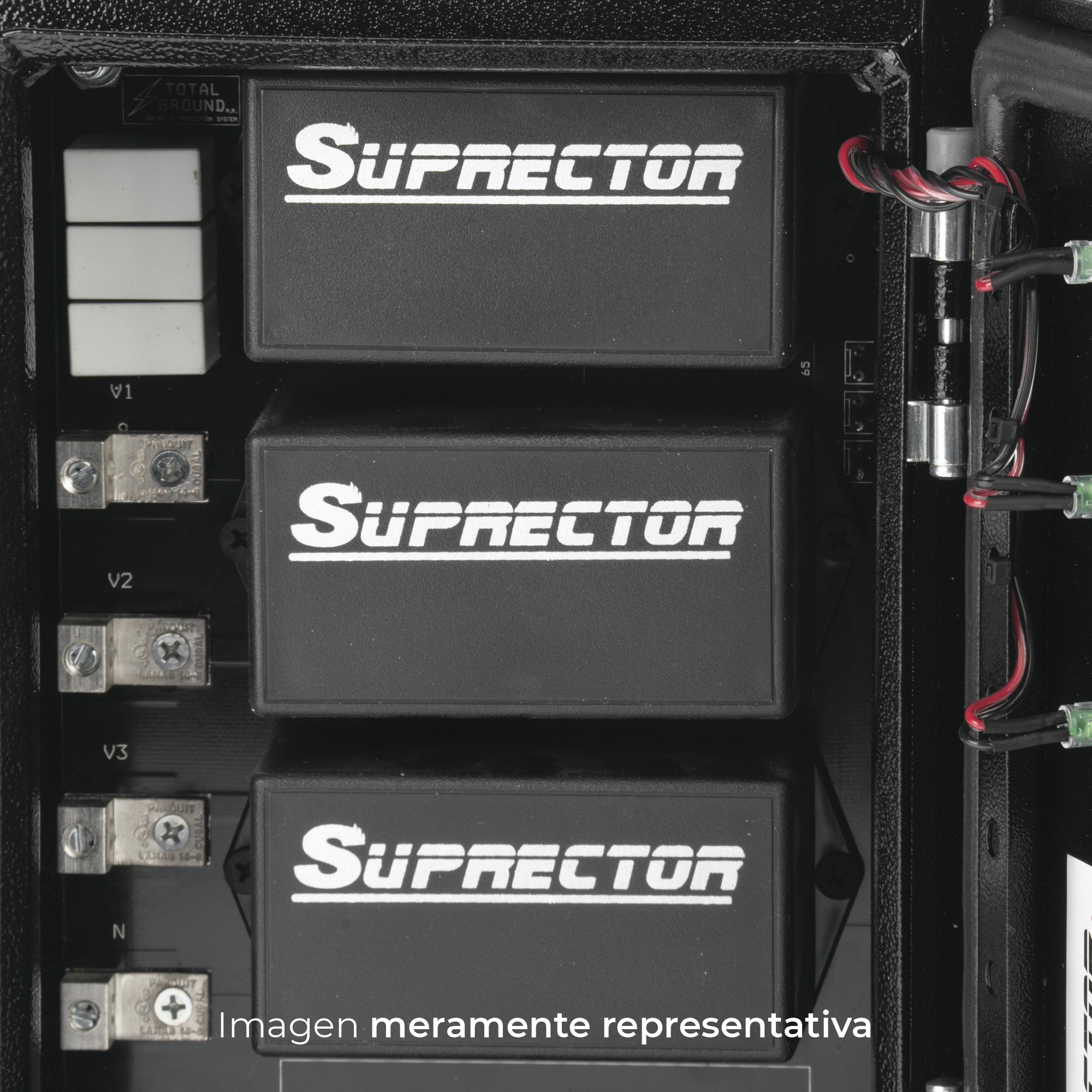

Los supresores de transientes clase B SUPRECTOR están diseñados específicamente para la protección de tableros secundarios y cargas críticas que requieren máxima confiabilidad. La tecnología híbrida combina varistores de diferentes capacidades de corriente (40 KA por fase) para garantizar absorción eficiente de picos de voltaje generados por rayos, conmutación de cargas inductivas, arranque de motores y fallos en la red eléctrica. Su construcción trifásica permite protección simultánea de las tres fases más neutro y tierra física.
Este supresor de pico es esencial en instalaciones donde se requiere continuidad operativa y protección de equipos sensibles como sistemas de cómputo, servidores, equipos médicos, maquinaria CNC, variadores de frecuencia, UPS, equipos de telecomunicaciones y sistemas de automatización industrial. La protección clase B se instala típicamente después del interruptor principal del tablero secundario, complementando la protección clase C instalada en la acometida principal.
Beneficios Principales
- Protección trifásica completa con capacidad de descarga de 120 KA total (40 KA por fase), adecuada para tableros secundarios de hasta 400 amperes
- Tecnología híbrida con varistores de óxido metálico de alta energía que garantizan respuesta instantánea ante sobretensiones transientes
- Voltaje de operación dual 127/220 Vca para compatibilidad con sistemas monofásicos y trifásicos estándar en México
- Cumplimiento con normas IEEE C62.41 categoría B, NOM-001-SEDE y UL 1449 para instalaciones comerciales e industriales

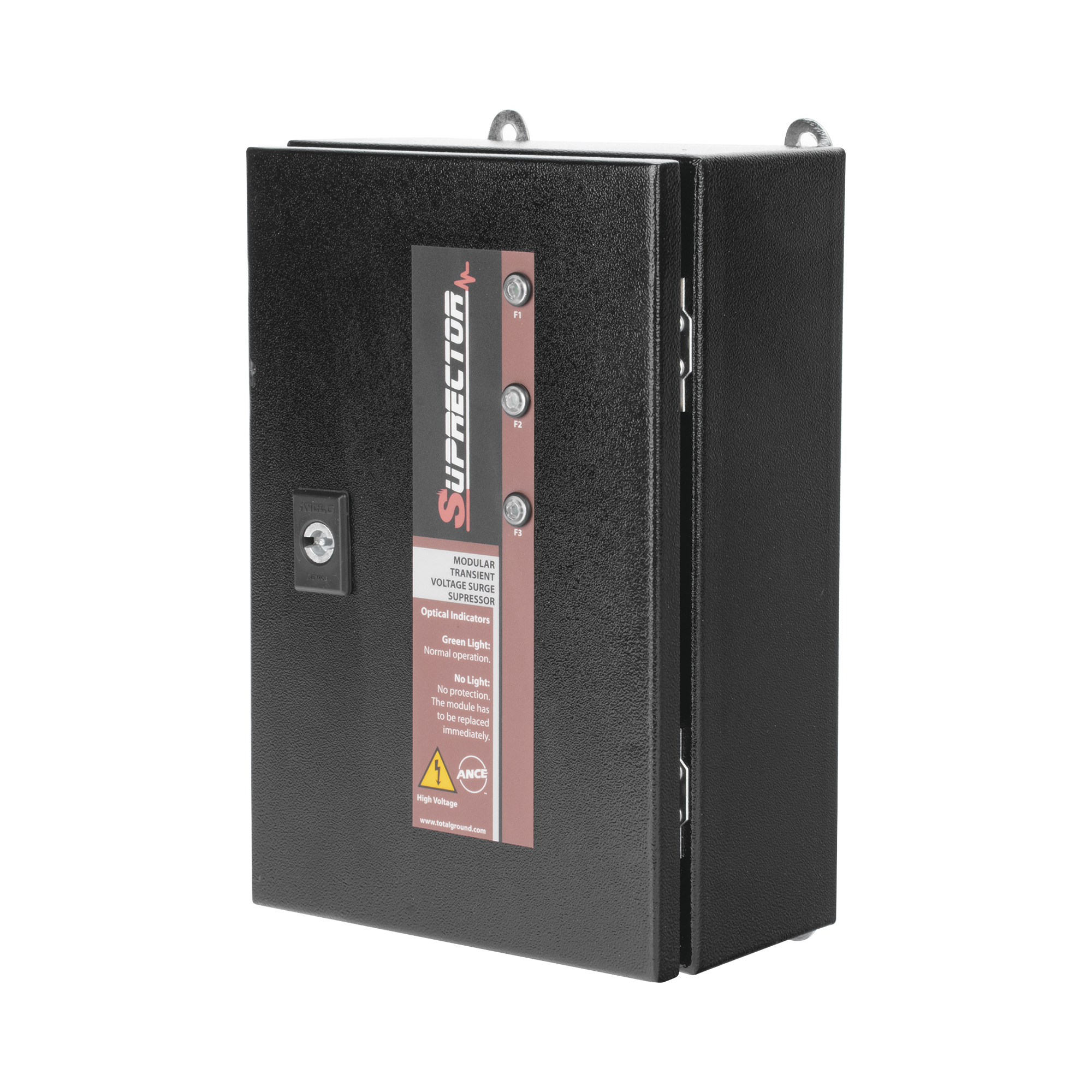

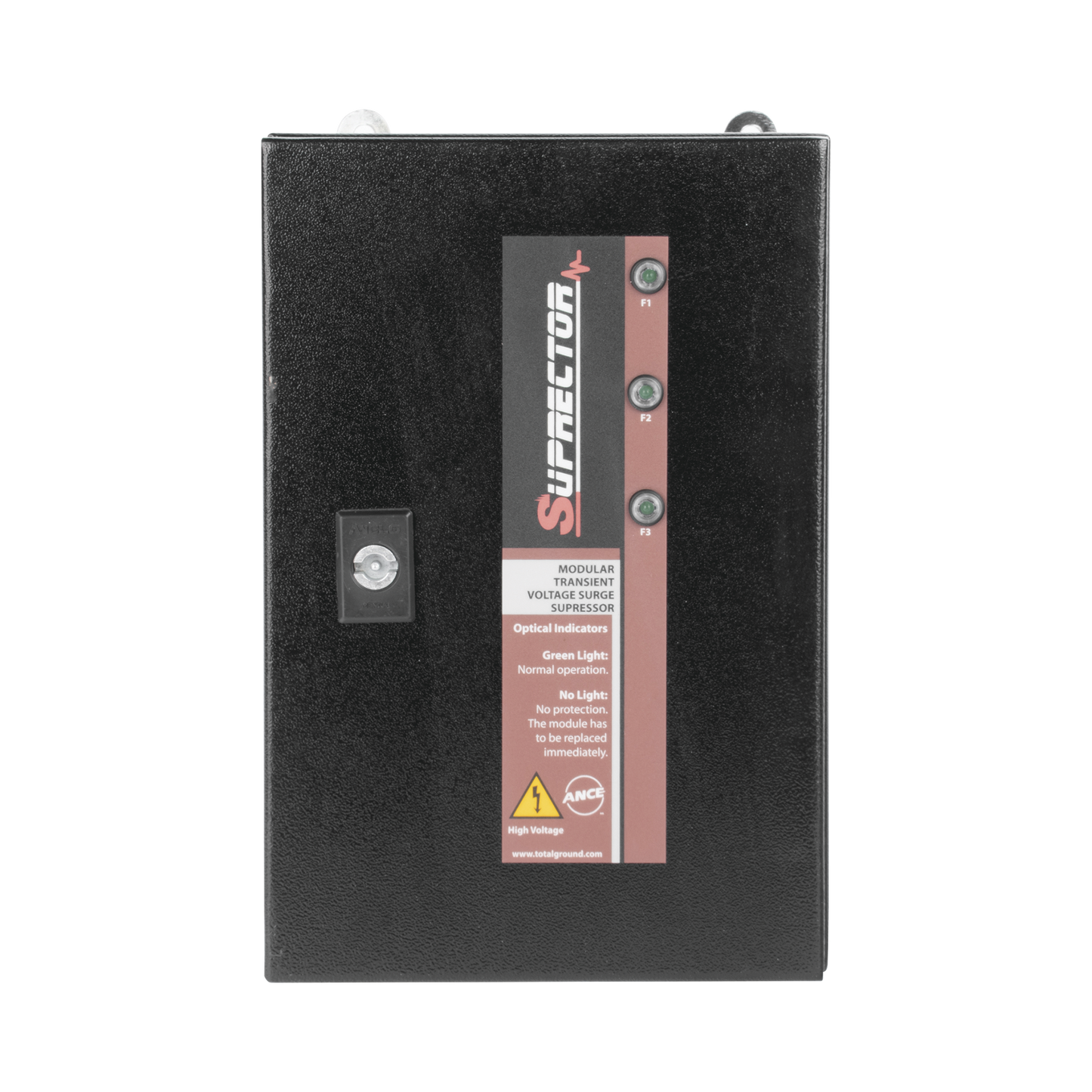

- Indicadores LED de estado operativo por fase que permiten verificación visual del funcionamiento correcto del supresor
- Desconexión térmica automática que protege el dispositivo ante condiciones de sobrecarga prolongada

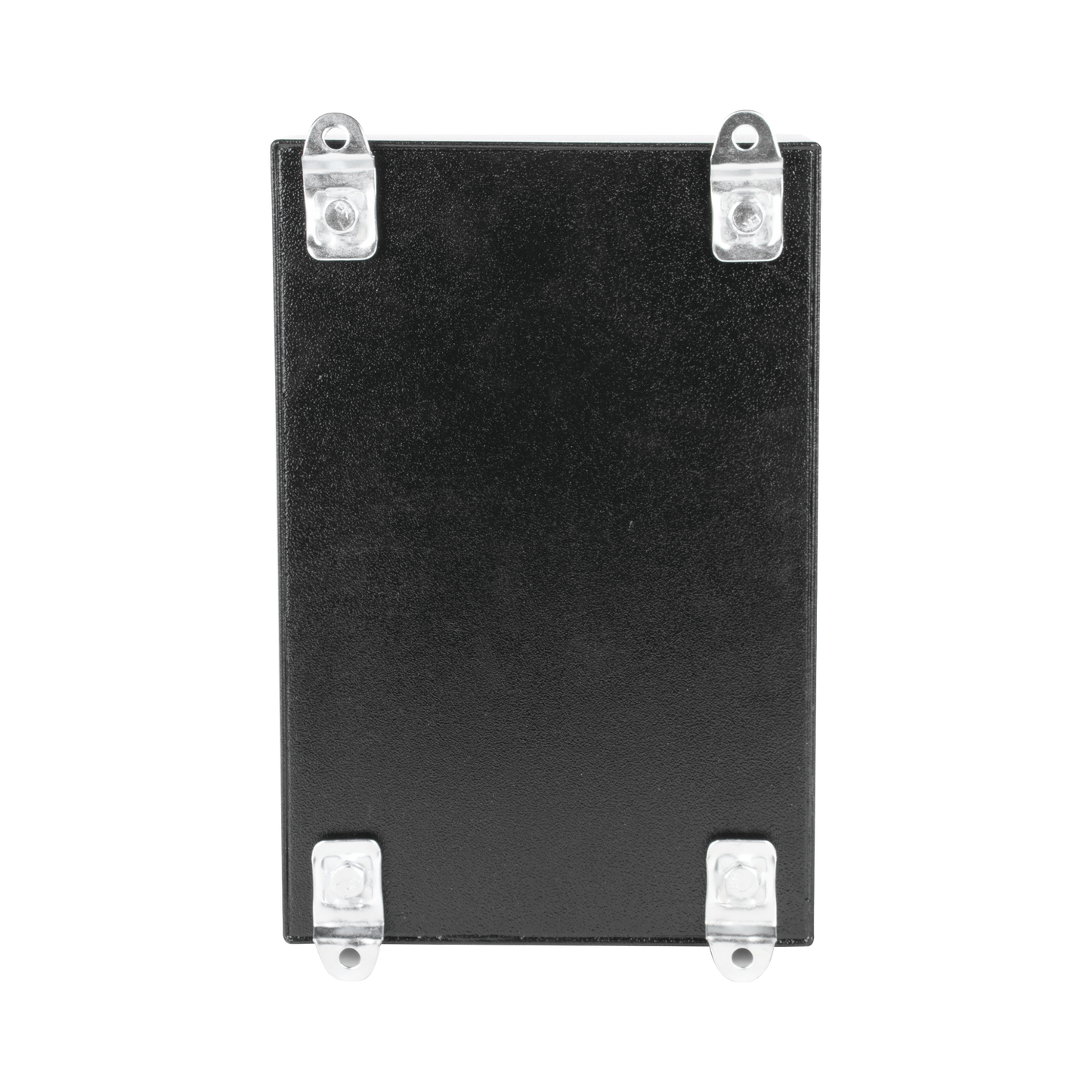

- Instalación simple en riel DIN o montaje directo en tablero eléctrico con tornillos incluidos
- Vida útil extendida gracias a varistores de alta capacidad de energía (joules) que resisten múltiples eventos de sobretensión
- Protección modo común (fase-tierra) y modo diferencial (fase-neutro) para cobertura completa contra todos los tipos de transientes
- Construcción robusta en gabinete termoplástico autoextinguible que cumple con UL94-V0 para máxima seguridad
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | SUPR-120-3-FASO |
| Marca | Total Ground |
| Clase de Protección | Clase B (IEEE C62.41) |
| Capacidad de Descarga Total | 120 KA |
| Capacidad por Fase | 40 KA (8/20 μs) |
| Voltaje de Operación | 127/220 Vca |
| Número de Fases | 3 Fases + Neutro + Tierra |
| Frecuencia | 50/60 Hz |
| Voltaje Nominal de Varistor | 385 Vac (fase-neutro) / 665 Vac (fase-fase) |
| Voltaje de Sujeción (Clamping) | ≤1200V @ 10 KA |
| Tiempo de Respuesta | <1 nanosegundo |
| Tecnología | Híbrida con varistores de óxido metálico (MOV) |
| Modos de Protección | L-N, L-G, N-G (modo común y diferencial) |
| Corriente de Fuga | <50 μA |
| Temperatura de Operación | -40°C a +85°C |
| Indicadores | LED verde por fase (operación normal), LED rojo (fallo) |
| Desconexión Térmica | Automática por sobrecalentamiento |
| Tipo de Montaje | Riel DIN 35mm / Tornillos directos |
| Dimensiones Aproximadas | 120 x 90 x 65 mm |
| Peso Aproximado | 450 gramos |
| Certificaciones | IEEE C62.41-B, NOM-001-SEDE, UL 1449 |
| Gabinete | Termoplástico autoextinguible UL94-V0 |
| Grado de Protección | IP20 (uso interior) |
Contenido del Paquete
1x SUPR-120-3-FASO Supresor de Pico Trifásico1x Clip de Montaje para Riel DIN4x Tornillos de Montaje Directo1x Manual de Instalación y Operación1x Guía de Conexión Trifásica1x Certificado de Garantía
Aplicaciones Recomendadas
🏢 Tableros Secundarios ComercialesProtección de tableros de distribución en oficinas, tiendas departamentales, plazas comerciales y edificios corporativos
🏭 Instalaciones IndustrialesProtección de maquinaria CNC, equipos de automatización, variadores de frecuencia y sistemas de control industrial
🖥️ Centros de Datos y ServidoresProtección complementaria para racks de servidores, sistemas de almacenamiento y equipos de telecomunicaciones críticos
🏥 Equipos MédicosProtección de tableros que alimentan equipos de diagnóstico, rayos X, resonancia magnética y sistemas de monitoreo
🏨 Hoteles y HospitalesProtección de tableros de distribución que alimentan elevadores, bombas, sistemas HVAC y equipos sensibles
🏠 Residencias de Alto ConsumoProtección en casas con sistemas de automatización, paneles solares con inversores, aire acondicionado central y equipos audiovisuales
Preguntas Frecuentes
¿Cuál es la diferencia entre un supresor clase B y clase C?
Los supresores clase C se instalan en la acometida principal (entrada del servicio eléctrico) y protegen contra transientes de alta energía provenientes de la red externa. Los supresores clase B, como el SUPR-120-3-FASO, se instalan en tableros secundarios (después del interruptor principal) y protegen contra transientes generados internamente por cargas inductivas, motores y equipos de conmutación. La norma IEEE C62.41 recomienda protección en cascada: clase C en acometida + clase B en tableros secundarios para máxima efectividad.
¿Este supresor puede proteger equipos monofásicos en un sistema trifásico?
Sí, el SUPR-120-3-FASO protege simultáneamente las 3 fases, el neutro y tierra física. Los equipos monofásicos conectados a cualquiera de las fases quedan automáticamente protegidos. El supresor opera en modo fase-neutro (220V), fase-fase (220V trifásico) y fase-tierra, cubriendo todos los escenarios de conexión en un sistema trifásico 127/220V.
¿Qué significa la capacidad de 120 KA y cómo se distribuye?
La capacidad de 120 KA es la corriente de descarga total acumulada que el supresor puede manejar en una sola descarga según la forma de onda 8/20 microsegundos. Se distribuye como 40 KA por cada una de las 3 fases. Este valor indica la capacidad del dispositivo para absorber sobretensiones severas generadas por rayos cercanos o conmutaciones industriales. Para tableros secundarios típicos de 100-400 amperes, 40 KA por fase es adecuado.
¿Cómo sé si el supresor sigue funcionando correctamente?

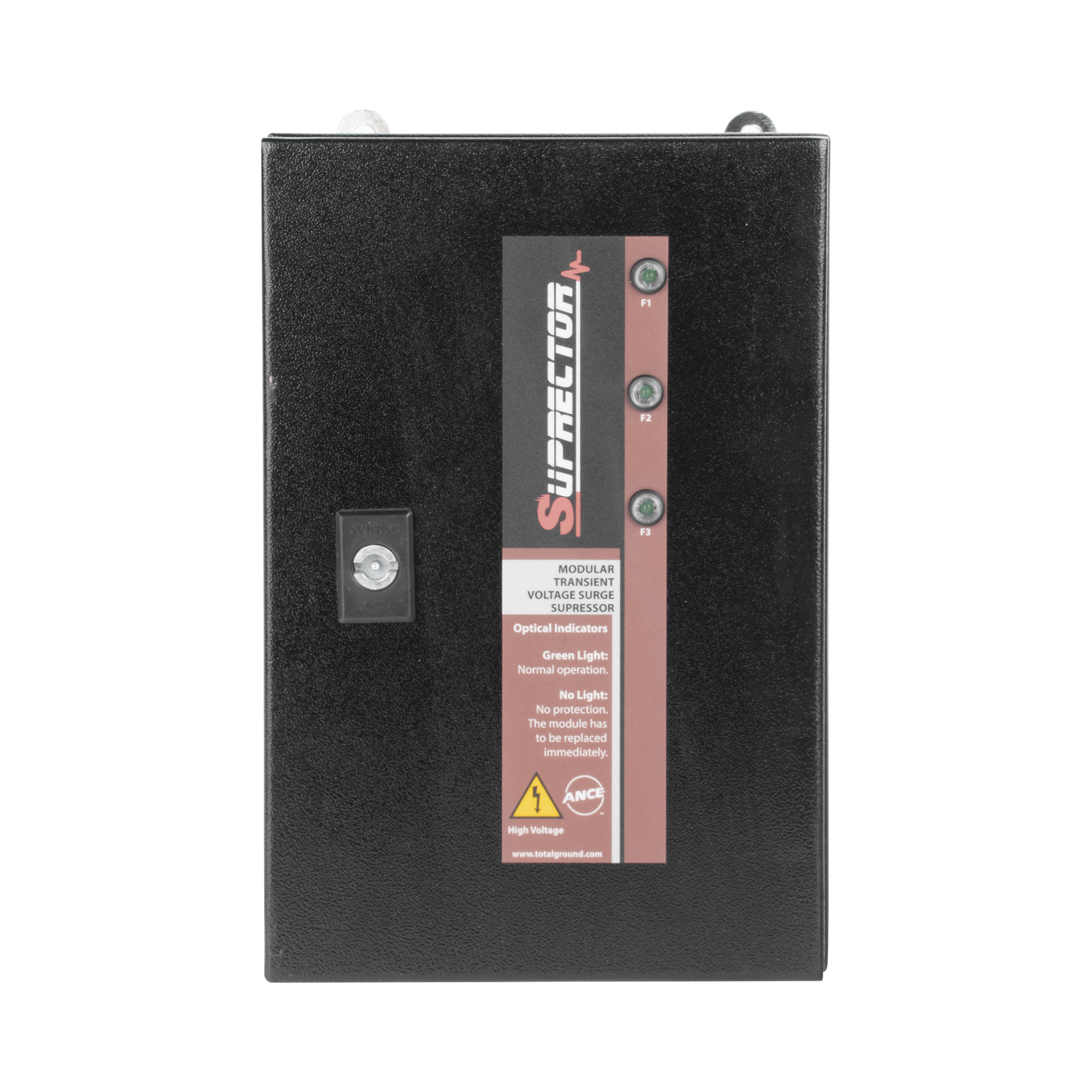

El SUPR-120-3-FASO cuenta con indicadores LED de estado por fase. En operación normal, los LEDs verdes permanecen encendidos. Si un varistor se degrada o falla después de múltiples eventos de sobretensión, el LED correspondiente cambiará a rojo o se apagará, indicando que esa fase ya no está protegida y el dispositivo debe reemplazarse. Se recomienda inspección visual mensual de los indicadores.
¿Necesito desconectar la energía para instalar este supresor?
Sí, SIEMPRE se debe desenergizar completamente el tablero eléctrico antes de instalar el supresor. La instalación debe realizarla un electricista certificado siguiendo la NOM-001-SEDE. El supresor se conecta en paralelo entre las fases, neutro y tierra física, después del interruptor principal del tablero. Nunca instale supresores con energía presente, ya que puede causar electrocución o cortocircuito.
¿Este supresor reemplaza la tierra física o el sistema de pararrayos?
No. El supresor de pico complementa pero NO reemplaza la tierra física ni el sistema de pararrayos. Requiere una tierra física adecuada (resistencia <10 ohms) para drenar correctamente las corrientes de descarga. El sistema de protección completo debe incluir: (1) pararrayos tipo Franklin en azotea, (2) supresor clase C en acometida, (3) supresor clase B (SUPR-120-3-FASO) en tableros secundarios, y (4) sistema de tierra física cumpliendo NOM-022-STPS.
¿Cuánto dura un supresor de pico y cuándo debo reemplazarlo?
La vida útil depende del número e intensidad de eventos de sobretensión que enfrente. En áreas con actividad eléctrica atmosférica moderada, un supresor clase B puede durar 5-10 años. Debe reemplazarse inmediatamente si: (1) los LEDs indican fallo, (2) después de un evento severo de rayo cercano, (3) si el gabinete muestra signos de sobrecalentamiento o deformación. Se recomienda llevar registro de eventos de tormenta y realizar inspección anual por electricista certificado.
