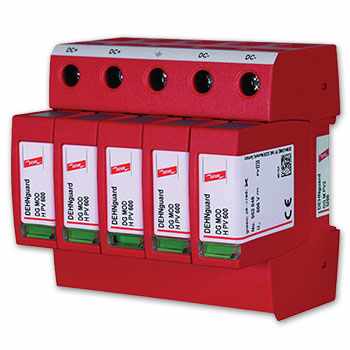

Supresor de Picos Merz tipo 2 para 2 MPPTs, 1005VDC
Supresor de Picos Merz tipo 2 para 2 MPPTs, 1005VDC

Supresor de Picos Tipo 2 1005VDC 2 MPPTs Protección Fotovoltaica DEHN DEH-DGMPV2-1200V

Precio normal: $ 1,679.99 MXN
Precio en oferta
$ 1,311.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

10 en stock
10 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Supresor de Picos Merz tipo 2 para 2 MPPTs, 1005VDC

Modelo DEH-DGMPV2-1200V | Marca DEHN

Tipo 21005 VDC2 MPPTsClase I+IIProtección Fotovoltaica

El supresor de picos DEHN DEH-DGMPV2-1200V es un dispositivo de protección contra sobretensiones tipo 2 diseñado específicamente para sistemas fotovoltaicos con tensión máxima de 1005 VDC, capaz de proteger hasta 2 entradas MPPT (Maximum Power Point Tracking) de inversores solares. Incorpora tecnología de varistores de óxido metálico (MOV) con capacidad de descarga según norma IEC 61643-11 clase I+II, soportando corrientes de rayo de hasta 20 kA (8/20 µs) por polo, garantizando protección efectiva contra transitorios generados por descargas atmosféricas directas e indirectas en instalaciones solares.

Este dispositivo de la marca alemana DEHN, reconocida mundialmente por sus soluciones de protección contra rayos y sobretensiones desde 1910, ofrece un nivel de protección de tensión (Up) inferior a 4 kV, asegurando que los inversores fotovoltaicos y equipos asociados permanezcan dentro de rangos seguros de operación. Su diseño modular facilita la instalación en cuadros eléctricos DC con carril DIN de 35mm, incluyendo indicadores visuales de estado operativo y contactos de señalización remota para sistemas de monitoreo SCADA.

El supresor cuenta con certificaciones internacionales VDE, CE y TÜV para aplicaciones fotovoltaicas, cumpliendo con normativas IEC 61643-11, IEC 60364-7-712 y UL 1449, siendo componente esencial en la protección coordinada de instalaciones solares residenciales, comerciales e industriales hasta 1000 VDC según especificaciones NEC 690.

Beneficios Principales

  • Protección dual para 2 strings MPPT independientes en un solo módulo compacto
  • Tensión máxima de operación continua (MCOV) de 1005 VDC para sistemas de alto voltaje
  • Corriente nominal de descarga (In) de 20 kA por polo según onda 8/20 µs
  • Indicador visual remoto de estado mediante ventana de inspección y contacto auxiliar
  • Tiempo de respuesta inferior a 25 nanosegundos ante transitorios
  • Diseño modular de fácil reemplazo sin necesidad de desconectar el circuito protegido
  • Terminales de alta capacidad para conductores de 2.5 a 25 mm² (14-4 AWG)
  • Temperatura de operación de -40°C a +85°C para instalaciones en exterior
  • Vida útil superior a 25 años en condiciones normales de operación

Especificaciones Técnicas

Característica Especificación
Tipo de Protección Tipo 2 (Clase I+II)
Tensión Máxima de Sistema 1005 VDC
Número de MPPTs Protegidos 2 entradas independientes
Tensión Máxima Continua (MCOV) 1000 VDC
Corriente Nominal de Descarga (In) 20 kA (8/20 µs)
Corriente Máxima de Descarga (Imax) 40 kA (8/20 µs)
Nivel de Protección (Up) < 4.0 kV
Tiempo de Respuesta < 25 ns
Tecnología Varistores de óxido metálico (MOV)
Montaje Carril DIN 35mm
Sección de Conductores 2.5 - 25 mm² (14-4 AWG)
Indicador de Estado Visual y contacto auxiliar remoto
Temperatura de Operación -40°C a +85°C
Grado de Protección IP20 (en gabinete)
Normativas IEC 61643-11, IEC 60364-7-712, UL 1449, NEC 690
Certificaciones VDE, CE, TÜV
Dimensiones (Alto x Ancho x Fondo) 90 x 108 x 65 mm
Peso Aproximadamente 450 g

Contenido del Paquete

1x Supresor DEH-DGMPV2-1200V1x Clip para carril DIN1x Manual de instalación1x Certificado de conformidad1x Esquema de conexión

Aplicaciones Recomendadas

Sistemas Fotovoltaicos ResidencialesProtección de inversores de hasta 10 kW con dos strings independientes
Instalaciones ComercialesProtección de arrays fotovoltaicos en edificios comerciales y naves industriales
Granjas SolaresProtección coordinada en cuadros DC de sistemas de generación de alta potencia
Sistemas Off-GridProtección de inversores híbridos y controladores de carga en instalaciones aisladas
Bombeo SolarProtección de variadores e inversores en sistemas de bombeo fotovoltaico
Sistemas de AlmacenamientoProtección del lado DC en sistemas de baterías de alto voltaje

Productos Complementarios

Seccionador DCInterruptor bajo carga para aislamiento y mantenimiento seguro del supresor
Fusibles DCFusibles gPV de 1000 VDC para protección de cortocircuito coordinada
Barra de TierraSistema de puesta a tierra de baja impedancia para descarga efectiva
Gabinete IP65Caja de protección para instalación en intemperie con grado IP65
Monitor de AislamientoDispositivo para supervisión continua de resistencia de aislamiento en sistemas DC
Contador de RayosRegistrador de descargas atmosféricas para análisis de eventos

Preguntas Frecuentes

¿Qué diferencia hay entre protección Tipo 1 y Tipo 2 en sistemas fotovoltaicos?
La protección Tipo 1 se instala en el punto de acometida principal y protege contra descargas directas de rayo con corrientes superiores a 50 kA (10/350 µs). El Tipo 2, como el DEH-DGMPV2-1200V, se instala en cuadros secundarios (lado DC del inversor) y protege contra sobretensiones inducidas y remanentes con corrientes de 20-40 kA (8/20 µs). Este modelo incorpora capacidades de ambos tipos (Clase I+II) en un solo dispositivo.
¿Es necesario proteger cada string MPPT por separado?
Sí, es altamente recomendable. Cada entrada MPPT del inversor maneja voltajes y corrientes independientes, y una sobretensión en un string puede destruir el circuito de seguimiento del punto de máxima potencia. El DEH-DGMPV2-1200V protege dos MPPTs simultáneamente, permitiendo instalación compacta y económica en inversores de dos strings.
¿Cómo sé cuándo el supresor necesita ser reemplazado?
El dispositivo incluye indicador visual tipo ventana que cambia de color (generalmente de verde a rojo) cuando los varistores han alcanzado su fin de vida útil. Adicionalmente, el contacto auxiliar puede conectarse a sistemas de monitoreo para alerta remota. Después de descargas severas o impactos directos de rayo, se recomienda inspección visual aunque el indicador permanezca en verde.
¿Puedo usar este supresor en sistemas de 600V o 800V?
Sí, el DEH-DGMPV2-1200V es compatible con sistemas de voltaje inferior a 1005 VDC, incluyendo configuraciones de 600V, 800V y 1000V. El nivel de protección (Up < 4 kV) permanece constante independientemente del voltaje nominal del sistema, siempre que no se exceda la tensión máxima de operación continua (MCOV) de 1000 VDC.
¿Requiere mantenimiento periódico?
No requiere mantenimiento preventivo rutinario. Se recomienda inspección visual semestral del indicador de estado y revisión de apriete de terminales anual. Después de tormentas eléctricas severas, verificar el estado del indicador. El dispositivo está diseñado para operar 25+ años sin intervención en condiciones normales.
¿Qué longitud máxima de cable puedo usar entre el supresor y el punto a proteger?
Para máxima efectividad, la longitud total de los conductores de conexión (fase + tierra) no debe exceder 0.5 metros. Conexiones más largas incrementan la inductancia parásita, reduciendo la efectividad de la protección. Use conductores de la mayor sección posible (mínimo 6 mm²) y evite curvas pronunciadas para minimizar impedancia.
