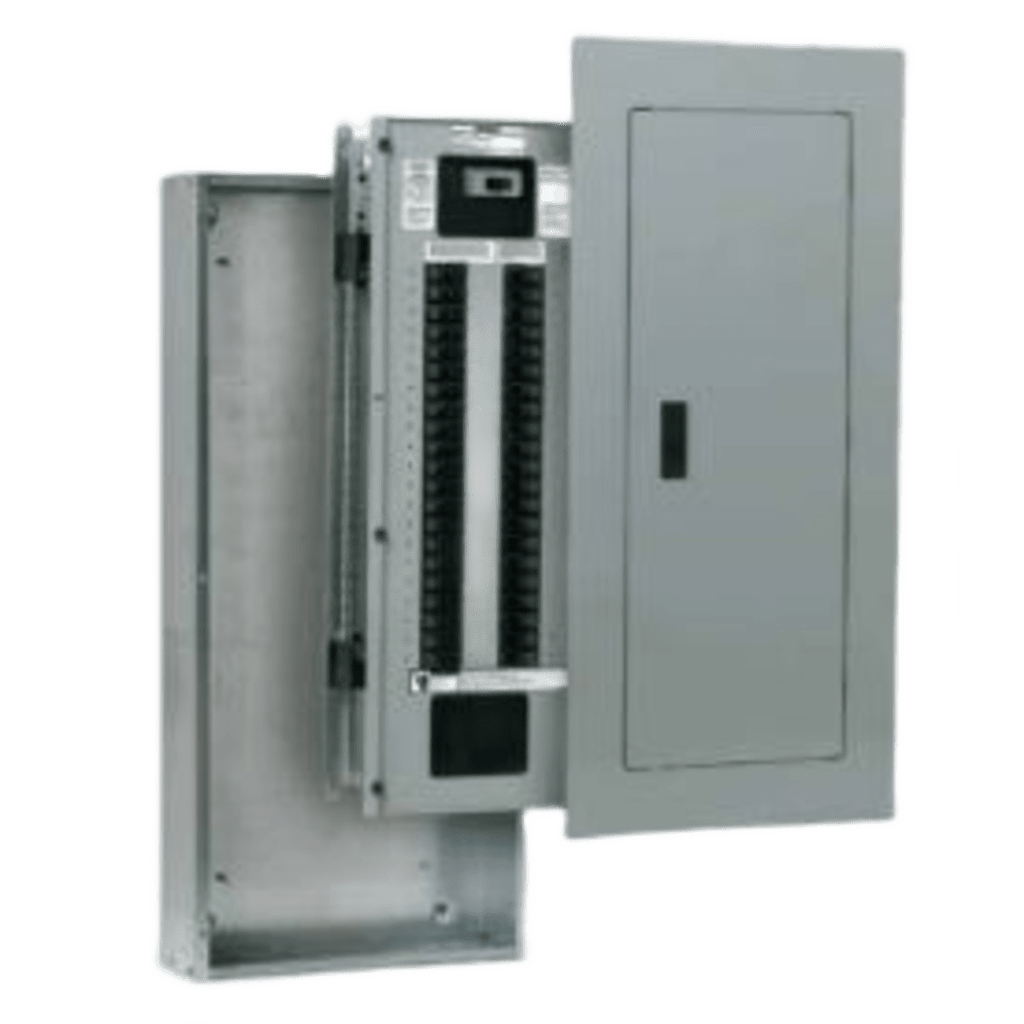

Tablero de alumbrado P1, 18 circuitos, Barras en aluminio 250 AMP, Frente de sobreponer, Sin zapatas principales.
Tablero de alumbrado P1, 18 circuitos, Barras en aluminio 250 AMP, Frente de sobreponer, Sin zapatas principales.

Tablero Alumbrado 18 Circuitos 250A Barras Aluminio Sobreponer Siemens P1E18MC250ATS

Precio normal: $ 22,259.99 MXN
Precio en oferta
$ 17,389.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

11 en stock
11 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Tablero de alumbrado P1, 18 circuitos, Barras en aluminio 250 AMP, Frente de sobreponer, Sin zapatas principales.

Modelo P1E18MC250ATS | Marca SIEMENS

18 Circuitos250 AMPBarras AluminioSobreponerSin Zapatas

El tablero de alumbrado P1E18MC250ATS es un centro de distribución eléctrica monofásico diseñado para 18 circuitos con capacidad de corriente de 250 amperios en barras de aluminio de alta conductividad, cumpliendo con normativa NOM-001-SEDE para instalaciones residenciales, comerciales e industriales ligeras. Este tablero Siemens ofrece montaje tipo sobreponer con frente de acero galvanizado y pintura electroestática, sin zapatas principales, permitiendo conexión directa desde el alimentador principal.

La configuración de 18 polos en barras de aluminio de 250A proporciona capacidad robusta para distribuir cargas de iluminación, contactos y equipos eléctricos en edificios, oficinas, comercios y residencias de mediano consumo. Su diseño compacto facilita la instalación en espacios reducidos sin requerir gabinete empotrado, optimizando tiempos de montaje y reduciendo costos de obra civil.

Fabricado bajo estándares internacionales Siemens, el tablero P1 garantiza operación segura con barras de fase, neutro y tierra física, compatibilidad con interruptores termomagnéticos tipo QP, QF y QO, y puerta frontal con cerradura para prevenir accesos no autorizados. Ideal para proyectos eléctricos que requieren distribución confiable, protección contra sobrecorrientes y flexibilidad de expansión hasta 18 circuitos derivados.

Beneficios Principales

  • 18 espacios para interruptores termomagnéticos, permite distribuir múltiples cargas independientes con protección individual por circuito
  • Barras de aluminio de 250 amperios de alta pureza garantizan baja resistencia eléctrica, menor calentamiento y larga vida útil del equipo
  • Frente de sobreponer en acero galvanizado con acabado anticorrosivo facilita instalación rápida sin obra civil, reduciendo tiempos y costos de proyecto
  • Sin zapatas principales permite conexión directa desde alimentador, simplificando diseño del sistema y reduciendo puntos de falla eléctrica
  • Compatibilidad certificada con interruptores Siemens QP, QF y QO asegura ajuste mecánico perfecto, contacto eléctrico óptimo y operación confiable
  • Puerta frontal con cerradura de seguridad previene accesos no autorizados, protege personal no capacitado y cumple con normativa NOM-029-STPS
  • Construcción robusta en acero calibre 14 con tratamiento anticorrosivo garantiza resistencia mecánica en ambientes industriales y exteriores semicubiertos
  • Diseño modular facilita mantenimiento, inspección y expansión futura del sistema eléctrico sin reemplazo completo del tablero

Especificaciones Tecnicas

Característica Especificación
Modelo P1E18MC250ATS
Marca Siemens
Tipo de Tablero Centro de carga monofásico para alumbrado
Número de Circuitos 18 espacios (polos)
Corriente Nominal de Barras 250 Amperios
Material de Barras Aluminio de alta conductividad
Tipo de Montaje Sobreponer (superficie)
Zapatas Principales Sin zapatas (conexión directa)
Voltaje Nominal 127/220V CA
Fases Monofásico (1F-2H)
Frecuencia 60 Hz
Material de Gabinete Acero galvanizado calibre 14
Acabado Pintura electroestática anticorrosiva
Puerta Frontal Con cerradura de seguridad
Interruptores Compatibles Siemens QP, QF, QO (no incluidos)
Grado de Protección IP20 (uso interior)
Temperatura de Operación -10°C a +40°C
Normativas NOM-001-SEDE, NOM-029-STPS, UL Listed
Conexión a Tierra Barra de cobre independiente
Peso Aproximado 12 kg
Garantía 1 año contra defectos de fabricación

Contenido del Paquete

📦 1x Tablero P1E18MC250ATS🔩 Tornillería de montaje incluida🔑 Llaves de cerradura (2 piezas)📄 Manual de instalación en español✅ Certificado de cumplimiento NOM

Aplicaciones Recomendadas

🏢 Edificios ComercialesDistribución eléctrica para oficinas, consultorios, locales comerciales y áreas comunes hasta 18 circuitos independientes
🏠 Residencial MedianoCasas habitación, departamentos amplios y residencias con múltiples cargas de iluminación, contactos y equipos eléctricos
🏭 Industrial LigeroTalleres, bodegas, naves industriales pequeñas para distribución de circuitos de alumbrado y fuerza menor
🏫 Instituciones EducativasEscuelas, salones de clase, laboratorios y áreas administrativas que requieren distribución eléctrica organizada y segura
🏥 Clínicas y ConsultoriosInstalaciones médicas menores, consultorios dentales, veterinarias con necesidades de múltiples circuitos protegidos
🛒 Centros ComercialesLocales comerciales, tiendas departamentales pequeñas y áreas de servicio con alta demanda de puntos eléctricos

Productos Complementarios

Interruptores Termomagnéticos QPPastillas Siemens 1 polo 15A, 20A, 30A para protección de circuitos derivados compatibles con barras de 250A
Interruptor Principal QFInterruptor termomagnético de 2 polos 100A-250A para protección general del tablero contra sobrecorrientes
Cable THW Calibre 2/0 AWGConductor de cobre o aluminio para alimentación principal del tablero desde acometida o tablero general
Zapatas de CompresiónTerminales tipo compresión para cables gruesos calibre 2/0-4/0 AWG, aseguran conexión firme en barras principales
Etiquetas de CircuitosIdentificadores adhesivos o grabables para rotular cada circuito derivado según carga conectada
Multímetro de GanchoPinza amperimétrica para medición de corriente en barras y circuitos durante puesta en marcha y mantenimiento

Preguntas Frecuentes

¿El tablero P1E18MC250ATS incluye los interruptores termomagnéticos?
No, el tablero se suministra sin interruptores (pastillas). Debe adquirir por separado los interruptores termomagnéticos Siemens QP, QF o QO según la capacidad requerida para cada circuito (15A, 20A, 30A, etc.). Esto permite configurar el tablero según necesidades específicas del proyecto.
¿Qué significa "sin zapatas principales" y cómo se conecta el alimentador?
Sin zapatas principales significa que el tablero no incluye terminales de compresión preinstaladas en las barras de entrada. La conexión del alimentador principal se realiza directamente mediante tornillos de fijación en las barras de aluminio de 250A, utilizando zapatas de compresión o terminales mecánicas apropiadas al calibre del conductor (usualmente 2/0 AWG o mayor).
¿Puedo instalar este tablero en exteriores?
El tablero P1E18MC250ATS tiene grado de protección IP20, diseñado para uso interior. Para instalación en exteriores debe colocarse dentro de un gabinete NEMA 3R o IP54 que proteja contra lluvia, polvo y humedad ambiental. Siemens ofrece gabinetes de intemperie compatibles para montaje de tableros tipo P1.
¿Cuál es el calibre mínimo del cable alimentador para 250A?
Para una corriente nominal de 250 amperios en barras de aluminio, se recomienda cable THW o THWN calibre 300-350 MCM (cobre) o 500 MCM (aluminio), según cálculo de caída de tensión, longitud del circuito y factor de temperatura. Consulte la tabla 310-15(b)(16) de la NOM-001-SEDE vigente para dimensionamiento correcto según condiciones de instalación.
¿El tablero incluye barra de tierra física?
Sí, el tablero P1E18MC250ATS incluye barra de tierra física (cobre) independiente de las barras de fase y neutro, cumpliendo con NOM-001-SEDE. Todos los circuitos derivados deben conectar su conductor de tierra a esta barra, y la barra debe aterrizarse al sistema de tierras del inmueble mediante varilla copperweld o malla de tierra.
¿Cuántos interruptores de 2 polos puedo instalar en este tablero?
El tablero tiene 18 espacios (polos individuales). Puede instalar hasta 9 interruptores de 2 polos (220V) o cualquier combinación: por ejemplo, 6 interruptores de 2 polos (12 espacios) + 6 interruptores de 1 polo (6 espacios) = 18 espacios totales. La distribución depende de las cargas monofásicas 127V y bifásicas 220V de su instalación.
¿Es compatible con interruptores de otras marcas?
Aunque mecánicamente algunos interruptores de otras marcas pueden ajustar, Siemens certifica compatibilidad y garantía únicamente con sus propios interruptores QP, QF y QO. El uso de interruptores de marcas distintas puede causar mal contacto eléctrico, sobrecalentamiento, disparo errático o anulación de garantía. Recomendamos usar exclusivamente interruptores Siemens originales.
