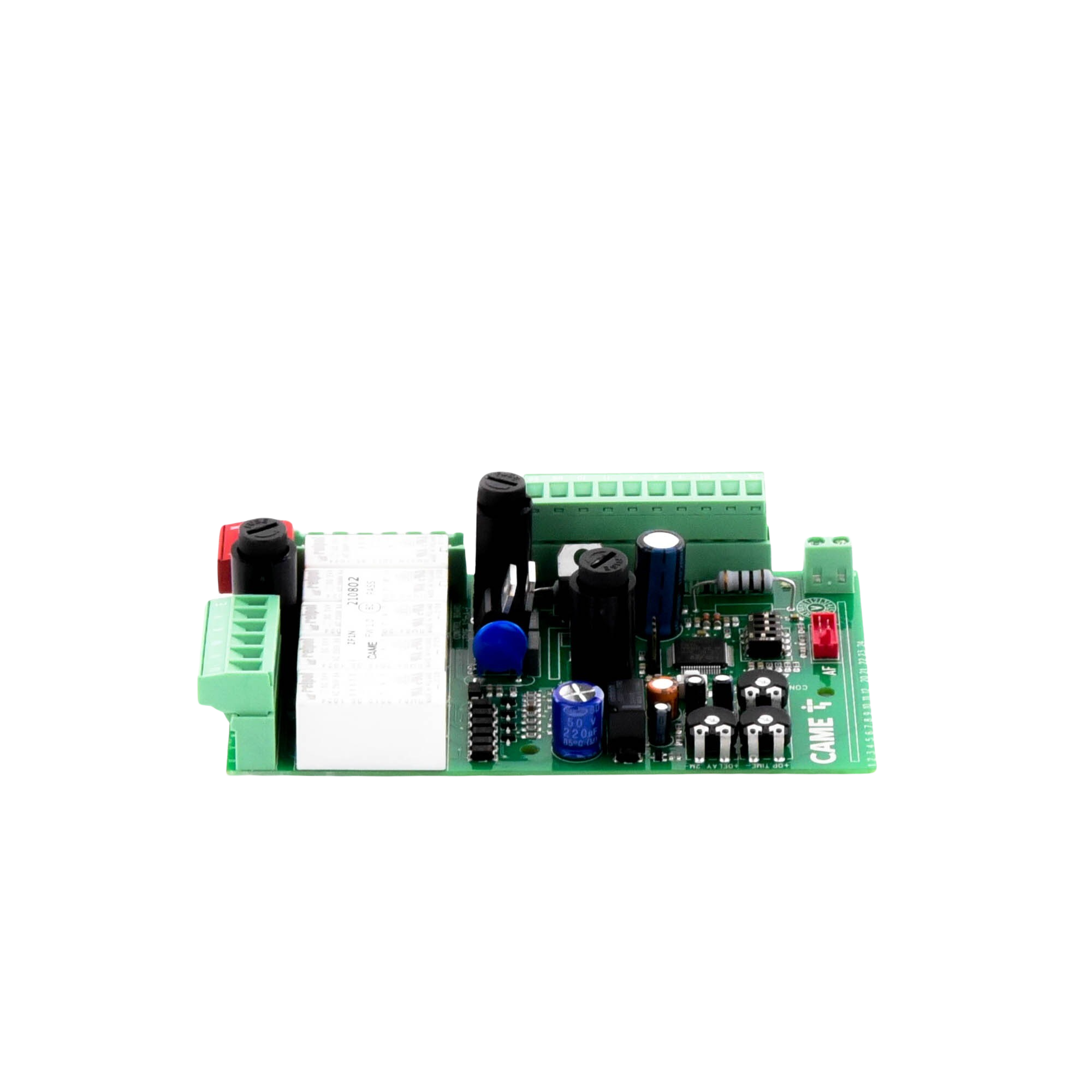

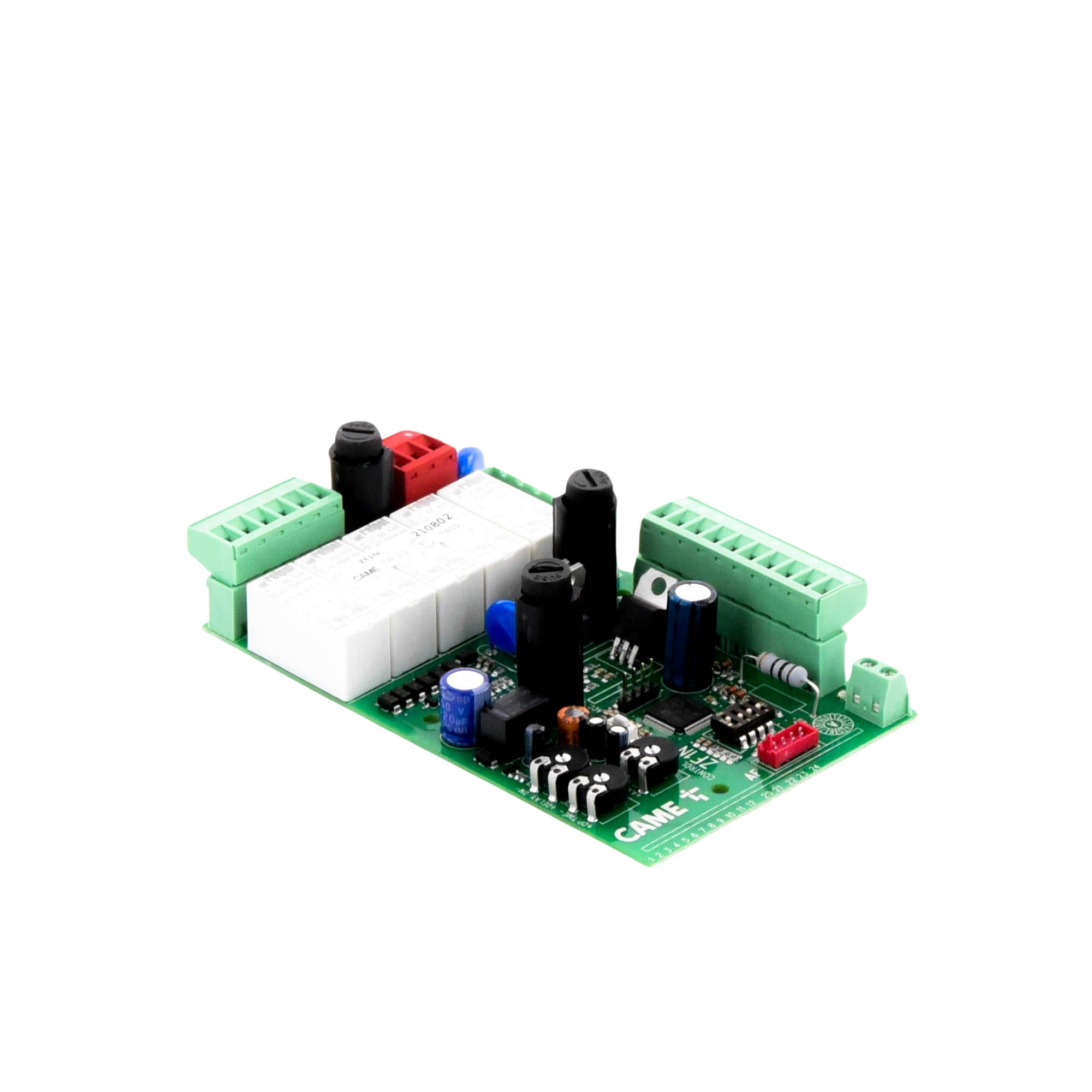

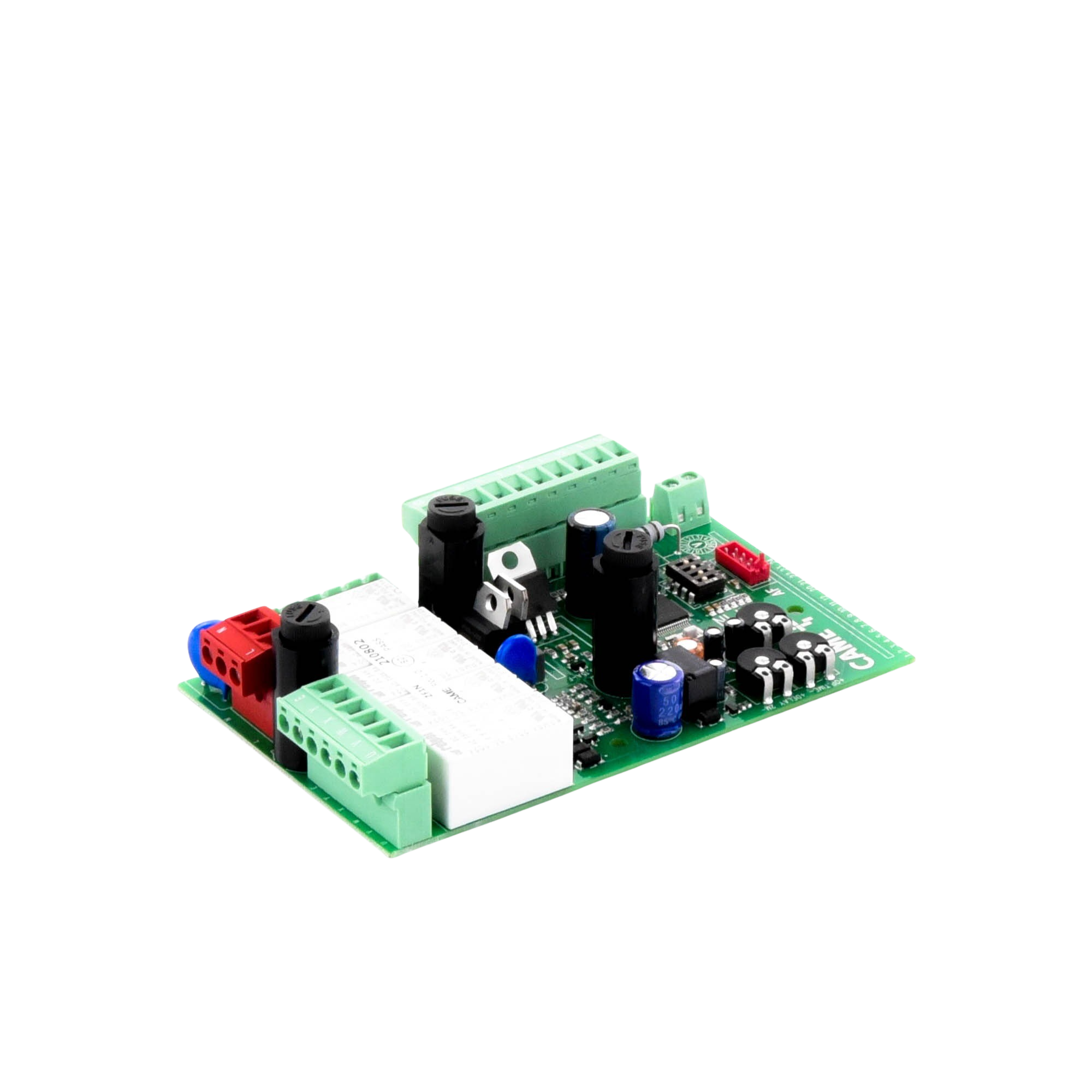

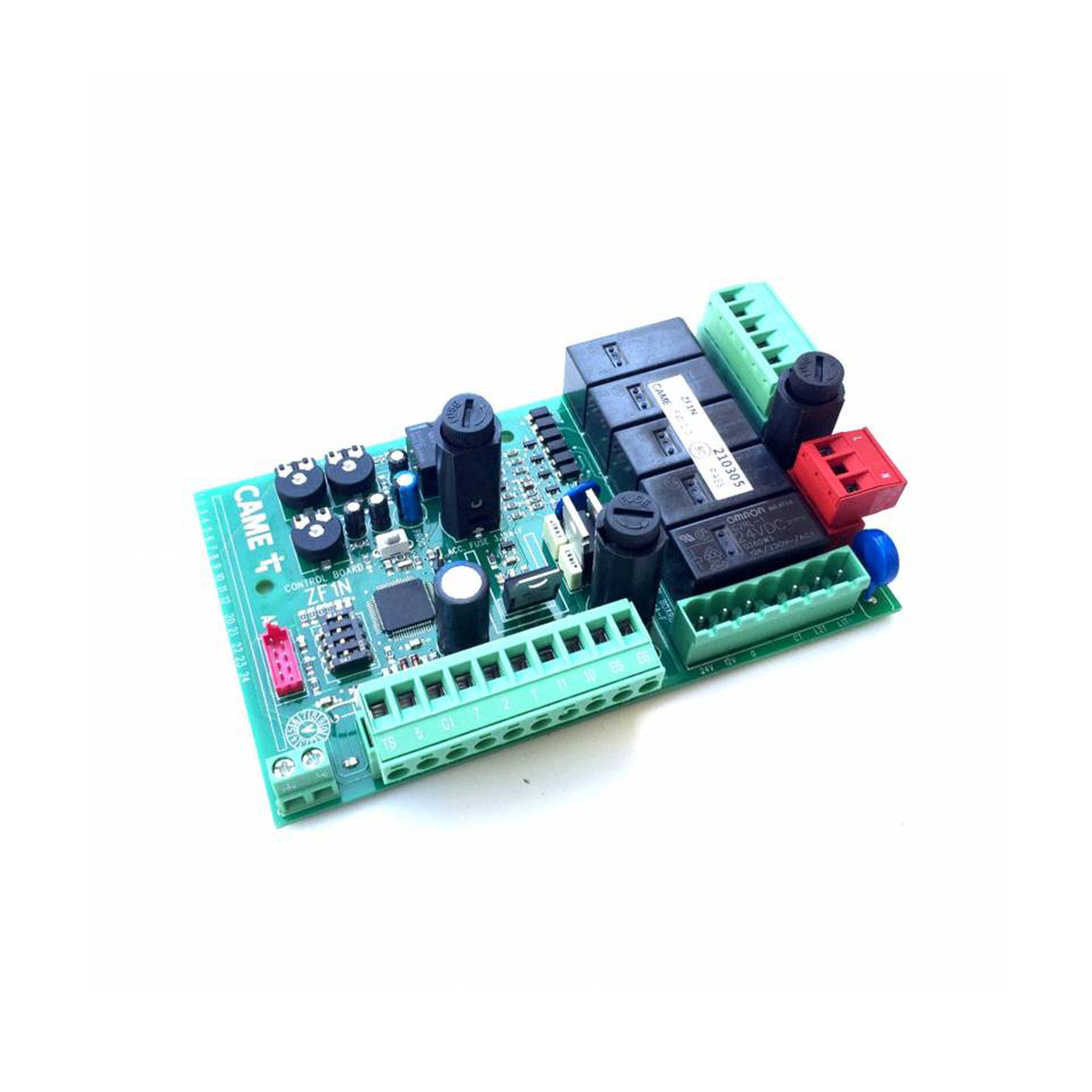

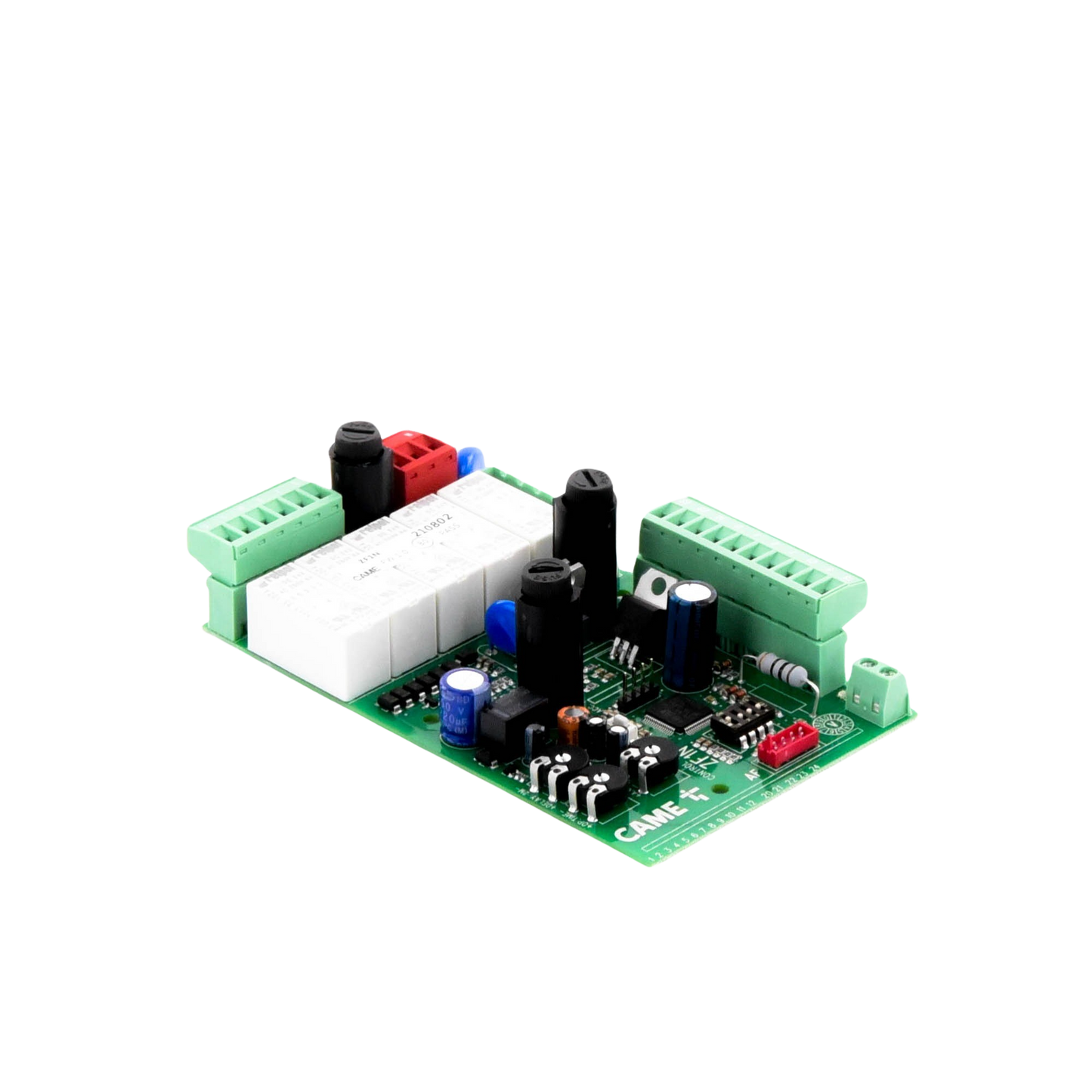

Tarjeta de Control para ZF1N Usada en Abatibles CAME 88001-0067
- SKU / Modelo: 88001-0067
- Marca: CAME
- Categoría: Accesorios Control de Accesos
- Garantía: 1 año
Precio normal:
$ 3,473.99 MXN
Precio en oferta
$ 2,713.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220
Modelo: 88001-0067 | Marca: CAME
Compatible 001U7220Control AbatiblesZF1NRefacción Original
La tarjeta de control 88001-0067 es una tarjeta electrónica de reemplazo diseñada específicamente para sistemas de puertas abatibles CAME modelo ZF1N con compatibilidad certificada para código 001U7220 y 002ZFN110, operando a tensiones estándar de 230V AC con frecuencia de 50/60 Hz y entradas de control a 24V DC para activación de comandos de apertura, cierre y programación de tiempos de operación. Esta refacción original garantiza compatibilidad total con los sistemas de automatización CAME existentes, permitiendo restaurar la funcionalidad completa de puertas abatibles residenciales, comerciales e industriales.
Fabricada por CAME, líder mundial en automatización de accesos, esta tarjeta de control incorpora protecciones electrónicas contra sobretensiones, cortocircuitos y sobrecalentamientos, asegurando operación confiable en condiciones ambientales variables. Su diseño compacto facilita la instalación en gabinetes estándar de motores abatibles ZF1N, reduciendo tiempos de mantenimiento y costos operativos.
Beneficios Principales
- Compatibilidad certificada con motores CAME ZF1N código 001U7220 y 002ZFN110, garantizando integración perfecta sin modificaciones
- Refacción original del fabricante con garantía de calidad y durabilidad comprobada en millones de instalaciones
- Instalación rápida y sencilla gracias a conectores estandarizados y guías de cableado incluidas
- Protecciones electrónicas integradas contra sobretensiones, cortocircuitos y sobrecalentamiento para operación segura
- Diseño compacto que se ajusta perfectamente en gabinetes estándar de motores abatibles CAME
- Reduce costos de mantenimiento al reemplazar únicamente la tarjeta dañada sin necesidad de cambiar el sistema completo
- Programación de tiempos de apertura, cierre y pausas mediante microinterruptores o configuración digital
- Compatible con accesorios CAME: fotocélulas, receptores, lámparas de señalización y bordos de seguridad
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | 88001-0067 |
| Marca | CAME |
| Aplicación | Tarjeta de control para puertas abatibles ZF1N |
| Compatible con | 001U7220, 002ZFN110 |
| Tensión de alimentación | 230V AC ±10% / 50-60 Hz |
| Tensión salida motor | 24V DC |
| Tensión accesorios | 24V AC/DC |
| Corriente máxima motor | 3.5A (por fase) |
| Corriente máxima accesorios | 500mA |
| Temperatura de operación | -20°C a +55°C |
| Protecciones | Sobretensión, cortocircuito, térmico |
| Grado de protección | IP20 (instalación en gabinete) |
| Entradas de mando | Paso a paso, apertura parcial, cierre, stop, fotocélulas |
| Salidas auxiliares | Lámpara señalización, electrocerradura, luz de cortesía |
| Programación | Microinterruptores DIP / Lógica digital |
| Dimensiones | 120 x 95 x 35 mm (aprox.) |
| Peso | 150 g (aprox.) |
Contenido del Paquete
📦 1x Tarjeta de Control 88001-0067📄 Manual de instalación y programación
Aplicaciones Recomendadas
🏠 Accesos ResidencialesReemplazo de tarjetas dañadas en puertas abatibles de casas y condominios con motores CAME ZF1N
🏢 Instalaciones ComercialesMantenimiento preventivo y correctivo en accesos de oficinas, locales y estacionamientos
🏭 Áreas IndustrialesControl de puertas abatibles en almacenes, fábricas y zonas de carga con alto ciclo de trabajo
🔧 Servicios de MantenimientoRefacción esencial para técnicos especializados en automatización CAME
Productos Complementarios
001DIR10Receptor enchufable CAME para control remoto 433.92 MHz compatible con tarjetas ZF1N
001TOP-432EEControl remoto CAME 2 canales 433.92 MHz para activación de puertas abatibles
001DBC01Par de fotocélulas CAME con alcance 10m para protección de seguridad en puertas
001H3000Lámpara de señalización LED CAME 24V para indicar estado de operación
Preguntas Frecuentes
¿Cómo identifico si mi motor abatible es compatible con esta tarjeta?
Verifique la placa de identificación de su motor CAME. Esta tarjeta es compatible con motores ZF1N códigos 001U7220 y 002ZFN110. También puede identificar el modelo de tarjeta actual y consultar el manual del motor.
¿Requiero conocimientos técnicos especializados para instalar esta tarjeta?
Se recomienda que la instalación sea realizada por personal técnico capacitado en automatización de puertas, ya que involucra conexiones eléctricas de 230V AC y programación de parámetros de operación. Un instalador certificado garantiza seguridad y funcionamiento óptimo.
¿La tarjeta conserva la programación anterior al reemplazarla?
No, al instalar una tarjeta nueva será necesario reprogramar los tiempos de apertura, cierre, fuerza del motor y códigos de control remoto. Se recomienda documentar la configuración anterior antes de reemplazar la tarjeta dañada.
¿Qué debo verificar antes de reemplazar la tarjeta de control?
Antes de reemplazar la tarjeta, verifique el fusible de alimentación, conexiones de cableado, estado del transformador de alimentación y que el motor no presente daños mecánicos. En muchos casos el problema puede ser un fusible quemado o cable suelto.
¿Esta tarjeta es compatible con fotocélulas y accesorios de seguridad?
Sí, la tarjeta 88001-0067 incluye entradas dedicadas para fotocélulas de seguridad, bordes sensibles, stop de emergencia y salidas para lámpara de señalización y electrocerradura, compatible con todos los accesorios de la línea CAME.
📎 Descargas:📄 Ficha Técnica
